Este documento describe los diferentes tipos de filtros pasabanda, los cuales permiten que solo ciertas frecuencias dentro de una banda pasen a través del circuito. Los filtros pasabanda se clasifican como de banda estrecha o ancha dependiendo del ancho de banda en relación con la frecuencia de corte, y pueden construirse conectando secciones de filtros pasa altas y pasa bajas en cascada con características específicas.

1. Alejandra Jaime Montes
Marisol Rodríguez Sánchez
FILTRO PASA BANDA

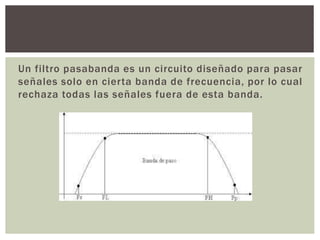

2. Un filtro pasabanda es un circuito diseñado para pasar
señales solo en cierta banda de frecuencia, por lo cual
rechaza todas las señales fuera de esta banda.

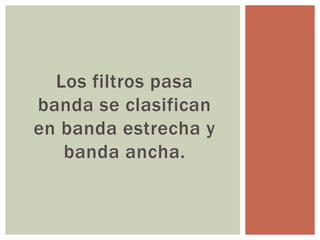

3. Los filtros pasa
banda se clasifican
en banda estrecha y
banda ancha.

4. Es el que tiene menos de un decimo de la frecuencia de corte.
El factor de calidad Q es mayor de 10
FILTROS DE BANDA ESTRECHA

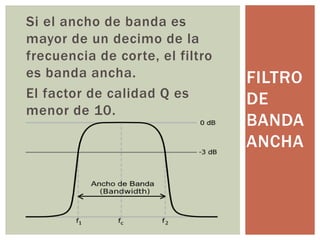

5. Si el ancho de banda es
mayor de un decimo de la
frecuencia de corte, el filtro
es banda ancha.
El factor de calidad Q es
menor de 10.
FILTRO
DE
BANDA
ANCHA

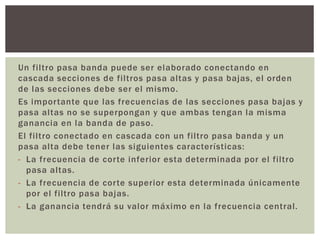

6. Un filtro pasa banda puede ser elaborado conectando en
cascada secciones de filtros pasa altas y pasa bajas, el orden
de las secciones debe ser el mismo.
Es importante que las frecuencias de las secciones pasa bajas y
pasa altas no se superpongan y que ambas tengan la misma
ganancia en la banda de paso.
El filtro conectado en cascada con un filtro pasa banda y un
pasa alta debe tener las siguientes características:
- La frecuencia de corte inferior esta determinada por el filtro
pasa altas.
- La frecuencia de corte superior esta determinada únicamente
por el filtro pasa bajas.
- La ganancia tendrá su valor máximo en la frecuencia central.
