La fuerza magnética que actúa sobre una carga en movimiento depende de la velocidad de la carga, la intensidad del campo magnético y la carga eléctrica. La fuerza es perpendicular tanto a la velocidad como al campo magnético, y su magnitud se expresa como F = qv x B. Si la velocidad es perpendicular al campo, la carga seguirá una trayectoria circular.

1. Mag.4 ACCIÓN SOBRE CARGAS EN
MOVIMIENTO: LEY DE LORENTZ
¿Cómo se mueve una carga en el interior de un
campo magnético?
Física

2. A.14. En una zona en la que existe un campo magnético constante
entra una partícula positiva dotada de una velocidad v, las
trayectorias que sigue son:
a) ¿En qué casos está actuando una fuerza sobre q? (Teniendo en
cuenta que el módulo de v se mantiene constante)
b) Dibujar la dirección y sentido de F en el caso en que corresponda
B B B
q
q
q

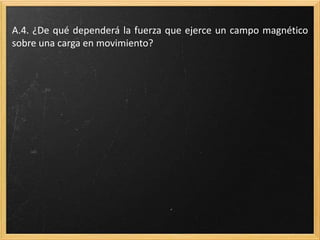

3. A.15. ¿De qué dependerá la fuerza que ejerce un campo magnético
sobre una carga en movimiento?

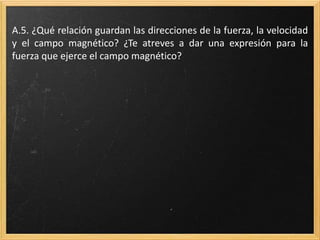

4. A.16. ¿Qué relación guardan las direcciones de la fuerza, la
velocidad y el campo magnético? ¿Te atreves a dar una expresión
para la fuerza que ejerce el campo magnético?

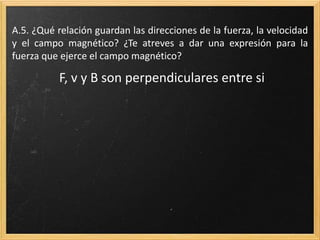

5. A.16. ¿Qué relación guardan las direcciones de la fuerza, la
velocidad y el campo magnético? ¿Te atreves a dar una expresión
para la fuerza que ejerce el campo magnético?
F, v y B son perpendiculares entre si

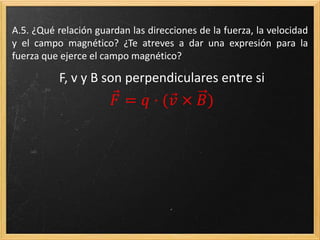

6. A.16. ¿Qué relación guardan las direcciones de la fuerza, la
velocidad y el campo magnético? ¿Te atreves a dar una expresión
para la fuerza que ejerce el campo magnético?
F, v y B son perpendiculares entre si
𝐹 = 𝑞 · ( 𝑣 × 𝐵)

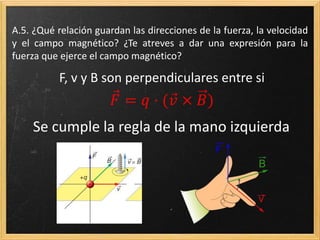

7. A.16. ¿Qué relación guardan las direcciones de la fuerza, la
velocidad y el campo magnético? ¿Te atreves a dar una expresión
para la fuerza que ejerce el campo magnético?
F, v y B son perpendiculares entre si
𝐹 = 𝑞 · ( 𝑣 × 𝐵)
Se cumple la regla de la mano izquierda

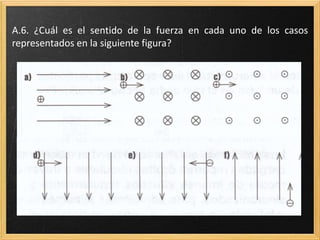

8. A.17. ¿Cuál es el sentido de la fuerza en cada uno de los casos
representados en la siguiente figura?

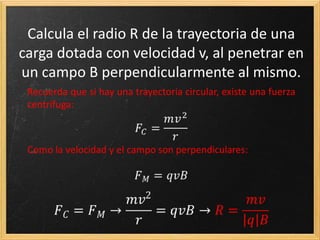

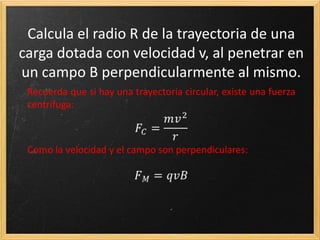

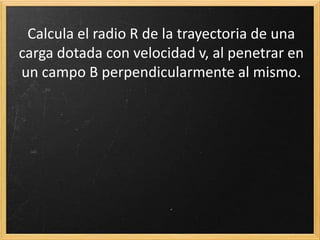

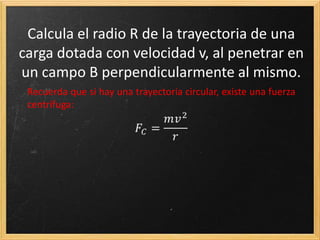

9. A.18. Calcula el radio R de la trayectoria de una carga dotada con
velocidad v, al penetrar en un campo B perpendicularmente al
mismo. Pista: iguala la fuerza centrífuga a la fuerza magnética.

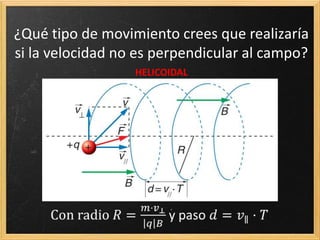

10. ¿Qué tipo de movimiento crees que realizaría
si la velocidad no es perpendicular al campo?
HELICOIDAL
Con radio 𝑅 =
𝑚·𝑣⊥
𝑞 𝐵
y paso 𝑑 = 𝑣∥ · 𝑇

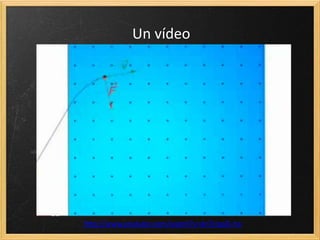

11. Un vídeo
http://www.youtube.com/watch?v=4nTrjqoD-ho

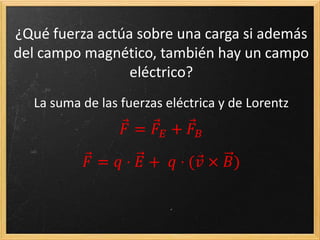

12. A.19. Escribe la expresión para la fuerza que actúa sobre una carga
si además del campo magnético, también hay un campo eléctrico.

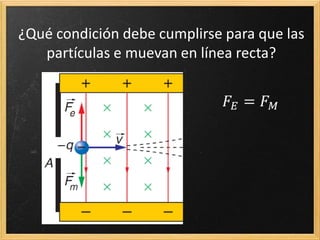

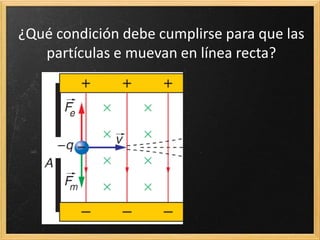

13. A.20. ¿Qué condición debe cumplirse para que las partículas e
muevan en línea recta?

14. Aplicaciones: Selector de velocidades
Si una partícula entra por A con velocidad v= vS sale por A’
con la misma velocidad

15. Aplicaciones: Espectrómetro de masas
1. Partículas con
velocidad conocida.
2. Penetran en campo
magnético que las
curva R=mv/qB
3. Según donde
impacten (R),
puede conocerse
m.
4. Determinar masas
de isótopos

16. Aplicaciones: Ciclotrón

17. Aplicaciones: Tubo Rayos Catódicos
