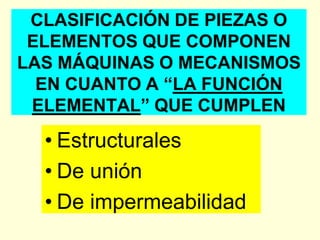

2. CLASIFICACIÓN DE PIEZAS O
ELEMENTOS QUE COMPONEN
LAS MÁQUINAS O MECANISMOS
EN CUANTO A “LA FUNCIÓN
ELEMENTAL” QUE CUMPLEN
• Estructurales
• De unión
• De impermeabilidad

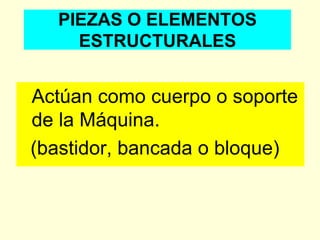

3. PIEZAS O ELEMENTOS
ESTRUCTURALES
Actúan como cuerpo o soporte
de la Máquina.
(bastidor, bancada o bloque)

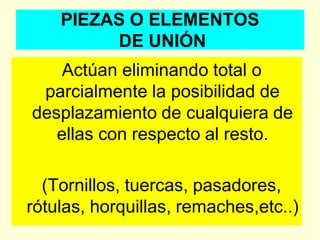

4. PIEZAS O ELEMENTOS
DE UNIÓN
Actúan eliminando total o
parcialmente la posibilidad de
desplazamiento de cualquiera de
ellas con respecto al resto.
(Tornillos, tuercas, pasadores,
rótulas, horquillas, remaches,etc..)

5. TIPOS DE UNIONES
Uniones rígidas permanentes
Uniones rígidas desmontables
Uniones elásticas o silentblocs
Uniones móviles

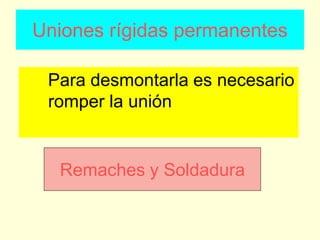

6. Uniones rígidas permanentes
Para desmontarla es necesario
romper la unión
Remaches y Soldadura

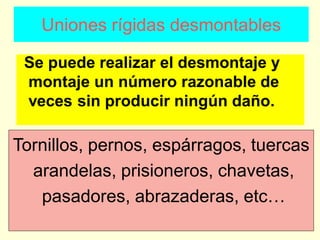

7. Uniones rígidas desmontables
Se puede realizar el desmontaje y
montaje un número razonable de
veces sin producir ningún daño.
Tornillos, pernos, espárragos, tuercas
arandelas, prisioneros, chavetas,
pasadores, abrazaderas, etc…

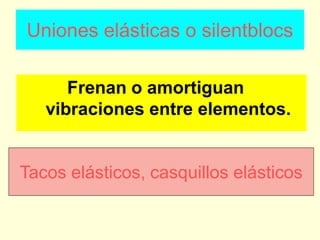

8. Uniones elásticas o silentblocs
Frenan o amortiguan
vibraciones entre elementos.
Tacos elásticos, casquillos elásticos

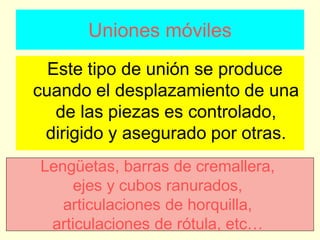

9. Uniones móviles
Este tipo de unión se produce
cuando el desplazamiento de una
de las piezas es controlado,
dirigido y asegurado por otras.
Lengüetas, barras de cremallera,
ejes y cubos ranurados,
articulaciones de horquilla,
articulaciones de rótula, etc…

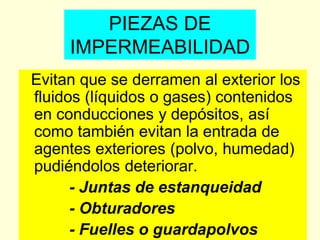

10. PIEZAS DE
IMPERMEABILIDAD
Evitan que se derramen al exterior los
fluidos (líquidos o gases) contenidos
en conducciones y depósitos, así
como también evitan la entrada de
agentes exteriores (polvo, humedad)
pudiéndolos deteriorar.
- Juntas de estanqueidad
- Obturadores
- Fuelles o guardapolvos

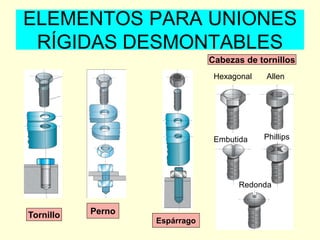

11. ELEMENTOS PARA UNIONES
RÍGIDAS DESMONTABLES
Hexagonal Allen
PhillipsEmbutida
Redonda
Tornillo Perno
Espárrago
Cabezas de tornillos

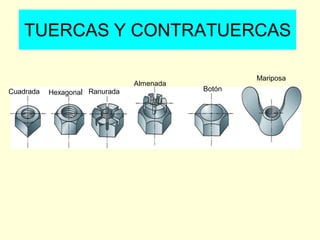

12. TUERCAS Y CONTRATUERCAS
Cuadrada Hexagonal Ranurada
Almenada
Botón
Mariposa

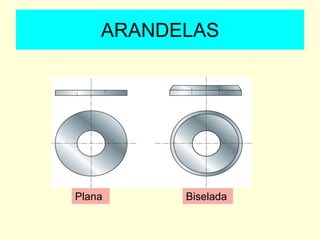

13. ARANDELAS
BiseladaPlana

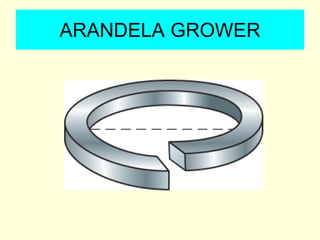

14. ARANDELA GROWER

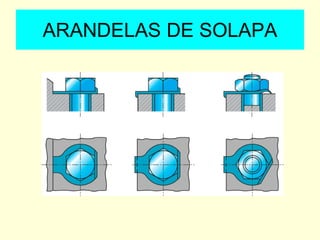

15. ARANDELAS DE SOLAPA

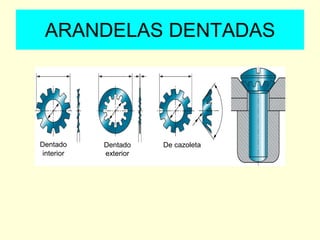

16. ARANDELAS DENTADAS
Dentado
interior
Dentado
exterior
De cazoleta

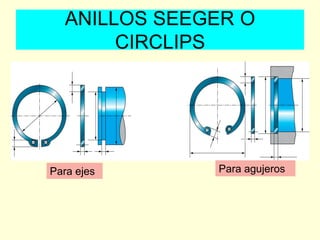

17. ANILLOS SEEGER O
CIRCLIPS
Para ejes Para agujeros

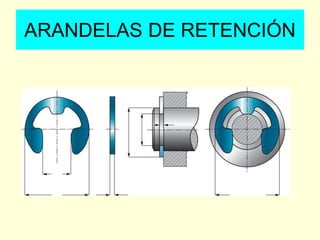

18. ARANDELAS DE RETENCIÓN

19. ANILLO DE RETENCIÓN
Anillo
Tornillo
prisionero
Eje

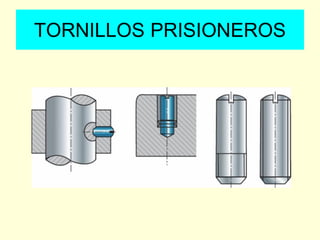

20. TORNILLOS PRISIONEROS

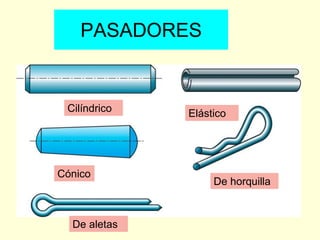

21. PASADORES
Cilíndrico
Cónico
De aletas
Elástico
De horquilla

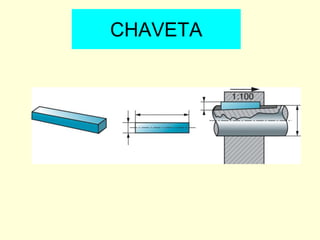

22. CHAVETA

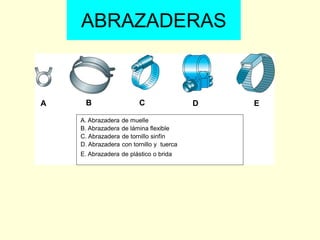

23. ABRAZADERAS
A. Abrazadera de muelle
B. Abrazadera de lámina flexible
C. Abrazadera de tornillo sinfín
D. Abrazadera con tornillo y tuerca
E. Abrazadera de plástico o brida
A B C D E

24. UNIONES ELÁSTICAS
SILENBLOCS
Tacos elásticos Casquillos elásticos

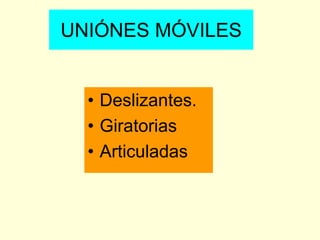

25. UNIÓNES MÓVILES
• Deslizantes.
• Giratorias
• Articuladas

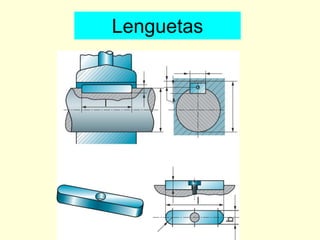

26. Lenguetas

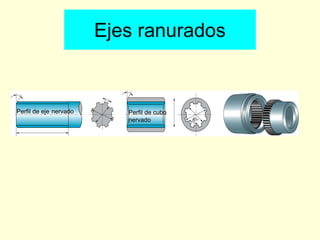

27. Perfil de eje nervado Perfil de cubo
nervado
Ejes ranurados

28. 6
9
1
19

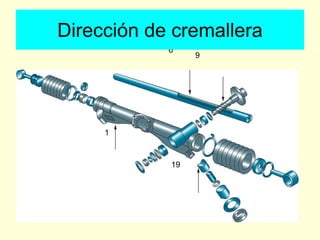

Dirección de cremallera

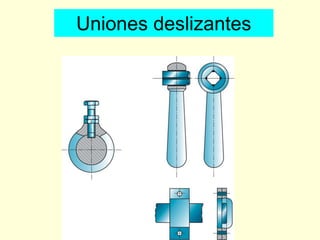

29. Uniones deslizantes

30. Uno o dos pasadores tangentes
Tornillo prisionero
Anillo elástico

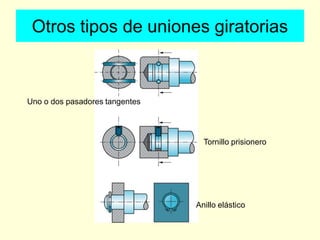

Otros tipos de uniones giratorias

31. 3
4
2
1

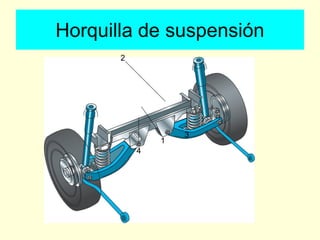

Horquilla de suspensión

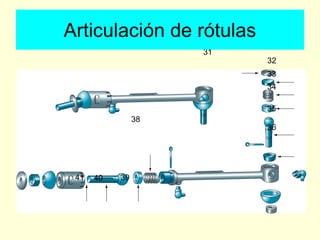

32. 31
32
33
34
35
36
38
394041
Articulación de rótulas

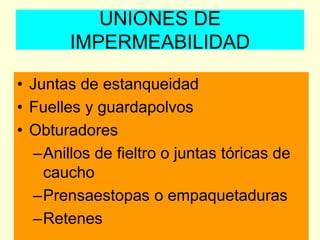

33. UNIONES DE
IMPERMEABILIDAD
• Juntas de estanqueidad
• Fuelles y guardapolvos
• Obturadores
–Anillos de fieltro o juntas tóricas de
caucho
–Prensaestopas o empaquetaduras
–Retenes

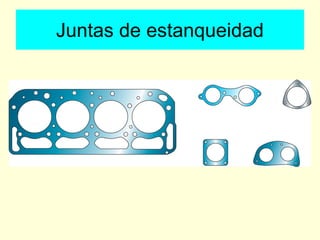

34. Juntas de estanqueidad

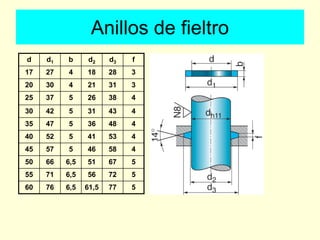

35. d d1 b d2 d3 f
17 27 4 18 28 3
20 30 4 21 31 3
25 37 5 26 38 4
30 42 5 31 43 4
35 47 5 36 48 4
40 52 5 41 53 4
45 57 5 46 58 4
50 66 6,5 51 67 5
55 71 6,5 56 72 5
60 76 6,5 61,5 77 5
Anillos de fieltro

36. Dimensiones en mm.

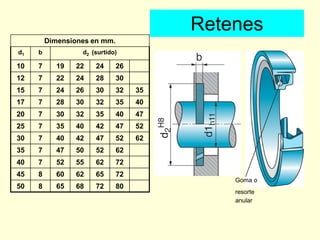

d1 b d2 (surtido)
10 7 19 22 24 26
12 7 22 24 28 30
15 7 24 26 30 32 35
17 7 28 30 32 35 40
20 7 30 32 35 40 47
25 7 35 40 42 47 52
30 7 40 42 47 52 62
35 7 47 50 52 62
40 7 52 55 62 72
45 8 60 62 65 72
50 8 65 68 72 80
Goma o
resorte
anular
Retenes

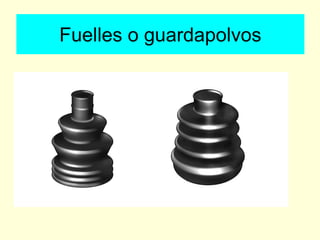

37. Fuelles o guardapolvos

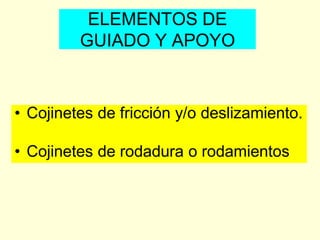

38. • Cojinetes de fricción y/o deslizamiento.
• Cojinetes de rodadura o rodamientos
ELEMENTOS DE
GUIADO Y APOYO

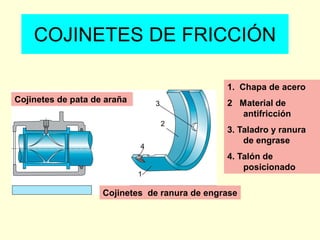

39. COJINETES DE FRICCIÓN
1. Chapa de acero
2 Material de
antifricción
3. Taladro y ranura
de engrase
4. Talón de
posicionado
3
2
4
1
Cojinetes de pata de araña
Cojinetes de ranura de engrase

40. Radial
Axial
COJINETES DE FRICCIÓN
Radial enterizo
Radial partido
Axial partido
Pestaña
Axial enterizo

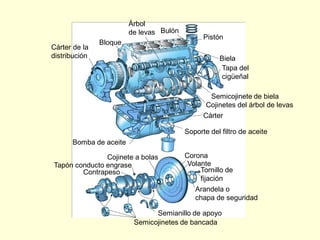

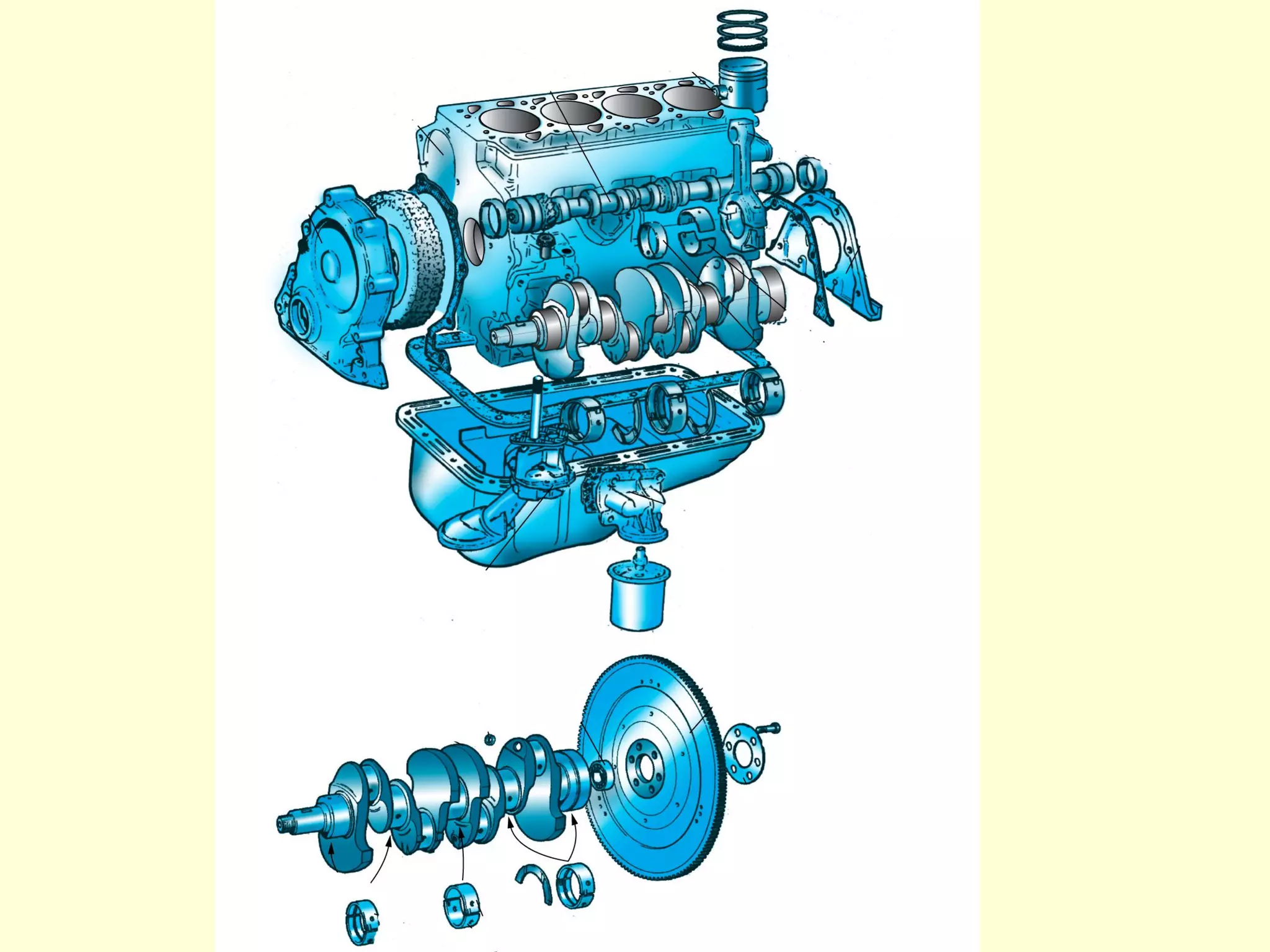

41. Biela
Pistón
Tapa del
cigüeñal
Bulón
Árbol
de levas
Bloque
Cárter de la
distribución
Bomba de aceite
Contrapeso
Tapón conducto engrase
Semianillo de apoyo
Semicojinetes de bancada
Arandela o
chapa de seguridad
Tornillo de
fijación
Volante
Corona
Soporte del filtro de aceite
Cárter
Cojinetes del árbol de levas
Semicojinete de biela
Cojinete a bolas

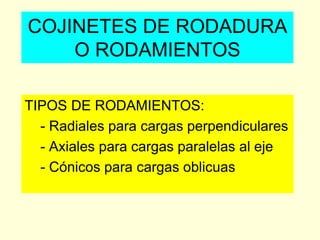

42. COJINETES DE RODADURA
O RODAMIENTOS
TIPOS DE RODAMIENTOS:
- Radiales para cargas perpendiculares
- Axiales para cargas paralelas al eje
- Cónicos para cargas oblicuas

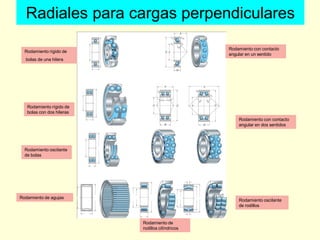

43. Radiales para cargas perpendiculares
Rodamiento rígido de
bolas de una hilera
Rodamiento con contacto
angular en un sentido
Rodamiento rígido de
bolas con dos hileras
Rodamiento oscilante
de bolas
Rodamiento con contacto
angular en dos sentidos
Rodamiento de agujas
Rodamiento de
rodillos cilíndricos
Rodamiento oscilante
de rodillos

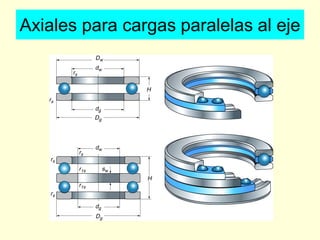

44. Axiales para cargas paralelas al eje

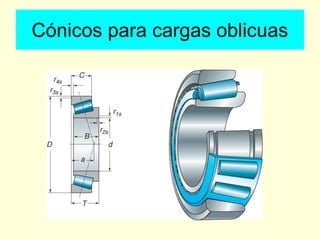

45. Cónicos para cargas oblicuas

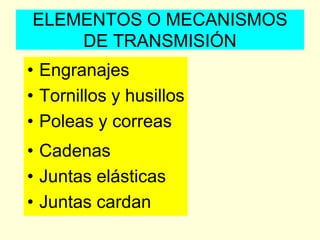

46. ELEMENTOS O MECANISMOS
DE TRANSMISIÓN
• Engranajes
• Tornillos y husillos
• Poleas y correas
• Cadenas
• Juntas elásticas
• Juntas cardan

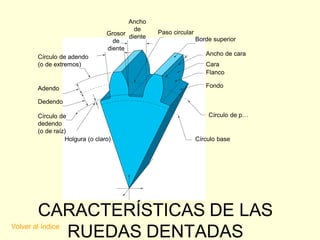

47. Paso circular
Borde superior
Ancho de cara
Cara
Flanco
Fondo
Círculo de p…
Círculo base
Ancho
de
diente
Grosor
de
diente
Círculo de adendo
(o de extremos)
Adendo
Dedendo
Círculo de
dedendo
(o de raíz)
Holgura (o claro)
Volver al índice
CARACTERÍSTICAS DE LAS
RUEDAS DENTADAS

48. RUEDAS DENTADAS
Y CÓNICAS

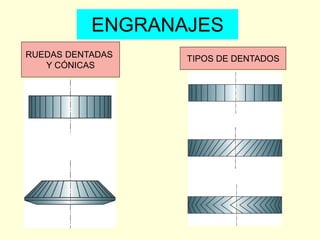

TIPOS DE DENTADOS
ENGRANAJES

49. TIPOS DE ENGRANAJES

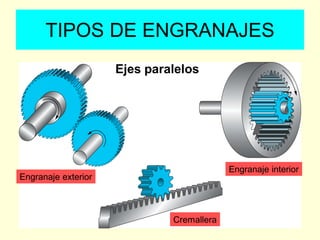

Engranaje exterior
Cremallera
Engranaje interior
Ejes paralelos

50. TIPOS DE ENGRANAJES
Ejes que se cortan
Dentado recto
Dentado
helicoidal

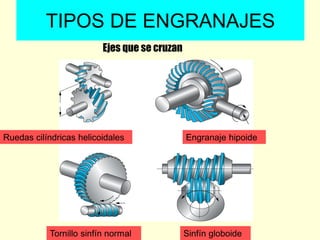

51. Ejes que se cruzan
Ruedas cilíndricas helicoidales Engranaje hipoide
Sinfín globoideTornillo sinfín normal
TIPOS DE ENGRANAJES

52. SatélitePlanetario
Corona
Engranajes en serie
Eje de
entrada
Engranajes en paralelo
Engranajes epicicloidales
Eje de
salida

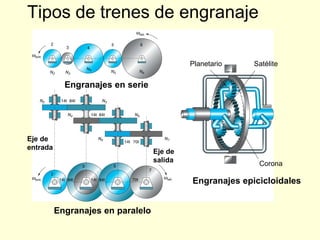

Tipos de trenes de engranaje

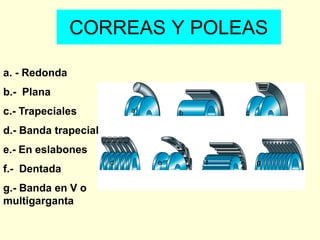

53. CORREAS Y POLEAS
a. - Redonda
b.- Plana
c.- Trapeciales
d.- Banda trapecial
e.- En eslabones
f.- Dentada
g.- Banda en V o
multigarganta
a b c
d e f g

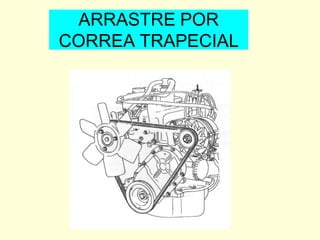

54. ARRASTRE POR
CORREA TRAPECIAL

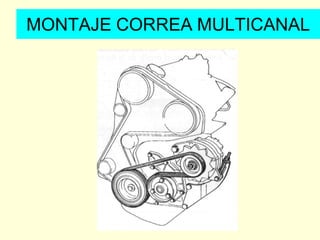

55. MONTAJE CORREA MULTICANAL

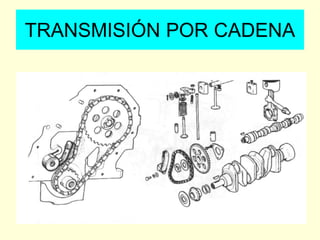

56. TRANSMISIÓN POR CADENA

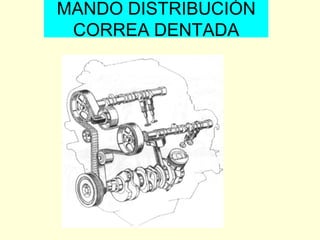

57. MANDO DISTRIBUCIÓN
CORREA DENTADA

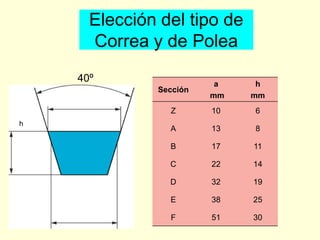

58. Elección del tipo de
Correa y de Polea
Sección
a
mm
h
mm
Z 10 6
A 13 8
B 17 11
C 22 14
D 32 19
E 38 25
F 51 30
40º
h

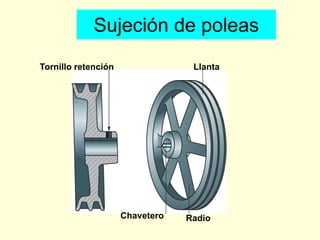

59. Sujeción de poleas
Tornillo retención Llanta
RadioChavetero

60. Tensado de correas
Bloque
del motor
Correa
Rodillo tensor

61. V D
T

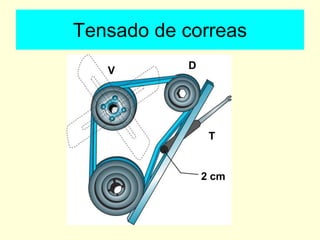

2 cm
Tensado de correas

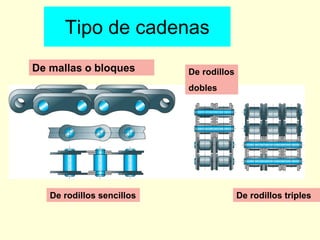

62. De mallas o bloques
De rodillos sencillos
De rodillos
dobles
De rodillos triples
Tipo de cadenas

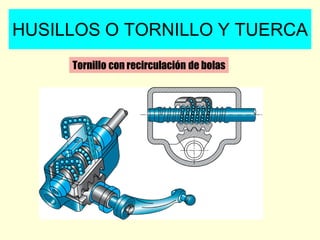

63. Tornillo con recirculación de bolas

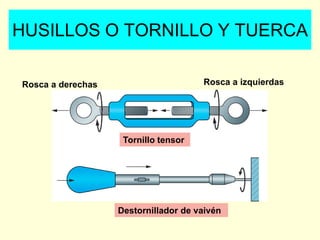

HUSILLOS O TORNILLO Y TUERCA

64. Rosca a izquierdasRosca a derechas
Tornillo tensor
Destornillador de vaivén
HUSILLOS O TORNILLO Y TUERCA

65. JUNTA ELÁSTICA DE FLECTORJUNTA ELÁSTICA DE FLECTOR

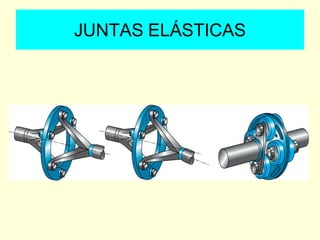

66. JUNTAS ELÁSTICAS

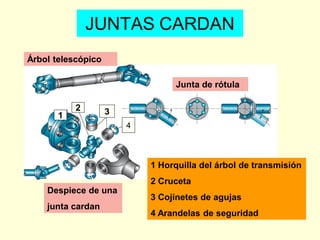

67. Junta de rótula
Árbol telescópico
Despiece de una
junta cardan
1 Horquilla del árbol de transmisión
2 Cruceta
3 Cojinetes de agujas
4 Arandelas de seguridad
JUNTAS CARDAN
1
2 3
4

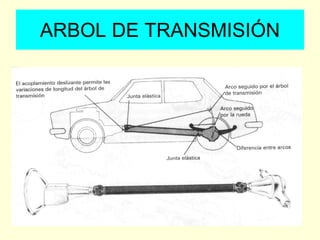

68. ARBOL DE TRANSMISIÓN

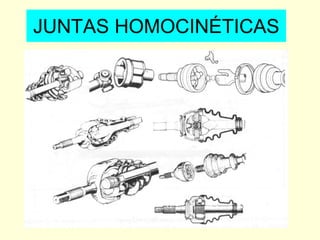

69. JUNTAS HOMOCINÉTICAS

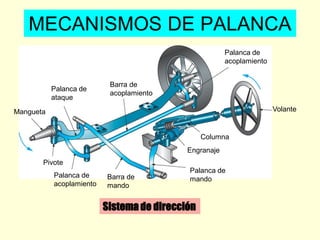

70. Sistemade dirección
Palanca de
acoplamiento
Volante
Columna
Engranaje
Palanca de
mandoBarra de
mando
Palanca de
acoplamiento
Palanca de
ataque
Barra de
acoplamiento
Pivote
Mangueta
MECANISMOS DE PALANCA

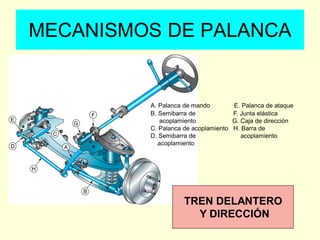

71. A. Palanca de mando E. Palanca de ataque
B. Semibarra de F. Junta elástica
acoplamiento G. Caja de dirección
C. Palanca de acoplamiento H. Barra de
D. Semibarra de acoplamiento
acoplamiento
MECANISMOS DE PALANCA
TREN DELANTERO
Y DIRECCIÓN
