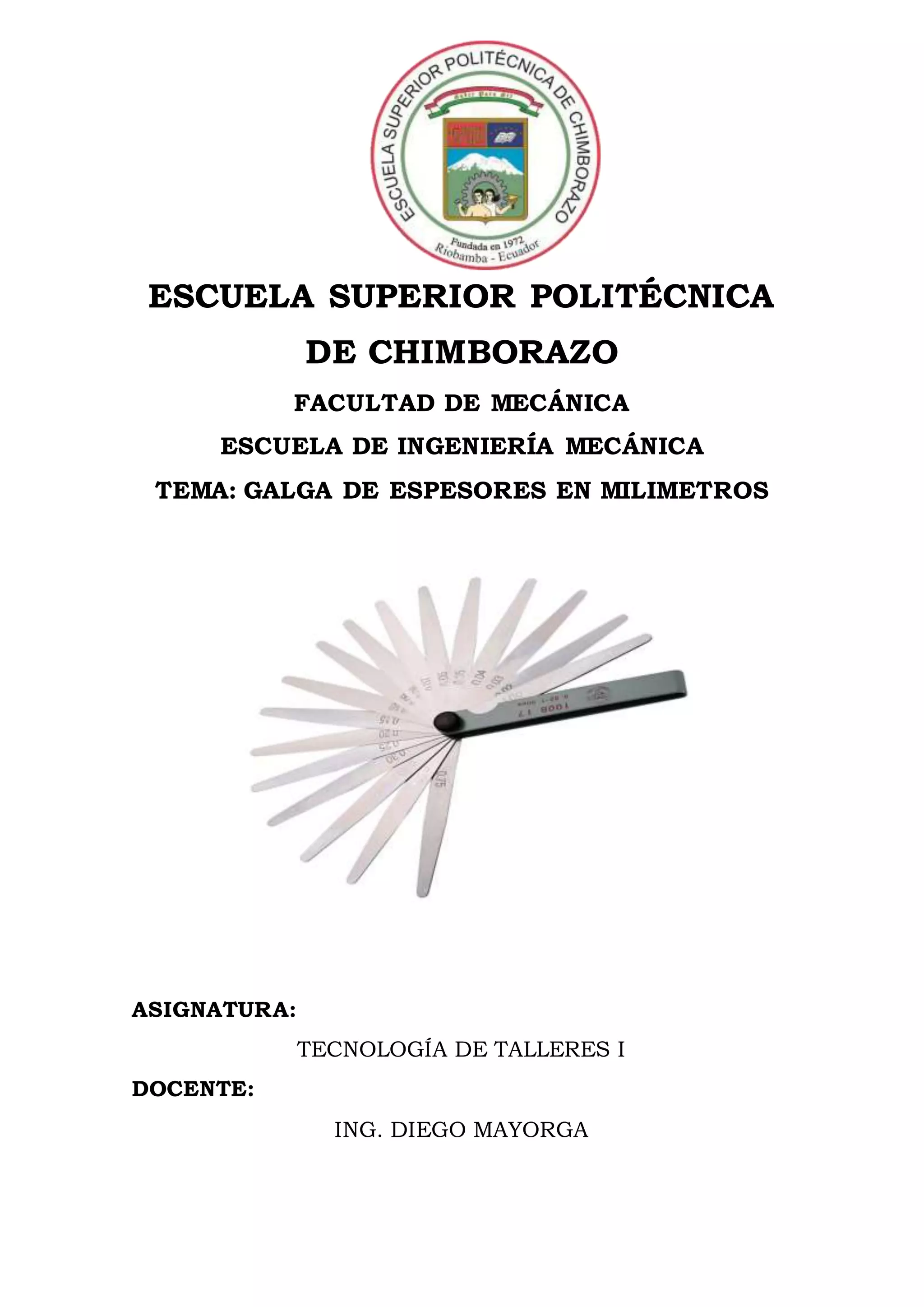

1. ESCUELA SUPERIOR POLITÉCNICA
DE CHIMBORAZO
FACULTAD DE MECÁNICA
ESCUELA DE INGENIERÍA MECÁNICA
TEMA: GALGA DE ESPESORES EN MILIMETROS
ASIGNATURA:
TECNOLOGÍA DE TALLERES I
DOCENTE:
ING. DIEGO MAYORGA

2. MEDICIÓN DE ESPESORES EN PULGADAS
1. OBJETIVOS
1.1Objetivo General
Aprender y manipular correctamente la galga de espesores en milimetros al
momento de la práctica para así no cometer errores en las mediciones.
1.1.1 Objetivos Específicos
 Conocer el significado de cada una de las láminas que contiene la galga
de espesores.
 Aprender la correcta manipulación y su correcta forma de utilizar cada
una de las láminas.
 Conocer las correctas aplicaciones para de este modo saber emplearla
correctamente en la medición de una probeta.
2. MARCO TEÓRICO
MEDICIÓN DE ESPESORES
Se denomina como galga de espesores a un tipo de calibrador donde tiene como
herramientas que son láminas de tres tipos: estas pueden ser con terminación
puntiaguda, redonda y otra denominada como go no go.
El método de medición de las galgas consiste en introducir una les las chuchillas
u hojas dentro de la abertura, si esta entra con facilidad se anota la medida
correspondiente que marca la hoja o sino se vuelve a probar con las otras hojas
hasta que esta coincida con la ranura, al momento de utilizar las galgas se debe
tener mucho cuidado y no forzar las mismas en superficies ásperas o que tengan
imperfecciones, ya que estas mismas dañarían al instrumento de medición.

3. Lo que le diferencia de otros instrumentos a este, es que podemos combinar las
hojas o cuchillas y obtener nuevas mediciones, los espesores del instrumento
van desde los 0.0015 hasta los 0.025 plg.
Existen varios tipos de galgas de espesores:
- GALGA HOJA RECTA
Tiene la particularidad que la lámina de la galga termina en forma casi
puntiaguda.
- GALGA DE HOJA CÓNICA
Esta galga tiene la particularidad que su terminación es en forma redonda
u ovalada.
- GALGA GO NO GO
Esta galga es diferente a los tipos anteriores ya que está compuesta por
dos partes, una que es la base que es más gruesa y su terminación que
es fina, este modelo nos permite obtener más tipos de resultados ya que,
con la base podemos medir hendiduras que tengan más grosos, mientras
que la parte del extremo nos permite medir las hendiduras más finas
dándonos dos medidas al mismo tiempo.
3. MATERIALES Y EQUIPOS
 Galga para espesores en milimetros
 Mesa de marmol
 Probeta mecánica

4. 4. EXPERIMENTACIÓN
 Primero obtenemos la probeta con las características necesarias para que
el instrumento pueda ser utilizado correctamente.
 Insertamos las placas dependiendo del grosor de la hendidura, hasta que
cava exactamente.
 Anotamos las medidas de la siguiente manera, primero sacamos las
placas y vamos midiendo cada una hasta sacar un valor real de la
hendidura.
 Finalmente anotamos la medida en las hojas de apuntes
5. RESULTADOS

5. 6. CONCLUSIONES
 La utilización de la galga de espesores en milímetros es de vital
importancia para la medición de hendiduras que no se puede medir con
un calibrador.
 Tiene una mejor utilización que el calibrador pie de rey ya que las
medidas son extremadamente finas.
 La galga de espesores es muy importante su estudio porque
permite obtener mediciones más exactas dentro de lo que es ingeniería.
7. RECOMENDACIONES
 Se debe de manipular cuidadosamente la galga de espesores
porque algunas de sus placas son muy finas y nos podemos cortar o
lastimarnos de alguna manera.
 Se debe de aceitar o poner aceite en el eje de las placas para que
se puedan mover con facilidad y que no exista ninguna traba al medir.
 Se debe de aplicar este instrumento con más frecuencia en donde
en calibrador no nos sea muy eficiente.
8. BIBLIOGRAFÍA
1. Carlos González y José Zeleny. METROLOGIA Primera Edición, Atlacomulco,
Edo de México, Reg. Num 1890.
2. Francisco Chávez y Rodolfo Mejía. METROLOGIA DIMENSIONAL. Primera
edición, México DF, México, Tresguerras 27.
