1. FACULTAD DE SALUD PÚBLICA
ESCUELA DE MEDICINA
ANATOMÍA II
TEMA: «LARINGE».
DOCENTE: Dr. Moisés Guerrero.
INTEGRANTES: Ana Ibarra
Rosa Pico
Martha Pule
Kevin Rodríguez
Riobamba-Ecuador.

2. LARINGE

3. LARINGE
• Órgano esencial de
la fonación.
• Compuesto por
piezas
cartilaginosas,
móviles.
• Pliegues vocales
• Al vibrar producen
un sonido laríngeo.

4. Laringe: Situación
• Parte medial y anterior del
cuello.
• Anterior a la faringe
• Inferior al hueso hioides
• Superior a la tráquea
• Es móvil.
• Empujada por la faringe, se
eleva durante la fase faríngea
de la deglución.
• Se eleva durante la emisión de
sonidos agudos y desciende
durante la emisión de los
sonidos graves.

5. Laringe: Dimensiones
• Depende de la edad, sexo y
características individuales
• Volumen es mayor en el
hombre que la mujer, y
aumenta ligeramente hasta la
pubertad.
• Alcanza su desarrollo
completo a los 18 meses a 2
años.
• Laringe pequeña en sujetos
con tono de voz elevado
• Laringes grandes producen
sonidos graves.

6. Constitución anatómica
Esqueleto compuesto
de:
• Piezas cartilaginosas
• Articulaciones
• Ligamentos: permite la
unión de las
estructuras.
• Músculos
• Mucosas

7. • Son 11 cartílagos
• Tres impares o medios: cricoides,
tiroides y epliglotico.
• Cuatro pares o laterales: aritenoides,
coniculados, cuneiformes y
sesamoideos anteriores.
• Tres cartílagos inconstantes: uno
medio, el cartílago interaritenoideo y dos
laterales, los cartílagos sesamoideos
posteriores.
Cartílagos de la laringe

8. Cartílago cricoides
• Situado en la parte
inferior de la laringe.
• Forma de anillo cuyos
orificios superior e
inferior son circulares.
• Anterior.- Arco del
cartílago cricoides.
• Posterior.- Lamina de
cartílago cricoides.

9. Arco del cartílago cricoides
• Superficie lateral.- convexa y presenta sobre
la línea media una pequeña prominencia el
tubérculo cricoiodeo, a los lados del cartílago
cricoides existe una eminencia en la q se
encuentra la cara articular tiroidea, une el
cartílago cricoides con el cartílago tiroides.
• Superficie medial.- cóncava, plana y lisa
• Borde inferior.- irregular y presenta 3
prominencias: media anterior y dos laterales.-
estas ultimas se encuentra a menudos unidas
al primer cartílago traqueal.
• Borde superior.- se eleva y se engruesa de
anterior a posterior.
• Inserción anterior del ligamento cricotiroideo
medio, y a cada lado el musculo
cricoaritenoideo lateral.

10. Lámina del cartílago cricoides
• Mide aproximadamente 2cm de
altura
• Cara anterior lisa y cóncava
• Cara posterior divida por una cresta
roma, medial y vertical en sus dos
superficies laterales excavadas y se
van a insertar los músculos
cricoaritenoideos posterior.
• Bordes superior e inferior se
continúan con los bordes del arco del
cartílago.
• Borde superior en la unión entre la
lamina del cartílago cricoides y el
arco del cartílago cricoides se ve la
superficie convexa q corresponde al
cartílago aritenoides.

11. Cartílago tiroides
• Situado superior al arco
del cartílago cricoides.
• Formado por dos laminas
laterales, cuadriláteras
unidas por su borde
anterior formando un
ángulo directo de
abertura posterior.
• Presenta dos caras y
cuatro bordes.

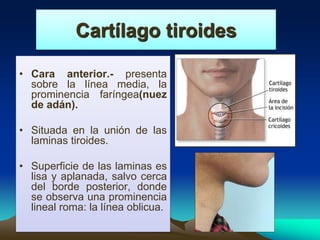

12. Cartílago tiroides
• Cara anterior.- presenta
sobre la línea media, la
prominencia faríngea(nuez
de adán).
• Situada en la unión de las
laminas tiroides.
• Superficie de las laminas es
lisa y aplanada, salvo cerca
del borde posterior, donde
se observa una prominencia
lineal roma: la línea oblicua.

13. La línea oblicua se dirige en sentido inferior y
anterior y termina anteriormente en dos
tubérculos uno superior y otro inferior.
El musculo esternotiroideo se inserta en la
posterior e inferior. El musculo tirohiodeo se
inserta en la porción anterior y superior.
Este divide la superficie lateral de cada lamina
en dos partes una anterior y otra posterior, la
anterior relacionada con el musculo tirohiodeo y
la posterior mas pequeña la que se inserta la
porción tirofaringea del musculo constrictor
inferior de la faringe.
Cara posterior.- presenta sobre la línea media,
el ángulo interno del cartílago tiroides a los
lados, dos superficies planas y lisas.
Cartílago tiroides

14. Borde superior.- presenta escotadura tiroidea
superior sirven de inserción en toda su
extensión a la membrana tirohioidea.
Borde inferior.- muestra una prominencia
generalmente bien marcada en el tubérculo
inferior de la línea oblicua.
Bordes posteriores o laterales.- son gruesos
y romos se prolonga superiormente por una
apófisis llamada asta superior e inferiormente
por una apófisis llamada asta inferior.
Asta superior.- mide 15 ml, presenta cierta
oblicuidad posterior y medial, en su vértice se
inserta el ligamento tirohioideo lateral.
Asta inferior.- mide la mitad de la altura del
asta mayor se incurva medialmente, su
extremo inferior presenta una pequeña
superficie articular que corresponde con la cara
articular del cartílago cricoides.
Cartílago tiroides

15. Cartílago Epiglotico
• Situado en la parte
antero superior de la
laringe, posterior al
cartílago tiroides.
• Forma el armazón
esquelético de la
epiglotis.
• Lamina de cartílago
elástico delgada y
flexible.
• Forma ovalada y
extremos superior
engrosada

16. • Posee dos caras:
• Cara posterior.- tiene dos partes
superior: convexa e inferior :
cóncava. Recubierta por la mucosa
laríngea. Transversalmente: cóncava
Se relaciona inferior a superior con la
cara posterior del cartílago tiroides, la
membrana tirohiodea, el hueso hioides
y la base de la lengua.
• Parte superior sobrepasa la lengua y
esta tapizada por la mucosa y es libre
• Cara anterior presenta curvaturas
inversas
• Las dos caras de cartílago son
irregulares están perforadas por
numerosas fositas
Cartílago Epiglotico

17. Cartílago Epiglotico
• Bordes laterales.- son
convexos e irregulares.
• Extremo superior.-
ancho, presenta una
escotadura en la línea
media y esta incurvado
anteriormente.
• Extremo inferior.- es
estrecho y esta unido al
ángulo interno del
cartílago tiroides por un
ligamento.

18. Cartílago Aritenoides
• Son dos pequeñas
piezas cartilaginosas.
• Forma de pirámide
triangular de base
inferior, situadas
superiormente a las
porciones laterales de
la lamina cricoidea.
• Presentan tres caras y
una bases q reposa
sobre un vértice libre.

19. • Cara medial.- Plana y lisa,
estrecha superiormente y
ancha inferiormente, esta
tapizada por la mucosa.
• Cara posterior.- cóncava, lisa,
inserción a los músculos
aritenoideos.
• Cara anterolateral.- depresión
en su parte inferior, fosita
oblonga relaciona con el
extremo posterior del pliegue
vestibular.
• El musculo tiroaritenoideo se
inserta en la parte inferior de la
fosita oblonga inferior a esta.
Cartílago Aritenoides

20. • Base es triangular y tiene 3 ángulos
anterior, posterolateral y posteromedial.
• Angulo anterior parte una prominencia
en forma de pirámide triangular, es la
apófisis vocal
• Angulo posterolateral se prolonga
posterior y lateral formando una
prominencia prismática, triangular
denominada apófisis triangular.
• Su extremo libre la apófisis vocal da
inserción al ligamento vocal elástico del
pliegue vocal. De las tres caras de esta
apófisis una esta orientada inferiormente
y las otras dos se continúan con las
caras correspondientes del cartílago.
Cartílago Aritenoides

21. • Apófisis muscular mas
voluminosa que la apófisis
vocal y termina en su extremo
romo.
• Cara inferior prolonga
posteriormente la de la
apófisis vocal, ocupado por la
superficie articular elíptica que
se corresponde con la cara
aritenoidea del cartílago
cricoides.
• Los dos caras restantes,
posteromedial y anterolateral,
dan inserción ,
respectivamente, al musculo
cricoaritenoideo posterior y al
musculo cricoaritenoideo
Cartílago Aritenoides

23. • Son dos pequeños nódulos cartilaginosos, alargados,
cónicos o cilíndricos, que prolongan superior y
medialmente los cartílagos aritenoideos.
• Se base reposa sobre el vértice de estos últimos.
Terminan en un vértice libre, incurvado medial y lateral
Cartílago Corniculados

24. Son alargados, cilíndricos; situados anterior
y lateral a los cartílagos aritenoides y a los
coniculados, dentro de los pliegues
mucosos aritenoepigloticos.
Cartílago Cuneiformes

25. Se denomina así a tres nódulos
cartilaginosos situados en el extremo
anterior de los ligamentos vocales.
Cartílago Sesamoideos
anteriores

26. Núcleos cartilaginosos inconstantes se
sitúan lateralmente al extremo superior de
lis cartílagos aritenoides
Cartílago sesamoideos
posteriores

27. Pequeñas dimensiones ocupa el punto de
unión de los haces del ligamento cricofaringeo.
Raramente se encuentra presente.
Cartílago Interaritenoideo

28. ARTICULACIONES Y
LIGAMENTOS DE LA
LARINGE

29. Encontramos:
• 1) Articulaciones y ligamentos que unen
entre si los cartílagos de la Laringe
• 2) Unión de la laringe con los órganos
vecinos

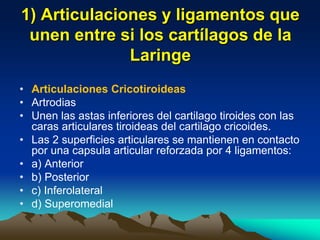

30. • Articulaciones Cricotiroideas
• Artrodias
• Unen las astas inferiores del cartilago tiroides con las
caras articulares tiroideas del cartilago cricoides.
• Las 2 superficies articulares se mantienen en contacto
por una capsula articular reforzada por 4 ligamentos:
• a) Anterior
• b) Posterior
• c) Inferolateral
• d) Superomedial
1) Articulaciones y ligamentos que
unen entre si los cartílagos de la
Laringe

31. Vista Posterior

32. • Movimientos:
-Sus movimientos son en báscula
-Deslizamiento del tiroides sobre el cricoides.
• Ligamento Cricotiroideo medio
• Elástico, grueso y resistente
• Se extiende desde la porción media del borde
inferior del cartílago tiroides hasta el borde
superior del arco del cartílago cricoides.

34. • Articulaciones Cricoaritenoideas
• Trocoide
• Unen la base del cartílago aritenoides con el
borde superior de la lámina del cartilago
cricoides.
• Las superficies articulares son elípticas.
• La cara articular aritenoidea del cartilago
cricoides es convexa orientada lateral,
posterior y anteriormente
• La cara aritenoidea cóncava se orienta
medial, inferior y posteriormente.

36. • Movimientos:
-Rotación alrededor de un eje vertical que pasa por
el centro de las superficies articulares, separan o
acercan las apófisis vocales.
-Deslizamiento del cartílago aritenoides, separando
o acercando los pliegues vocales.

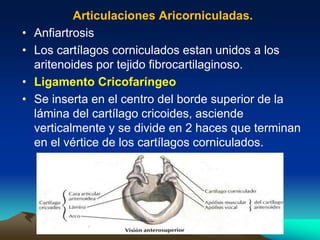

37. Articulaciones Aricorniculadas.
• Anfiartrosis
• Los cartílagos corniculados estan unidos a los
aritenoides por tejido fibrocartilaginoso.
• Ligamento Cricofaríngeo
• Se inserta en el centro del borde superior de la
lámina del cartílago cricoides, asciende
verticalmente y se divide en 2 haces que terminan
en el vértice de los cartílagos corniculados.

38. • Ligamento Tiroepiglótico
• Fibroelástico
• Une el extremo inferior del cartílago epiglótico con
el ángulo interno del cartílago tiroides.
• Membrana fibroelástica de la Laringe y cono
elástico o Membrana cricovocal
• La mucosa de la laringe esta reforzada por esta
membrana que presenta dos engrosamientos a
cada lado denominados “ligamentos vestibular y
vocal”

39. • Ligamentos vestibulares
• Se extienden desde el ángulo interno del cartílago
tiroides hasta la fosita oblonga de cada cartílago
aritenoides
• Superiormente se continua por 2 láminas elásticas
“las membranas cuadrangulares” (ligamentos
ariepiglóticos) que van desde los bordes laterales del
cartílago epiglótico hasta en borde anterior de cada
cartílago aritenoides.
• Ligamentos vocales
• Se inserta anteriormente en el ángulo interno del
cartílago tiroides, posteriormente sobre la apófisis
vocal de cada cartílago aritenoides.

41. • Se realiza por medio de:
• A) la membrana tirohioidea y ligamentos
tirohioideos laterales
• B) Ligamento hioepiglótico
• Ligamentos glosoepiglóticos
• Ligamentos faringoepiglóticos
• Ligamento cricotraqueal
2) Unión de la laringe con los
órganos vecinos

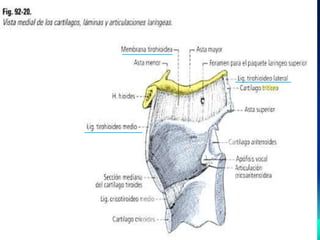

42. • Membrana tirohioidea y ligamentos
tirohioideos laterales
• Se extiende desde el borde superior del cartílago
tiroides hasta el borde posterosuperior del cuerpo
y borde medial de las astas mayores del hueso
hioides.
• Tiene 3 engrosamientos :
• 1 Ligamento tirohioideo medio – Ocupa toda la
anchura del cuerpo del hueso hioides
• 2 ligamentos laterales – forman los bordes
laterales de la membrana, en ocasiones en su
parte media se encuentra un núcleo cartilaginoso
“cartílago tritíceo”.

44. • Ligamento Hipoepiglótico:
• une la cara anterior de la epiglotis con el borde
posterosuperior del hueso hioides.
• Limita
• Anteriormente: membrana tirohioidea
• Posteriormente: epiglotis
• Inferiormente: cartilago tiroides
• Ligamentos Glosoepigóticos:
• se extiende desde la epiglotis y la dermis de la
mucosa lingual.

45. Lig. Hioepiglótico
Lig. Glosoepiglótico

46. • Faringoepigloticos:
• van desde los bordes laterales del cartilago
epiglitco hasta la dermis de la mucosa faringea
lateral, contribuyen a la formacion del fasciulo del
musculo estilofaringeo.
• Ligamento cricotraqueal:
• Une el borde inferior del cartílago cricoides con el
1er cartílago de la tranquea

48. MÍSCULOS DE LA LARINGE

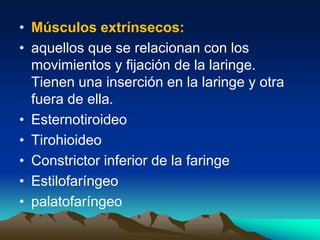

49. • Músculos extrínsecos:
• aquellos que se relacionan con los
movimientos y fijación de la laringe.
Tienen una inserción en la laringe y otra
fuera de ella.
• Esternotiroideo
• Tirohioideo
• Constrictor inferior de la faringe
• Estilofaríngeo
• palatofaríngeo

51. • Son músculos que unen la laringe a otros
órganos vecinos, como la faringe, la lengua y
cuello.
• Elevadores de la laringe: Que actúan durante
la espiración y sobre todo la deglución, son el
digástrico, estilohioideo, genihioideo,
milohioideo, estilofaringeo y tirohioideo.
• Depresores de la laringe: Durante la
inspiración, son el esternohioideo, homohioideo
y esternotiroideo.

54. • MÚSCULOS INTRÍNSECOS:
• aquellos con sus dos inserciones en la laringe,
responsables del movimiento de las cuerdas
vocales.
1. TENSOR DE LAS CUERDAS VOCALES:
- CRICOTIROIDEO
2. DILATADOR DE LA GLOTIS.
- CRICOARITENOIDEO POST.
3. CONSTRICTORES DE LA GLOTIS:
- CRICOARITENOIDEO LATERAL.
- ARI-ARITENOIDEO
- TIROARITENOIDEO

56. • Cricotiroideo:
• Nace de la cara anterior
del arco del cartílago
cricoides, se dirige hacia
atrás y arriba.
• Tiene dos fascículos: uno
oblicuo, se inserta en
borde antero externo del
tiroides.
• Otro horizontal, se inserta
en el borde inferior de la
lamina del tiroides.
• Su acción es la de tensar
las cuerdas vocales.

57. • Cricoaritenoideo posterior:
• Es el mas potente de los
músculos y el único abductor
de las cuerdas vocales.
• Se inserta en el superficie
posterior del cricoides y va
hacia arriba y atrás
terminando en la cara
posterior de apófisis muscular
del aritenoides.
• Al contraerse hace girar los
aritenoides hacia fuera,
provocando la apertura de la
glotis.

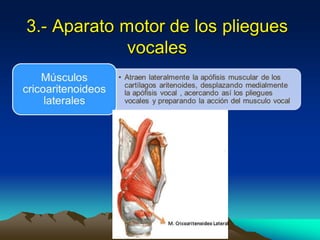

58. Cricoaritenoideo lateral
• Triangular y pequeño.
• Nace del borde superior del
arco cricoideo, se dirige
hacia atrás y arriba hasta la
vertiente anterior del
apófisis muscular del
aritenoides.
• Su contracción, al tirar de
apófisis muscular hacia
delante le hace girar
aproximando las cuerdas
vocales.

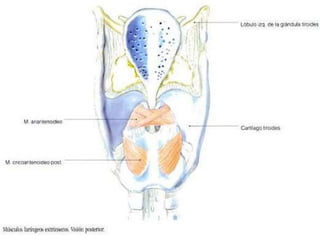

59. • Interaritenoideo o Ariaritenoideo:
• Músculo impar situado entre ambos aritenoides.
• Se extiende desde el borde lateral y apófisis
muscular de un aritenoides hasta la misma zona
del opuesto.
• Su acción es la de aproximar los cartílagos
aritenoides por lo tanto es constrictor de la glotis.
• El fascículo ariepiglotico contribuye a bajar la
glotis y cerrar el orificio superior de la laringe.

61. • Tiroaritenoideos:
• Estos músculos forman la zona esfinteriana
laringe, son tres:
• Tiroaritenoideo superior o superficial: Es
inconstante nace en la parte superior del ángulo
tiroideo y se dirige hacia abajo a la apófisis
muscular del aritenoides.
• Tiroaritenoideo externo: Se extiende de la parte
baja del ángulo del tiroides hacia el aritenoides
insertándose en su borde lateral.

62. • Tiroaritenoideo interno o profundo:
• Es el músculo de la cuerda vocal, nace de los dos
tercios externos e inferiores del ángulo del
tiroides, se dirige hacia atrás insertándose en la
apófisis vocal del aritenoides, su acción seria la
separar el ligamento vocal de la línea media.

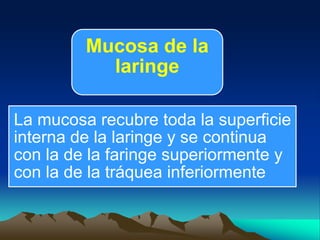

64. Mucosa de la
laringe
La mucosa recubre toda la superficie
interna de la laringe y se continua
con la de la faringe superiormente y
con la de la tráquea inferiormente

65. Configuración externa de la laringe
• En la laringe distinguimos dos caras
CARA ANTERIOR :Presenta de inferior a superior
• A) El arco del cartílago cricoides
• B) El espacio cricotiroideo :ocupado por el ligamento
cricotiroideo medio y por los músculos cricotiroideos
• C) La cara anterior del cartílago tiroides : con las
inserciones de los músculos esternotiroideos y tirohioideos

66. • D) La epiglotis :Unida a la lengua por el
pliegue glosoepiglotico medio y al hueso
hioides por el ligamento hioepiglotico
CARA POSTERIOR
forma la pared anterior de la porción laríngea
de la faringe.
El aditus laríngeo o entrada a la laringe esta
limitado :
Anteriormente por la epiglotis,
Posteriormente por el relieve de los
cartílagos aritenoides y corniculados,
Lateralmente por los pliegues ariepigloticos.

68. Configuración interna de la laringe
• Presenta hacia su porción media dos
pliegues superpuestos orientados de
anterior a posterior; son los pliegues
vestibulares y los pliegues vocales.
• El pliegue vestibular se extiende desde el
ángulo interno del cartílago tiroides hasta
el cartílago aritenoides, es aplanado de
superior a inferior y de medial a lateral sus
dos caras están recubiertas por la
mucosa.

70. • El pliegue vocal va desde el ángulo
interno del cartílago tiroides hasta la
apófisis vocal del cartílago aritenoides, su
borde medial es libre y sobrepasa
medialmente el pliegue vestibular ello
permite que se puedan examinar los
pliegues vocales por medio del espejo del
laringoscopio.
• Los pliegues vocales dividen la cavidad
laríngea en tres pisos

72. Piso superior o vestíbulo de la
laringe
• Tiene la forma de un embudo, se
distinguen cuatro paredes
• La pared anterior del vestíbulo esta
constituida por la epiglotis y por el
ligamento tiroepiglotico.
• La cara posterior de la epiglotis es
convexa en su parte superior, en su parte
inferior forma una eminencia redondeada
denominada Tubérculo epiglotico.

73. • Las paredes laterales están formadas por
la cara medial de los pliegues
ariepigloticos superiormente y por la cara
superomedial de los pliegues vestibulares
inferiormente.
• La pared posterior del vestíbulo
corresponde a la escotadura
interaritenoidea.

74. Piso medio
• Consta de una parte media situada entre los
bordes libres de los pliegues vocales y dos
prolongaciones laterales denominadas
ventrículos laríngeos.
• La glotis es únicamente la parte del piso
medio de la laringe situada entre los bordes
libres de los pliegues vocales, se compone
de dos segmentos uno anterior la porción
intermembranosa de la hendidura glótica
• Otro posterior la porción intercartilaginosa de
la hendidura glótica que se sitúa entre las
apófisis vocales.

75. • Los ventrículos laríngeos son los divertículos
de la cavidad laríngea son dos uno derecho y
otro izquierdo y se desarrollan a ambos lados
entre los pliegues vocales y los pliegues
vestibulares cada uno presenta tres paredes
• La pared superomedial formada por la parte
inferolateral del pliegue vestibular, la parte
inferior constituida por la cara superior del
pliegue vocal y la pared lateral representada
por el segmento de la pared lateral de la
laringe.
• De su extremo anterior parte una
prolongación, el sáculo laríngeo que se eleva
verticalmente en el espesor del pliegue
ariepligotico.

76. Piso inferior
• Este piso se corresponde lateral y
superiormente con la cara
inferomedial de los pliegues vocales
e inferiormente con el ligamento
cricotiroideo y la superficie interna del
cartílago cricoides

78. Vasos y nervios de
la laringe

79. ARTERIAS
Las arterias de la laringe son tres a cada lado:
• La arteria laríngea superior rama de la arteria
tiroidea superior atraviesa la membrana
tirohioidea y se distribuye por los músculos
de la laringe y por la mucosa del vestíbulo
laríngeo y del receso piriforme.
• la rama cricotiroidea rama de la arteria
tiroidea superior perfora el ligamento
cricotiroideo y suministra ramas a la mucosa
del piso inferior de la laringe.

80. • La arteria laríngea inferior rama de la
arteria tiroidea inferior se introduce junto
con el nervio laríngeo recurrente,
profundamente al musculo constrictor
inferior y se distribuye por la mucosa de la
cara posterior de la laringe , los músculos
cricoaritenoideo posterior y aritenoideos .
• Se anastomosa con la arteria laríngea
superior.

81. VENAS
• Las venas siguen el trayecto de las
arterias correspondientes.
• Las venas laríngeas superior e inferior
drenan en la vena yugular interna a través
de la vena tiroidea superior y el tronco
tirolinguofacial.
• Las venas laríngeas posteriores drenan en
las venas tiroideas inferiores.

83. VASOS LINFATICOS
• Tienen su origen en una red linfática mucosa, los
vasos linfáticos originados en la zona supra glótica
se dirigen superior y lateralmente, atraviesan la
membrana tirohiodiea y drenan en los nódulos
linfáticos cervicales laterales profundos superiores
relacionados con la vena yugular interna.
• Los vasos linfáticos procedentes de la zona
infraglotica se distribuyen en dos grupos uno
anterior y dos latero posteriores.

84. • Los vasos linfáticos anteriores atraviesan
el ligamento cricotiroideo medio y drenan
en los nódulos linfáticos cervicales
anteriores superficiales, directamente o a
través de los nódulos linfáticos
prelaríngeos o pretraqueales.
• Los colectores lateroposteriores
atraviesan el ligamento cricotraqueal para
drenar en los nódulos linfáticos
relacionados con el nervio laríngeo
recurrente

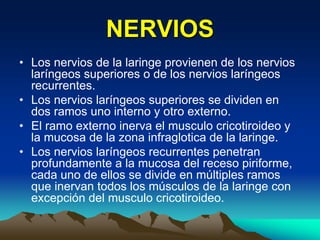

86. NERVIOS
• Los nervios de la laringe provienen de los nervios
laríngeos superiores o de los nervios laríngeos
recurrentes.
• Los nervios laríngeos superiores se dividen en
dos ramos uno interno y otro externo.
• El ramo externo inerva el musculo cricotiroideo y
la mucosa de la zona infraglotica de la laringe.
• Los nervios laríngeos recurrentes penetran
profundamente a la mucosa del receso piriforme,
cada uno de ellos se divide en múltiples ramos
que inervan todos los músculos de la laringe con
excepción del musculo cricotiroideo.

88. ANATOMÍA
FUNCIONAL DE LA
LARINGE

89. LARINGE
Puerta de
entrada de
las vías
aéreas
Es la entrada
de aire a los
pulmones en
inspiración
espiración
Aparato de la
fonación
FUNCIONES

90. 1.-Laringe , puerta de entrada de
las vías aéreas inferiores
El aire que atraviesa:
1. Nasofaringe
2. Orofaringe
Llega al vestíbulo de
la laringe y alcanza
a la glotis , ultimo
desfiladero antes
de la cavidad
infraglótica y la
tráquea.

91. HENDIDURA
GLÓTICA
25 – 30 mm
longitud
POSTERIOR
ES
(GLOTIS
RESPIRATORIA)
Intercartilaginosa
1.-Es mas Ancha
2.- Situada entre las
apófisis vocales
Limitada ligamentos
vocales que bordean
medialmente los
pliegues vocales
ANTERIOR
(GLOTIS VOCAL)
Intermembranosa

92. 2.- La laringe , aparato de la
Fonación
Cartílago
laríngeo
Pliegues
Vocales
Cono Elástico
Articulaciones
Músculos
APARATO
PRODUCTOR DE
SONIDOS

93. Pisos
superior de
la laringe
Faringe
Boca Nariz
Adquiere
características
de la voz

94. Aparato Fonatorio
Laríngeo
Aparato
fibroso y
sus
esqueleto
Aparato
Tensor
de los
pliegues
vocales
Aparato
motor de
los
pliegues
vocales

95. 1.- Aparato Fibroso y su
Esqueleto
• Los pliegues mucosos , en realidad
recubren los aparatos fibroso y
muscular.
• Aparato fibroso laríngeo esta constituido
por:
1. Cono elástico
2. Hendido en su parte superior en dos
semiconos separados por la hendidura
glótica.

96. 1.- Aparato Fibroso y su
Esqueleto
• La parte superior del cono se
inserta mediante un
engrosamiento del ligamento
vocal en el ángulo interno del
cartílago tiroides anteriormente
y en el cartílago aritenoides
posteriormente ,de forma que
cualquier cambio de posición
de 3 cartílagos (cricoides,
tiroides y aritenoides ) modifica
la lengüeta laríngea.

97. 1.- Aparato Fibroso y su
Esqueleto
• La articulación cricotiroidea
en una diartrosis circular
que permite movimientos
de desplazamiento de poca
extensión , tiene
movimientos basculantes
alrededor de un eje
transversal que pasa por
dos articulaciones derecha
e izquierda.

98. 2.- Aparato tensor de los
pliegues vocales
• La tensión de los pliegues vocales y de
cada hemicono fibroelástico, es un doble
movimiento basculante de los cartílagos
fonatorios, al que se añade la tensión
propio del musculo vocal.

99. MÚSCULO
TENSOR
Musculo
Cricotiroideo
Responsable mov. De
basculación de los
cartílagos
Con este mov. , aleja los
puntos de inserción de los
pliegues vocales q se
alargan y tensan
Musculo Vocal
La mayor parte del
espesor del pliegue vocal ,
que incrementa la
consistencia y la tensión,
en el mismo tiempo
estrecha la glotis
Musculo Vocal es muy importante , produce
sonidos
