- 1. DENDROMETRÍA TEMA 4. Parquesde madera MEDICIÓN DE MADERA APILADA Parte I http://hmbEndeavour.blogspot.com Miguel Ángel Cogolludo Agustín Responsable de Suministro de la Fábrica ENCE de Pontevedra Prof. Asociado E.U.E.T. Forestales.

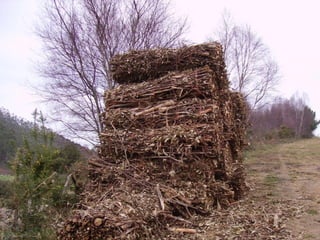

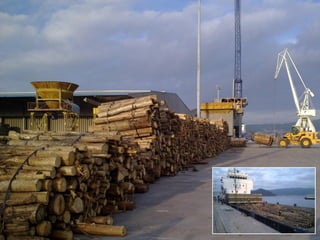

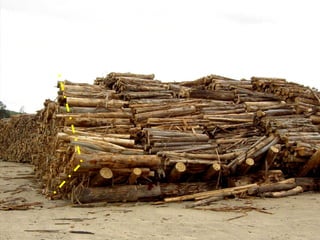

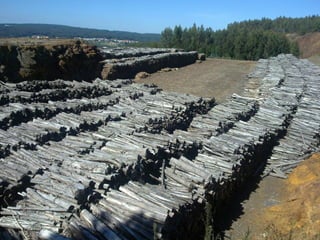

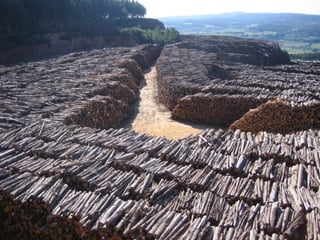

- 2. Madera apilada • Losproductos de escaso diámetro y longitud estándar como las leñas y los rollizos para desintegración se comercializan frecuentemente de acuerdo al volumen en pilas. • Además los controles de stock en parque de fábrica, o las transacciones comerciales en cargadero o parque, precisan de un control del volumen en pila. • También se recurre al volumen cuando la madera va http://hmbEndeavour.blogspot.com a permanecer por un tiempo prolongado en cargadero tras su corta antes de poder ser pesada. Por ejemplo, por las condiciones de mercado o por las malas condiciones de saca. Es un caso frecuente…

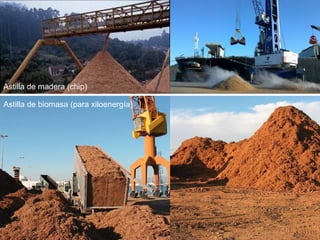

- 12. Astilla de madera(chip) Astilla de biomasa (para xiloenergía)

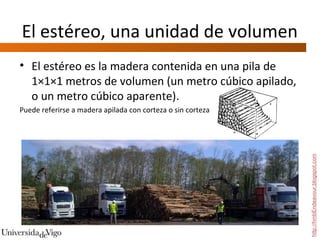

- 13. El estéreo, unaunidad de volumen • El estéreo es la madera contenida en una pila de 1×1×1 metros de volumen (un metro cúbico apilado, o un metro cúbico aparente). Puede referirse a madera apilada con corteza o sin corteza http://hmbEndeavour.blogspot.com
- 14. El estéreo, equivalenciasapróx. http://hmbEndeavour.blogspot.com
- 15. Volumen aparente, otrasunidades • Metro ruma: Utilizada para medición de madera para pasta en Chile. Es el volumen de madera contenido en una pila de sección 1×1 metros y con trozas de 2,44 m de largo. • Cord: Es la unidad más utilizada en Norteamérica. Es el volumen de madera contenido en una pila de 4×8 pies con trozas de 4 pies de largo. Equivale por tanto a 128 pies cúbicos. También denominada Imperial Cord. • Cunit: Una unidad derivada por la empresa APM (American http://hmbEndeavour.blogspot.com Paper Mills Pty Ltd) que al constatar que sus camiones no podían llevar un Cord (128 pies3) si no que aproximadamente cargaban un volumen aparente de 100 pies3. Definieron por tanto 1 Cunit = 100 pies3.

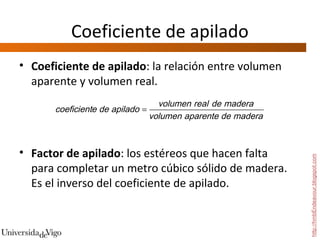

- 16. Coeficiente de apilado •Coeficiente de apilado: la relación entre volumen aparente y volumen real. volumen real de madera coeficiente de apilado = volumen aparente de madera • Factor de apilado: los estéreos que hacen falta http://hmbEndeavour.blogspot.com para completar un metro cúbico sólido de madera. Es el inverso del coeficiente de apilado.
- 17. Coeficiente de apilado.Factores • Longitud de trozas • Forma e irregularidad de la trozas • Ramosidad • Diámetro (medio y varianza) • El movimiento de la madera cargada en un camión, durante en el transporte a la fábrica también puede introducir cambios importantes • Debido a efectos de borde el contenido de madera puede http://hmbEndeavour.blogspot.com variar con las dimensiones de la pila • Pero sobre todo depende de la forma de apilado así que compradores y vendedores deben establecer normas específicas sobre dimensiones y métodos de apilado.
- 18. Coeficiente de apilado.Factores http://hmbEndeavour.blogspot.com
- 19. Coeficiente de apiladoteórico d d d h 60º http://hmbEndeavour.blogspot.com d Este coeficiente se denominó estéreo español (término actualmente en desuso)
- 20. Cálculo del coeficientede apilado • El coeficiente de apilado se estima sobre una muestra representativa de la pila. Se realiza sobre una de las caras de la pila, despreciando la profundidad para simplificar. • Principales métodos para su cálculo: • Método del cuadrado móvil o red de puntos http://hmbEndeavour.blogspot.com • Regla de Snellman o Avery • Plantilla de Bitterlich • Métodos fotográficos • Métodos exáctos: inmersión y pesado
- 21. Cálculo del coeficientede apilado • El cuadrado móvil es un bastidor de madera con una malla metálica de luz cuadrada. nº de vértices en madera coeficiente de apilado = nº de vértices totales • La regla de Avery consiste en una vara marcada a intervalos regulares. Se determina la proporción de marcas que caen en madera al ponerla sobre la http://hmbEndeavour.blogspot.com cara de la pila. • En cualquier caso es necesario hacer un muestreo lo suficientemente intenso para conseguir la precisión deseada.

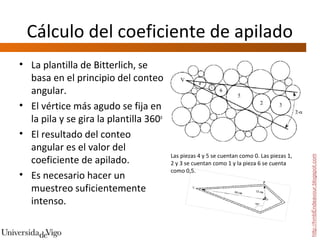

- 22. Cálculo del coeficientede apilado • La plantilla de Bitterlich, se basa en el principio del conteo angular. • El vértice más agudo se fija en la pila y se gira la plantilla 360o • El resultado del conteo angular es el valor del Las piezas 4 y 5 se cuentan como 0. Las piezas 1, coeficiente de apilado. http://hmbEndeavour.blogspot.com 2 y 3 se cuentan como 1 y la pieza 6 se cuenta como 0,5. • Es necesario hacer un muestreo suficientemente intenso.
- 23. Métodos fotográficos http://hmbEndeavour.blogspot.com 487.534 / 743.512 = 65,57 18/63 = 0,71
- 24. Volumen aparente delas pilas h1 h2 h3 h4 w http://hmbEndeavour.blogspot.com d/2 d d d
- 25. Volumen aparente delas pilas http://hmbEndeavour.blogspot.com
- 26. Volumen de maderaflejada • El cálculo de su volumen apilado será el resultado de multiplicar el número de paquetes por el volumen medio (o peso medio) del paquete. • Para determinar las dimensiones del paquete http://hmbEndeavour.blogspot.com puede recurrirse a un muestreo sistemático.
- 27.

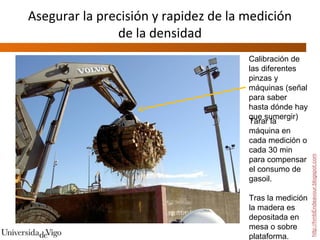

- 28. Asegurar la precisióny rapidez de la medición de la densidad Calibración de las diferentes pinzas y máquinas (señal para saber hasta dónde hay que sumergir) Tarar la máquina en cada medición o cada 30 min http://hmbEndeavour.blogspot.com para compensar el consumo de gasoil. Tras la medición la madera es depositada en mesa o sobre plataforma.

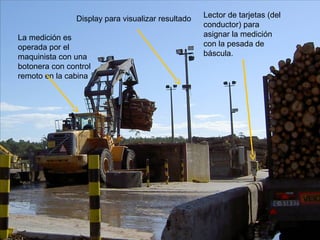

- 29. Display para visualizarresultado Lector de tarjetas (del conductor) para La medición es asignar la medición operada por el con la pesada de maquinista con una báscula. botonera con control remoto en la cabina
- 30. LASER Logmeter 4000 •Sistema LASER de medición de la densidad PRECISIÓN - Laser de alta frecuencia: 50.000 muestras/seg. - Un punto cada 2 - 3 milímetros. - Generación de perfiles cada 5 cm. http://hmbEndeavour.blogspot.com
- 31. d β LASER Logmeter 4000 http://hmbEndeavour.blogspot.com
- 32. LASER Logmeter 4000 http://hmbEndeavour.blogspot.com MEDICIÓN DEL 100% DE LAS CARGAS M3 ESTEREO: ERROR MENOR AL 1% - Posibilidad de definir criterios M3 SÓLIDO: ERROR MENOR AL 2 % GRAN CAPACIDAD DE MEDICIÓN Ciclos de Medición Cortos – 30/45 Segundos Capacidad: 120 camiones/hora AUTOMÁTICO; POCA o NINGUNA INTERVENCIÓN DEL OPERADOR MEDICIÓN VARIABLES BIOMÉTRICAS DE LA MADERA: Diámetro, longitud, rectitud y ordenamiento.
