2. Introducción
La modulación es una operación realizada en el transmisor para obtener una
transmisión eficiente y confiable de la información y consiste en la variación
sistemática de algún atributo de una onda portadora o modulada, como por
ejemplo la amplitud, la fase o la frecuencia, de acuerdo con una función de la
señal del mensaje o señal moduladora.
Aunque hay muchas técnicas de modulación, es posible identificar dos tipos
básicos de ellas: la modulación de onda portadora continúa (OC) y la modulación
de pulsos. En la modulación OC, la onda portadora es continua (usualmente una
onda sinusoidal), y se cambia alguno de sus parámetros proporcionalmente a la
señal del mensaje. En la modulación de pulsos, la onda portadora es una señal
de pulsos (con frecuencia una onda de pulsos) y se cambia un parámetro de ella
en proporción a la señal del mensaje.
A continuación definiremos modulación de amplitud, las señales que intervienen
en ellas, las técnicas de AM de doble bandas lateral con portadora completa, las
técnicas AM de doble Banda lateral con portadora suprimida y las técnicas de AM
de banda lateral única con portadora completa y por último la técnica de AM de
banda lateral única con portadora reducida.

3. Modulación de amplitud y señales que intervienen en el proceso:
Es un tipo de modulación lineal que consiste en hacer variar la amplitud de la
Onda portadora de forma que esta cambie de acuerdo con las variaciones de
nivel de la señal moduladora, que es la información que se va a transmitir.
AM es el acrónimo de Amplitud de Modulatión (Amplitud modulada), la cual
consiste en modificar la amplitud de una señal de alta frecuencia, denominada
portadora, en función de una señal de baja frecuencia, denominada moduladora,
la cual es la señal que contiene la información que se desea transmitir.
En el proceso de modulación, la señal de alta frecuencia (portadora) quedará
modificada en alguno de sus parámetros (amplitud, frecuencia, fase, etc.) de
manera proporcional a la amplitud de la señal de baja frecuencia (moduladora).
La señal obtenida se denomina señal modulada.
Técnicas de AM de doble bandas lateral con portadora completa ( AM DSBFC):
Este tipo de modulación se le llama algunas veces como AM convencional. La
onda modulada de salida contiene todas las frecuencias que componen la señal
AM y se utilizan para llevar la información a través del sistema. Por lo tanto, a la

4. forma de la onda modulada se le llama la envolvente. Sin señal modulante, la
onda de salida simplemente es la señal portadora amplificada.
La modulación de banda lateral doble (DSB, por sus iníciales en inglés) resulta
cuando la amplitud A ( t ) es proporcional a la señal del mensaje x (t), es decir, el
mensaje de pasabajas x ( t ) es multiplicado por una forma de onda portadora cos
cc At ω , como se muestra en la Fig. 7.6 . La señal modulada x c (t) es:
Y se Llama la señal modulada en banda lateral doble. La Ec. Revela q de la
portadora A ( t ) es proporcional a la señal del mensaje x (t). Un ejemplo en el
dominio del tiempo de la señal modulada x(t) se muestra en la Fig para una señal
del mensaje sinusoidal.
Del teorema de modulación se deduce que el espectro de la señal DSB dada en
La banda espectral ocupada por la señal del mensaje se llama la banda de
frecuencias de la banda base y la señal del mensaje usualmente se conoce como
la señal de la banda base. La operación de multiplicar señales se llama mezclado
o heterodinaje. En la señal trasladada, la Parte del espectro de la señal de la
banda base que está sobre fc aparece en el intervalo fca fc + fx y se denomina la
señal de la banda lateral superior. La parte de la señal modulada que está entre
fc –fx y fc se llama la señal de la banda lateral inferior. La señal portadora de
frecuencia f c también se conoce como la señal del oscilador local, la señal
mezcladora o la señal heterodina. Como se observa en la Fig. 7.6 f., el espectro
de Xc(f) no tiene una portadora identificable. Por ello, este tipo de modulación
también se conoce como modulación de banda lateral doble con portadora

5. suprimida (DSB-SC). La frecuencia portadora fc es Normalmente mucho más alta
que el ancho de banda de la señal de la banda base fx. Es decir:

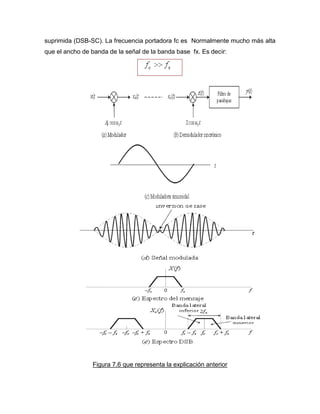

Figura 7.6 que representa la explicación anterior

6. Modulación de banda lateral doble. (a) M modulador. (b) Demodulador sincrónico
(o coherente). (c) Señal moduladora sinusoidal. (d) Señal modulada. (e) Espectro
del mensaje para una x(t) arbitraria. (f) Xc (f). (g) Z (f).

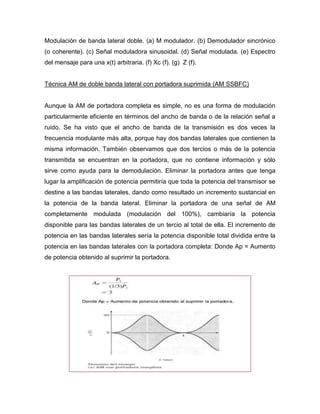

Técnica AM de doble banda lateral con portadora suprimida (AM SSBFC)
Aunque la AM de portadora completa es simple, no es una forma de modulación
particularmente eficiente en términos del ancho de banda o de la relación señal a
ruido. Se ha visto que el ancho de banda de la transmisión es dos veces la
frecuencia modulante más alta, porque hay dos bandas laterales que contienen la
misma información. También observamos que dos tercios o más de la potencia
transmitida se encuentran en la portadora, que no contiene información y sólo
sirve como ayuda para la demodulación. Eliminar la portadora antes que tenga
lugar la amplificación de potencia permitiría que toda la potencia del transmisor se
destine a las bandas laterales, dando como resultado un incremento sustancial en
la potencia de la banda lateral. Eliminar la portadora de una señal de AM
completamente modulada (modulación del 100%), cambiaría la potencia
disponible para las bandas laterales de un tercio al total de ella. El incremento de
potencia en las bandas laterales sería la potencia disponible total dividida entre la
potencia en las bandas laterales con la portadora completa: Donde Ap = Aumento
de potencia obtenido al suprimir la portadora.

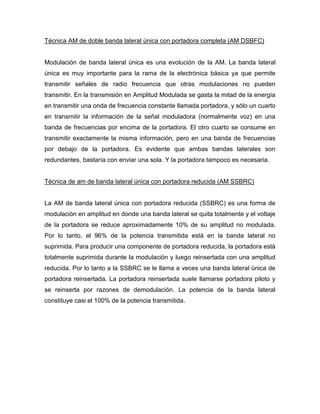

7. Técnica AM de doble banda lateral única con portadora completa (AM DSBFC)
Modulación de banda lateral única es una evolución de la AM. La banda lateral
única es muy importante para la rama de la electrónica básica ya que permite
transmitir señales de radio frecuencia que otras modulaciones no pueden
transmitir. En la transmisión en Amplitud Modulada se gasta la mitad de la energía
en transmitir una onda de frecuencia constante llamada portadora, y sólo un cuarto
en transmitir la información de la señal moduladora (normalmente voz) en una
banda de frecuencias por encima de la portadora. El otro cuarto se consume en
transmitir exactamente la misma información, pero en una banda de frecuencias
por debajo de la portadora. Es evidente que ambas bandas laterales son
redundantes, bastaría con enviar una sola. Y la portadora tampoco es necesaria.
Técnica de am de banda lateral única con portadora reducida (AM SSBRC)
La AM de banda lateral única con portadora reducida (SSBRC) es una forma de
modulación en amplitud en donde una banda lateral se quita totalmente y el voltaje
de la portadora se reduce aproximadamente 10% de su amplitud no modulada.
Por lo tanto, el 96% de la potencia transmitida está en la banda lateral no
suprimida. Para producir una componente de portadora reducida, la portadora está
totalmente suprimida durante la modulación y luego reinsertada con una amplitud
reducida. Por lo tanto a la SSBRC se le llama a veces una banda lateral única de
portadora reinsertada. La portadora reinsertada suele llamarse portadora piloto y
se reinserta por razones de demodulación. La potencia de la banda lateral
constituye casi el 100% de la potencia transmitida.

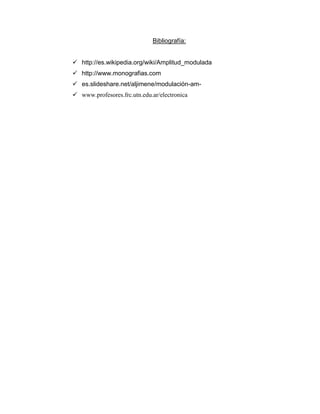

8. Bibliografía:
