Modulacion de amplitud

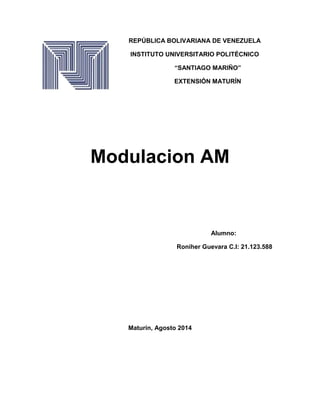

REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
EXTENSIÓN MATURÍN
Modulacion AM
Alumno:
Roniher Guevara C.I: 21.123.588
Maturín, Agosto 2014

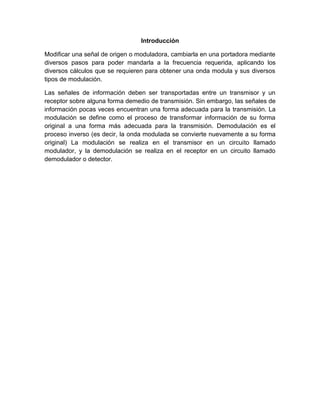

Introducción
Modificar una señal de origen o moduladora, cambiarla en una portadora mediante
diversos pasos para poder mandarla a la frecuencia requerida, aplicando los
diversos cálculos que se requieren para obtener una onda modula y sus diversos
tipos de modulación.
Las señales de información deben ser transportadas entre un transmisor y un
receptor sobre alguna forma demedio de transmisión. Sin embargo, las señales de
información pocas veces encuentran una forma adecuada para la transmisión. La
modulación se define como el proceso de transformar información de su forma
original a una forma más adecuada para la transmisión. Demodulación es el
proceso inverso (es decir, la onda modulada se convierte nuevamente a su forma
original) La modulación se realiza en el transmisor en un circuito llamado
modulador, y la demodulación se realiza en el receptor en un circuito llamado
demodulador o detector.

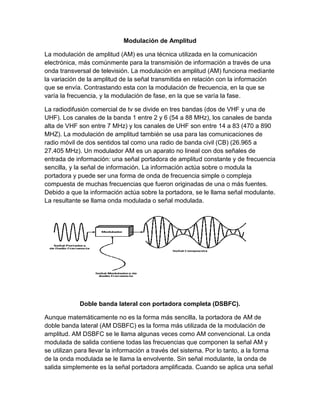

Modulación de Amplitud
La modulación de amplitud (AM) es una técnica utilizada en la comunicación
electrónica, más comúnmente para la transmisión de información a través de una
onda transversal de televisión. La modulación en amplitud (AM) funciona mediante
la variación de la amplitud de la señal transmitida en relación con la información
que se envía. Contrastando esta con la modulación de frecuencia, en la que se
varía la frecuencia, y la modulación de fase, en la que se varía la fase.
La radiodifusión comercial de tv se divide en tres bandas (dos de VHF y una de
UHF). Los canales de la banda 1 entre 2 y 6 (54 a 88 MHz), los canales de banda
alta de VHF son entre 7 MHz) y los canales de UHF son entre 14 a 83 (470 a 890
MHZ). La modulación de amplitud también se usa para las comunicaciones de
radio móvil de dos sentidos tal como una radio de banda civil (CB) (26.965 a
27.405 MHz). Un modulador AM es un aparato no lineal con dos señales de
entrada de información: una señal portadora de amplitud constante y de frecuencia
sencilla, y la señal de información. La información actúa sobre o modula la
portadora y puede ser una forma de onda de frecuencia simple o compleja
compuesta de muchas frecuencias que fueron originadas de una o más fuentes.
Debido a que la información actúa sobre la portadora, se le llama señal modulante.
La resultante se llama onda modulada o señal modulada.
Doble banda lateral con portadora completa (DSBFC).
Aunque matemáticamente no es la forma más sencilla, la portadora de AM de
doble banda lateral (AM DSBFC) es la forma más utilizada de la modulación de
amplitud. AM DSBFC se le llama algunas veces como AM convencional. La onda
modulada de salida contiene todas las frecuencias que componen la señal AM y
se utilizan para llevar la información a través del sistema. Por lo tanto, a la forma
de la onda modulada se le llama la envolvente. Sin señal modulante, la onda de
salida simplemente es la señal portadora amplificada. Cuando se aplica una señal

modulante, la amplitud de la onda de salida varía de acuerdo a la señal
modulante. Observe que la forma de la envolvente de AM es idéntica a la forma de
la señal modulante. Además el tiempo de un ciclo de la envolvente es el mismo
que el periodo de la señal modulante.
Consecuentemente, la relación de repetición de la envolvente es igual a la
frecuencia de la señal modulante. Espectro de frecuencia de AM y ancho de
banda Como se estableció anteriormente, un modulador AM en un dispositivo no
lineal, Por lo tanto, ocurre una mezcla no lineal y la envolvente de salida es una
onda compleja compuesta de un voltaje de cd, la frecuencia portadora y las
frecuencia de suma y diferencia (es decir, los productos cruzados). La suma y
diferencia de frecuencias son desplazadas de la frecuencia portadora por una
cantidad igual a la frecuencia de la señal modulante. Por lo tanto, una envolvente
de AM contiene componentes en frecuencia espaciados por FM Hz en cualquiera
de los lados de la portadora. Sin embargo, debe observarse que la onda modulada
no contiene un componente de frecuencia que sea igual a la frecuencia de la señal
modulante. El efecto de la modulación es trasladar la señal de modulante en el
dominio de la frecuencia para reflejarse simétricamente alrededor de la frecuencia
del conducto.
Doble Banda lateral única con portadora suprimida (DSBSC)
Es una forma de modulación de amplitud en donde la portadora se suprime
totalmente y se quita una de las bandas laterales. Requiere de la mitad del ancho
de banda que la AM convencional y considerablemente menos potencia
transmitida. La potencia de la banda lateral comprende el 100% de la potencia
transmitida. La forma de onda no es una envolvente; es simplemente una onda
sinodal a una frecuencia sencilla igual a la frecuencia de una de las bandas
laterales.

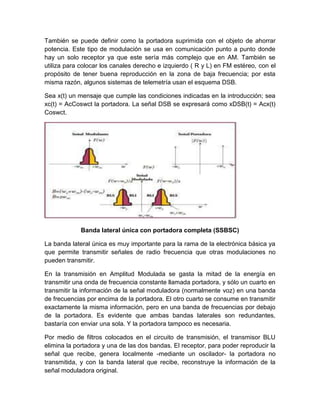

También se puede definir como la portadora suprimida con el objeto de ahorrar
potencia. Este tipo de modulación se usa en comunicación punto a punto donde
hay un solo receptor ya que este sería más complejo que en AM. También se
utiliza para colocar los canales derecho e izquierdo ( R y L) en FM estéreo, con el
propósito de tener buena reproducción en la zona de baja frecuencia; por esta
misma razón, algunos sistemas de telemetría usan el esquema DSB.
Sea x(t) un mensaje que cumple las condiciones indicadas en la introducción; sea
xc(t) = AcCoswct la portadora. La señal DSB se expresará como xDSB(t) = Acx(t)
Coswct.
Banda lateral única con portadora completa (SSBSC)
La banda lateral única es muy importante para la rama de la electrónica básica ya
que permite transmitir señales de radio frecuencia que otras modulaciones no
pueden transmitir.
En la transmisión en Amplitud Modulada se gasta la mitad de la energía en
transmitir una onda de frecuencia constante llamada portadora, y sólo un cuarto en
transmitir la información de la señal moduladora (normalmente voz) en una banda
de frecuencias por encima de la portadora. El otro cuarto se consume en transmitir
exactamente la misma información, pero en una banda de frecuencias por debajo
de la portadora. Es evidente que ambas bandas laterales son redundantes,
bastaría con enviar una sola. Y la portadora tampoco es necesaria.
Por medio de filtros colocados en el circuito de transmisión, el transmisor BLU
elimina la portadora y una de las dos bandas. El receptor, para poder reproducir la
señal que recibe, genera localmente -mediante un oscilador- la portadora no
transmitida, y con la banda lateral que recibe, reconstruye la información de la
señal moduladora original.

Banda lateral única con portadora reducida (SSBRC)
La AM de banda lateral única con portadora reducida (SSBRC) es una forma de
modulación en amplitud en donde una banda lateral se quita totalmente y el voltaje
de la portadora se reduce aproximadamente 10% de su amplitud no modulada.
Por lo tanto, el 96% de la potencia transmitida esta en la banda lateral no
suprimida. Para producir una componente de portadora reducida, la portadora esta
totalmente suprimida durante la modulación y luego reinsertada con una amplitud
reducida.
Por lo tanto a la SSBRC se le llama a veces una banda lateral única de portadora
reinsertada. La portadora reinsertada suele llamarse portadora piloto y se reinserta
por razones de demodulación. La potencia de la banda lateral constituye casi el
100% de la potencia transmitida.

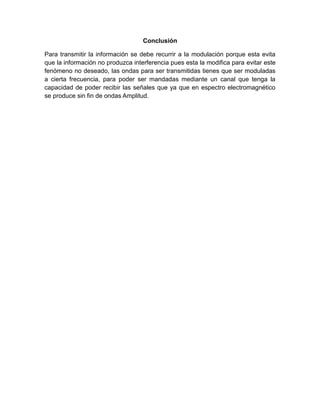

Conclusión
Para transmitir la información se debe recurrir a la modulación porque esta evita
que la información no produzca interferencia pues esta la modifica para evitar este
fenómeno no deseado, las ondas para ser transmitidas tienes que ser moduladas
a cierta frecuencia, para poder ser mandadas mediante un canal que tenga la
capacidad de poder recibir las señales que ya que en espectro electromagnético
se produce sin fin de ondas Amplitud.
