1. FILIAL - AREQUIPA
CURSO : MANEJO DE SUSTANCIAS PELIGROSAS
“CODIGO NFPA 704”
Ingº Elmer Llerena E.
ellerena@utpaqp.edu pe
Enero 2010

2. EL CODIGO NFPA 704

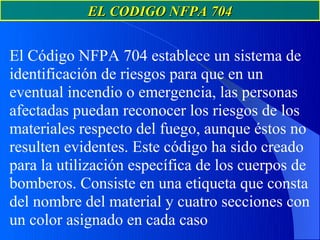

El Código NFPA 704 establece un sistema de
identificación de riesgos para que en un
eventual incendio o emergencia, las personas
afectadas puedan reconocer los riesgos de los
materiales respecto del fuego, aunque éstos no
resulten evidentes. Este código ha sido creado
para la utilización específica de los cuerpos de
bomberos. Consiste en una etiqueta que consta
del nombre del material y cuatro secciones con
un color asignado en cada caso

3. EL CODIGO NFPA 704

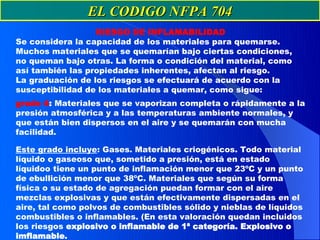

4. EL CODIGO NFPA 704
RIESGO DE INFLAMABILIDAD
Se considera la capacidad de los materiales para quemarse.
Muchos materiales que se quemarían bajo ciertas condiciones,
no queman bajo otras. La forma o condición del material, como
así también las propiedades inherentes, afectan al riesgo.
La graduación de los riesgos se efectuará de acuerdo con la
susceptibilidad de los materiales a quemar, como sigue:
grado 4: Materiales que se vaporizan completa o rápidamente a la
presión atmosférica y a las temperaturas ambiente normales, y
que están bien dispersos en el aire y se quemarán con mucha
facilidad.
Este grado incluye: Gases. Materiales criogénicos. Todo material
líquido o gaseoso que, sometido a presión, está en estado
líquidoo tiene un punto de inflamación menor que 23ºC y un punto
de ebullición menor que 38ºC. Materiales que según su forma
física o su estado de agregación puedan formar con el aire
mezclas explosivas y que están efectivamente dispersadas en el
aire, tal como polvos de combustibles sólido y nieblas de líquidos
combustibles o inflamables. (En esta valoración quedan incluidos
los riesgos explosivo o inflamable de 1ª categoría. Explosivo o
imflamable.

5. EL CODIGO NFPA 704

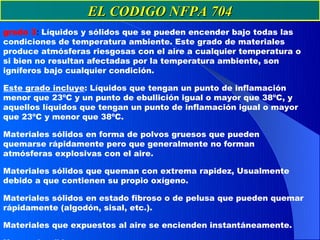

grado 3: Líquidos y sólidos que se pueden encender bajo todas las
condiciones de temperatura ambiente. Este grado de materiales
produce atmósferas riesgosas con el aire a cualquier temperatura o
si bien no resultan afectadas por la temperatura ambiente, son
igníferos bajo cualquier condición.
Este grado incluye: Líquidos que tengan un punto de inflamación
menor que 23ºC y un punto de ebullición igual o mayor que 38ºC, y
aquellos líquidos que tengan un punto de inflamación igual o mayor
que 23ºC y menor que 38ºC.
Materiales sólidos en forma de polvos gruesos que pueden
quemarse rápidamente pero que generalmente no forman
atmósferas explosivas con el aire.
Materiales sólidos que queman con extrema rapidez, Usualmente
debido a que contienen su propio oxígeno.
Materiales sólidos en estado fibroso o de pelusa que pueden quemar
rápidamente (algodón, sisal, etc.).
Materiales que expuestos al aire se encienden instantáneamente.

6. EL CODIGO NFPA 704

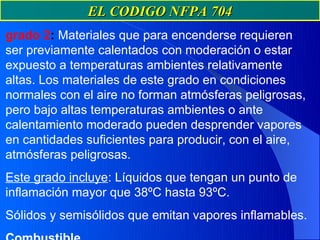

grado 2: Materiales que para encenderse requieren
ser previamente calentados con moderación o estar
expuesto a temperaturas ambientes relativamente
altas. Los materiales de este grado en condiciones
normales con el aire no forman atmósferas peligrosas,
pero bajo altas temperaturas ambientes o ante
calentamiento moderado pueden desprender vapores
en cantidades suficientes para producir, con el aire,
atmósferas peligrosas.
Este grado incluye: Líquidos que tengan un punto de
inflamación mayor que 38ºC hasta 93ºC.
Sólidos y semisólidos que emitan vapores inflamables.

7. EL CODIGO NFPA 704

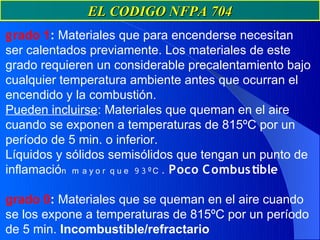

g rado 1: Materiales que para encenderse necesitan
ser calentados previamente. Los materiales de este
grado requieren un considerable precalentamiento bajo
cualquier temperatura ambiente antes que ocurran el
encendido y la combustión.
Pueden incluirse: Materiales que queman en el aire
cuando se exponen a temperaturas de 815ºC por un
período de 5 min. o inferior.
Líquidos y sólidos semisólidos que tengan un punto de
inflamación m a y o r q u e 9 3 º C . Poco C ombus tible
grado 0: Materiales que se queman en el aire cuando
se los expone a temperaturas de 815ºC por un período
de 5 min. Incombustible/refractario

8. EL CODIGO NFPA 704

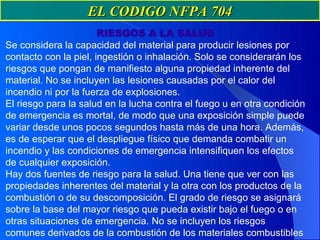

RIESGOS A LA SALUD
Se considera la capacidad del material para producir lesiones por
contacto con la piel, ingestión o inhalación. Solo se considerarán los
riesgos que pongan de manifiesto alguna propiedad inherente del
material. No se incluyen las lesiones causadas por el calor del
incendio ni por la fuerza de explosiones.
El riesgo para la salud en la lucha contra el fuego u en otra condición
de emergencia es mortal, de modo que una exposición simple puede
variar desde unos pocos segundos hasta más de una hora. Además,
es de esperar que el despliegue físico que demanda combatir un
incendio y las condiciones de emergencia intensifiquen los efectos
de cualquier exposición.
Hay dos fuentes de riesgo para la salud. Una tiene que ver con las
propiedades inherentes del material y la otra con los productos de la
combustión o de su descomposición. El grado de riesgo se asignará
sobre la base del mayor riesgo que pueda existir bajo el fuego o en
otras situaciones de emergencia. No se incluyen los riesgos
comunes derivados de la combustión de los materiales combustibles

9. EL CODIGO NFPA 704
La valoración del riesgo para la salud indicará al
personal de bomberos o emergencia alguna de las
informaciones siguientes:
* Que puede trabajar con seguridad con el equipo de
protección especializado.
* Que puede trabajar en forma segura con el equipo de
protección respiratoria adecuado.
* Que puede trabajar con seguridad en el área con
ropa ordinaria.

10. EL CODIGO NFPA 704

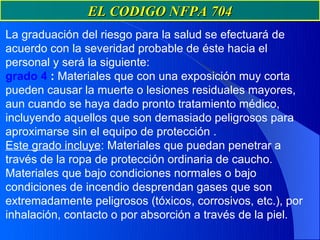

La graduación del riesgo para la salud se efectuará de
acuerdo con la severidad probable de éste hacia el
personal y será la siguiente:
grado 4 : Materiales que con una exposición muy corta
pueden causar la muerte o lesiones residuales mayores,
aun cuando se haya dado pronto tratamiento médico,
incluyendo aquellos que son demasiado peligrosos para
aproximarse sin el equipo de protección .
Este grado incluye: Materiales que puedan penetrar a
través de la ropa de protección ordinaria de caucho.
Materiales que bajo condiciones normales o bajo
condiciones de incendio desprendan gases que son
extremadamente peligrosos (tóxicos, corrosivos, etc.), por
inhalación, contacto o por absorción a través de la piel.

11. EL CODIGO NFPA 704
grado 3 : Materiales que en una exposición corta
pueden causar lesiones serias, temporarias o
residuales, aun cuando se haya dado pronto
tratamiento médico, incluyendo aquellos que requieran
protección total contra contacto con cualquier parte del
cuerpo.
Este grado incluye: Materiales cuyos productos de
combustión son altamente tóxicos. Materiales
corrosivos para los tejidos vivos o que son tóxicos por
absorción por la piel.

12. EL CODIGO NFPA 704

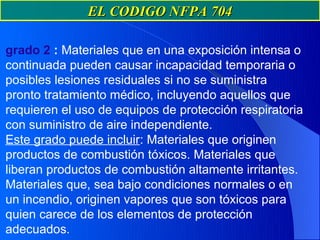

grado 2 : Materiales que en una exposición intensa o
continuada pueden causar incapacidad temporaria o
posibles lesiones residuales si no se suministra
pronto tratamiento médico, incluyendo aquellos que
requieren el uso de equipos de protección respiratoria
con suministro de aire independiente.
Este grado puede incluir: Materiales que originen
productos de combustión tóxicos. Materiales que
liberan productos de combustión altamente irritantes.
Materiales que, sea bajo condiciones normales o en
un incendio, originen vapores que son tóxicos para
quien carece de los elementos de protección
adecuados.

13. EL CODIGO NFPA 704
grado 1 : Materiales que por su exposición pueden
causar irritación , pero solamente producen lesiones
residuales menores si no se administra tratamiento
médico, incluye a aquellos que requieren el uso de
una máscara de gas aprobada.
Este grado puede incluir: Materiales que en
condiciones de incendio pueden originar productos de
combustión tóxicos. Materiales que en contacto con la
piel pueden causar irritación sin destrucción de los
tejidos.
grado 0 : Materiales que en una exposición en
condiciones de incendio no ofrecen riesgos mayores
que los que dan los materiales combustibles
corrientes.

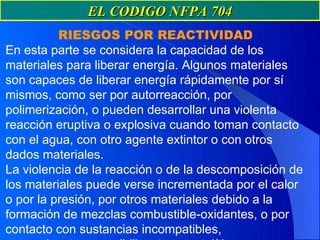

14. EL CODIGO NFPA 704
RIESGOS POR REACTIVIDAD
En esta parte se considera la capacidad de los
materiales para liberar energía. Algunos materiales
son capaces de liberar energía rápidamente por sí
mismos, como ser por autorreacción, por
polimerización, o pueden desarrollar una violenta
reacción eruptiva o explosiva cuando toman contacto
con el agua, con otro agente extintor o con otros
dados materiales.
La violencia de la reacción o de la descomposición de
los materiales puede verse incrementada por el calor
o por la presión, por otros materiales debido a la
formación de mezclas combustible-oxidantes, o por
contacto con sustancias incompatibles,

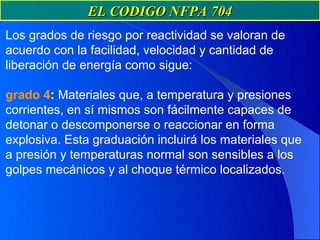

15. EL CODIGO NFPA 704
Los grados de riesgo por reactividad se valoran de
acuerdo con la facilidad, velocidad y cantidad de
liberación de energía como sigue:
grado 4: Materiales que, a temperatura y presiones
corrientes, en sí mismos son fácilmente capaces de
detonar o descomponerse o reaccionar en forma
explosiva. Esta graduación incluirá los materiales que
a presión y temperaturas normal son sensibles a los
golpes mecánicos y al choque térmico localizados.

16. EL CODIGO NFPA 704

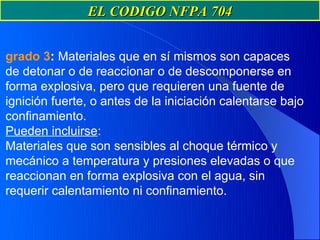

grado 3: Materiales que en sí mismos son capaces
de detonar o de reaccionar o de descomponerse en
forma explosiva, pero que requieren una fuente de
ignición fuerte, o antes de la iniciación calentarse bajo
confinamiento.
Pueden incluirse:
Materiales que son sensibles al choque térmico y
mecánico a temperatura y presiones elevadas o que
reaccionan en forma explosiva con el agua, sin
requerir calentamiento ni confinamiento.

17. EL CODIGO NFPA 704

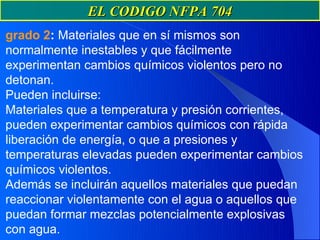

grado 2: Materiales que en sí mismos son
normalmente inestables y que fácilmente
experimentan cambios químicos violentos pero no
detonan.
Pueden incluirse:
Materiales que a temperatura y presión corrientes,
pueden experimentar cambios químicos con rápida
liberación de energía, o que a presiones y
temperaturas elevadas pueden experimentar cambios
químicos violentos.
Además se incluirán aquellos materiales que puedan
reaccionar violentamente con el agua o aquellos que
puedan formar mezclas potencialmente explosivas
con agua.

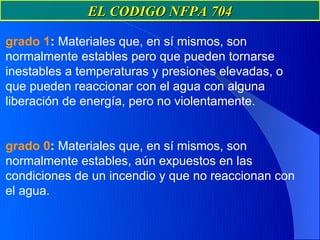

18. EL CODIGO NFPA 704
grado 1: Materiales que, en sí mismos, son
normalmente estables pero que pueden tornarse
inestables a temperaturas y presiones elevadas, o
que pueden reaccionar con el agua con alguna
liberación de energía, pero no violentamente.
grado 0: Materiales que, en sí mismos, son
normalmente estables, aún expuestos en las
condiciones de un incendio y que no reaccionan con
el agua.

19. EL CODIGO NFPA 704

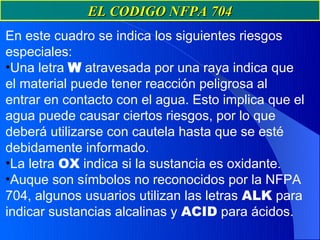

En este cuadro se indica los siguientes riesgos
especiales:
•Una letra W atravesada por una raya indica que
el material puede tener reacción peligrosa al
entrar en contacto con el agua. Esto implica que el
agua puede causar ciertos riesgos, por lo que
deberá utilizarse con cautela hasta que se esté
debidamente informado.
•La letra OX indica si la sustancia es oxidante.
•Auque son símbolos no reconocidos por la NFPA
704, algunos usuarios utilizan las letras ALK para
indicar sustancias alcalinas y ACID para ácidos.

20. EL CODIGO NFPA 704

21. EL CODIGO NFPA 704

22. EL CODIGO NFPA 704

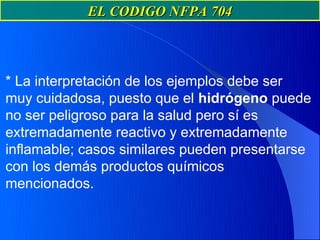

* La interpretación de los ejemplos debe ser
muy cuidadosa, puesto que el hidrógeno puede
no ser peligroso para la salud pero sí es
extremadamente reactivo y extremadamente
inflamable; casos similares pueden presentarse
con los demás productos químicos
mencionados.

23. EL CODIGO NFPA 704

24. EL CODIGO NFPA 704

25. EL CODIGO NFPA 704

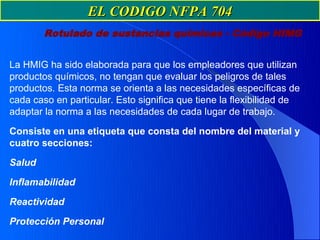

Rotulado de sustancias químicas - Código HIMG
La HMIG ha sido elaborada para que los empleadores que utilizan
productos químicos, no tengan que evaluar los peligros de tales
productos. Esta norma se orienta a las necesidades específicas de
cada caso en particular. Esto significa que tiene la flexibilidad de
adaptar la norma a las necesidades de cada lugar de trabajo.

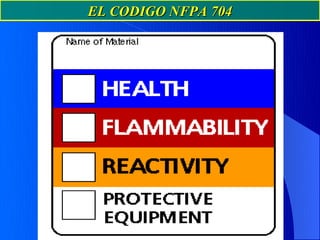

Consiste en una etiqueta que consta del nombre del material y
cuatro secciones:
Salud
Inflamabilidad
Reactividad

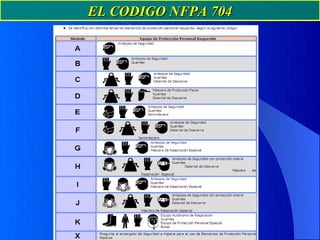

Protección Personal

26. EL CODIGO NFPA 704

27. EL CODIGO NFPA 704

28. EL CODIGO NFPA 704

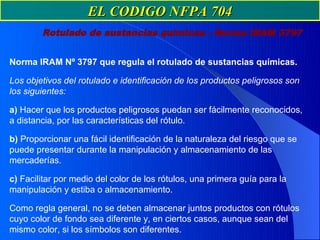

Rotulado de sustancias químicas - Norma IRAM 3797
Norma IRAM Nº 3797 que regula el rotulado de sustancias químicas.
Los objetivos del rotulado e identificación de los productos peligrosos son
los siguientes:
a) Hacer que los productos peligrosos puedan ser fácilmente reconocidos,
a distancia, por las características del rótulo.
b) Proporcionar una fácil identificación de la naturaleza del riesgo que se
puede presentar durante la manipulación y almacenamiento de las
mercaderías.
c) Facilitar por medio del color de los rótulos, una primera guía para la
manipulación y estiba o almacenamiento.
Como regla general, no se deben almacenar juntos productos con rótulos
cuyo color de fondo sea diferente y, en ciertos casos, aunque sean del
mismo color, si los símbolos son diferentes.

29. Preguntas ????
Ingº Elmer Llerena E.
ellerena@utpaqp.edu pe
Enero 2010
