1. SISTEMA DE PALANCAS RAUL GUARDA STROBEL KINESIOLOGO

2. Las Palancas Una palanca representa una barra rígida que se apoya y rota alrededor de un eje. Las palancas sirven para mover un objeto o resistencia .

3. Las palancas están constituidas de: El fulcro (E ): Es el punto de apoyo donde pivotea la palanca o eje de rotación. Aplicación de la fuerza (F ). Representa el punto donde se aplica la fuerza a la palanca. En el cuerpo humano, la acción de los músculos producen la Fuerza. Punto de aplicación de la resistencia (R ): Es el peso que se va a mover. Puede ser el centro de gravedad del segmento que se mueve o un peso externo que se le añade a la palanca o una combinación de ambos. Brazo de resistencia (BR ): Es aquella porción de la palanca que se encuentra entre el punto de pivote y el peso o resistencia. Brazo de fuerza (BF ): Representa la distancia comprendida entre el punto de aplicación de la fuerza y el eje de rotación.

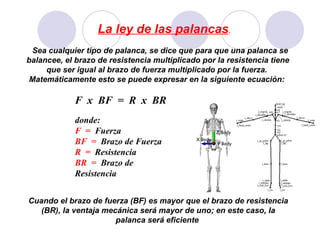

4. La ley de las palancas . Sea cualquier tipo de palanca, se dice que para que una palanca se balancee, el brazo de resistencia multiplicado por la resistencia tiene que ser igual al brazo de fuerza multiplicado por la fuerza. Matemáticamente esto se puede expresar en la siguiente ecuación: Cuando el brazo de fuerza (BF) es mayor que el brazo de resistencia (BR), la ventaja mecánica será mayor de uno; en este caso, la palanca será eficiente F x BF = R x BR donde: F = Fuerza BF = Brazo de Fuerza R = Resistencia BR = Brazo de Resistencia

5. El esqueleto del organismo humano es un sistema compuesto de palancas; puesto que una palanca puede tener cualquier forma. Cada hueso largo en el cuerpo puede ser visualizado como una barra rígida que transmite y modifica la fuerza y el movimiento. Debido a que el organismo humano es un objeto constituido de un sistema de palancas más pequeñas, el cuerpo posee el potencial de producir movimientos como una unidad entera o en sus partes en cuatro posibles patrones o vías. Estos tipos de patrones de movimientos generales son; rectilíneo, angular, curvilíneo y complejos. Todos los movimientos humanos se ejecutan a nivel de las articulaciones y la mayoría de los movimientos en una articulación ocurre alrededor de un eje articular.

6. TIPOS DE PALANCAS Existen tres tipos de palancas, clasificables según las posiciones relativas de la fuerza y la resistencia con respecto al pivote. En el cuerpo humano, el punto de apoyo está ubicado en la articulación que produce el movimiento; la fuerza es generada por los músculos y la resistencia representa la carga a vencer o a equilibrar.

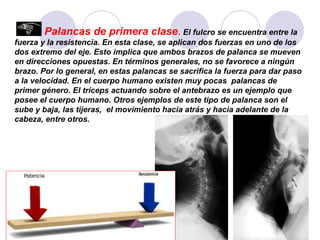

7. Palancas de primera clase . El fulcro se encuentra entre la fuerza y la resistencia. En esta clase, se aplican dos fuerzas en uno de los dos extremo del eje. Esto implica que ambos brazos de palanca se mueven en direcciones opuestas. En términos generales, no se favorece a ningún brazo. Por lo general, en estas palancas se sacrifica la fuerza para dar paso a la velocidad. En el cuerpo humano existen muy pocas palancas de primer género. El tríceps actuando sobre el antebrazo es un ejemplo que posee el cuerpo humano. Otros ejemplos de este tipo de palanca son el sube y baja, las tijeras, el movimiento hacia atrás y hacia adelante de la cabeza, entre otros.

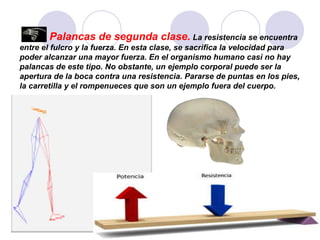

8. Palancas de segunda clase. La resistencia se encuentra entre el fulcro y la fuerza. En esta clase, se sacrifica la velocidad para poder alcanzar una mayor fuerza. En el organismo humano casi no hay palancas de este tipo. No obstante, un ejemplo corporal puede ser la apertura de la boca contra una resistencia. Pararse de puntas en los pies, la carretilla y el rompenueces que son un ejemplo fuera del cuerpo.

9. Palancas de tercera clase . Son aquellas que se crean cuando la fuerza está entre el fulcro de un extremo y la resistencia por el otro. En este tipo de palanca favorece la velocidad o la amplitud de movimiento. La mayoría de los músculos que rotan sus segmentos distales son considerados como una palanca de tercer género. El bíceps braquial actuando sobre el antebrazo es un ejemplo común que se encuentra dentro del sistema musculo-esquelético y tendinoso del cuerpo humano.

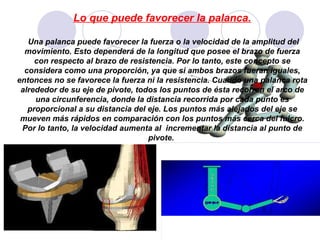

10. Lo que puede favorecer la palanca. Una palanca puede favorecer la fuerza o la velocidad de la amplitud del movimiento. Esto dependerá de la longitud que posee el brazo de fuerza con respecto al brazo de resistencia. Por lo tanto, este concepto se considera como una proporción, ya que si ambos brazos fueran iguales, entonces no se favorece la fuerza ni la resistencia. Cuando una palanca rota alrededor de su eje de pivote, todos los puntos de ésta recorren el arco de una circunferencia, donde la distancia recorrida por cada punto es proporcional a su distancia del eje. Los puntos más alejados del eje se mueven más rápidos en comparación con los puntos más cerca del fulcro. Por lo tanto, la velocidad aumenta al incrementar la distancia al punto de pivote.

11. Cantidad del Movimiento La cantidad o magnitud de un movimiento rotatorio puede ser expresado en grados o radianes. Un segmento se mueve a través de 360° o 6.28 radianes cuando se describe un círculo completo. Un radian representa la proporción de un arco al radio de su círculo. Un radián es igual a 57.3°. Un grado es igual a 0.01745 radianes. Para poder medir el arco de movimiento de una articulación (palanca) en grados se requiere el uso de un goniómetro.
