Este documento presenta 9 prácticas de simulación de semáforos y sistemas de tráfico usando PLC. Cada práctica describe brevemente los materiales utilizados y cómo simula un sistema como un semáforo de 2/3 focos, tráfico con semáforos, silo con llenado y contador, puerta de garaje y más usando contactos, relevadores, temporizadores y lámparas indicadoras en el PLC. Diagramas detallados muestran la configuración para cada simulación.

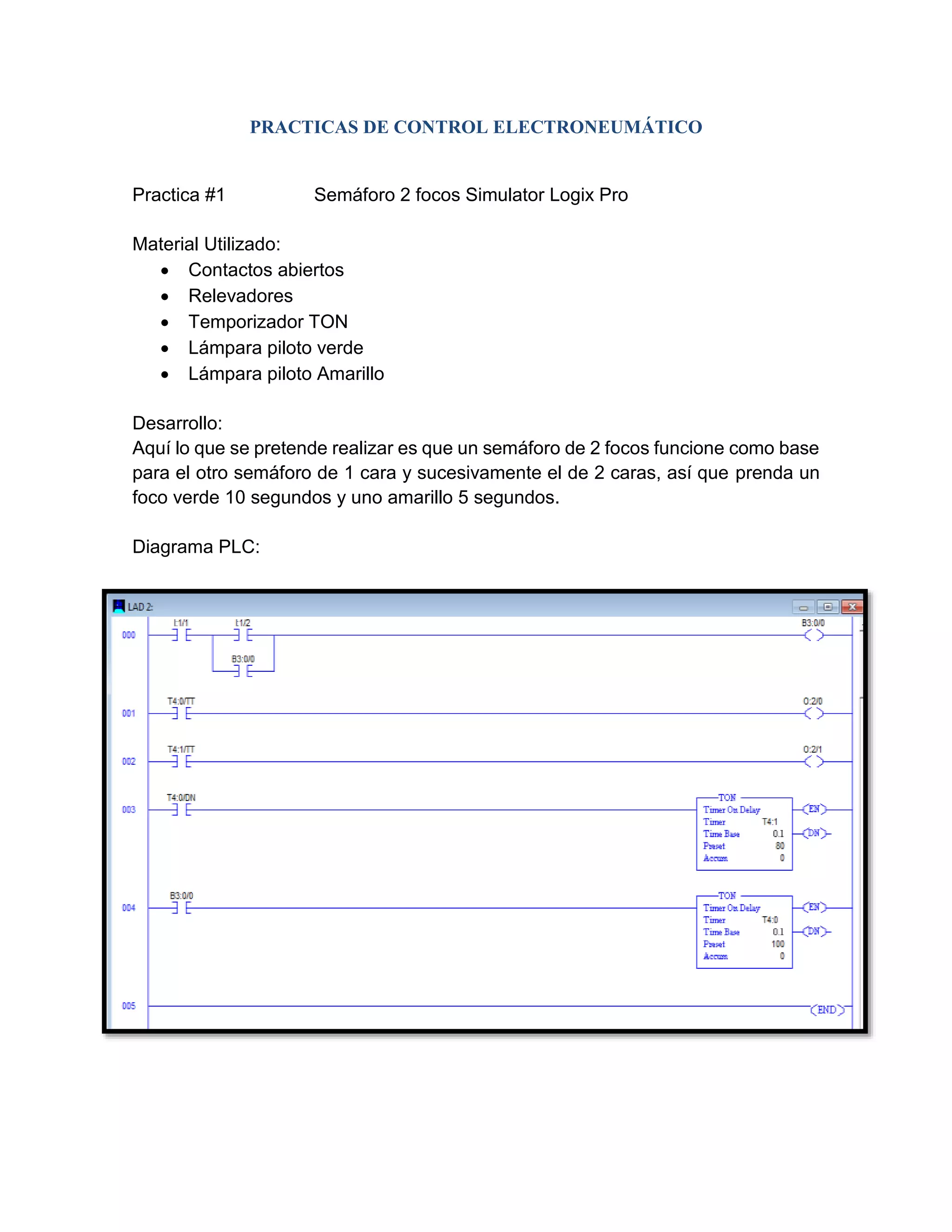

1. Practica #1 Semáforo 2 focos Simulator Logix Pro
Material Utilizado:
 Contactos abiertos
 Relevadores
 Temporizador TON
 Lámpara piloto verde
 Lámpara piloto Amarillo
Desarrollo:
Aquí lo que se pretende realizar es que un semáforo de 2 focos funcione como base
para el otro semáforo de 1 cara y sucesivamente el de 2 caras, así que prenda un
foco verde 10 segundos y uno amarillo 5 segundos.
Diagrama PLC:
PRACTICAS DE CONTROL ELECTRONEUMÁTICO

2. Practica #2 Semáforo 3 Focos Cíclico
Material Utilizado:
 Contactos abiertos
 Contactos cerrados
 Relevadores
 Temporizadores TON
 Lámpara piloto verde, amarillo y rojo
Desarrollo:
Aquí ya tenemos lo que es la primera cara del semáforo en donde primero se
activara el foco verde 10 segundos, seguido por el amarillo 5 segundos y finalmente
por el rojo 15 segundos haciendo así una simulación de un semáforo como en la
vida real.
Diagrama PLC
PRACTICAS DE CONTROL ELECTRONEUMÁTICO

3. Practica #3 Semáforo Cíclico Simulador Traficc
Material Utilizado:
 Contactos abiertos
 Contactos cerrados
 Relevadores
 Temporizadores TON
 Lámpara piloto verde, amarillo y rojo.
Desarrollo:
Aquí aremos una simulación de una calle con un semáforo donde hay carros
cruzando pero estos necesitaran que el semáforo este correcto para eso haremos
una conexión donde el semáforo les dé ordenadamente el pase y les indique cuanto
tiempo se detengan.
Diagrama PLC:
PRACTICAS DE CONTROL ELECTRONEUMÁTICO

4. Practica #4 Semáforo doble Cíclico Simulador Traficc
Material Utilizado:
 Contactos abiertos y cerrados
 Relevadores
 Temporizadores TON
 Estación de Botones
 PLC Allen Bradley
 Semáforo Físico
Desarrollo:
Aquí el PlC Allen Bradley descargaríamos este diagrama de PLC para que un
semáforo de doble cara pudiera ser realizado al ponerle un tiempo a los
temporizadores TON en el color verde duraría 10 segundos seguido por el amarillo
con 5 segundos, seguido por el rojo con 15 segundos, así haciendo una simulación
como en la vida real de un semáforo.
Diagrama PLC:
PRACTICAS DE CONTROL ELECTRONEUMÁTICO

5. Practica #5 Simulador Silo
Material Utilizado:
 Contactos abiertos y cerrados
 Relevadores
 Motor
 Sensores
 Contenedor
 Lámparas pilotos
Desarrollo:
Aquí desarrollaremos lo que es una automatización de una banda que funciona por
medio de un motor, el cual lo hacemos funcionar, la banda transporta un contenedor
que por medio de sensores llega al lugar de llenado y se para la banda, después se
introduce al recipiente algún tipo de líquido para que después otro sensor detecte
que se allá llenado correctamente y sigue el proceso.
Diagrama PLC:
PRACTICAS DE CONTROL ELECTRONEUMÁTICO

6. Practica #6 Simulador Silo con contador
Material Utilizado:
 Contactos abiertos y cerrados
 Relevadores
 Motor
 Sensores
 Contenedor
 Lámparas pilotos
Desarrollo:
Aquí desarrollaremos lo que es una automatización de una banda que funciona por
medio de un motor, el cual lo hacemos funcionar, la banda transporta un contenedor
que por medio de sensores llega al lugar de llenado y se para la banda, después se
introduce al recipiente algún tipo de líquido para que después otro sensor detecte
que se allá llenado correctamente pero solamente que esta vez solo llenara 5
recipientes.
Diagrama PLC:
PRACTICAS DE CONTROL ELECTRONEUMÁTICO

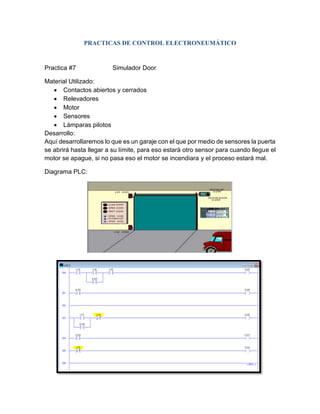

7. Practica #7 Simulador Door
Material Utilizado:
 Contactos abiertos y cerrados
 Relevadores
 Motor
 Sensores
 Lámparas pilotos
Desarrollo:
Aquí desarrollaremos lo que es un garaje con el que por medio de sensores la puerta
se abrirá hasta llegar a su límite, para eso estará otro sensor para cuando llegue el
motor se apague, si no pasa eso el motor se incendiara y el proceso estará mal.
Diagrama PLC:
PRACTICAS DE CONTROL ELECTRONEUMÁTICO

8. Practica #8 PLC Actuador de doble efecto t=10s
Materiales:
 Reley
 Dos temporizadores
 Dos focos
 Dos botones.
Desarrollo:
Dos botones uno de paro y uno de arranque después un reley el cual encavara el
botón de arranque y activara un temporizador el cual activara un foco 10s el cual
pagara después del tiempo que tiene el temporizador y activa otro temporizador el
cual prendera otro foco que penderá 8s y después de este tiempo también apagara.
PRACTICAS DE CONTROL ELECTRONEUMÁTICO

9. Practica #9 Semáforo Doble
Materiales:
 Contactos abiertos
 Temporizadores
 Botones
 Focos
Desarrollo:
Un botón de arranque inicia el sistema y de allí pasa a un contrato que encaba el
sistema y cierra un contrato el cual activa un temporizador el cual cierra un contrato
que activa un foco y otro que activa otro contrato y el cual activa un temporizador el
cual cierra un contrato que activa un foco y otro que activa otro contrato y el cual
activa un temporizador y este reinicia el sistema. Y al mismo tiempo que está este
el otro lado está igual
PRACTICAS DE CONTROL ELECTRONEUMÁTICO
