Este documento presenta varios ejercicios de geometría diédrica. Instruye al lector sobre cómo dibujar puntos en diferentes cuadrantes, situar puntos dados por sus coordenadas, determinar cuadrantes atravesados por rectas, situar puntos en rectas y planos, y razonar si puntos pertenecen a planos dados.

1. PRÁCTICAS DE SISTEMA DIÉDRICO
PUNTO. Dibuja en diédrico los puntos siguientes:
A en el primer cuadrante
B en el tercer cuadrante
C en el 2º bisector
D en el plano horizontal de proyección
PUNTO. Sitúa en diédrico los puntos dados por sus coordenadas. Sitúa cero en el centro.
Especifica posición de cada uno. Dibuja la recta que definen y posición de recta.
A (-50, 30, 30) B (-30, 20, -20) ¿Recta AB?
C (30, -10, 10) D (50, -10, 10) ¿Recta CD?

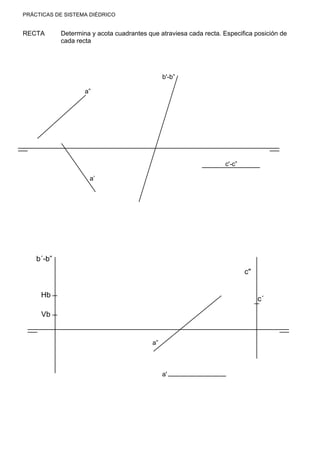

2. PRÁCTICAS DE SISTEMA DIÉDRICO
RECTA Determina y acota cuadrantes que atraviesa cada recta. Especifica posición de
cada recta
a”
a’
b'-b”
c'-c”
Vb
Hb
a”
a'
b´-b”
c´
c"

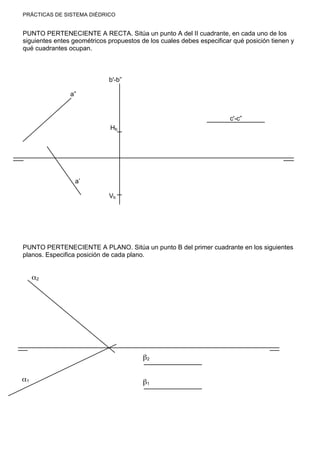

3. PRÁCTICAS DE SISTEMA DIÉDRICO
PUNTO PERTENECIENTE A RECTA. Sitúa un punto A del II cuadrante, en cada uno de los
siguientes entes geométricos propuestos de los cuales debes especificar qué posición tienen y
qué cuadrantes ocupan.
PUNTO PERTENECIENTE A PLANO. Sitúa un punto B del primer cuadrante en los siguientes
planos. Especifica posición de cada plano.
a”
a’
b'-b”
Vb
c'-c”
Hb
α2
α1
β2
β1

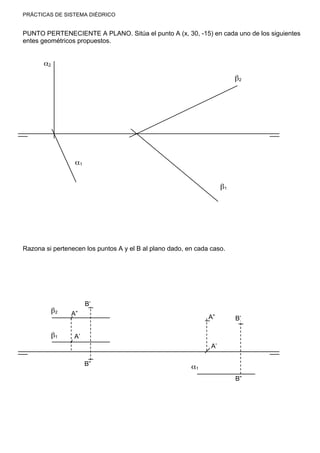

4. PRÁCTICAS DE SISTEMA DIÉDRICO
PUNTO PERTENECIENTE A PLANO. Sitúa el punto A (x, 30, -15) en cada uno de los siguientes
entes geométricos propuestos.
Razona si pertenecen los puntos A y el B al plano dado, en cada caso.
α2
α1
β2
β1
A’
B’
B”
A”β2
β1
α1
B”
B’A”
A’
