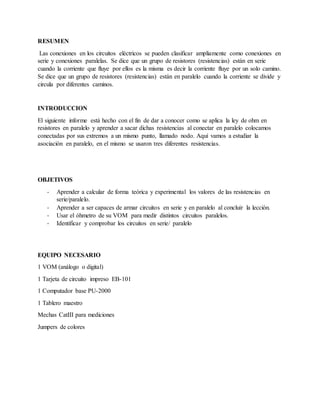

1. RESUMEN
Las conexiones en los circuitos eléctricos se pueden clasificar ampliamente como conexiones en
serie y conexiones paralelas. Se dice que un grupo de resistores (resistencias) están en serie
cuando la corriente que fluye por ellos es la misma es decir la corriente fluye por un solo camino.
Se dice que un grupo de resistores (resistencias) están en paralelo cuando la corriente se divide y
circula por diferentes caminos.
INTRODUCCION
El siguiente informe está hecho con el fin de dar a conocer como se aplica la ley de ohm en
resistores en paralelo y aprender a sacar dichas resistencias al conectar en paralelo colocamos
conectadas por sus extremos a un mismo punto, llamado nodo. Aquí vamos a estudiar la
asociación en paralelo, en el mismo se usaron tres diferentes resistencias.
OBJETIVOS
- Aprender a calcular de forma teórica y experimental los valores de las resistencias en
serie/paralelo.
- Aprender a ser capaces de armar circuitos en serie y en paralelo al concluir la lección.
- Usar el óhmetro de su VOM para medir distintos circuitos paralelos.
- Identificar y comprobar los circuitos en serie/ paralelo
EQUIPO NECESARIO
1 VOM (análogo o digital)
1 Tarjeta de circuito impreso EB-101
1 Computador base PU-2000
1 Tablero maestro
Mechas CatIII para mediciones
Jumpers de colores

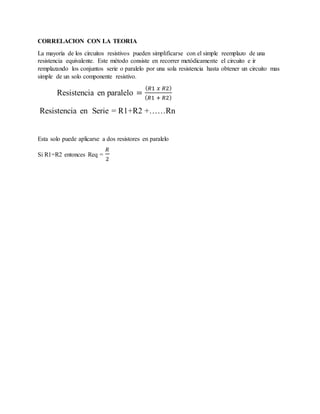

2. CORRELACION CON LA TEORIA
La mayoría de los circuitos resistivos pueden simplificarse con el simple reemplazo de una
resistencia equivalente. Este método consiste en recorrer metódicamente el circuito e ir
remplazando los conjuntos serie o paralelo por una sola resistencia hasta obtener un circuito mas
simple de un solo componente resistivo.
Resistencia en paralelo =
( 𝑅1 𝑥 𝑅2)
( 𝑅1 + 𝑅2)
Resistencia en Serie = R1+R2 +……Rn
Esta solo puede aplicarse a dos resistores en paralelo
Si R1=R2 entonces Req =
𝑅
2

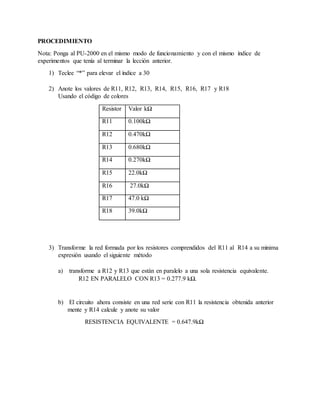

3. PROCEDIMIENTO
Nota: Ponga al PU-2000 en el mismo modo de funcionamiento y con el mismo índice de
experimentos que tenía al terminar la lección anterior.
1) Teclee “*” para elevar el índice a 30
2) Anote los valores de R11, R12, R13, R14, R15, R16, R17 y R18
Usando el código de colores
Resistor Valor kΩ
R11 0.100kΩ
R12 0.470kΩ
R13 0.680kΩ
R14 0.270kΩ
R15 22.0kΩ
R16 27.0kΩ
R17 47.0 kΩ
R18 39.0kΩ
3) Transforme la red formada por los resistores comprendidos del R11 al R14 a su minima
expresión usando el siguiente método
a) transforme a R12 y R13 que están en paralelo a una sola resistencia equivalente.
R12 EN PARALELO CON R13 = 0.277.9 kΩ.
b) El circuito ahora consiste en una red serie con R11 la resistencia obtenida anterior
mente y R14 calcule y anote su valor
RESISTENCIA EQUIVALENTE = 0.647.9kΩ

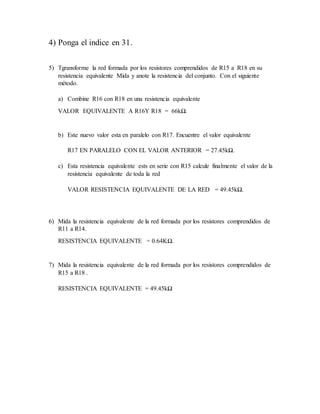

4. 4) Ponga el indice en 31.
5) Tgransforme la red formada por los resistores comprendidos de R15 a R18 en su
resistencia equivalente Mida y anote la resistencia del conjunto. Con el siguiente
método.
a) Combine R16 con R18 en una resistencia equivalente
VALOR EQUIVALENTE A R16Y R18 = 66kΩ.
b) Este nuevo valor esta en paralelo con R17. Encuentre el valor equivalente
R17 EN PARALELO CON EL VALOR ANTERIOR = 27.45kΩ.
c) Esta resistencia equivalente ests en serie con R15 calcule finalmente el valor de la
resistencia equivalente de toda la red
VALOR RESISTENCIA EQUIVALENTE DE LA RED = 49.45kΩ.
6) Mida la resistencia equivalente de la red formada por los resistores comprendidos de
R11 a R14.
RESISTENCIA EQUIVALENTE = 0.64KΩ.
7) Mida la resistencia equivalente de la red formada por los resistores comprendidos de
R15 a R18 .
RESISTENCIA EQUIVALENTE = 49.45kΩ

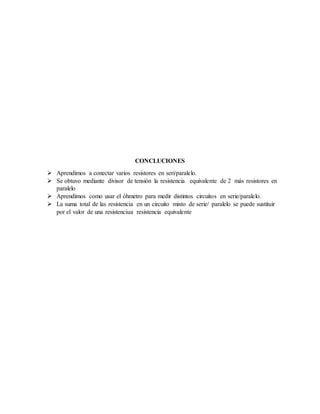

5. CONCLUCIONES
 Aprendimos a conectar varios resistores en seri/paralelo.
 Se obtuvo mediante divisor de tensión la resistencia equivalente de 2 más resistores en
paralelo
 Aprendimos como usar el óhmetro para medir distintos circuitos en serie/paralelo.
 La suma total de las resistencia en un circuito mixto de serie/ paralelo se puede sustituir
por el valor de una resistenciua resistencia equivalente
