Este documento presenta un proyecto de control de temperatura realizado por estudiantes de Ingeniería Industrial de la Universidad Técnica de Ambato. El proyecto utiliza un sensor LM35 para medir la temperatura y un PIC 18F2550 para controlar relés de calentamiento y enfriamiento con el fin de mantener la temperatura entre 19°C y 25°C. El documento describe los componentes, funcionamiento y aplicaciones de este sistema de control de temperatura.

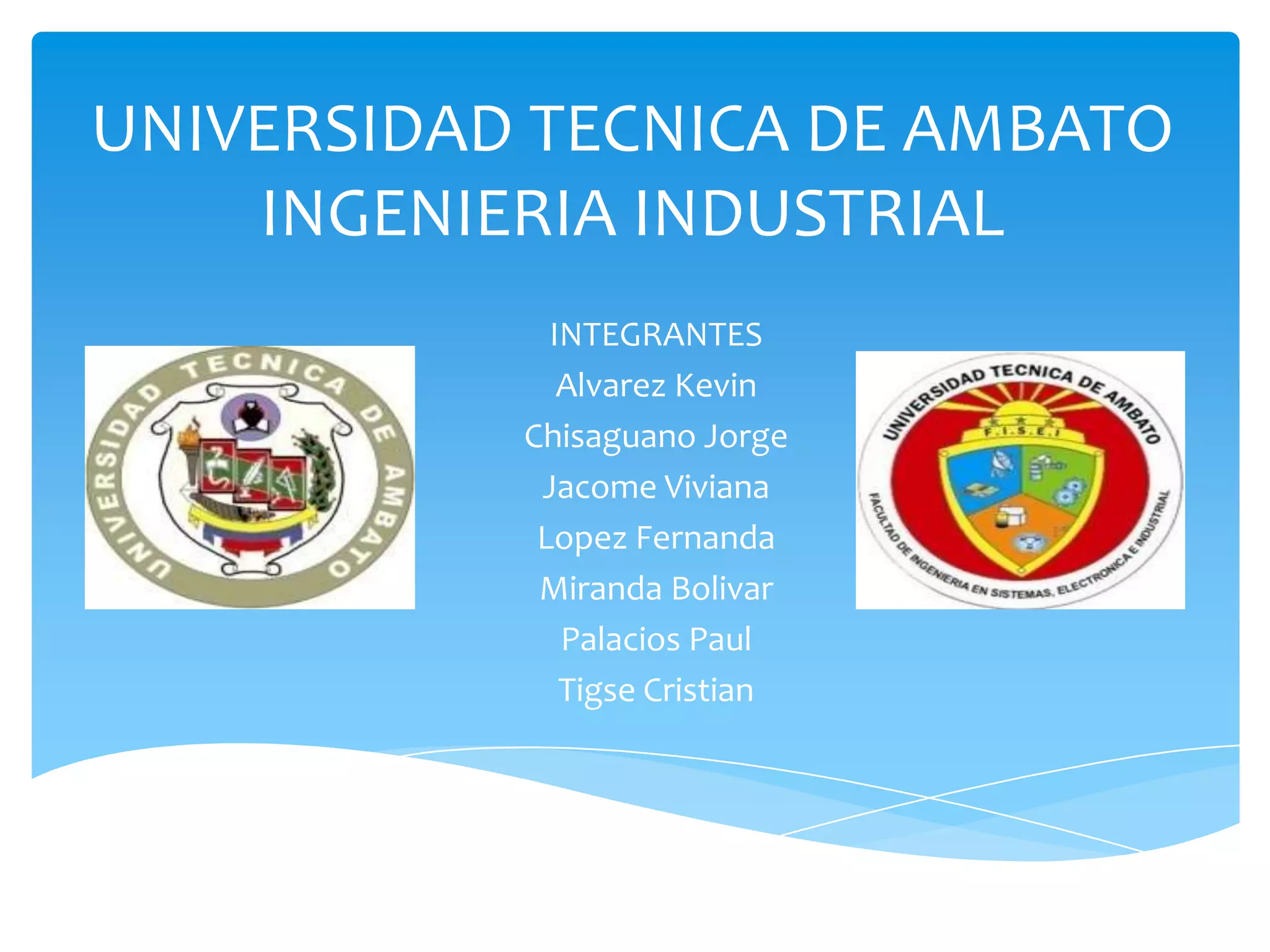

1. UNIVERSIDAD TECNICA DE AMBATO
INGENIERIA INDUSTRIAL
INTEGRANTES
Alvarez Kevin
Chisaguano Jorge
Jacome Viviana
Lopez Fernanda
Miranda Bolivar
Palacios Paul
Tigse Cristian

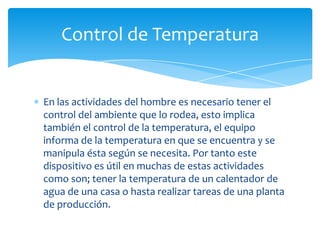

2. Control de Temperatura
En las actividades del hombre es necesario tener el
control del ambiente que lo rodea, esto implica
también el control de la temperatura, el equipo
informa de la temperatura en que se encuentra y se
manipula ésta según se necesita. Por tanto este
dispositivo es útil en muchas de estas actividades
como son; tener la temperatura de un calentador de
agua de una casa o hasta realizar tareas de una planta
de producción.

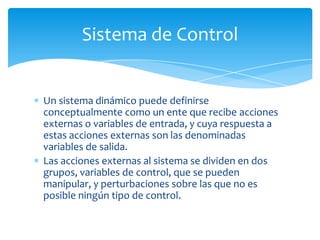

3. Sistema de Control
Un sistema dinámico puede definirse
conceptualmente como un ente que recibe acciones
externas o variables de entrada, y cuya respuesta a
estas acciones externas son las denominadas
variables de salida.
Las acciones externas al sistema se dividen en dos
grupos, variables de control, que se pueden
manipular, y perturbaciones sobre las que no es
posible ningún tipo de control.

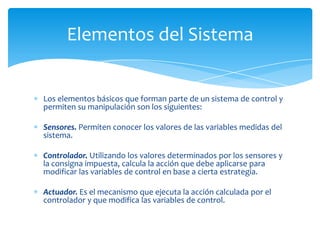

4. Elementos del Sistema
Los elementos básicos que forman parte de un sistema de control y
permiten su manipulación son los siguientes:
Sensores. Permiten conocer los valores de las variables medidas del
sistema.
Controlador. Utilizando los valores determinados por los sensores y
la consigna impuesta, calcula la acción que debe aplicarse para
modificar las variables de control en base a cierta estrategia.
Actuador. Es el mecanismo que ejecuta la acción calculada por el
controlador y que modifica las variables de control.

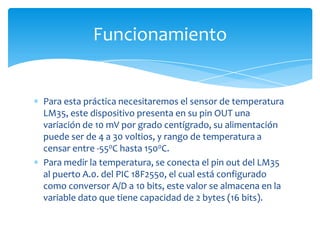

5. Funcionamiento
Para esta práctica necesitaremos el sensor de temperatura
LM35, este dispositivo presenta en su pin OUT una
variación de 10 mV por grado centígrado, su alimentación
puede ser de 4 a 30 voltios, y rango de temperatura a
censar entre -550C hasta 1500C.
Para medir la temperatura, se conecta el pin out del LM35
al puerto A.0. del PIC 18F2550, el cual está configurado
como conversor A/D a 10 bits, este valor se almacena en la
variable dato que tiene capacidad de 2 bytes (16 bits).

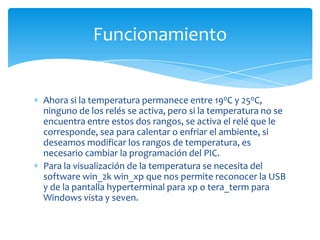

6. Funcionamiento
Ahora si la temperatura permanece entre 190C y 250C,
ninguno de los relés se activa, pero si la temperatura no se
encuentra entre estos dos rangos, se activa el relé que le
corresponde, sea para calentar o enfriar el ambiente, si
deseamos modificar los rangos de temperatura, es
necesario cambiar la programación del PIC.
Para la visualización de la temperatura se necesita del
software win_2k win_xp que nos permite reconocer la USB
y de la pantalla hyperterminal para xp o tera_term para
Windows vista y seven.

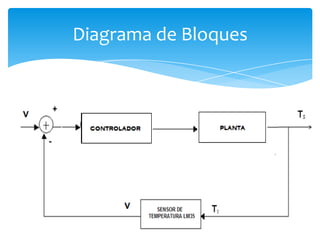

7. Diagrama de Bloques

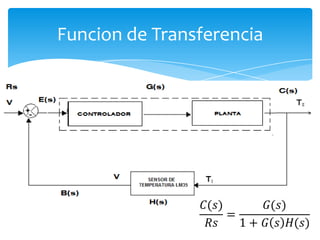

8. Funcion de Transferencia

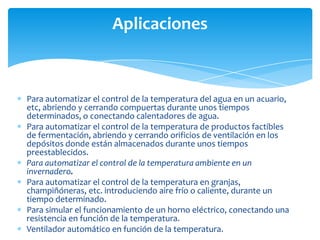

9. Aplicaciones
Para automatizar el control de la temperatura del agua en un acuario,
etc, abriendo y cerrando compuertas durante unos tiempos
determinados, o conectando calentadores de agua.
Para automatizar el control de la temperatura de productos factibles
de fermentación, abriendo y cerrando orificios de ventilación en los
depósitos donde están almacenados durante unos tiempos
preestablecidos.
Para automatizar el control de la temperatura ambiente en un
invernadero.
Para automatizar el control de la temperatura en granjas,
champiñóneras, etc. introduciendo aire frío o caliente, durante un
tiempo determinado.
Para simular el funcionamiento de un horno eléctrico, conectando una
resistencia en función de la temperatura.
Ventilador automático en función de la temperatura.
