Este documento trata sobre sistemas automáticos y de control. Explica los conceptos de lazo abierto y lazo cerrado, componentes de sistemas de control como sensores, controladores, actuadores y PLC. También describe transductores, generadores de consigna, comparadores y diferentes tipos de controladores como proporcional, integral y derivativo.

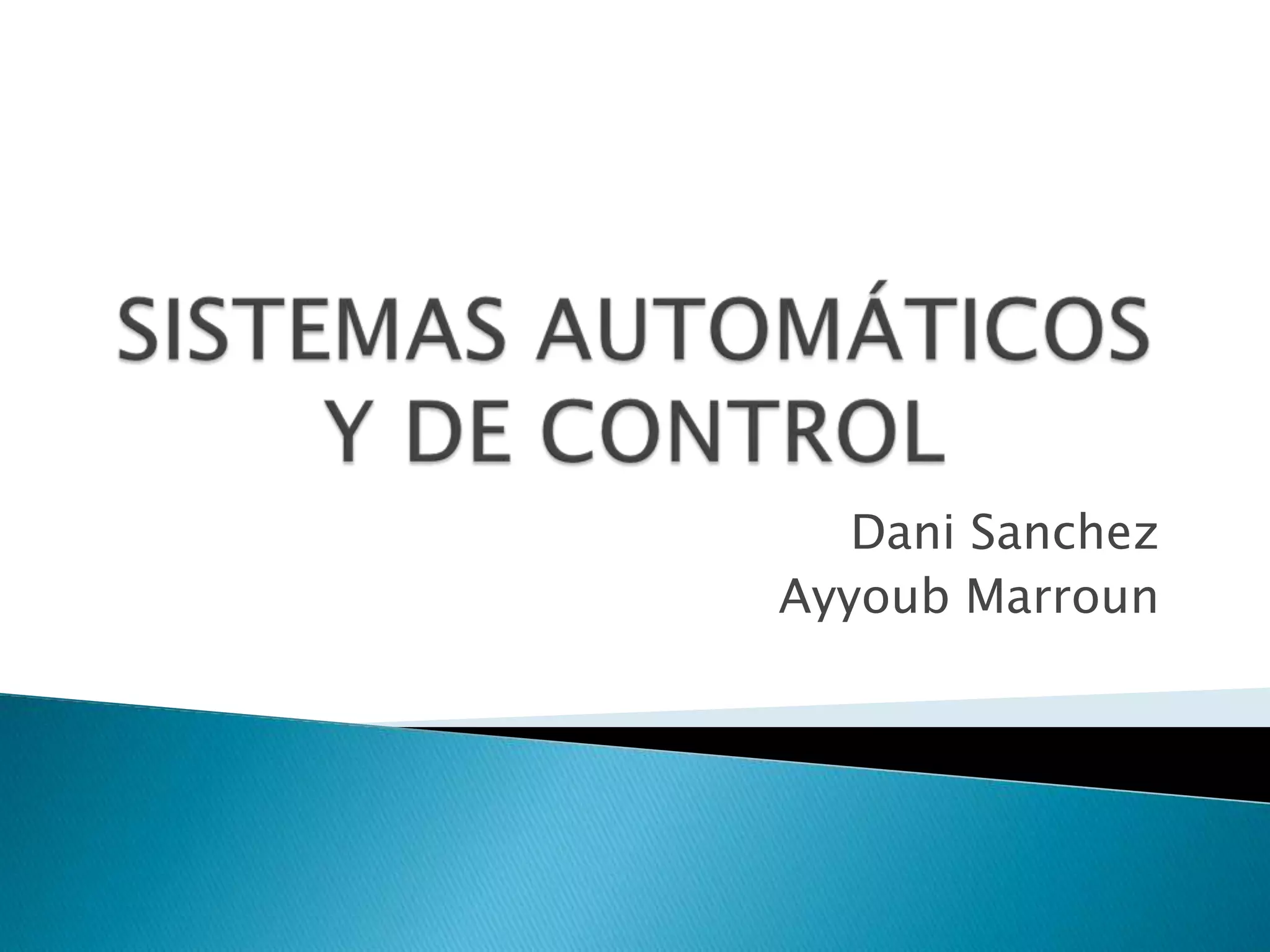

1. SISTEMAS AUTOMÁTICOS Y DE CONTROLDaniSanchezAyyoubMarroun

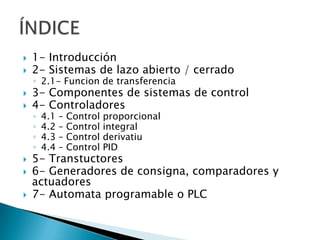

2. 1- Introducción2- Sistemas de lazo abierto / cerrado2.1- Funcion de transferencia3- Componentes de sistemas de control4- Controladores4.1 – Control proporcional4.2 – Control integral4.3 – Control derivatiu4.4 – Control PID5- Transtuctores6- Generadores de consigna, comparadores y actuadores7- Automata programable o PLCÍNDICE

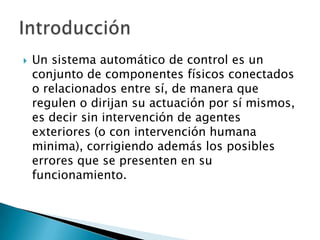

3. Un sistema automático de control es un conjunto de componentes físicos conectados o relacionados entre sí, de manera que regulen o dirijan su actuación por sí mismos, es decir sin intervención de agentes exteriores (o con intervención humana minima), corrigiendo además los posibles errores que se presenten en su funcionamiento.Introducción

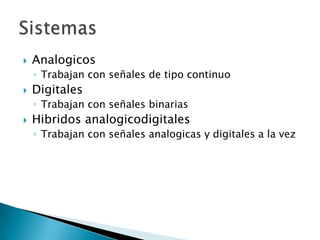

4. AnalogicosTrabajan con señales de tipo continuo DigitalesTrabajan con señales binariasHibridosanalogicodigitalesTrabajan con señales analogicas y digitales a la vezSistemas

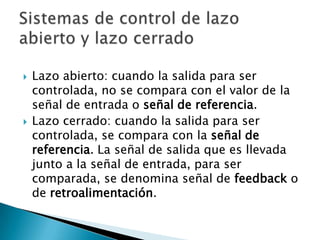

5. Lazo abierto: cuando la salida para ser controlada, no se compara con el valor de la señal de entrada o señal de referencia.Lazo cerrado: cuando la salida para ser controlada, se compara con la señal de referencia. La señal de salida que es llevada junto a la señal de entrada, para ser comparada, se denomina señal de feedback o de retroalimentación.Sistemas de control de lazo abierto y lazo cerrado

6. Se caracterizan porque, una vez hechas las actividades, ejecutan un proceso durante un tiempo fijado, independientemente del resultado obtenido, el cual no es comprobado. Lazo abierto

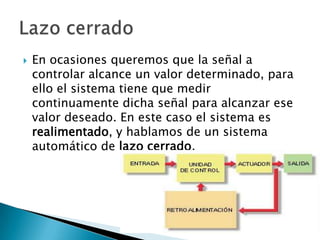

7. En ocasiones queremos que la señal a controlar alcance un valor determinado, para ello el sistema tiene que medir continuamente dicha señal para alcanzar ese valor deseado. En este caso el sistema es realimentado, y hablamos de un sistema automático de lazo cerrado. Lazo cerrado

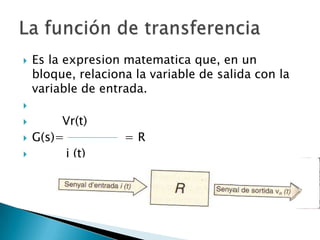

8. Es la expresionmatematica que, en un bloque, relaciona la variable de salida con la variable de entrada.Vr(t)G(s)= = R i (t)La función de transferencia

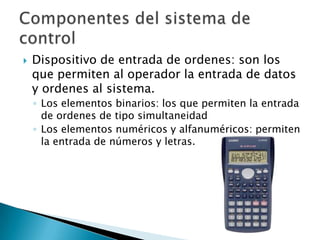

9. Dispositivo de entrada de ordenes: son los que permiten al operador la entrada de datos y ordenes al sistema.Los elementos binarios: los que permiten la entrada de ordenes de tipo simultaneidad Los elementos numéricos y alfanuméricos: permiten la entrada de números y letras.Componentes del sistema de control

10. Dispositivo de entrada de información: son constituidos basicamente por sensoresComponentes del sistema de control

11. Controlador: constituye el sistema de tratamiento de la información del proceso, i establece la manera de cómo se tienen que combinar las entradas de informacionComponentes del sistema de control

12. Dispositivos de salida de información: Son los que se comunican con el operador Componentes del sistema de control

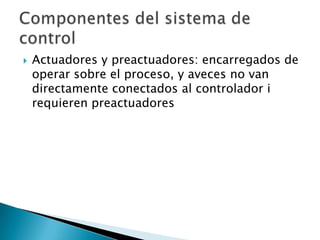

13. Actuadores y preactuadores: encarregados de operar sobre el proceso, y aveces no van directamente conectados al controlador i requieren preactuadoresComponentes del sistema de control

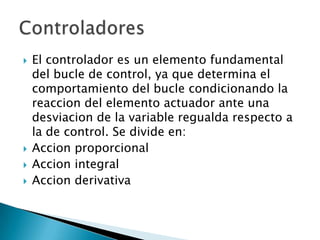

14. El controlador es un elemento fundamental del bucle de control, ya que determina el comportamiento del bucle condicionando la reaccion del elemento actuador ante una desviacion de la variable regualda respecto a la de control. Se divide en:Accion proporcionalAccion integralAccion derivativaControladores

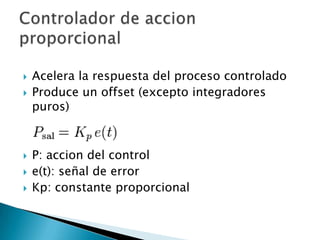

15. Acelera la respuesta del proceso controladoProduce un offset (excepto integradores puros)P: accion del controle(t): señal de errorKp: constante proporcionalControlador de accion proporcional

16. Elimina todo offsetEleva las desviaciones máximasProduce respuestas arrastradas y largas oscilacionesEl aumento de Kc aumenta acelera la respuesta pero produce más oscilaciones y puede llegar a desestabilizar el sistemaIsalControlador integral

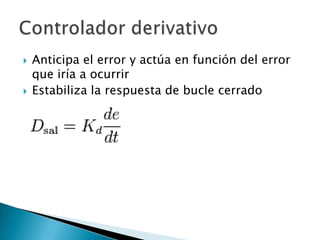

17. Anticipa el error y actúa en función del error que iría a ocurrirEstabiliza la respuesta de bucle cerradoControlador derivativo

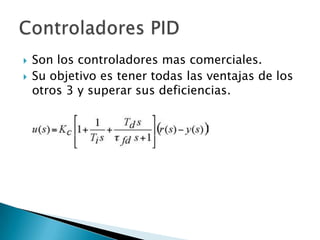

18. Son los controladores mas comerciales. Su objetivo es tener todas las ventajas de los otros 3 y superar sus deficiencias.Controladores PID

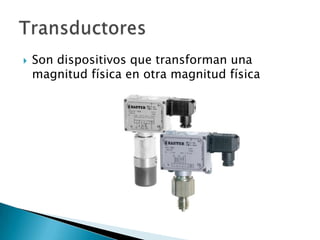

19. Son dispositivos que transforman una magnitud física en otra magnitud físicaTransductores

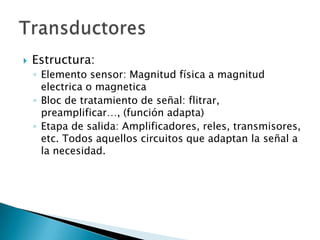

20. Estructura:Elemento sensor: Magnitud física a magnitud electrica o magneticaBloc de tratamiento de señal: flitrar, preamplificar…, (función adapta)Etapa de salida: Amplificadores, reles, transmisores, etc. Todos aquellos circuitos que adaptan la señal a la necesidad.Transductores

21. Clasificación de transductoresActivos: generan directamente la señalPasivos: necesitan alimentacion externa para captar la señalClasificación según como codificar la magnitudAnalogicosDigitalesTodo o nadaTransductores

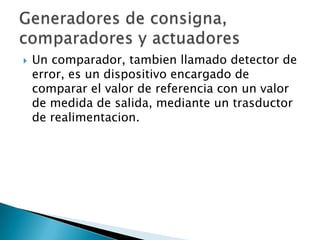

22. Un comparador, tambien llamado detector de error, es un dispositivo encargado de comparar el valor de referencia con un valor de medida de salida, mediante un trasductor de realimentacion.Generadores de consigna, comparadores y actuadores

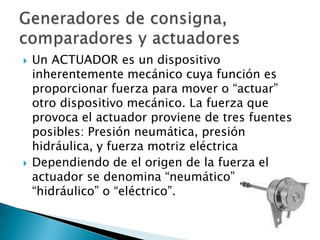

23. Un ACTUADOR es un dispositivo inherentemente mecánico cuya función es proporcionar fuerza para mover o “actuar” otro dispositivo mecánico. La fuerza que provoca el actuador proviene de tres fuentes posibles: Presión neumática, presión hidráulica, y fuerza motriz eléctrica Dependiendo de el origen de la fuerza el actuador se denomina “neumático”, “hidráulico” o “eléctrico”.Generadores de consigna, comparadores y actuadores

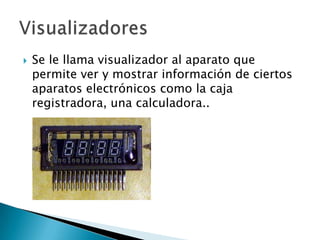

24. Se le llama visualizador al aparato que permite ver y mostrar información de ciertos aparatos electrónicos como la caja registradora, una calculadora..Visualizadores

25. Es una maquina diseñada para hacer en tiempo real y en ambiente industrial, automatismos combinacionales y secuenciales, y pensada para ser programada por personal no informático. El autómata programable o PLC

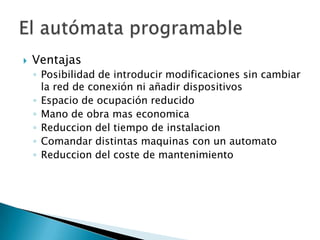

26. VentajasPosibilidad de introducir modificaciones sin cambiar la red de conexión ni añadir dispositivosEspacio de ocupación reducidoMano de obra mas economicaReduccion del tiempo de instalacionComandar distintas maquinas con un automatoReduccion del coste de mantenimientoEl autómata programable

27. InconvenientesNecesidad de disponer de personal con un cierto grado de especializacion para programarlo y hacer mantenimiento posteriorSu precio inicial puede ser un inconveniente, ya que podria ser mas elevado que otras opciones tecnologicasEl autómata programable

28. EstructuraEl autómata programable

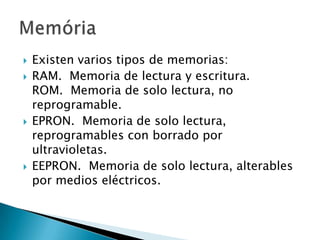

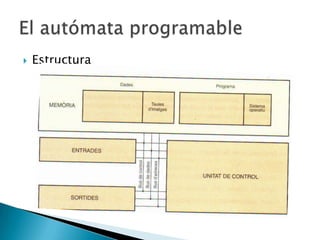

29. Existen varios tipos de memorias:RAM. Memoria de lectura y escritura. ROM. Memoria de solo lectura, no reprogramable. EPRON. Memoria de solo lectura, reprogramables con borrado por ultravioletas. EEPRON. Memoria de solo lectura, alterables por medios eléctricos. Memória
