Este documento presenta un esquema sobre el tema del movimiento en Física y Química de 4o de ESO. Explica conceptos como sistemas de referencia, posición, trayectoria, desplazamiento, velocidad, aceleración y tipos de movimiento como el movimiento rectilíneo uniforme, movimiento rectilíneo uniformemente acelerado y movimiento circular uniforme a través de ecuaciones, representaciones gráficas y ejemplos.

1. FÍSICA Y QUÍMICA 4.º ESO
El movimiento
El movimiento
INICIO ESQUEMA INTERNET
SALIRANTERIOR
1
PARA EMPEZAR
ESQUEMA
INTERNET

2. FÍSICA Y QUÍMICA 4.º ESO
El movimiento

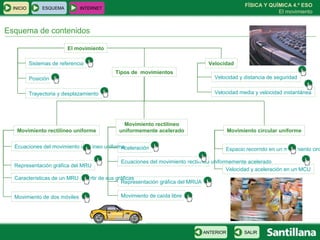

Esquema de contenidos
SALIRANTERIOR
ESQUEMA INTERNETINICIO
El movimiento
Sistemas de referencia
Posición
Trayectoria y desplazamiento
Velocidad
Velocidad y distancia de seguridad
Velocidad media y velocidad instantánea
Tipos de movimientos
Ecuaciones del movimiento rectilíneo uniforme
Representación gráfica del MRU
Características de un MRU a partir de sus gráficas
Movimiento de dos móviles
Movimiento rectilíneo uniforme
Movimiento rectilíneo
uniformemente acelerado
Aceleración
Ecuaciones del movimiento rectilíneo uniformemente acelerado
Representación gráfica del MRUA
Movimiento de caída libre
Movimiento circular uniforme
Espacio recorrido en un movimiento circ
Velocidad y aceleración en un MCU

3. FÍSICA Y QUÍMICA 4.º ESO
El movimiento

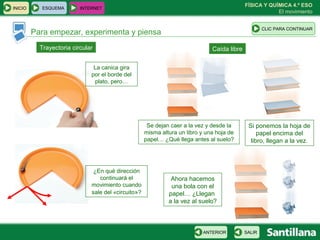

Para empezar, experimenta y piensa
SALIRANTERIOR
CLIC PARA CONTINUAR
ESQUEMA INTERNETINICIO
Trayectoria circular Caída libre
La canica gira
por el borde del
plato, pero…
¿En qué dirección
continuará el
movimiento cuando
sale del «circuito»?
Se dejan caer a la vez y desde la
misma altura un libro y una hoja de
papel… ¿Qué llega antes al suelo?
Ahora hacemos
una bola con el
papel… ¿Llegan
a la vez al suelo?
Si ponemos la hoja de
papel encima del
libro, llegan a la vez.

4. FÍSICA Y QUÍMICA 4.º ESO
El movimiento

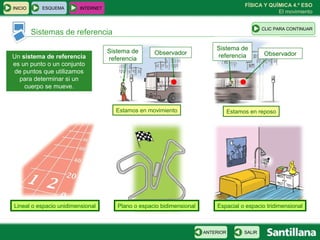

Sistemas de referencia
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
Lineal o espacio unidimensional Plano o espacio bidimensional Espacial o espacio tridimensional
Un sistema de referencia
es un punto o un conjunto
de puntos que utilizamos
para determinar si un
cuerpo se mueve.
Estamos en movimiento Estamos en reposo
Sistema de
referencia
Observador
Sistema de
referencia Observador

5. FÍSICA Y QUÍMICA 4.º ESO
El movimiento

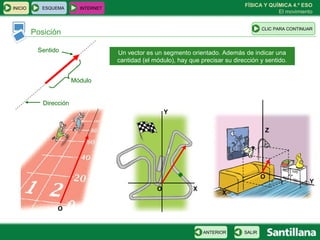

Posición
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
Un vector es un segmento orientado. Además de indicar una
cantidad (el módulo), hay que precisar su dirección y sentido.
Sentido
Módulo
Dirección
O
O X
Y
O
Z
Y
X

6. FÍSICA Y QUÍMICA 4.º ESO
El movimiento

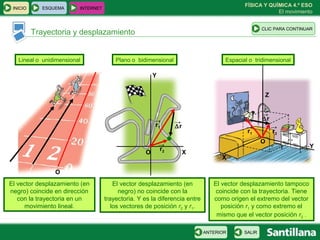

Trayectoria y desplazamiento
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
O
Lineal o unidimensional
El vector desplazamiento (en
negro) coincide en dirección
con la trayectoria en un
movimiento lineal.
Plano o bidimensional Espacial o tridimensional
O X
Y
El vector desplazamiento (en
negro) no coincide con la
trayectoria. Y es la diferencia entre
los vectores de posición r2 y r1.
r1
→
r2
→
∆r
→
O
Z
Y
X
El vector desplazamiento tampoco
coincide con la trayectoria. Tiene
como origen el extremo del vector
posición r1 y como extremo el
mismo que el vector posición r2 .
∆r
→
r2
→
r1
→

7. FÍSICA Y QUÍMICA 4.º ESO
El movimiento

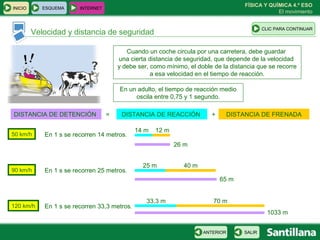

Velocidad y distancia de seguridad
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
DISTANCIA DE DETENCIÓN DISTANCIA DE REACCIÓN DISTANCIA DE FRENADA= +
En un adulto, el tiempo de reacción medio
oscila entre 0,75 y 1 segundo.
Cuando un coche circula por una carretera, debe guardar
una cierta distancia de seguridad, que depende de la velocidad
y debe ser, como mínimo, el doble de la distancia que se recorre
a esa velocidad en el tiempo de reacción.
50 km/h
90 km/h
120 km/h
En 1 s se recorren 14 metros.
En 1 s se recorren 25 metros.
En 1 s se recorren 33,3 metros.
25 m 40 m
65 m
70 m33,3 m
1033 m
14 m 12 m
26 m

8. FÍSICA Y QUÍMICA 4.º ESO
El movimiento

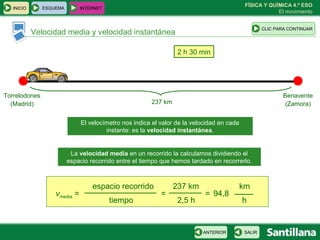

Velocidad media y velocidad instantánea
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
Torrelodones
(Madrid)
Benavente
(Zamora)237 km
2 h 30 min
El velocímetro nos indica el valor de la velocidad en cada
instante: es la velocidad instantánea.
La velocidad media en un recorrido la calculamos dividiendo el
espacio recorrido entre el tiempo que hemos tardado en recorrerlo.
vmedia = 94,8
km
h2,5 h
237 kmespacio recorrido
tiempo
= =

9. FÍSICA Y QUÍMICA 4.º ESO
El movimiento

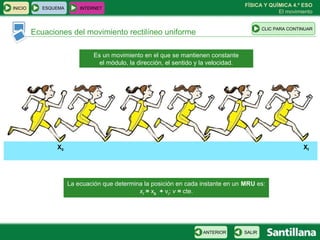

Ecuaciones del movimiento rectilíneo uniforme
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
X0 Xf
La ecuación que determina la posición en cada instante en un MRU es:
xf
= x0
+ vt
; v = cte.
Es un movimiento en el que se mantienen constante
el módulo, la dirección, el sentido y la velocidad.

10. FÍSICA Y QUÍMICA 4.º ESO
El movimiento
Representación gráfica del MRU
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
Un móvil parte de un punto situado a una distancia
de dos metros con respecto al origen de coordenadas
y lleva una velocidad constante de 5 m/s.
xf
= x0 + v ⋅ t → xf
= 2 + 5t
La gráfica x-t es una línea recta que corta al eje
de ordenadas en la posición inicial (x0).
La gráfica v-t es una línea horizontal, paralela
al eje de abscisas, que corta al eje de ordenadas
en el valor de la velocidad del móvil.

11. FÍSICA Y QUÍMICA 4.º ESO
El movimiento
Características de un MRU a partir de sus gráficas
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
Valor del espacio inicial
x0 = 92,5 m
Para conocer la velocidad, leemos los
valores tiempo y posición (t, x) de dos
puntos de la línea y aplicamos la expresión
de la velocidad:
x2 – x1
t2 – t1 10 – 2
30 – 80
= – 6,25 m/s=v =
La ecuación del MRU
correspondiente a la gráfica es:
xf = x0 + v·t → x = 92,5 − 6,25 ⋅ t
Pendiente de la recta

12. FÍSICA Y QUÍMICA 4.º ESO
El movimiento
Movimiento de dos móviles
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
Villarriba Villabajo20 km
Ignacio Alejandro
v = 10 m/s v = 8 m/s
1. Elegimos un origen del sistema de referencia.
x = 0 m x = 20 000 m
2. Elegimos un origen de tiempos
Sale a las once en punto Sale a las once y diez
tI = t tA= t – 600 s
3. Planteamos las ecuaciones de movimiento de cada corredor
x = 10 t x = 20 000 – 8 (t-600)
10 t = 20 000 – 8 (t-600) 10 t + 8 t = 20 000 + 4800 18 t = 24 800 t = 24 800/18 = 1377,8 s
1377,8 s = 23 min4. La posición a la que se encuentran es
x = 10 t = 10 · 1377,8 = 13 778 m = 13,8 km de Villarriba A las 11 h 23 min

13. FÍSICA Y QUÍMICA 4.º ESO
El movimiento

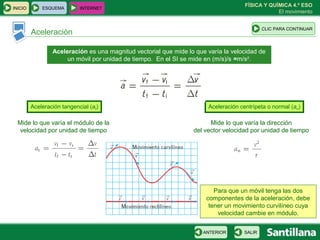

Aceleración
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
Aceleración es una magnitud vectorial que mide lo que varía la velocidad de
un móvil por unidad de tiempo. En el SI se mide en (m/s)/s =m/s2
.
Aceleración tangencial (at) Aceleración centrípeta o normal (an)
Mide lo que varía el módulo de la
velocidad por unidad de tiempo
Mide lo que varía la dirección
del vector velocidad por unidad de tiempo
Para que un móvil tenga las dos
componentes de la aceleración, debe
tener un movimiento curvilíneo cuya
velocidad cambie en módulo.

14. FÍSICA Y QUÍMICA 4.º ESO
El movimiento
Ecuaciones del movimiento rectilíneo uniformemente acelerado
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
El movimiento rectilíneo uniformemente acelerado (MRUA) es un movimiento
cuya trayectoria es una línea recta y cuya aceleración es constante.
Ecuación de posición Ecuación de velocidad
Aceleración tangencial
Durante los primeros
segundos de una carrera de
caballos, podemos
considerar que el
movimiento es MRUA.

15. FÍSICA Y QUÍMICA 4.º ESO
El movimiento
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO

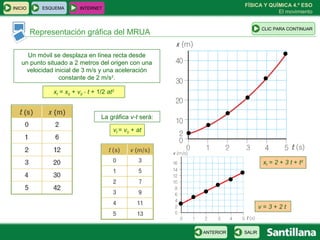

Representación gráfica del MRUA
Un móvil se desplaza en línea recta desde
un punto situado a 2 metros del origen con una
velocidad inicial de 3 m/s y una aceleración
constante de 2 m/s2
.
xf = x0 + v0 ⋅ t + 1/2 at2
La gráfica v-t será:
xf = 2 + 3 t + t2
v = 3 + 2 t
vf = v0 + at

16. FÍSICA Y QUÍMICA 4.º ESO
El movimiento

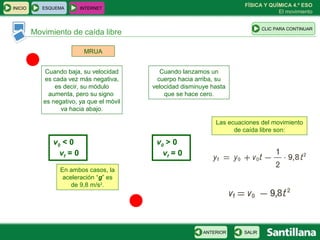

Movimiento de caída libre
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
En ambos casos, la
aceleración “g” es
de 9,8 m/s2
.
MRUA
Cuando baja, su velocidad
es cada vez más negativa,
es decir, su módulo
aumenta, pero su signo
es negativo, ya que el móvil
va hacia abajo.
v0 < 0
vf = 0
v0 > 0
vf = 0
Cuando lanzamos un
cuerpo hacia arriba, su
velocidad disminuye hasta
que se hace cero.
Las ecuaciones del movimiento
de caída libre son:

17. FÍSICA Y QUÍMICA 4.º ESO
El movimiento
Espacio recorrido en un movimiento circular
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
Un movimiento circular es el que tiene un móvil cuya trayectoria es una circunferencia.
Cuando el disco gira un
ángulo ϕ (se lee «fi»), los
tres puntos A, B y C se
desplazan hasta las
posiciones A', B' y C'.
A B C
A’
B’
C’
r = radio
φ = ángulo
s =arco
Cuando el ángulo barrido se mide en radianes,
la relación entre el ángulo (ϕ) y el espacio lineal
(s) que describe el móvil es:
arco = ángulo radio⋅
s = ϕ ⋅ r

18. FÍSICA Y QUÍMICA 4.º ESO
El movimiento
Velocidad y aceleración en un MCU
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
En un movimiento circular se define la velocidad angular (ω) como la relación
entre el ángulo recorrido (ϕ) medido en radianes, y el tiempo que tarda
en recorrerlo.
Un móvil con movimiento circular uniforme
no tiene aceleración tangencial (que mide
la variación del módulo del vector
velocidad), pero sí tiene aceleración
normal o centrípeta (que mide lo que
varía la dirección del vector velocidad).

19. FÍSICA Y QUÍMICA 4.º ESO
El movimiento

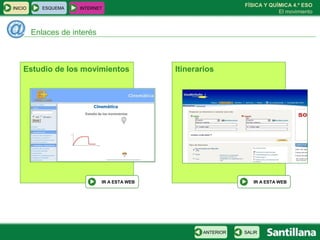

Enlaces de interés
ESQUEMA INTERNET
SALIRANTERIOR
INICIO
Estudio de los movimientos
IR A ESTA WEB
Itinerarios
IR A ESTA WEB
