Este documento describe diferentes tipos de puentes, incluyendo puentes de arco, colgantes, atirantados, de ménsula, giratorios y levadizos. Explica cómo cada tipo de puente transfiere las cargas al soporte mediante compresión, tracción o flexión en sus diferentes componentes como arcos, cables, vigas o ménsulas.

1. ¿Cómo se sustentan los puentes?

2. Puente de Arco Balmaseda (Bizkaia)

3. Puente de Arco Balmaseda (Bizkaia) Los puentes en arco trabajan transfiriendo el peso propio del puente y las sobrecargas de uso hacia los apoyos mediante la compresión del arco

4. Puente de Arco Ondarroa (Bizkaia)

5. Puente de Arco Ondarroa (Bizkaia) El tablero puede estar apoyado (p.e.: Balmaseda) o colgado del arco principal (como en este caso)

6. Puente colgante Severn (Inglaterra)

7. Puente colgante Severn (Inglaterra) Los cables principales se disponen de pila a pila, sosteniendo el tablero mediante cables secundarios verticales. Las fuerzas principales en un puente colgante son de tensión en los cables principales y de compresión en los pilares.

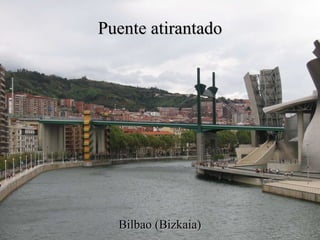

8. Puente atirantado Bilbao (Bizkaia)

9. Puente atirantado Bilbao (Bizkaia) Se distingue de los puentes colgantes porque tienen partes que trabajan a tracción y otras a compresión.

10. Nota: Inicialmente el puente Akashi Kaikyo iba a tener una longitud total de 3.910 metros, pero cuando ya estaban construidas las torres e instalados los cables principales, el terremoto de Hanshin (1995), separó ambas torres casi un metro. Tras estudiar el problema, se continuó la construcción con ligeras modificaciones, quedando la longitud final en los 3.911 metros actuales.

11. Puente de ménsula Barakaldo (Bizkaia) Una o más vigas principales trabajan a flexión como ménsula o voladizo. Suelen ser estructuras reticuladas de acero o vigas tipo cajón de hormigón postensado.

12. Puente giratorio Ondarroa (Bizkaia)

13. Puente levadizo Bilbao (Bizkaia)

14. Puente transbordador Portugalete-Getxo (Bizkaia)

15. Fin Humber (Inglaterra) Actualmente 5º puente más largo del mundo
