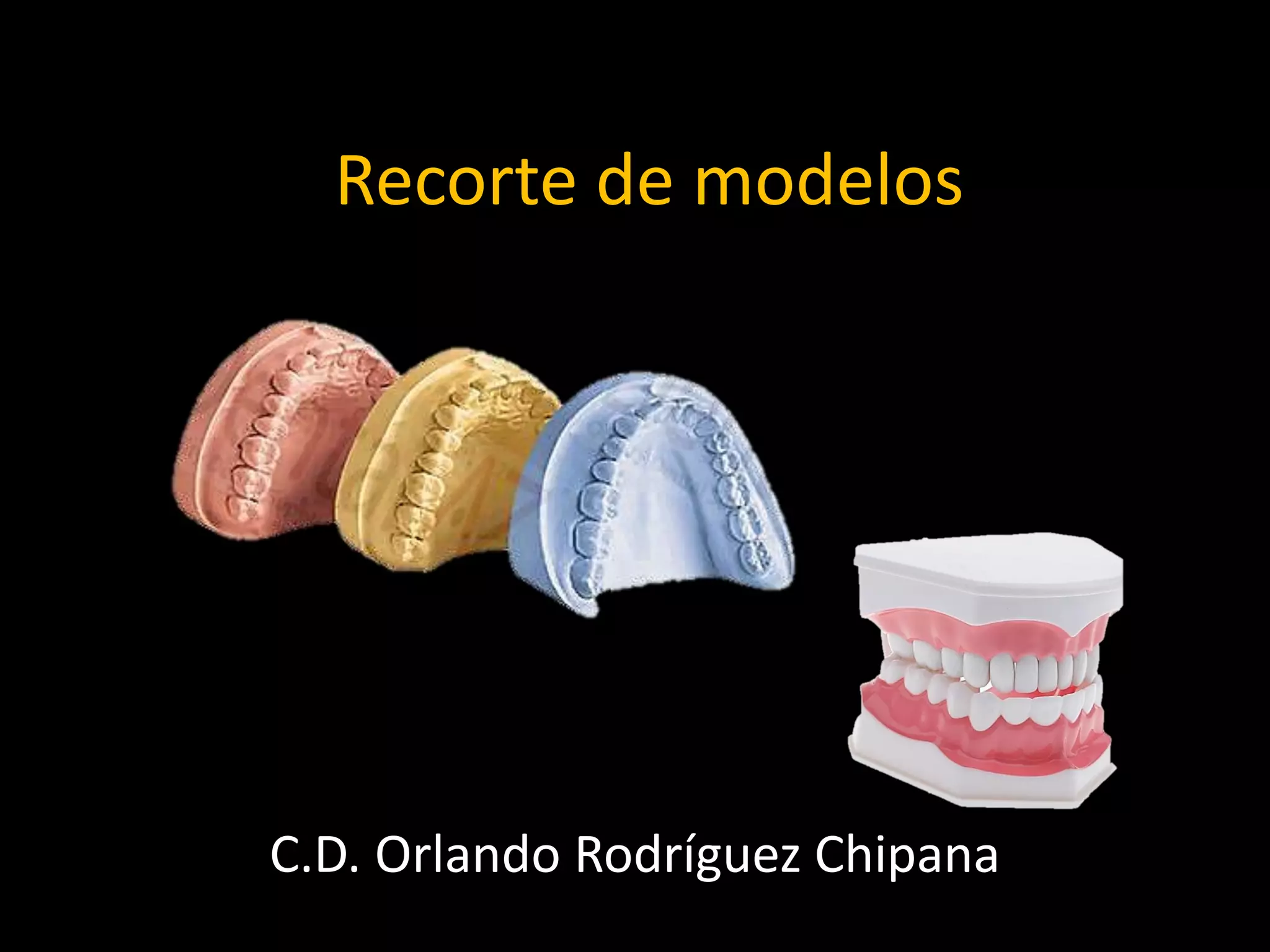

Recorte de modelos
C.D. Orlando Rodríguez Chipana
INTRODUCCIÓN
• El modelo de estudio en ortodoncia es uno de los apartados
de fundamental importancia para el diagnostico y plan de
tratamiento conjuntamente con los demás elementos
componentes de una documentación completa.
• Tiene dos zonas definidas la anatómica que es la que se
obtiene con la impresión, y la artística o zócalo que sirve de
presentación y soporte a la primera parte.
• La utilidad de dichos modelos radica en su apoyo al
Diagnóstico y planificación del tratamiento, permite valuar
el proceso de tratamiento, comparar los resultados finales
del tratamiento, realizar examen estático de la oclusión y
muy importante como carta de presentación del
ortodoncista y apoyo en explicación y venta del servicio.
INTRODUCCIÓN
• Para la construcción de modelos de yeso se requiere de
procederes entre los que encontramos:
– Secado de la impresión.
– Selección del yeso.
– Medición de las proporciones polvo/agua.
– Mezcla de los componentes.
– Vibración de la mezcla.
– Terminación de modelos: retirada del modelo de la impresión
una vez que el yeso ha fraguado, es adecuado esperar de 30 a
60 min.
• Antes de comenzar el recorte se recomienda dejar los
modelos en remojo aproximadamente 10 min para
facilitar el corte, no se recomienda un tiempo mayor, ya
que el yeso puede comenzar a disolverse.
INTRODUCCIÓN
• Para la construcción de modelos de yeso se requiere de
procederes entre los que encontramos:
– Secado de la impresión.
– Selección del yeso.
– Medición de las proporciones polvo/agua.
– Mezcla de los componentes.
– Vibración de la mezcla.
– Terminación de modelos: retirada del modelo de la impresión
una vez que el yeso ha fraguado, es adecuado esperar de 30 a
60 min.
• Antes de comenzar el recorte se recomienda dejar los
modelos en remojo aproximadamente 10 min para
facilitar el corte, no se recomienda un tiempo mayor, ya
que el yeso puede comenzar a disolverse.
RECORTE DEL MODELO
• Para obtener un modelo de
presentación se debe de
tener en cuenta lo siguiente:
• Una recortadora de modelos,
debe de estar calibrada con
plano de la piedra de corte y
la platina de soporte a 90°.
• Debe de recortarse con agua,
para evitar la vibración,
polvo y accidentes que
pueda ocasionarse durante
el recorte. ´piedraderecorte
Platina de soporte
90°
Recorte de modelo superior
Para empezar el recorte de
modelos se debe de
paralelizar el plano oclusal
con plano del zócalo (piso),
se coloca el plano sobre una
superficie plana y se
demarca la altura del zócalo
con un lápiz y regla.
De ese modo obtenemos el
paralelismo entre ambos.
Superficie plana
Recorte de modelo superior
• Trazar la línea del rafe
palatino medio y la de los
surcos hamulares en zona
anatómica (para rafe
considerar de 2º ruga
hacia atrás).
• Recortar la cara posterior
del modelo perpendicular
a la línea del rafe palatino
medio y paralela a la línea
de los surcos hamulares
hasta 2 mm por detrás.
90° 2 mm
• Trazar una línea a ambos lados
desde el rafe medio hasta el fondo
de surco vestibular de ambos
lados, si fuesen de diferentes
medidas utilizar de referencia la
mayor medida (debe ser la misma
para ambos lados, en promedio
3.5cm).
• Lograda esa marca trazar línea guía
con angulación hacia fuera de 110°
- 115° con respecto al recorte
posterior.
• Corroborando que ello no afectaría
a ningún diente, recortar en estas
marcas.
Recorte de modelo superior
70°110°
• Marcar una distancia de
17 - 20 mm del recorte
posterior y trazar la línea
de molares, paralela a la
cara posterior del zócalo.
• Desde esta línea trazar
una línea a ambos lados
con 65 á 70° de
inclinación hacia
dentro(determina
flancos laterales). Arcada
cuadrada: 70° Arcada
triangular: 65°
Recorte de modelo superior
17 – 20 mm
65° - 70°
• Corroborando que ello no
afectaría a ningún diente
proceder a recortar.
• Desde la proyección lateral de la
cara mesial del canino más
anterior, trazar la línea de caninos
paralela a la línea de molares
• De la línea de caninos a ambos
lados y con una inclinación hacia
dentro de 30° se traza dos líneas
que convergen en la línea media
• Si ello no afectaría ningún diente
proceder a recortar
Recorte de modelo superior
17 – 20 mm
• Trazar una línea a
nivel de los caninos
perependicular al
rafe medio de modo
que interceptan a
los recortes
laterales, trace una
línea de 30° en
relación a esta para
interceptar con la
del otro lado.
Recorte de modelo superior
17 – 20 mm
65° - 70°
30°
17 – 20 mm
65° - 70°
30°
110°
Línea de los caninos
Línea de los molaresRafemedio
Recorte de modelo superior
Recorte inferior similar
a superior en sus tres
lados posteriores, pero
sus flancos laterales
siempre deben medir
5º menos que el
superior; así como su
extremo anterior debe
ser redondeado y no en
punta.
Recorte de modelo inferior
Recorte de modelo inferior
17 – 20 mm
65° - 70°
110°
Línea de los caninos
Línea de los molares
Rafemedio
Recorte de modelo inferior
Recortado el modelo
superior, se coloca la
cera de registro y
procedemos a recortar
utilizando como guía el
modelo superior ya
recortado con las
medidas mencionadas.
Comenzando por la
parte posterior y
terminando en los
flancos vestibulares.
Recortando los contornos
con cuidado de sobrepasar
al superior, para finalmente
redondear la parte anterior
del modelo inferior.
Los acabados finales lo
pueden hacer de la mejor
forma de pulido que
conozcan como la técnica
del jabón o la pintura en
aerosol siempre en cuando
el modelo este seco
completamente
Recorte de modelo inferior
Recorte de modelo
13 mm
13 mm
70–75mm
Modelos en oclusión tendrán altura de 55 mm para
dentición decidua, de 65 mm para dentición mixta y de
70 - 75 mm para dentición permanente.
Terminado y pulido
• Retocar los defectos (burbujas), en zona de los zócalos, con
preparado de yeso en poca cantidad con ayuda de espátula
Lecron. Se debe humectar el lugar para el agregado de
material al corregir las fallas.
• Limpiar y definir surcos con explorador o bisturí.
• Frotar el modelo sobre la lija de agua negra de grano fino
humedecida
• Rellenar cualquier defecto que aparezca con más yeso
• Pasar de nuevo la lija
• Dejar secar el modelo al aire libre por unos 3 días o en la
estufa por 4 a 5 horas a 37°C
• Sumergir el modelo en solución jabonosa por 2 horas .
• Pulir frotando modelos con medias de nylon o algodón
húmedo
• Solución jabonosa:
• 1 litro de agua hervida caliente.
• 200 g de jabón de ropa blanco en escamas o
rallado.
• 10 g de bórax (antimicótico).
• Mover con cuchara de madera.
• Utilizar un envase de plástico con tapa.
• Al volver a utilizar exprimir con las manos
enguantadas.
Terminado y pulido
• Pintado:
• Una vez seco se puede pintar con pintura en
aerosol solo toque no exagerar porque se
desparrama y chorrea por la superficie de los
modelos o pueden cubrir las áreas anatómicas
que se requiere. Dejar secar.
Terminado y pulido
Recorte de modelos terminados
Recorte de modelos terminados
Bibliografía
• American Boards of Orthodontics ( 1990 )
specific Instructions for Candidates American
boards of orthodontics, St. Louis
• Kertész , G. 1994 , Impresiones Facultad de
odontología, Montevideo , Uruguay. Nov.
• Vellini, F. 2002 Ortodoncia – Diagnóstico y
Planificación Clínica. Artes médicas
Latinoamérica. Brasil.pp141-157.
