1. Rectas en el plano
Trazado de paralelas y
perpendiculares.
Libro del pincel- página 88
Libro nuevo – página 124

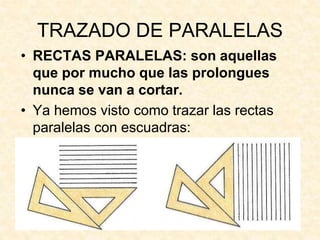

2. TRAZADO DE PARALELAS
• RECTAS PARALELAS: son aquellas
que por mucho que las prolongues
nunca se van a cortar.
• Ya hemos visto como trazar las rectas
paralelas con escuadras:

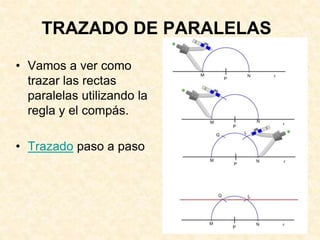

3. TRAZADO DE PARALELAS
• Vamos a ver como
trazar las rectas
paralelas utilizando la
regla y el compás.
• Trazado paso a paso

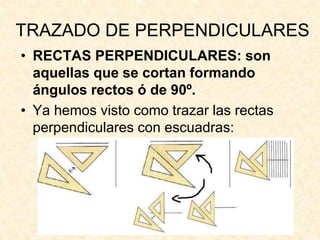

4. TRAZADO DE PERPENDICULARES
• RECTAS PERPENDICULARES: son
aquellas que se cortan formando
ángulos rectos ó de 90º.
• Ya hemos visto como trazar las rectas
perpendiculares con escuadras:

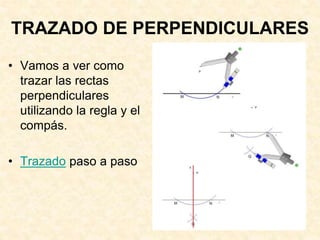

5. TRAZADO DE PERPENDICULARES
• Vamos a ver como
trazar las rectas
perpendiculares
utilizando la regla y el
compás.
• Trazado paso a paso

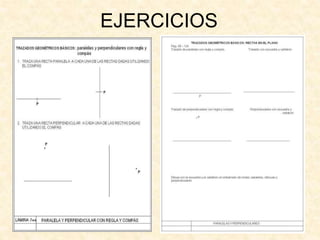

6. EJERCICIOS

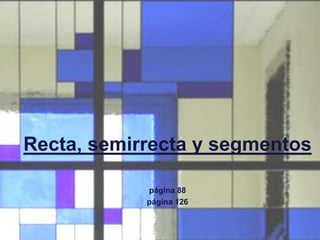

7. Recta, semirrecta y segmentos
página 88
página 126

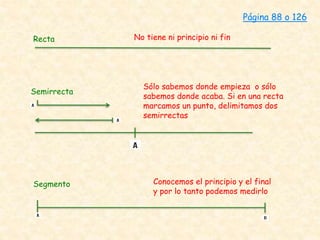

8. Página 88 o 126
Recta
Segmento
Semirrecta
No tiene ni principio ni fin
Conocemos el principio y el final
y por lo tanto podemos medirlo
Sólo sabemos donde empieza o sólo
sabemos donde acaba. Si en una recta
marcamos un punto, delimitamos dos
semirrectas

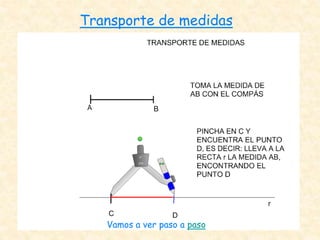

9. Transporte de medidas
Vamos a ver paso a paso

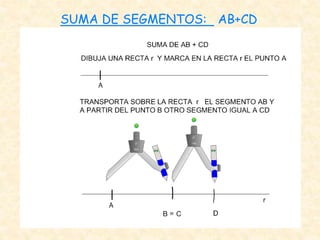

10. SUMA DE SEGMENTOS: AB+CD

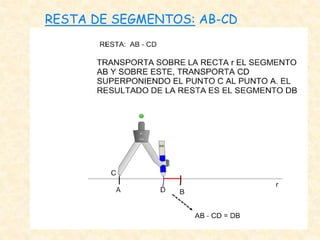

11. RESTA DE SEGMENTOS: AB-CD

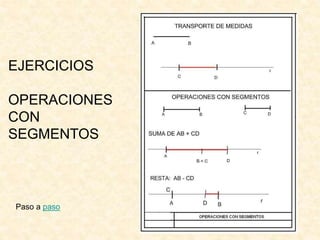

12. EJERCICIOS
OPERACIONES
CON
SEGMENTOS
Paso a paso

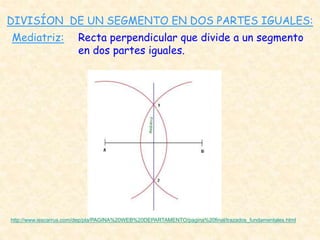

13. Recta perpendicular que divide a un segmento
en dos partes iguales.
Mediatriz:
DIVISÍON DE UN SEGMENTO EN DOS PARTES IGUALES:
http://www.iescarrus.com/dep/pla/PAGINA%20WEB%20DEPARTAMENTO/pagina%20final/trazados_fundamentales.html

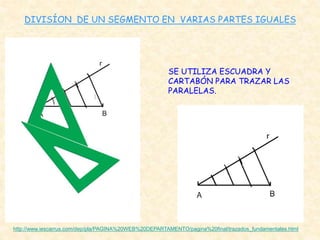

14. SE UTILIZA ESCUADRA Y
CARTABÓN PARA TRAZAR LAS
PARALELAS.
DIVISÍON DE UN SEGMENTO EN VARIAS PARTES IGUALES
http://www.iescarrus.com/dep/pla/PAGINA%20WEB%20DEPARTAMENTO/pagina%20final/trazados_fundamentales.html

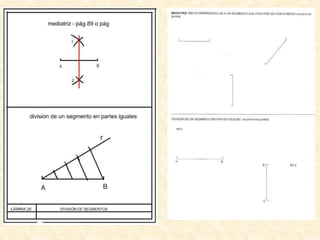

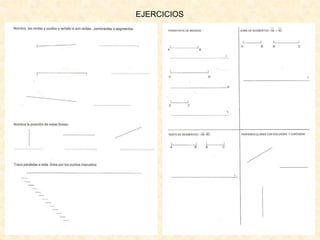

16. EJERCICIOS

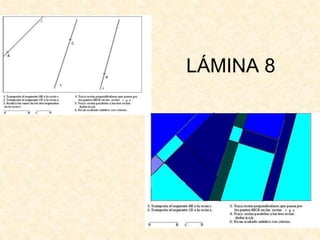

17. LÁMINA 8

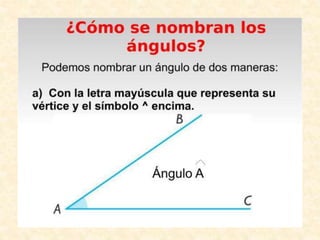

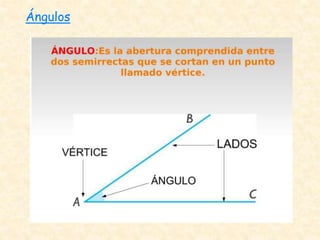

18. Ángulos

21. Ángulo recto:
Ángulo obtuso:
Ángulo Agudo:
Es el formado por dos semirrectas perpendiculares y mide 90º.
Es menor que 90º.
Es mayor que 90º.
90º
Tipo de Ángulos Según su Amplitud
>90º
< 90º

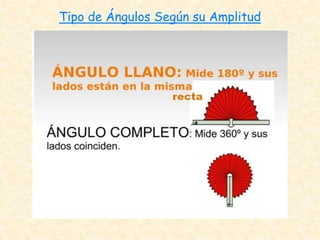

22. Tipo de Ángulos Según su Amplitud

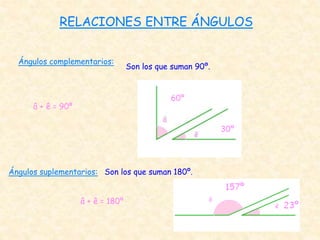

23. RELACIONES ENTRE ÁNGULOS
Ángulos complementarios:
â + ê = 90º
Ángulos suplementarios: Son los que suman 180º.
â + ê = 180º
60º
30º
Son los que suman 90º.

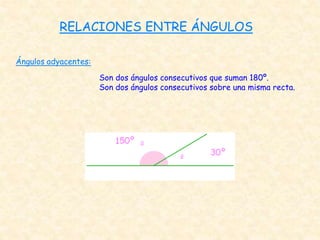

24. Ángulos adyacentes:
Son dos ángulos consecutivos que suman 180º.
Son dos ángulos consecutivos sobre una misma recta.
RELACIONES ENTRE ÁNGULOS

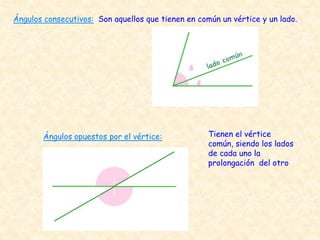

25. Ángulos consecutivos: Son aquellos que tienen en común un vértice y un lado.
Ángulos opuestos por el vértice: Tienen el vértice
común, siendo los lados
de cada uno la
prolongación del otro

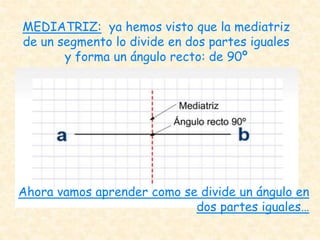

26. MEDIATRIZ: ya hemos visto que la mediatriz
de un segmento lo divide en dos partes iguales
y forma un ángulo recto: de 90º
Ahora vamos aprender como se divide un ángulo en
dos partes iguales…

27. Bisectriz de un ángulo
Semirrecta que divide a un ángulo en dos partes iguales
http://www.iescarrus.com/dep/pla/PAGINA%20WEB%20DEPARTAMENTO/pagina%20final/trazados_fundamentales.html

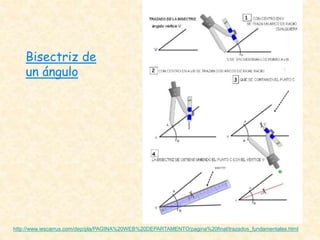

28. Bisectriz de
un ángulo
http://www.iescarrus.com/dep/pla/PAGINA%20WEB%20DEPARTAMENTO/pagina%20final/trazados_fundamentales.html

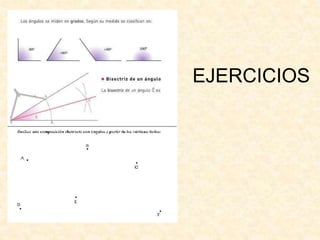

29. EJERCICIOS

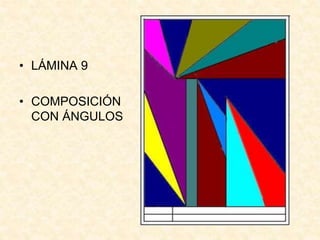

30. • LÁMINA 9
• COMPOSICIÓN
CON ÁNGULOS
