Este documento explica los semiconductores, que son elementos que pueden comportarse como conductores o aislantes dependiendo de factores como la temperatura o la luz. Los semiconductores están formados por átomos ordenados cristalinamente con enlaces covalentes. Presentan bandas de energía como la de valencia y la de conducción, entre las cuales existe una brecha energética que los electrones pueden superar con la energía térmica o lumínica. Los semiconductores pueden ser intrínsecos u extrínsecos dopados.
2. ¿QUÉ ES UN
SEMICONDUCTOR?
Elemento que se comporta como
conductor o como aislante dependiendo
de las condiciones en las que se
encuentre.
El numero de electrones libres de un
semiconductor depende de los siguientes
factores: Calor, luz, campos eléctricos y
magneticos.
3. TIPOS DE SEMICONDUCTORES
Electrones en
Elemento Grupo
la última capa
Cd II A 2 e-
Al, Ga, B, In III A 3 e-
Si, Ge IV A 4 e-
P, As, Sb VA 5 e-
Se, Te, (S) VI A 6 e-
4. ESTRUCTURA DE UN
SEMICONDUCTOR
Los semiconductores son elementos quew
tienen en su ultimo orbital entre 2 y 6
electrones de valencia.
Los semiconductores están formados por
arreglos ordenados cristalinos de átomos
en los cuales los vecinos mas cercanos
estan unidos por enlaces covalentes
6. BANDAS DE ENERGIA
Son los niveles de un átomo los cuales pueden
estar influenciados por energía externa o
energía interna, en el átomo con estructura
cristalina ordenada están: la banda de
conducción, la banda de valencia
7. BANDAS DE ENERGIA
Banda de
conducción
Banda de
valencia
Banda de
energía
inferior
SOLIDO METAL SEMICONDUCTOR
CRISTALINO CONDUCTOR
8. BANDAS DE ENERGIA DE UN
SEMICONDUTOR
A simple vista seria imposible que un
semiconductor permitiera el movimiento
de electrones a través de sus bandas de
energía.
Sin embargo esta situación solo se
presentaría cerca de los 0ºk (cero
absoluto)

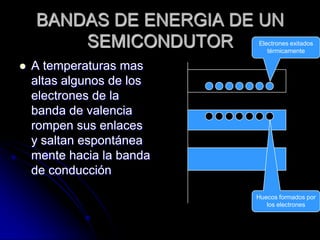

9. BANDAS DE ENERGIA DE UN
SEMICONDUTOR Electrones exitados
térmicamente
A temperaturas mas
altas algunos de los
electrones de la
banda de valencia
rompen sus enlaces
y saltan espontánea
mente hacia la banda
de conducción
Huecos formados por
los electrones
10. SEMICONDUCTORES
EXTRINSECOS E INTRINSECOS
INTRINSECO: Se da cuando la cantidad de
huecos que quedan en la banda de valencia es
la misma cantidad de electrones que están en la
banda de conducción.
EXTRINSECOS: Si a un semiconductor
intrínseco, como el anterior, le añadimos un
pequeño porcentaje de impurezas, es decir,
elementos trivalentes o pentavalentes, el
semiconductor se denomina extrínseco, y se
dice que está dopado. Evidentemente, las
impurezas deberán formar parte de la estructura
cristalina de silicio.
11. SEMICONDUCTORES
EXTRINSECOS E INTRINSECOS
Extrínsecos tipo n: Es el que se ha dopado con elementos
pentavalentes (As, P o Sb).
Al tener éstos elementos 5 electrones en la última capa, resultará
que al formarse, como antes, la estructura cristalina, el quinto
electrón no estará ligado en ningún enlace covalente,
encontrándose, aún sin estar libre, en un nivel energético superior a
los cuatro restantes.
12. ATOMOS DONORES Y
ACEPTORES
Existen impurezas como el boro y el galio, estas tienen un electrón
menos que los semiconductores llamadas aceptores.
Al haber excitación térmica, los electrones de la banda de valencia
saltan y quedan atrapados.
Se forman huecos en la banda de valencia sin haber electrones en
la banda de conducción.
