En está presentación se muestran las Western Electric Rules que son usadas para interpretar los gráficos de control

1. Western Electric Rules
Irma Laura Garcia Favela
3-B

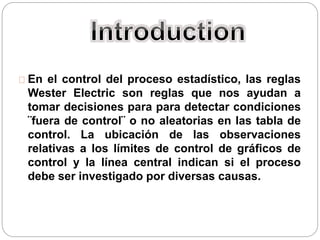

2. En el control del proceso estadístico, las reglas
Wester Electric son reglas que nos ayudan a
tomar decisiones para para detectar condiciones
¨fuera de control¨ o no aleatorias en las tabla de
control. La ubicación de las observaciones
relativas a los límites de control de gráficos de
control y la línea central indican si el proceso
debe ser investigado por diversas causas.

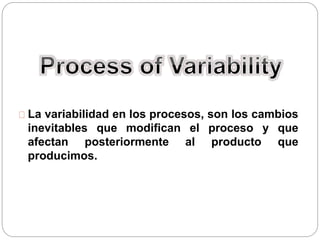

4. La variabilidad en los procesos, son los cambios
inevitables que modifican el proceso y que
afectan posteriormente al producto que
producimos.

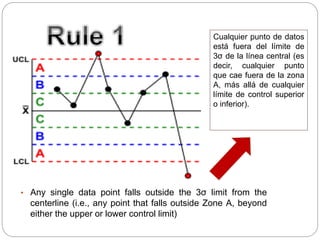

5. • Any single data point falls outside the 3σ limit from the
centerline (i.e., any point that falls outside Zone A, beyond
either the upper or lower control limit)
Cualquier punto de datos
está fuera del límite de
3σ de la línea central (es
decir, cualquier punto
que cae fuera de la zona
A, más allá de cualquier
límite de control superior
o inferior).

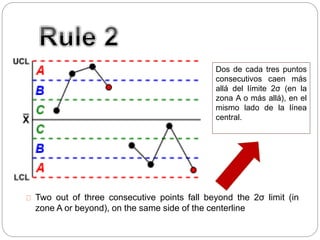

6. Two out of three consecutive points fall beyond the 2σ limit (in
zone A or beyond), on the same side of the centerline
Dos de cada tres puntos
consecutivos caen más
allá del límite 2σ (en la
zona A o más allá), en el
mismo lado de la línea
central.

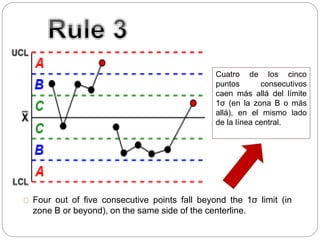

7. Four out of five consecutive points fall beyond the 1σ limit (in
zone B or beyond), on the same side of the centerline.
Cuatro de los cinco
puntos consecutivos
caen más allá del límite
1σ (en la zona B o más
allá), en el mismo lado
de la línea central.

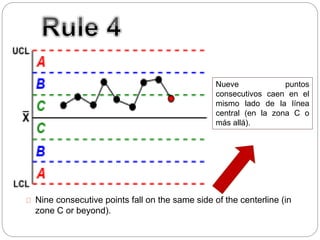

8. Nine consecutive points fall on the same side of the centerline (in
zone C or beyond).
Nueve puntos
consecutivos caen en el
mismo lado de la línea
central (en la zona C o
más allá).
