Las subestaciones de transformación son instalaciones que transforman la energía eléctrica de alto voltaje a un voltaje más bajo y apropiado para su distribución y uso. Se clasifican por su tamaño de mayor a menor dependiendo de dónde se encuentren en la red eléctrica. Una subestación contiene transformadores, aisladores y otros componentes para elevar o reducir la tensión de la electricidad que llega de la central eléctrica y distribuirla a los consumidores. Existen diferentes tipos y formas de conexión de los transformadores depend

1. Subestaciones de
transformación
Elaborado por Milciades Patiño
Instituto Profesional y
Técnico de David
Formando a Profesionales
Electricistas desde 1974

2. Que es una subestación de
transformación
• instalación de una importancia menor que
la estación transformadora, que tiene
también como misión principal transformar
la energía originaria en otra mas
apropiada para su uso.

3. Clasificación de las
subestaciones
transformadoras
Las subestaciones transformadoras
se clasifican de mayor a menor
como en este caso que la energía
sale de la central eléctrica y pasa
por la primera subestación
elevadora y así sucesivamente asta
distribuir la energía a diferentes
lugares del país.

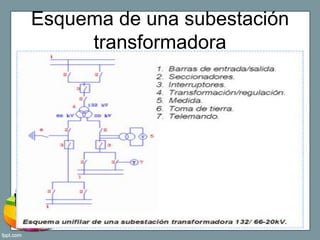

4. Esquema de una subestación
transformadora

5. Una subestación
consta de
• Un núcleo
• Bobinas
• Aisladores

6. De un transformador

7. Tipos de transformadores

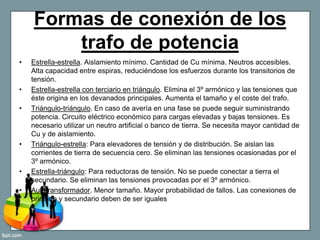

8. Formas de conexión de los
trafo de potencia
• Estrella-estrella. Aislamiento mínimo. Cantidad de Cu mínima. Neutros accesibles.
Alta capacidad entre espiras, reduciéndose los esfuerzos durante los transitorios de
tensión.
• Estrella-estrella con terciario en triángulo. Elimina el 3º armónico y las tensiones que
éste origina en los devanados principales. Aumenta el tamaño y el coste del trafo.
• Triángulo-triángulo. En caso de avería en una fase se puede seguir suministrando
potencia. Circuito eléctrico económico para cargas elevadas y bajas tensiones. Es
necesario utilizar un neutro artificial o banco de tierra. Se necesita mayor cantidad de
Cu y de aislamiento.
• Triángulo-estrella: Para elevadores de tensión y de distribución. Se aislan las
corrientes de tierra de secuencia cero. Se eliminan las tensiones ocasionadas por el
3º armónico.
• Estrella-triángulo: Para reductoras de tensión. No se puede conectar a tierra el
secundario. Se eliminan las tensiones provocadas por el 3º armónico.
• Autotransformador. Menor tamaño. Mayor probabilidad de fallos. Las conexiones de
primario y secundario deben de ser iguales

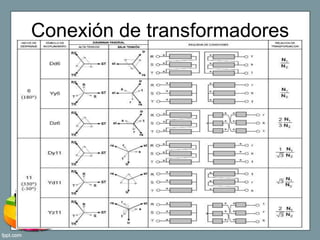

9. Conexión de transformadores

10. Fin
