Metodo de diseño y columnas

RESISTENCIA DE
MATERIALES- SESION 14
Jorge Albán Contreras

Unidad 3: METODOS DE DISEÑO EN
VIGAS Y COLUMNAS
ESFUERZOS EN VIGAS

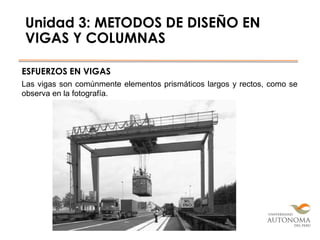

Las vigas son comúnmente elementos prismáticos largos y rectos, como se
observa en la fotografía.

VIGAS Y COLUMNAS
ESFUERZOS EN VIGAS
Las vigas de acero y de aluminio juegan un papel importante tanto en la
ingeniería estructural como en la mecánica. Las vigas de madera se emplean,
sobre todo, en la construcción residencial. En la mayor parte de los casos, las
cargas son perpendiculares al eje de la viga. Tales cargas transversales sólo
causan flexión y corte en la viga.

VIGAS Y COLUMNAS

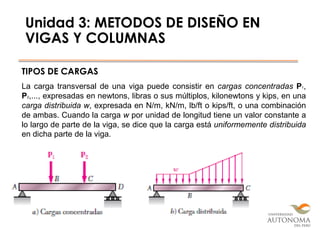

TIPOS DE CARGAS
La carga transversal de una viga puede consistir en cargas concentradas P1,
P2,..., expresadas en newtons, libras o sus múltiplos, kilonewtons y kips, en una
carga distribuida w, expresada en N/m, kN/m, lb/ft o kips/ft, o una combinación
de ambas. Cuando la carga w por unidad de longitud tiene un valor constante a
lo largo de parte de la viga, se dice que la carga está uniformemente distribuida
en dicha parte de la viga.

VIGAS Y COLUMNAS

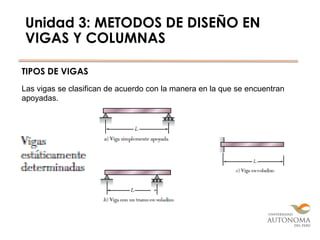

TIPOS DE VIGAS
Las vigas se clasifican de acuerdo con la manera en la que se encuentran
apoyadas.

VIGAS Y COLUMNAS

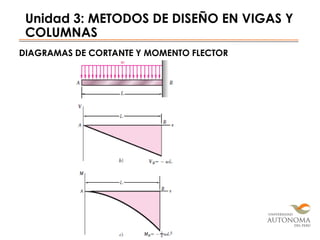

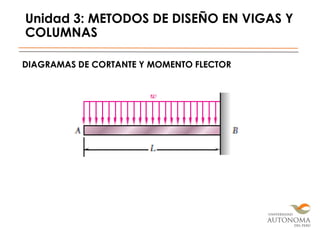

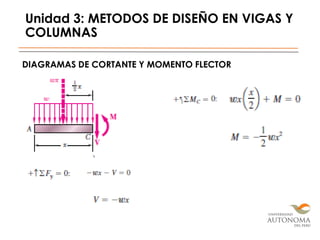

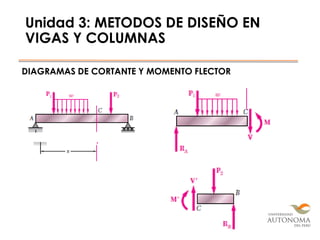

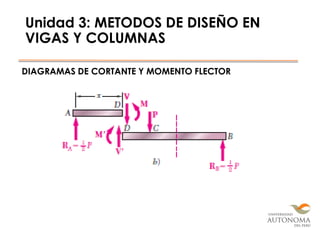

DIAGRAMAS DE CORTANTE Y MOMENTO FLECTOR

VIGAS Y COLUMNAS

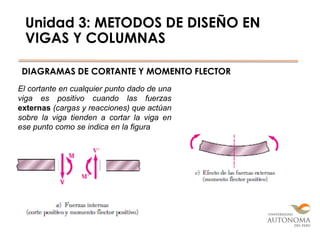

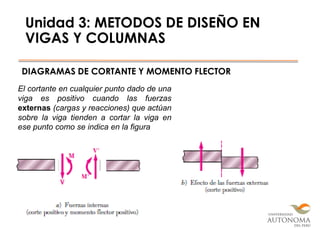

El cortante en cualquier punto dado de una
viga es positivo cuando las fuerzas
externas (cargas y reacciones) que actúan
sobre la viga tienden a cortar la viga en
ese punto como se indica en la figura

VIGAS Y COLUMNAS
Dibuje los diagramas de cortante y de momento flector para una viga
simplemente apoyada AB con claro L sometida a una carga única concentrada
P en su centro C

VIGAS Y COLUMNAS

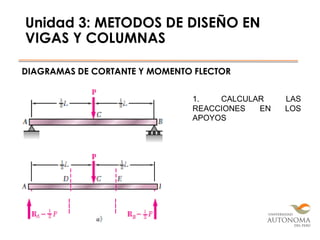

1. CALCULAR LAS
REACCIONES EN LOS
APOYOS

Unidad 3: METODOS DE DISEÑO EN VIGAS Y
COLUMNAS
DIAGRAMA DE FUERZA
CORTANTE

COLUMNAS
DIAGRAMA DE MOMENTO FLECTOR

COLUMNAS

COLUMNAS

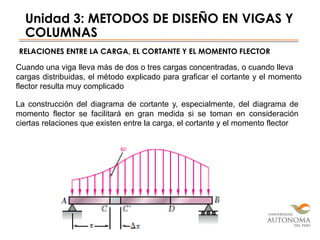

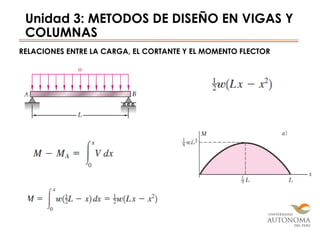

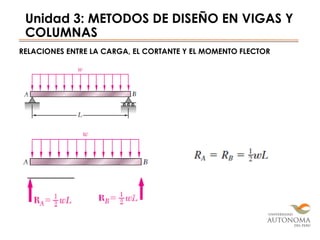

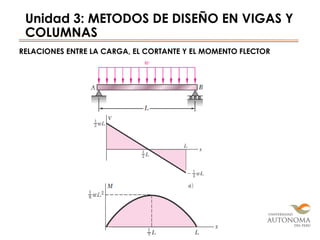

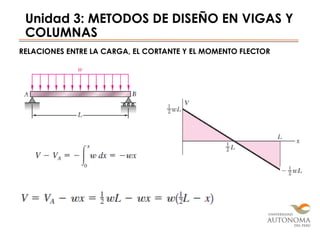

RELACIONES ENTRE LA CARGA, EL CORTANTE Y EL MOMENTO FLECTOR
Cuando una viga lleva más de dos o tres cargas concentradas, o cuando lleva
cargas distribuidas, el método explicado para graficar el cortante y el momento
flector resulta muy complicado
La construcción del diagrama de cortante y, especialmente, del diagrama de
momento flector se facilitará en gran medida si se toman en consideración
ciertas relaciones que existen entre la carga, el cortante y el momento flector

COLUMNAS

COLUMNAS

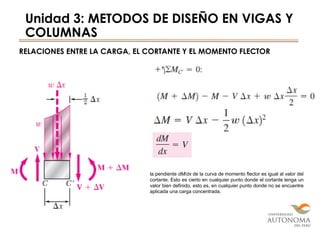

la pendiente dM/dx de la curva de momento flector es igual al valor del
cortante. Esto es cierto en cualquier punto donde el cortante tenga un
valor bien definido, esto es, en cualquier punto donde no se encuentre
aplicada una carga concentrada.

COLUMNAS

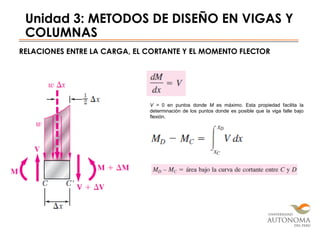

V = 0 en puntos donde M es máximo. Esta propiedad facilita la
determinación de los puntos donde es posible que la viga falle bajo
flexión.

COLUMNAS
V = 0 en puntos donde M es máximo. Esta propiedad facilita la
determinación de los puntos donde es posible que la viga falle bajo
flexión.
Note que el área bajo la curva de
cortante deberá considerarse positiva
donde el esfuerzo cortante es positivo y
negativa donde el esfuerzo cortante es
negativo.

COLUMNAS

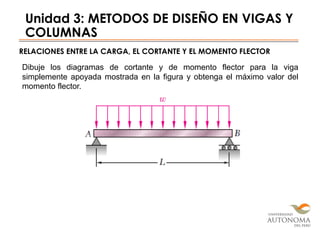

Dibuje los diagramas de cortante y de momento flector para la viga
simplemente apoyada mostrada en la figura y obtenga el máximo valor del
momento flector.
