1. INSTRUMENTAL
ROTATORIO
• TEMA
19

2. HISTORIA
2

3. HISTORIA
ú S.XVIII-XIX : Trépanos manuales
ú 1864: Máquina de fresar dientes a cuerda (2 min.)
ú 1872: Torno a pedal
ú 1873: Motor eléctrico con punta giratoria cortante
ú 1887: Torno eléctrico + cable + pieza de mano
ú 1891: Fresas de acero de S.S.White
ú 1914: Unidades dentales completas
ú 1936: Se superan las 3.000 rpm
ú 1945: Fresas de diamante
ú 1947: Fresas de carburo de tungsteno........
ú 1950: 25.000 rpm
ú 1953: Primera turbina hidráulica a máx. 61.000 rpm
ú 1955: Contraángulo multiplicador hasta 150.000 rpm
ú 1957: Turbinas accionadas por aire de un compresor
ú A partir de los años 60: se perfeccionan todos los
ú instrumentos impulsores de corte dentario

4. CLASIFICACIÓN
4

5. INSTRUMENTAL ROTATORIO
§ INSTRUMENTO IMPULSOR
ú Baja velocidad
ú Media velocidad
ú Alta velocidad
ú Superalta velocidad
§ INSTRUMENTO CORTANTE
ú Fresas
ú Puntas
ú Discos

6. Instrumento
impulsor

7. Alta
y
superalta
velocidad

8. Alta
y
superalta
velocidad
 TURBINAS
– Impulsadas
por
el
aire
del
compresor
– Superalta
velocidad
(400.000-­‐450.000
rpm)
– Poco
torque
– Trasmisión
directa
a
la
fresa
– Ruidosas
– Provocan
calor
friccional
importante
– Habitualmente,
sin
control
de
la
velocidad

9. TURBINA

10. TURBINA

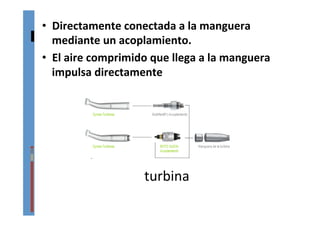

11.
turbina
• Directamente
conectada
a
la
manguera
mediante
un
acoplamiento.
• El
aire
comprimido
que
llega
a
la
manguera
impulsa
directamente

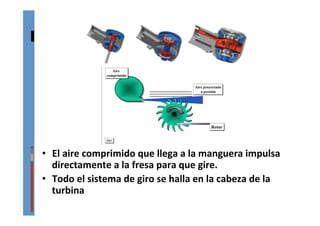

12. turbina
• El
aire
comprimido
que
llega
a
la
manguera
impulsa
directamente
a
la
fresa
para
que
gire.
• Todo
el
sistema
de
giro
se
halla
en
la
cabeza
de
la
turbina
Figura 2.14.- Esquema que representa la generación de
movimiento rotatorio a partir de un chorro de aire
comprimido.
Aire proyectado
a presión
Aire proyectado
a presión
JMVJMV
RotorRotor
Aire
comprimido
Aire
comprimido
47

13. turbina
• El
giro
a
alta
y
superalta
velocidad,
genera
un
calor
friccional
que
obliga
a
la
refrigeración
por
aire
y
por
agua.

14. turbina
• El
giro
a
alta
y
superalta
velocidad,
genera
un
calor
friccional
que
obliga
a
la
refrigeración
por
aire
y
por
agua.
Puntos de refrigeración acuosa ubicación de la fresa
fuente de luz

15.
TORQUE
TORQUE o Fuerza de giro
Velocidad de giro
Las TURBINAS tienen
Poco torque y
alta velocidad de giro

16. Media
y
baja
velocidad

17. Motores
Y
MICROMOTORES

18. MEDIA Y BAJA VELOCIDAD
 MOTORES A AIRE
Mayor tamaño que las turbinas, pero menor que
los motores eléctricos
Mayor torque y menor velocidad
Menos ruidosos que las turbinas
Requieren mantenimiento diario
Se les adaptan piezas de mano y contraángulos.
Más sencillos y económicos.

19. MOTOR
NEUMÁTICO
AIRE COMPRIMIDO
Desde el COMPRESOR y
a través de la
MANGUERA
CONTRAÁNGULO
PIEZA DE
MANO

20. MEDIA Y BAJA VELOCIDAD
 MOTORES ELÉCTRICOS
De impulsión eléctrica,
Potente,
Con gran torque (o fuerza de torsión)
Con control de giro y velocidad por un reostato,
Útil en el laboratorio dental, implantología..
Velocidad entre 0 y 20.000 rpm.
Los más potentes son de mayor tamaño

21. MOTOR
ELÉCTRICO

22. CONTRAÁNGULO MICROMOTOR UNIDAD DE
CONTROL
PIEZA DE MANO Eléctrico o Neumático O COMPRESOR

23. CONTRAÁNGULO

24. CONTRAÁNGULO

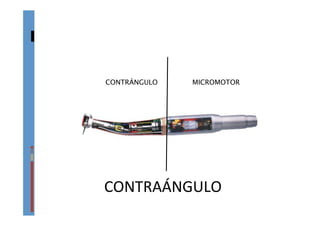

CONTRÁNGULO MICROMOTOR

25. CONTRAÁNGULO
CONTRÁNGULO

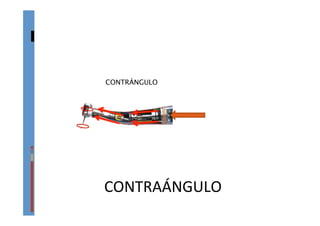

26. CONTRAÁNGULO
CONTRÁNGULO

27. CONTRAÁNGULO
CONTRÁNGULO

28. contrAángulos
1:5
1:1
5:1
10:1

29. ContrAángulo
rojo
Contrángulo multiplicador 1:5

30. ContrAángulo
rojo
Contrángulo multiplicador 1:5
20.000 rpm
100.000 rpm

31. ContrAángulo
rojo
Contrángulo multiplicador 1:5:
- pulido de alta velocidad
- trabajos de conformación cavitaria
- afinar preparaciones
20.000 rpm
100.000 rpm

32. CONTRAÁNGULO
AZUL

33. CONTRAÁNGULO
AZUL
20.000 rpm
20.000 rpm

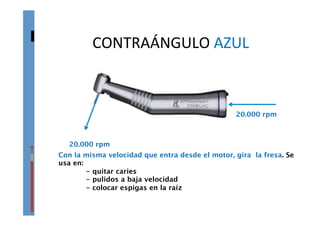

34. CONTRAÁNGULO
AZUL
20.000 rpm
20.000 rpm
Con la misma velocidad que entra desde el motor, gira la fresa. Se
usa en:
- quitar caries
- pulidos a baja velocidad
- colocar espigas en la raíz

35. CONTRAÁNGULO
VERDE
CONTRÁNGULO DESMULTIPLICADOR
5:1
De 20.000 rpm pasa a 4.000 rpm
Se usa para trabajos de más
precisión
en Odontología Conservadora y
Endodoncia
10:1
De 20.000 rpm pasa a 2.000 rpm
Se usa en trabajos de mucha
precísión
como la colocación de implantes

36. CONTRAÁNGULO
CON
LUZ

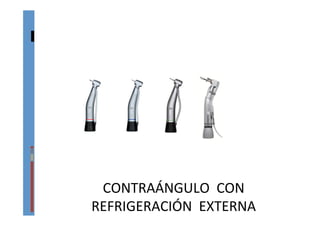

37. CONTRAÁNGULO
CON
REFRIGERACIÓN
EXTERNA

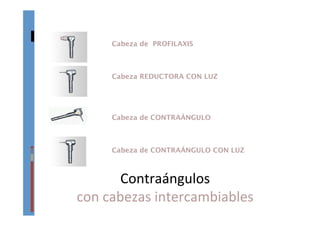

38. Contraángulos
con
cabezas
intercambiables
Cabeza de PROFILAXIS
Cabeza REDUCTORA CON LUZ
Cabeza de CONTRAÁNGULO
Cabeza de CONTRAÁNGULO CON LUZ

39. Pieza
de
mano
recta

40. Pieza
de
mano
recta
Incorporan fresas grandes
Se usan:
- Para cirugía
- Para ajustes en prótesis
removible.
Pueden llevar refrigeración
externa o interna

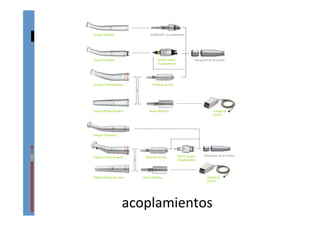

41. acoplamientos

42. acoplamientos

43. acoplamientos

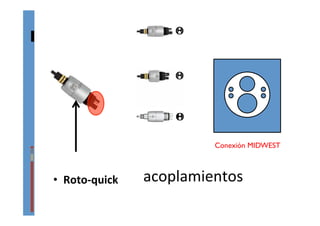

• Roto-­‐quick

44. acoplamientos
• Roto-­‐quick
Conexión MIDWEST

45. acoplamientos

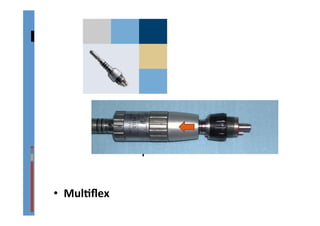

• MulSflex

46. acoplamientos
• MulSflex

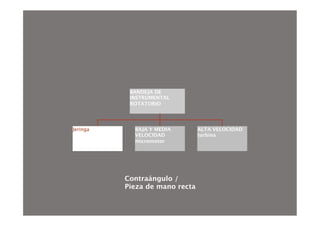

47. BANDEJA DE
INSTRUMENTAL
ROTATORIO
Jeringa
BAJA Y MEDIA
VELOCIDAD
micromotor
ALTA VELOCIDAD
turbina
Contraángulo /
Pieza de mano recta

49. BANDEJA DEL
INSTRUMENTAL
ROTATORIO

50. FRESAS
DE
CORTE

51. fresas
§ Deben cumplir la especificación ADA nº23
§ Consta de cabeza, cuello y tallo
§ El material de la cabeza puede ser:
ú Acero
ú Carburo de toungsteno
ú Diamante
ú Aleaciones extraduras
§ La forma de la cabeza puede ser:
ú Redonda
ú De fisura cilíndrica
ú De fisura troncocónica
ú De cono invertido
ú Formas especiales,……….

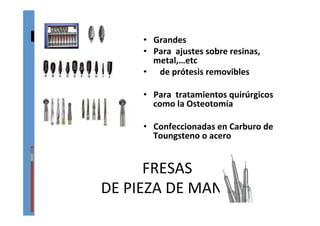

52. FRESAS
DE
PIEZA
DE
MANO
• Grandes
• Para
ajustes
sobre
resinas,
metal,…etc
•
de
prótesis
removibles
• Para
tratamientos
quirúrgicos
como
la
Osteotomía
• Confeccionadas
en
Carburo
de
Toungsteno
o
acero

53. Fresas
de
contraángulo
• FRESAS
DE
CARBURO
DE
TOUNGSTENO
•
-­‐
Redondas
•
-­‐
Troncocónicas
•
-­‐
Cilíndricas,….
•
…..múlXples
formas,
tamaños
y
nº
de
hojas
de
corte,….
•

54. Fresas
de
contraángulo
• FRESAS
,
GOMAS
Y
PUNTAS
DE
PULIDO
•
•

55. FRESAS
PARA
TURBINA
• De
CARBURO
DE
TOUNGSTENO
•
-­‐
De
varias
hojas
• De
DIAMANTE
•
-­‐
De
mayor
a
menor
poder
abrasivo
•
(de
mayor
a
menor
tamaño
de
grano)

56. FRESAS
PARA
TURBINA
• De
CARBURO
DE
TOUNGSTENO
•
-­‐
De
varias
hojas
• De
DIAMANTE
•
-­‐
De
mayor
a
menor
poder
abrasivo
•
(de
mayor
a
menor
tamaño
de
grano)

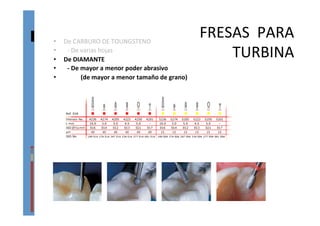

57. FRESAS
PARA
TURBINA
• De
CARBURO
DE
TOUNGSTENO
•
-­‐
De
varias
hojas
• De
DIAMANTE
•
-­‐
De
mayor
a
menor
poder
abrasivo
•
(de
mayor
a
menor
tamaño
de
grano)

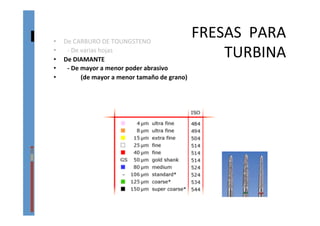

58. FRESAS
PARA
TURBINA
• De
CARBURO
DE
TOUNGSTENO
•
-­‐
De
varias
hojas
• De
DIAMANTE
•
-­‐
De
mayor
a
menor
poder
abrasivo
•
(de
mayor
a
menor
tamaño
de
grano)

59. Sistema
de
retención

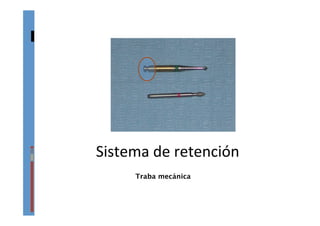

60. Sistema
de
retención
Traba mecánica

61. Sistema
de
retención
Fricción

62. Piedras, puntas, gomas y
discos abrasivos
§ Los Materiales abrasivos más utilizados en
Odontología son:
 NATURALES
­ SÍLICE (Cuarzo, arena, trípoli)
 Silicatos (Pómez, granate)
 Alúmina (Corindón, esmeril, polvos finos)
 Carbón (Diamante en piedra y en polvo)
ú ARTIFICIALES
­ Carburo de silicio,
­ alúmina fundida,
­ Ox. zirconio,
­ Carburo de boro,
­ abrasivos metálicos.
§ La forma de presentación:
ú Piedras montadas, ruedas, gomas, discos rígidos y
flexibles, puntas abrasivas, pasta, polvo,…
