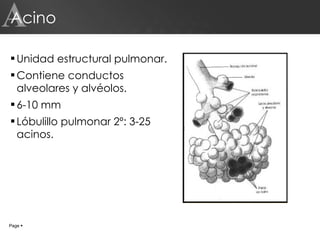

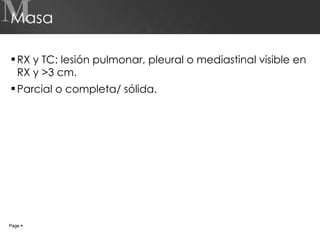

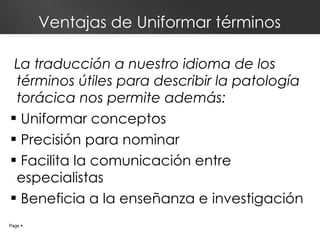

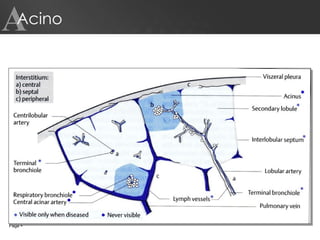

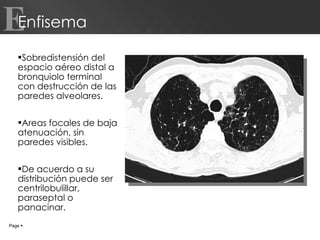

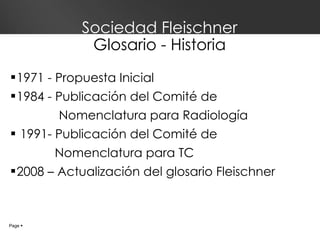

El documento presenta un resumen de términos utilizados en radiología torácica traducidos del glosario de la Sociedad Fleischner. Explica la importancia de uniformar la terminología para facilitar la comunicación entre especialistas. Luego define varios términos radiológicos comunes como acino, atelectasia, enfisema, masa, nódulo y patrón reticular, entre otros.
Derrame pleural en radiografía y tomografía.Nadia Rojas
Descripción de las características y signos del derrame pleural en radiografías. Derrame pleural masivo, signo de la silueta, signo del menisco, derrame pleural en paciente en decúbito supino, derrame pleural en paciente de pie. Receso costofrenico posterior, lateral y anterior.
SIGNOS Y PATRONES CLASICOS DE PATOLOGIA PULMONAR EN TCNadia Rojas

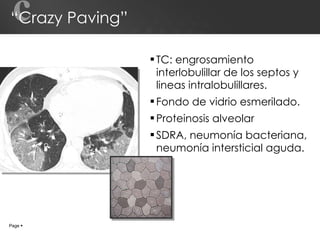

Signos clásicos descritos de patología pulmonar, crazy paving, signo del dedo de guante, signo del halo, signo de la pleura dividida, signo de vidrio esmerilado.

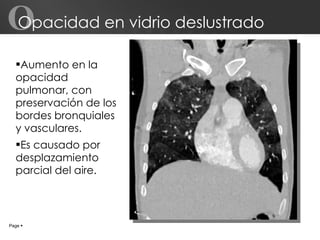

La sociedad de Fleischner define el patrón en vidrio deslustrado, ¨como un vago aumento de la densidad pulmonar, generalmente extenso, cuyo en su interior, los vasos pulmonares aparecen mal definidos¨ en el caso del Rx de tórax y ¨ como un vago aumento de la densidad pulmonar, generalmente extenso, cuyo en su interior, existen preservación de los márgenes de los vasos pulmonares y bronquios¨ para la TAC de tórax, siendo este patrón menos opaco que la consolidación alveolar.
Derrame pleural en radiografía y tomografía.Nadia Rojas
Descripción de las características y signos del derrame pleural en radiografías. Derrame pleural masivo, signo de la silueta, signo del menisco, derrame pleural en paciente en decúbito supino, derrame pleural en paciente de pie. Receso costofrenico posterior, lateral y anterior.
SIGNOS Y PATRONES CLASICOS DE PATOLOGIA PULMONAR EN TCNadia Rojas
Signos clásicos descritos de patología pulmonar, crazy paving, signo del dedo de guante, signo del halo, signo de la pleura dividida, signo de vidrio esmerilado.
La sociedad de Fleischner define el patrón en vidrio deslustrado, ¨como un vago aumento de la densidad pulmonar, generalmente extenso, cuyo en su interior, los vasos pulmonares aparecen mal definidos¨ en el caso del Rx de tórax y ¨ como un vago aumento de la densidad pulmonar, generalmente extenso, cuyo en su interior, existen preservación de los márgenes de los vasos pulmonares y bronquios¨ para la TAC de tórax, siendo este patrón menos opaco que la consolidación alveolar.
Conjunto de datos detectables en la radiografía de tórax simple y tomografía de tórax, comunes a un grupo de enfermedades.
Desarrollar el hábito de identificar patrones
Desarrollar Diagnostico diferencial moderadamente amplio
Reducirlo:
Análisis cuidadoso de la Radiografía.
Patrones evolutivos (Rx anteriores).
Correlación con clínica y laboratorio.
PATOLOGÍA PLEURAL EN TOMOGRAFÍA COMPUTADANadia Rojas
Descripción de las principales enfermedades de la pleura y su presentación en tomografía computada. Derrame pleural. Neumotorax. Engrosamiento pleural. Fibrotorax. Tumores pleurales.
Conjunto de datos detectables en la radiografía de tórax simple y tomografía de tórax, comunes a un grupo de enfermedades.
Desarrollar el hábito de identificar patrones
Desarrollar Diagnostico diferencial moderadamente amplio
Reducirlo:
Análisis cuidadoso de la Radiografía.
Patrones evolutivos (Rx anteriores).
Correlación con clínica y laboratorio.
PATOLOGÍA PLEURAL EN TOMOGRAFÍA COMPUTADANadia Rojas
Descripción de las principales enfermedades de la pleura y su presentación en tomografía computada. Derrame pleural. Neumotorax. Engrosamiento pleural. Fibrotorax. Tumores pleurales.
Dra. Marisela López Ramos
Residente Imagenología Diagnóstica y Terapéutica
En esta plática se concluye con la anatomía del tórax y se da una breve introducción con los patrones radiográficos.
Presentación acerca de la definición de neumonía, su clasificación, NAC, Neumonía asociada a cuidados de la salud, patrones radiológicos, sindromes pleuropulmonares, cuadro clinico, diagnóstico y tratamiento de la Neumonía
Similar a Sociedad de Fleischner: Glosario de terminología en Imagen del tórax (20)
ACERTIJO DE CARRERA OLÍMPICA DE SUMA DE LABERINTOS. Por JAVIER SOLIS NOYOLAJAVIER SOLIS NOYOLA
El Mtro. JAVIER SOLIS NOYOLA, crea y desarrolla ACERTIJO: «CARRERA OLÍMPICA DE SUMA DE LABERINTOS». Esta actividad de aprendizaje lúdico que implica de cálculo aritmético y motricidad fina, promueve los pensamientos lógico y creativo; ya que contempla procesos mentales de: PERCEPCIÓN, ATENCIÓN, MEMORIA, IMAGINACIÓN, PERSPICACIA, LÓGICA LINGUISTICA, VISO-ESPACIAL, INFERENCIA, ETCÉTERA. Didácticamente, es una actividad de aprendizaje transversal que integra áreas de: Matemáticas, Neurociencias, Arte, Lenguaje y comunicación, etcétera.

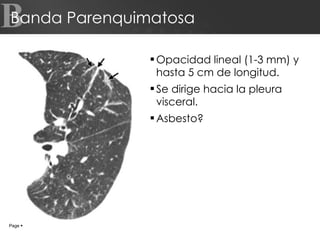

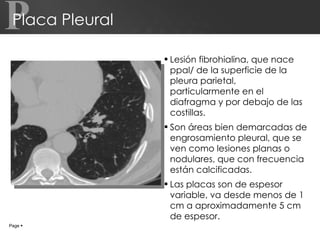

Usualmente se extiende hacia la pleura visceral. Refleja la fibrosis pleuroparenquimatosa y usualmente se asocia son distorsión de la arquitectura pulmonar. Son más frecuentes en individuos expuestos al asbesto.

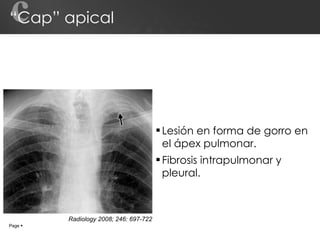

Usualmente es causado por fibrosis intrapulmonar y pleural que retrae la grasa extrapleural o posiblemente por isquemia cronica que produce la formación de placas hialinas en la pleura visceral. La prevalencia se incrementa con la edad. Tambien puede observarse en el hematona que se produce por ruptura aortica o en otras colecciones de liquido asociadad a infección o tumor, ya sea fuera de la pleura parietal o loculado dentro del espacio pleural. Rx y tc: la apariencia usual es de uatenuación de tejidos blandos homogenea que cubre el extremo del apice pulmonar (uni o bilateralmente) con una borde inferior agudo o irregular. El grosor es variable, variando hasta 30 mm. Ocasionalmente puede mimetizar una consolidación apical en los cortes axiales de TC.

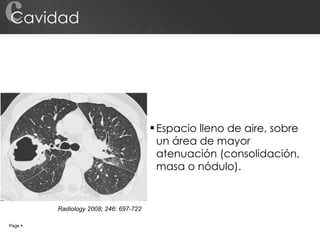

En el caso de una consolidación cavitada, la consolidación original puede resolverse y dejar sólo una pared delgada. Una cavidad usualmente se produce popr la expulsión o drenaje de una parte necrótica de la lesión a través del árbol bronquial. En ocasiones puede contenes un nivel líquido. No es sinónimo de absceso.

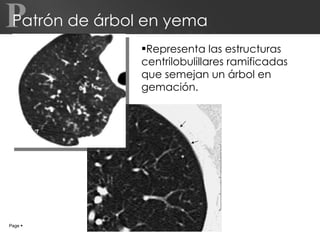

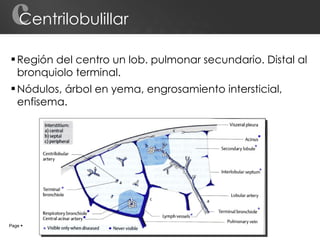

Tc: opacidad puntiforme o lineal en el centro de un lobulo pulmonar secundario normal, más obvio dentro de 1 cm de la superficie pleural, representa la arteria intralobulillar (aprox 1 mm de diametro) las anormalidades centrilobulares incluyen a) nodulos b)patron de árbol en yema que indica enfermedad de las vias aéreas pequeñas c) mayor visibilidad de las estructuras centrilobulares debido a un engrosamiento o infiltración del intersticio adyacente 0 d) areas de baja atenuación anormales causadas por enfisema centrilobulillar.

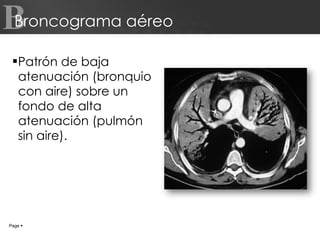

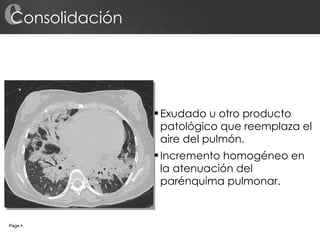

RX y TC: incremento homogéneo en la atenuación del parenquima pulmonar que oscurece los márgenes de vasos y las paredes de la vía aérea. Puede presentar broncograma aéreo.

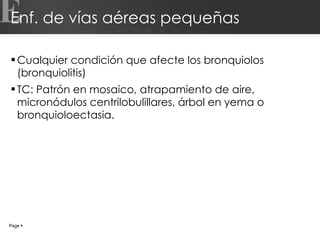

Peq vías aéreas: diametro interno menor o igual a 2 mm y grosor de la pared menor de 0,5 mm.

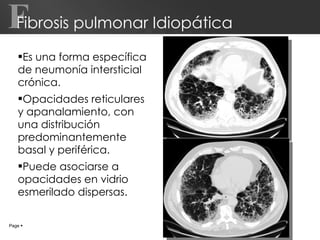

scans. —The typical imaging findings are reticular opacities and honeycombing, with a predominantly peripheral and basal distribution (Fig 26). Ground-glass opacity, if present, is less extensive than reticular and honeycombing patterns

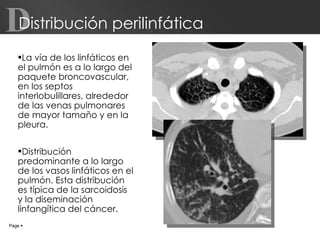

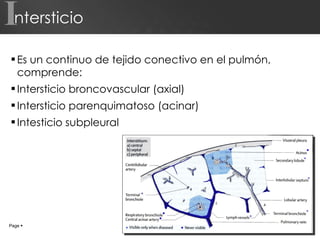

El intersticio axial, rodea los bronquios, arterias y venas desde l hilio hasta el nivel de los bronquiolos respiratorios. El intersticio acinar está situado entre las membranas basales alveolares y capilares. Y el tej conectivo contiguo subpleural está contiguo a los septos interlobulillares.

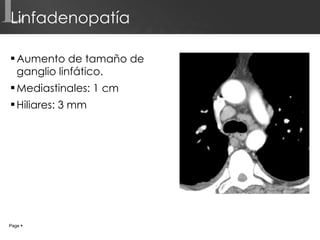

De cualquier etiología. Es sinónimo de aumento de tamaño de ganglio linfático (preferido) y de adenopatía. TC: existe una amplia variedad de tamaño de los ganglios linfáticos normales. Los ganglios hiliares y mediastinaes varian desde tamaños no valorables por TC y 12 mm. Existen medidas arbitrarias que consideran que el limite superior de un ganglio mediastinal sea de 1 cm en su eje corto y hasta 3 mm para los ganglios hiliares. Pero valorar si un ganglio es normal o patológico sólo guiados por el tamaño no es confiable

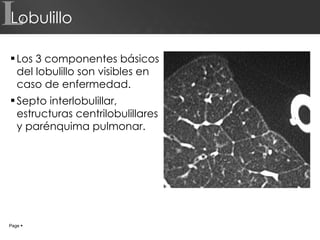

Los lobulillos perifericos tienen apariencia más uniforme, son de forma más piramidal que los centrales. Las 3 estructuras: septo interlob, est. centrolob. y parenquima lobulillar.

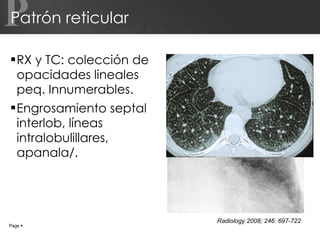

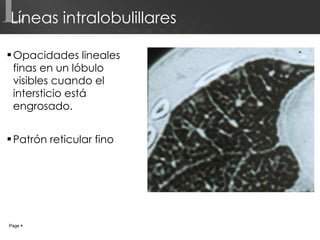

Cuando son numerosas, aparecen como un patron retucular fino. Son visibles en varias condiciones, incluyendo la fibrosis intersticial y la proteinosis alveolar

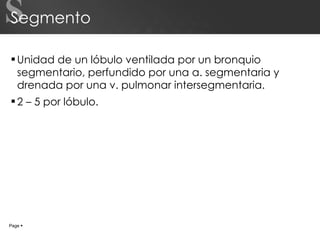

Los segmentos no pueden delinearse en una rx o TC y se identifican por inferencia basándonos en la posición de los bronquios y aa segmentarias q los suplen.

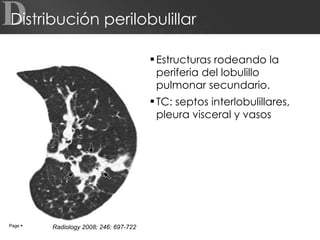

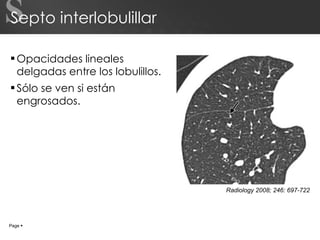

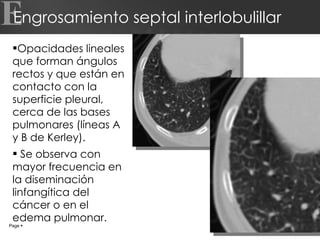

Son estructuras con forma de hoja de 10-20 mm de longitud que forman los bordes de los lóbulillos; más o menos perpendiculares a la pleura en la periferia. Están compuestos de tej. Conectivo contiennen vasos linfáticos y venulas pulmonares. RX y TC:los septos interlobulillares aparecen como opacidades lineales delgadas entre los lóbulillos. Estos septos deben distinguirse de las estructuras centrilobulillares. NO son visibles usualmente en individuos normales (septos normales tienen 0,1 mm de grosor aprox) pero son claramente visibles cuando están engrosados (x ej. Edema pulmonar)

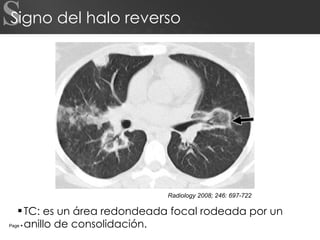

Este raro signo fue reportado inicialmente coo especifico de la COP. Pero luego se encontro en pctes con paracoccidioidoicosis.
