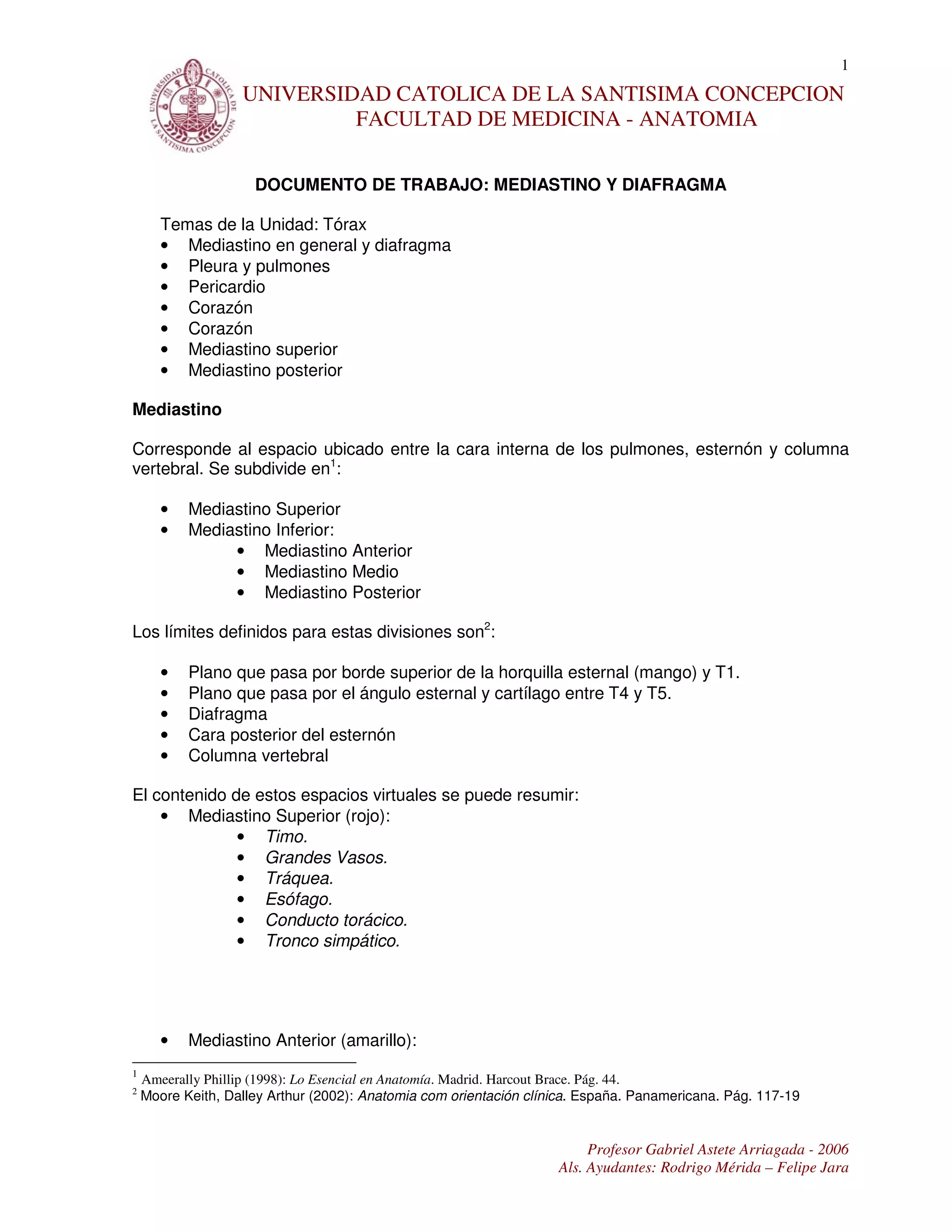

UNIVERSIDAD CATOLICA DE LA SANTISIMA CONCEPCION
FACULTAD DE MEDICINA - ANATOMIA
DOCUMENTO DE TRABAJO: MEDIASTINO Y DIAFRAGMA
Temas de la Unidad: Tórax
• Mediastino en general y diafragma
• Pleura y pulmones
• Pericardio
• Corazón
• Corazón
• Mediastino superior
• Mediastino posterior
Mediastino
Corresponde al espacio ubicado entre la cara interna de los pulmones, esternón y columna
vertebral. Se subdivide en1:
• Mediastino Superior
• Mediastino Inferior:
• Mediastino Anterior
• Mediastino Medio
• Mediastino Posterior
Los límites definidos para estas divisiones son2:
• Plano que pasa por borde superior de la horquilla esternal (mango) y T1.
• Plano que pasa por el ángulo esternal y cartílago entre T4 y T5.
• Diafragma
• Cara posterior del esternón
• Columna vertebral
El contenido de estos espacios virtuales se puede resumir:
• Mediastino Superior (rojo):
• Timo.
• Grandes Vasos.
• Tráquea.
• Esófago.
• Conducto torácico.
• Tronco simpático.
• Mediastino Anterior (amarillo):
1
Ameerally Phillip (1998): Lo Esencial en Anatomía. Madrid. Harcout Brace. Pág. 44.
2
Moore Keith, Dalley Arthur (2002): Anatomia com orientación clínica. España. Panamericana. Pág. 117-19
Profesor Gabriel Astete Arriagada - 2006
Als. Ayudantes: Rodrigo Mérida – Felipe Jara

2. 2
UNIVERSIDAD CATOLICA DE LA SANTISIMA CONCEPCION
FACULTAD DE MEDICINA - ANATOMIA
• Ganglios linfáticos de la cadena torácica interna.
• Mediastino Medio (Verde):
• Saco pericárdico.
• Corazón.
• Mediastino Posterior (azul):
• Esófago.
• Conducto torácico.
• Tronco simpático.
• Aorta descendente.
Desde el punto de vista práctico, el conocimiento de estas estructuras y su ubicación es
importante por lo siguiente:
• Hay estructuras “en tránsito”, es decir pasan por el mediastino o por más de uno.
• Órganos como la aorta (cayado), bifurcación traqueal, tendón central del diafragma;
cambian de nivel si el paciente está en posición de bipedestación o sedestación.
• Al analizar una radiografía simple de tórax es posible descubrir un mayor diámetro del
mediastino, lo que se denomina “ensanchamiento mediastínico”. Las causas de esto
se deben investigar en las estructuras que lo conforman, por ejemplo:
• Cardiomegalia.
• Linfomas.
• Aneurisma de la Aorta.
• Timomas.
• Tumores de esófago.
Profesor Gabriel Astete Arriagada - 2006
Als. Ayudantes: Rodrigo Mérida – Felipe Jara

3. 3

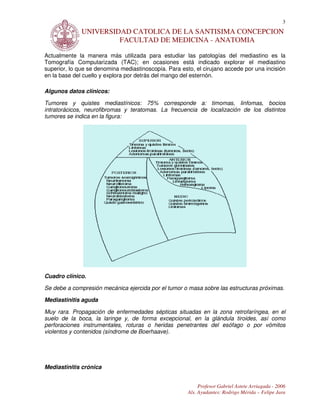

UNIVERSIDAD CATOLICA DE LA SANTISIMA CONCEPCION
FACULTAD DE MEDICINA - ANATOMIA
Actualmente la manera más utilizada para estudiar las patologías del mediastino es la
Tomografía Computarizada (TAC); en ocasiones está indicado explorar el mediastino
superior, lo que se denomina mediastinoscopía. Para esto, el cirujano accede por una incisión
en la base del cuello y explora por detrás del mango del esternón.
Algunos datos clínicos:
Tumores y quistes mediastínicos: 75% corresponde a: timomas, linfomas, bocios
intratorácicos, neurofibromas y teratomas. La frecuencia de localización de los distintos
tumores se indica en la figura:
Cuadro clínico.
Se debe a compresión mecánica ejercida por el tumor o masa sobre las estructuras próximas.
Mediastinitis aguda
Muy rara. Propagación de enfermedades sépticas situadas en la zona retrofaríngea, en el
suelo de la boca, la laringe y, de forma excepcional, en la glándula tiroides, así como
perforaciones instrumentales, roturas o heridas penetrantes del esófago o por vómitos
violentos y contenidos (síndrome de Boerhaave).
Mediastinitis crónica
Profesor Gabriel Astete Arriagada - 2006
Als. Ayudantes: Rodrigo Mérida – Felipe Jara

4. 4

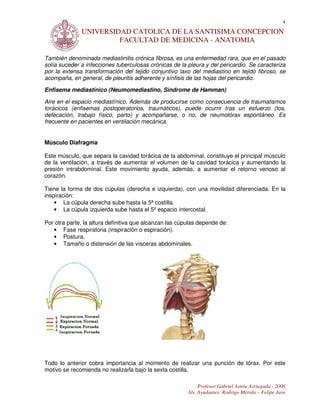

UNIVERSIDAD CATOLICA DE LA SANTISIMA CONCEPCION
FACULTAD DE MEDICINA - ANATOMIA
También denominada mediastinitis crónica fibrosa, es una enfermedad rara, que en el pasado
solía suceder a infecciones tuberculosas crónicas de la pleura y del pericardio. Se caracteriza
por la extensa transformación del tejido conjuntivo laxo del mediastino en tejido fibroso, se
acompaña, en general, de pleuritis adherente y sínfisis de las hojas del pericardio.
Enfisema mediastínico (Neumomediastino, Síndrome de Hamman)
Aire en el espacio mediastínico. Además de producirse como consecuencia de traumatismos
torácicos (enfisemas postoperatorios, traumáticos), puede ocurrir tras un esfuerzo (tos,
defecación, trabajo físico, parto) y acompañarse, o no, de neumotórax espontáneo. Es
frecuente en pacientes en ventilación mecánica.
Músculo Diafragma
Este músculo, que separa la cavidad torácica de la abdominal, constituye el principal músculo
de la ventilación, a través de aumentar el volumen de la cavidad torácica y aumentando la
presión intrabdominal. Este movimiento ayuda, además, a aumentar el retorno venoso al
corazón.
Tiene la forma de dos cúpulas (derecha e izquierda), con una movilidad diferenciada. En la
inspiración:
• La cúpula derecha sube hasta la 5ª costilla.
• La cúpula izquierda sube hasta el 5º espacio intercostal.
Por otra parte, la altura definitiva que alcanzan las cúpulas depende de:
• Fase respiratoria (inspiración o espiración).
• Postura.
• Tamaño o distensión de las vísceras abdominales.
Todo lo anterior cobra importancia al momento de realizar una punción de tórax. Por este
motivo se recomienda no realizarla bajo la sexta costilla.
Profesor Gabriel Astete Arriagada - 2006
Als. Ayudantes: Rodrigo Mérida – Felipe Jara

5. 5

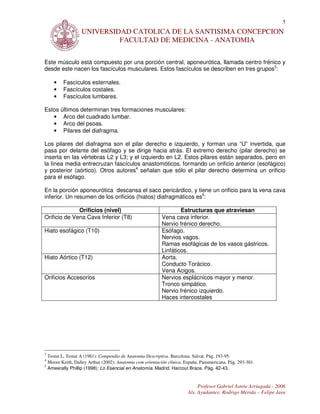

UNIVERSIDAD CATOLICA DE LA SANTISIMA CONCEPCION
FACULTAD DE MEDICINA - ANATOMIA
Este músculo está compuesto por una porción central, aponeurótica, llamada centro frénico y
desde este nacen los fascículos musculares. Estos fascículos se describen en tres grupos3:
• Fascículos esternales.
• Fascículos costales.
• Fascículos lumbares.
Estos últimos determinan tres formaciones musculares:
• Arco del cuadrado lumbar.
• Arco del psoas.
• Pilares del diafragma.
Los pilares del diafragma son el pilar derecho e izquierdo, y forman una “U” invertida, que
pasa por delante del esófago y se dirige hacia atrás. El extremo derecho (pilar derecho) se
inserta en las vértebras L2 y L3; y el izquierdo en L2. Estos pilares están separados, pero en
la línea media entrecruzan fascículos anastomóticos, formando un orificio anterior (esofágico)
y posterior (aórtico). Otros autores4 señalan que sólo el pilar derecho determina un orificio
para el esófago.
En la porción aponeurótica descansa el saco pericárdico, y tiene un orificio para la vena cava
inferior. Un resumen de los orificios (hiatos) diafragmáticos es5:
Orificios (nivel) Estructuras que atraviesan
Orificio de Vena Cava Inferior (T8) Vena cava inferior.
Nervio frénico derecho.
Hiato esofágico (T10) Esófago.
Nervios vagos.
Ramas esofágicas de los vasos gástricos.
Linfáticos.
Hiato Aórtico (T12) Aorta.
Conducto Torácico.
Vena Acigos.
Orificios Accesorios Nervios esplácnicos mayor y menor.
Tronco simpático.
Nervio frénico izquierdo.
Haces intercostales
3
Testut L, Testut A (1981): Compendio de Anatomia Descriptiva. Barcelona. Salvat. Pág. 193-95.
4
Moore Keith, Dalley Arthur (2002): Anatomia com orientación clínica. España. Panamericana. Pág. 293-301.
5
Ameerally Phillip (1998): Lo Esencial en Anatomía. Madrid. Harcout Brace. Pág. 42-43.
Profesor Gabriel Astete Arriagada - 2006
Als. Ayudantes: Rodrigo Mérida – Felipe Jara

6. 6

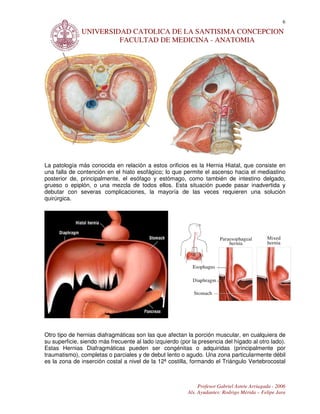

UNIVERSIDAD CATOLICA DE LA SANTISIMA CONCEPCION
FACULTAD DE MEDICINA - ANATOMIA
La patología más conocida en relación a estos orificios es la Hernia Hiatal, que consiste en
una falla de contención en el hiato esofágico; lo que permite el ascenso hacia el mediastino
posterior de, principalmente, el esófago y estómago, como también de intestino delgado,
grueso o epiplón, o una mezcla de todos ellos. Esta situación puede pasar inadvertida y
debutar con severas complicaciones, la mayoría de las veces requieren una solución
quirúrgica.
Otro tipo de hernias diafragmáticas son las que afectan la porción muscular, en cualquiera de
su superficie, siendo más frecuente al lado izquierdo (por la presencia del hígado al otro lado).
Estas Hernias Diafragmáticas pueden ser congénitas o adquiridas (principalmente por
traumatismo), completas o parciales y de debut lento o agudo. Una zona particularmente débil
es la zona de inserción costal a nivel de la 12ª costilla, formando el Triángulo Vertebrocostal
Profesor Gabriel Astete Arriagada - 2006
Als. Ayudantes: Rodrigo Mérida – Felipe Jara

7. 7

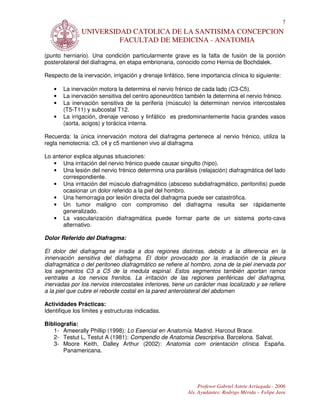

UNIVERSIDAD CATOLICA DE LA SANTISIMA CONCEPCION
FACULTAD DE MEDICINA - ANATOMIA
(punto herniario). Una condición particularmente grave es la falta de fusión de la porción
posterolateral del diafragma, en etapa embrionaria, conocido como Hernia de Bochdalek.
Respecto de la inervación, irrigación y drenaje linfático, tiene importancia clínica lo siguiente:
• La inervación motora la determina el nervio frénico de cada lado (C3-C5).
• La inervación sensitiva del centro aponeurótico también la determina el nervio frénico.
• La inervación sensitiva de la periferia (músculo) la determinan nervios intercostales
(T5-T11) y subcostal T12.
• La irrigación, drenaje venoso y linfático es predominantemente hacia grandes vasos
(aorta, acigos) y torácica interna.
Recuerda: la única innervación motora del diafragma pertenece al nervio frénico, utiliza la
regla nemotecnia: c3, c4 y c5 mantienen vivo al diafragma
Lo anterior explica algunas situaciones:
• Una irritación del nervio frénico puede causar singulto (hipo).
• Una lesión del nervio frénico determina una parálisis (relajación) diafragmática del lado
correspondiente.
• Una irritación del músculo diafragmático (absceso subdiafragmático, peritonitis) puede
ocasionar un dolor referido a la piel del hombro.
• Una hemorragia por lesión directa del diafragma puede ser catastrófica.
• Un tumor maligno con compromiso del diafragma resulta ser rápidamente
generalizado.
• La vascularización diafragmática puede formar parte de un sistema porto-cava
alternativo.
Dolor Referido del Diafragma:
El dolor del diafragma se irradia a dos regiones distintas, debido a la diferencia en la
innervación sensitiva del diafragma. El dolor provocado por la irradiación de la pleura
diafragmática o del peritoneo diafragmático se refiere al hombro, zona de la piel inervada por
los segmentos C3 a C5 de la medula espinal. Estos segmentos también aportan ramos
ventrales a los nervios frenitos. La irritación de las regiones periféricas del diafragma,
inervadas por los nervios intercostales inferiores, tiene un carácter mas localizado y se refiere
a la piel que cubre el reborde costal en la pared anterolateral del abdomen
Actividades Prácticas:
Identifique los límites y estructuras indicadas.
Bibliografía:
1- Ameerally Phillip (1998): Lo Esencial en Anatomía. Madrid. Harcout Brace.
2- Testut L, Testut A (1981): Compendio de Anatomia Descriptiva. Barcelona. Salvat.
3- Moore Keith, Dalley Arthur (2002): Anatomia com orientación clínica. España.
Panamericana.
