El documento describe las cuatro fases de un proyecto de diseño de productos bajo la estrategia de gestión del ciclo de vida del producto (PLM): análisis, planeación, ejecución y evaluación. Cada fase incluye actividades y resultados de aprendizaje relacionados con el diseño y desarrollo de mobiliario de oficina. El proyecto se enfocará en el diseño de mobiliario para oficinas pequeñas o de teletrabajo.

1. Sesión 3
EL PROYECTO
ESPECIALIZACIÓN TECNOLÓGICA EN
GESTIÓN DEL CICLO DE VIDA DEL PRODUCTO
-PLM-
NOVIEMBRE DE 2010

2. EL PROYECTO

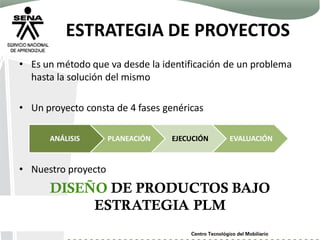

3. ESTRATEGIA DE PROYECTOS
• Es un método que va desde la identificación de un problema
hasta la solución del mismo
• Un proyecto consta de 4 fases genéricas
• Nuestro proyecto
DISEÑO DE PRODUCTOS BAJO
ESTRATEGIA PLM
ANÁLISIS PLANEACIÓN EJECUCIÓN EVALUACIÓN

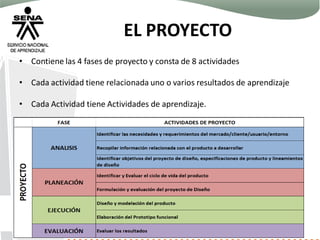

4. EL PROYECTO
• Contiene las 4 fases de proyecto y consta de 8 actividades
• Cada actividad tiene relacionada uno o varios resultados de aprendizaje
• Cada Actividad tiene Actividades de aprendizaje.

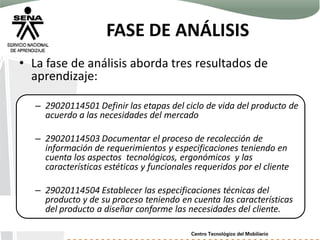

5. FASE DE ANÁLISIS
• La fase de análisis aborda tres resultados de
aprendizaje:
– 29020114501 Definir las etapas del ciclo de vida del producto de
acuerdo a las necesidades del mercado
– 29020114503 Documentar el proceso de recolección de
información de requerimientos y especificaciones teniendo en
cuenta los aspectos tecnológicos, ergonómicos y las
características estéticas y funcionales requeridos por el cliente
– 29020114504 Establecer las especificaciones técnicas del
producto y de su proceso teniendo en cuenta las características
del producto a diseñar conforme las necesidades del cliente.

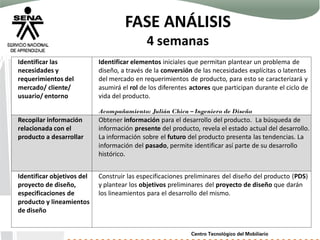

6. FASE ANÁLISIS
4 semanas
Identificar las
necesidades y
requerimientos del
mercado/ cliente/
usuario/ entorno
Identificar elementos iniciales que permitan plantear un problema de
diseño, a través de la conversión de las necesidades explícitas o latentes
del mercado en requerimientos de producto, para esto se caracterizará y
asumirá el rol de los diferentes actores que participan durante el ciclo de
vida del producto.
Acompañamiento: Julián Chica – Ingeniero de Diseño
Recopilar información
relacionada con el
producto a desarrollar
Obtener información para el desarrollo del producto. La búsqueda de
información presente del producto, revela el estado actual del desarrollo.
La información sobre el futuro del producto presenta las tendencias. La
información del pasado, permite identificar así parte de su desarrollo
histórico.
Identificar objetivos del
proyecto de diseño,
especificaciones de
producto y lineamientos
de diseño
Construir las especificaciones preliminares del diseño del producto (PDS)
y plantear los objetivos preliminares del proyecto de diseño que darán
los lineamientos para el desarrollo del mismo.

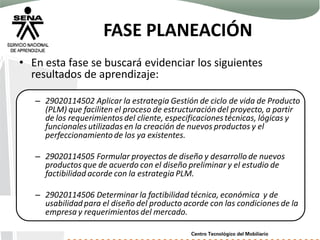

7. FASE PLANEACIÓN
• En esta fase se buscará evidenciar los siguientes
resultados de aprendizaje:
– 29020114502 Aplicar la estrategia Gestión de ciclo de vida de Producto
(PLM) que faciliten el proceso de estructuración del proyecto, a partir
de los requerimientosdel cliente, especificacionestécnicas, lógicas y
funcionalesutilizadas en la creación de nuevos productos y el
perfeccionamientode los ya existentes.
– 29020114505 Formular proyectos de diseño y desarrollo de nuevos
productos que de acuerdo con el diseño preliminar y el estudio de
factibilidad acorde con la estrategia PLM.
– 29020114506 Determinar la factibilidad técnica, económica y de
usabilidadpara el diseño del producto acorde con las condiciones de la
empresa y requerimientos del mercado.

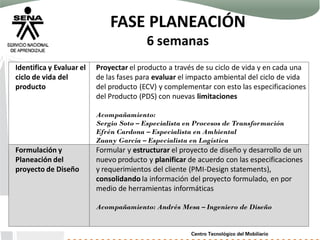

8. FASE PLANEACIÓN
6 semanas
Identifica y Evaluar el
ciclo de vida del
producto
Proyectar el producto a través de su ciclo de vida y en cada una
de las fases para evaluar el impacto ambiental del ciclo de vida
del producto (ECV) y complementar con esto las especificaciones
del Producto (PDS) con nuevas limitaciones
Acompañamiento:
Sergio Soto – Especialista en Procesos de Transformación
Efrén Cardona – Especialista en Ambiental
Zuany García – Especialista en Logística
Formulación y
Planeación del
proyecto de Diseño
Formular y estructurar el proyecto de diseño y desarrollo de un
nuevo producto y planificar de acuerdo con las especificaciones
y requerimientos del cliente (PMI-Design statements),
consolidando la información del proyecto formulado, en por
medio de herramientas informáticas
Acompañamiento: Andrés Mesa – Ingeniero de Diseño

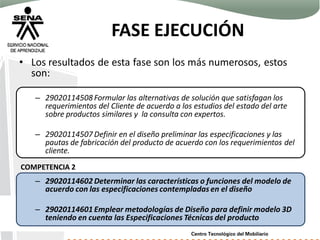

9. FASE EJECUCIÓN
• Los resultados de esta fase son los más numerosos, estos
son:
– 29020114508 Formular las alternativas de solución que satisfagan los
requerimientos del Cliente de acuerdo a los estudios del estado del arte
sobre productos similares y la consulta con expertos.
– 29020114507 Definir en el diseño preliminar las especificaciones y las
pautas de fabricación del producto de acuerdo con los requerimientos del
cliente.
– 29020114602 Determinar las características o funciones del modelo de
acuerdo con las especificaciones contempladas en el diseño
– 29020114601 Emplear metodologías de Diseño para definir modelo 3D
teniendo en cuenta las Especificaciones Técnicas del producto
COMPETENCIA 2

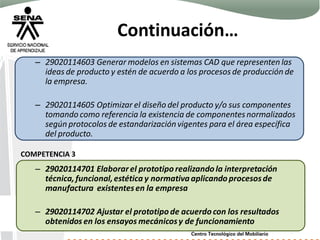

10. Continuación…
– 29020114603 Generar modelos en sistemas CAD que representen las
ideas de producto y estén de acuerdo a los procesos de producción de
la empresa.
– 29020114605 Optimizar el diseño del producto y/o sus componentes
tomando como referencia la existencia de componentesnormalizados
según protocolos de estandarizaciónvigentes para el área específica
del producto.
– 29020114701 Elaborarel prototipo realizando la interpretación
técnica, funcional,estética y normativaaplicando procesosde
manufactura existentesen la empresa
– 29020114702 Ajustar el prototipo de acuerdo con los resultados
obtenidos en los ensayos mecánicosy de funcionamiento
COMPETENCIA 3

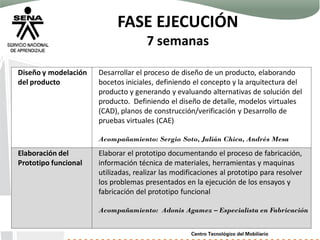

11. FASE EJECUCIÓN
7 semanas
Diseño y modelación
del producto
Desarrollar el proceso de diseño de un producto, elaborando
bocetos iniciales, definiendo el concepto y la arquitectura del
producto y generando y evaluando alternativas de solución del
producto. Definiendo el diseño de detalle, modelos virtuales
(CAD), planos de construcción/verificación y Desarrollo de
pruebas virtuales (CAE)
Acompañamiento: Sergio Soto, Julián Chica, Andrés Mesa
Elaboración del
Prototipo funcional
Elaborar el prototipo documentando el proceso de fabricación,
información técnica de materiales, herramientas y maquinas
utilizadas, realizar las modificaciones al prototipo para resolver
los problemas presentados en la ejecución de los ensayos y
fabricación del prototipo funcional
Acompañamiento: Adonis Agamez – Especialista en Fabricación

12. COMPETENCIA 3
FASE EVALUACIÓN
• La última fase contempla los siguientes resultados
– 29020114604 Documentar el proceso de diseño en el sistema PDM de modo
que se combinen los aspectos tecnológicos y ergonómicos con las
características estéticas y funcionales requeridos por el cliente.
– 29020114606 Analizar las cargas estáticas y/o dinámicas y sus efectos sobre el
producto industrial y/o sus componentes, de acuerdo con sus condiciones de
trabajo
– 29020114607 Evaluar técnicamente las propiedades físicas, químicas,
mecánicas y tecnológicas de los materiales seleccionados para el producto y/o
sus componentes, teniendo en cuenta los pesos asignados a las variables de
funcionalidad, costo, desempeño, seguridad industrial y medioambiental, salud
ocupacional, estética, gráfica, ética y ergonomía
– 29020114703 Controlar la calidad del prototipo funcional y/o producto
desarrollado, teniendo en cuenta la normatividad ambiental y ocupacional

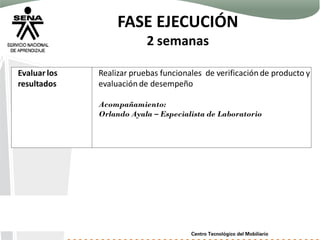

13. FASE EJECUCIÓN
2 semanas
Evaluar los
resultados
Realizar pruebas funcionales de verificación de producto y
evaluación de desempeño
Acompañamiento:
Orlando Ayala – Especialista de Laboratorio

14. LO PRIMERO – PENSAMOS EN UN
CAMPO DE TRABAJO

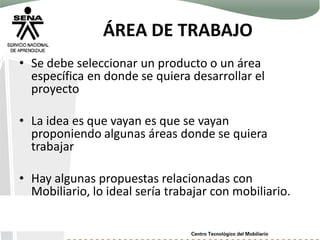

15. ÁREA DE TRABAJO
• Se debe seleccionar un producto o un área
específica en donde se quiera desarrollar el
proyecto
• La idea es que vayan es que se vayan
proponiendo algunas áreas donde se quiera
trabajar
• Hay algunas propuestas relacionadas con
Mobiliario, lo ideal sería trabajar con mobiliario.

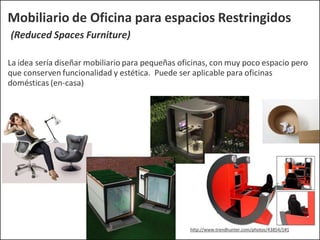

16. Mobiliario de Oficina para espacios Restringidos
(Reduced Spaces Furniture)
La idea sería diseñar mobiliario para pequeñas oficinas, con muy poco espacio pero
que conserven funcionalidad y estética. Puede ser aplicable para oficinas
domésticas (en-casa)
http://www.trendhunter.com/photos/43854/1#1

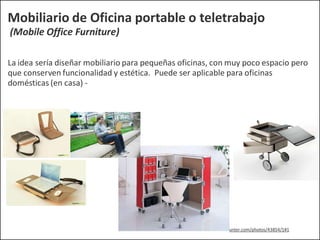

17. Mobiliario de Oficina portable o teletrabajo
(Mobile Office Furniture)
La idea sería diseñar mobiliario para pequeñas oficinas, con muy poco espacio pero
que conserven funcionalidad y estética. Puede ser aplicable para oficinas
domésticas (en casa) -
http://www.trendhunter.com/photos/43854/1#1

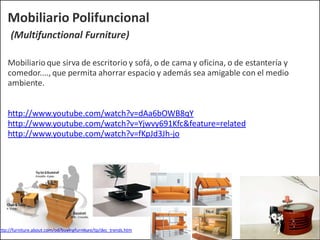

18. Mobiliario Polifuncional
(Multifunctional Furniture)
Mobiliario que sirva de escritorio y sofá, o de cama y oficina, o de estantería y
comedor...., que permita ahorrar espacio y además sea amigable con el medio
ambiente.
http://www.youtube.com/watch?v=dAa6bOWB8qY
http://www.youtube.com/watch?v=Yjwvy691Kfc&feature=related
http://www.youtube.com/watch?v=fKpJd3Jh-jo
http://furniture.about.com/od/buyingfurniture/tp/dec_trends.htm

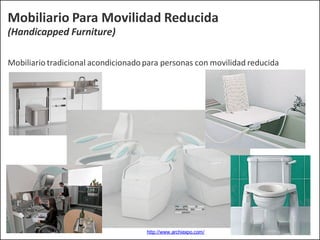

19. Mobiliario Para Movilidad Reducida
(Handicapped Furniture)
Mobiliario tradicional acondicionado para personas con movilidad reducida
http://www.archiexpo.com/
