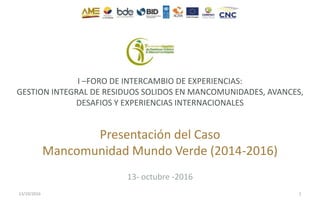

I –FORO DE INTERCAMBIO DE EXPERIENCIAS:
GESTION INTEGRAL DE RESIDUOS SOLIDOS EN MANCOMUNIDADES, AVANCES,
DESAFIOS Y EXPERIENCIAS INTERNACIONALES
Presentación del Caso
Mancomunidad Mundo Verde (2014-2016)
13- octubre -2016
13/10/2016 1

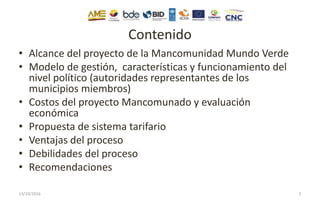

Contenido
• Alcance del proyecto de la Mancomunidad Mundo Verde
• Modelo de gestión, características y funcionamiento del
nivel político (autoridades representantes de los
municipios miembros)
• Costos del proyecto Mancomunado y evaluación
económica
• Propuesta de sistema tarifario
• Ventajas del proceso
• Debilidades del proceso
• Recomendaciones
13/10/2016 2

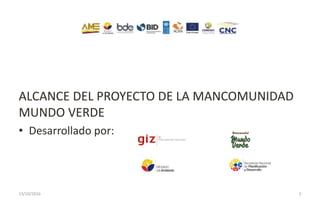

ALCANCE DEL PROYECTO DE LA MANCOMUNIDAD
MUNDO VERDE
• Desarrollado por:
13/10/2016 3

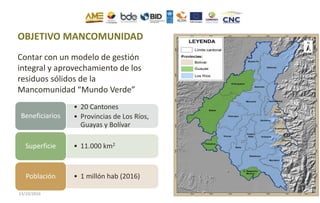

OBJETIVO MANCOMUNIDAD
Contar con un modelo de gestión
integral y aprovechamiento de los
residuos sólidos de la
Mancomunidad “Mundo Verde”
• 20 Cantones
• Provincias de Los Ríos,
Guayas y Bolívar
Beneficiarios
• 11.000 km2Superficie
• 1 millón hab (2016)Población
13/10/2016 4

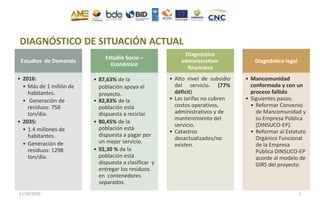

DIAGNÓSTICO DE SITUACIÓN ACTUAL
Estudios de Demanda
• 2016:
• Más de 1 millón de
habitantes.
• Generación de
residuos: 758
ton/día.
• 2035:
• 1.4 millones de
habitantes.
• Generación de
residuos: 1298
ton/día.
Estudio Socio –
Económico
• 87,63% de la
población apoya el
proyecto.
• 82,83% de la
población está
dispuesta a reciclar.
• 80,45% de la
población está
dispuesta a pagar por
un mejor servicio.
• 92,30 % de la
población está
dispuesta a clasificar y
entregar los residuos
en contenedores
separados.
Diagnóstico
administrativo-
financiero
• Alto nivel de subsidio
del servicio. (77%
déficit)
• Las tarifas no cubren
costos operativos,
administrativos y de
mantenimiento del
servicio.
• Catastros
desactualizados/no
existen.
Diagnóstico legal
• Mancomunidad
conformada y con un
proceso fallido
• Siguientes pasos:
• Reformar Convenio
de Mancomunidad y
su Empresa Pública
(DINSUCO-EP).
• Reformar al Estatuto
Orgánico Funcional
de la Empresa
Pública DINSUCO-EP
acorde al modelo de
GIRS del proyecto.
13/10/2016 5

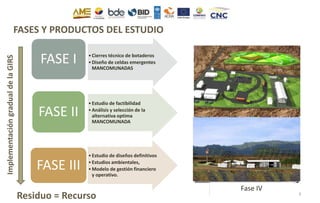

•Cierres técnico de botaderos
•Diseño de celdas emergentes
MANCOMUNADAS
FASE I
•Estudio de factibilidad
•Análisis y selección de la
alternativa optima
MANCOMUNADA
FASE II
•Estudio de diseños definitivos
•Estudios ambientales,
•Modelo de gestión financiero
y operativo.
FASE III
FASES Y PRODUCTOS DEL ESTUDIO
Fase IFase II
Fase IIIFase IV
ImplementacióngradualdelaGIRS
Residuo = Recurso 6

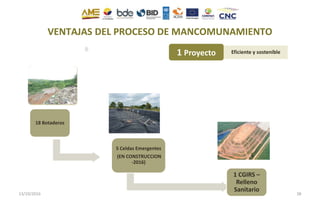

Ventajas Mancomunidad
1 Proyecto eficiente y sostenible
en vez de 20 deficientes con costo elevado
 1 Centro de Manejo Integral de Residuos (CGIRS):
 Relleno Sanitario
 Planta de Reciclaje
 Planta de Compostaje
 Generación de Electricidad
 Sistema de Recolección optimizado
 Estaciones de Transferencia
 Recolección selectiva

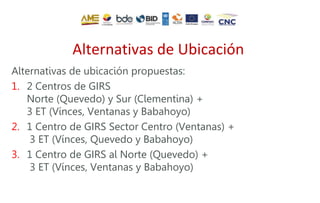

Alternativas de ubicación propuestas:
1. 2 Centros de GIRS
Norte (Quevedo) y Sur (Clementina) +
3 ET (Vínces, Ventanas y Babahoyo)
2. 1 Centro de GIRS Sector Centro (Ventanas) +
3 ET (Vínces, Quevedo y Babahoyo)
3. 1 Centro de GIRS al Norte (Quevedo) +
3 ET (Vínces, Ventanas y Babahoyo)

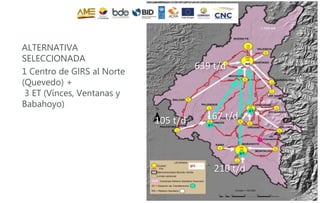

Alternativas de Ubicación
ALTERNATIVA
SELECCIONADA
1 Centro de GIRS al Norte
(Quevedo) +
3 ET (Vínces, Ventanas y
Babahoyo)
639 t/d
105 t/d 167 t/d
210 t/d

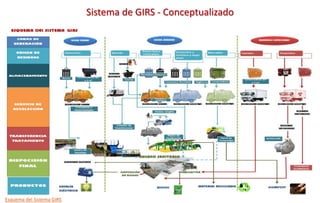

Sistema de GIRS - Conceptualizado
Esquema del Sistema GIRS

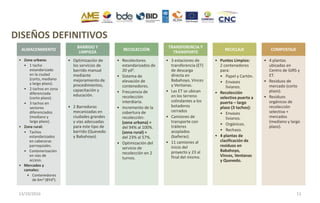

ALMACENMIENTO
• Zona urbana:
• 1 tacho
estandarizado
en la ciudad
(corto, mediano
y largo plazo).
• 2 tachos en zona
diferenciada
(corto plazo).
• 3 tachos en
sectores
diferenciados
(mediano y
largo plazo).
• Zona rural:
• Tachos
estandarizados
en cabeceras
parroquiales.
• Contenerización
en vías de
acceso.
• Mercados y
camales:
• Contenedores
de 6m3 (8Yd3).
BARRIDO Y
LIMPIEZA
• Optimización de
los servicios de
barrido manual
mediante
mejoramiento de
procedimientos,
capacitación y
educación.
• 2 Barredoras
mecanizadas en
ciudades grandes
y vías adecuadas
para este tipo de
barrido (Quevedo
y Babahoyo).
RECOLECCIÓN
• Recolectores
estandarizados de
20 yd3.
• Sistema de
elevación de
contenedores.
• Frecuencia de
recolección
interdiaria.
• Incremento de la
cobertura de
recolección:
(zona urbana) =
del 94% al 100%.
(zona rural) =
del 23% al 57%.
• Optimización del
servicio de
recolección en 2
turnos.
TRANSFERENCIA Y
TRANSPORTE
• 3 estaciones de
transferencia (ET)
de descarga
directa en
Babahoyo, Vinces
y Ventanas.
• Las ET se ubican
en los terreno
colindantes a los
botaderos
cerrados
• Camiones de
transporte con
tráileres
acoplados
(bañeras).
• 11 camiones al
inicio del
proyecto y 23 al
final del mismo.
RECICLAJE
• Puntos Limpios:
2 contenedores
para:
• Papel y Cartón.
• Envases
livianos.
• Recolección
selectiva puerta a
puerta – largo
plazo (3 tachos):
• Envases
livianos.
• Orgánicos.
• Rechazo.
• 4 plantas de
clasificación de
residuos en
Babahoyo,
Vinces, Ventanas
y Quevedo.
COMPOSTAJE
• 4 plantas
ubicadas en
Centro de GIRS y
ET.
• Residuos de
mercado (corto
plazo).
• Residuos
orgánicos de
recolección
selectiva +
mercados
(mediano y largo
plazo).
DISEÑOS DEFINITIVOS
13/10/2016 11

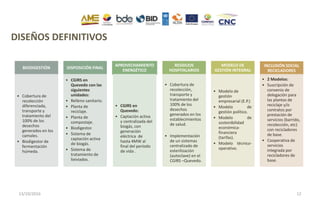

BIODIGESTIÓN
• Cobertura de
recolección
diferenciada,
transporte y
tratamiento del
100% de los
desechos
generados en los
camales.
• Biodigestor de
fermentación
húmeda.
DISPOSICIÓN FINAL
• CGIRS en
Quevedo con las
siguientes
unidades:
• Relleno sanitario.
• Planta de
reciclaje.
• Planta de
compostaje.
• Biodigestor.
• Sistema de
captación activa
de biogás.
• Sistema de
tratamiento de
lixiviados.
APROVECHAMIENTO
ENERGÉTICO
• CGIRS en
Quevedo:
• Captación activa
y centralizada del
biogás, con
generación
eléctrica de
hasta 4MW al
final del período
de vida .
RESIDUOS
HOSPITALARIOS
• Cobertura de
recolección,
transporte y
tratamiento del
100% de los
desechos
generados en los
establecimientos
de salud.
• Implementación
de un sistemas
centralizado de
esterilización
(autoclave) en el
CGIRS –Quevedo.
MODELO DE
GESTIÓN INTEGRAL
• Modelo de
gestión
empresarial (E.P.)
• Modelo de
gestión político.
• Modelo de
sostenibilidad
económica-
financiera
(tarifas).
• Modelo técnico-
operativo.
INCLUSIÓN SOCIAL
RECICLADORES
• 2 Modelos:
• Suscripción de
convenio de
delegación para
las plantas de
reciclaje y/o
contratos por
prestación de
servicios (barrido,
recolección, etc)
con recicladores
de base.
• Cooperativa de
servicios
integrada por
recicladores de
base.
DISEÑOS DEFINITIVOS
13/10/2016 12
RELLENO SANITARIO
PROYECCIÓN DEL CGIRS - QUEVEDO
13/10/2016 13

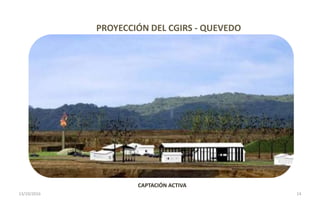

CAPTACIÓN ACTIVA
PROYECCIÓN DEL CGIRS - QUEVEDO
13/10/2016 14

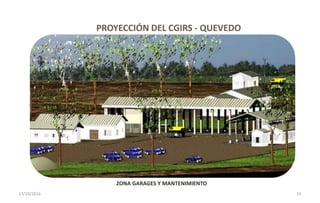

ZONA GARAGES Y MANTENIMIENTO
PROYECCIÓN DEL CGIRS - QUEVEDO
13/10/2016 15

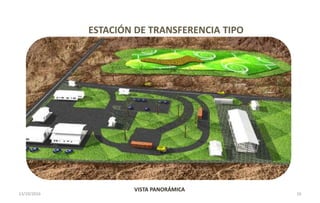

VISTA PANORÁMICA
ESTACIÓN DE TRANSFERENCIA TIPO
13/10/2016 16

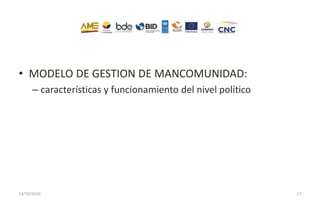

• MODELO DE GESTION DE MANCOMUNIDAD:
– características y funcionamiento del nivel político
13/10/2016 17
MODELO DE GESTÍON POLÍTICA Y GERENCIAL
PRESTACIÓN DEL
SERVICIO
RECTORÍA Y LINEAMIENTOS
POLÍTICOS
EVALUACIÓN DEL
SERVICIO Y
COORDINACIÓN
MANCOMUNIDAD
GADs
MANCOMUNADOS
Sistema Integral de
Residuos Sólidos
DINSUCO EP
Marco Legal:
Ordenanza Tipo

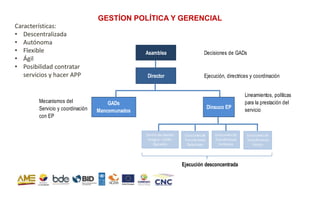

GESTÍON POLÍTICA Y GERENCIAL
Asamblea Decisiones de GADs
Director Ejecución, directrices y coordinación
Dinsuco EP
Mecanismos del
Servicio y coordinación
con EP
GADs
Mancomunados
Ejecución desconcentrada
Lineamientos, políticas
para la prestación del
servicio
Estaciones de
Transferencia
Vinces
Centro de Gestión
Integral-CGIRS -
Quevedo
Estacionesde
Transferencia
Babahoyo
Estacionesde
Transferencia
Ventanas
Características:
• Descentralizada
• Autónoma
• Flexible
• Ágil
• Posibilidad contratar
servicios y hacer APP
17.10.2016
HERRAMIENTAS PARA LA IMPLEMENTACIÓN DEL MODELO DE GESTIÓN
Jurídicas
• Reforma de Convenio de
Constitución de la
Mancomunidad
• Reforma del Acto de
Constitutivo EP
• Ordenanza tipo para la
gestión integral de residuos
Administrativas
• Reforma al Estatuto de la
EP
• Reforma a la Estructura
Orgánica
• Atribuciones y
responsabilidades de
actores
• Instrumentos
complementarios
• Perfiles de Talento Humano
ESTRUCTURA ORGANICA POR PROCESOS - DINSUCO
ORDENANZA TIPO
ORDENANZA TIPO
MARCO TEÓRICO
OBJETO, AMBITO
PRINCIPIOS Y FINES
RÉGIMEN
INSTITUCIONAL
FACULTADES Y
OBLIGACIONES
MUNICIPALES
DEBERES Y
RESPONSABILIDAD
ES CIUDADANAS
PRESTACIÓN DEL
SERVICIO
SERVICIO
ORDINARIO
SERVICIO ESPECIAL
COMPONENTES DE
LA GESTIÓN
INTEGRAL DE
RESIDUOS
GENERACIÓN Y
ALMACENAMIENT
O INICIAL
BARRIDO Y
LIMPIEZA
RECOLECCIÓN Y
TRANSPORTE
REDUCCIÓN,
APROVECHAMIENT
O Y TRATAMIENTO
DISPOSICIÓN FINAL
REGIMEN
TARIFARIO
REGIMEN
SANCIONATORIO
NORMAS
GENERALES
PROCEDIMIENTOS
INFRACCIONES Y
SANCIONES

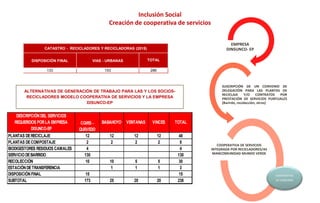

Inclusión Social
Creación de cooperativa de servicios
EMPRESA
DINSUNCO- EP
SUSCRIPCIÓN DE UN CONVENIO DE
DELEGACIÓN PARA LAS PLANTAS DE
RECICLAJE Y/O CONTRATOS POR
PRESTACIÓN DE SERVICIOS PUNTUALES
(Barirdo, recolección, otros)
COOPERATIVA DE SERVICIOS
INTEGRADA POR RECICLADORES/AS
MANCOMUNIDAD MUNDO VERDE
ALTERNATIVAS DE GENERACIÓN DE TRABAJO PARA LAS Y LOS SOCIOS-
RECICLADORES MODELO COOPERATIVA DE SERVICIOS Y LA EMPRESA
DISUNCO-EP
PLANTAS DERECICLAJE 12 12 12 12 48
PLANTAS DECOMPOSTAJE 2 2 2 2 8
BIODIGESTORES RESIDUOS CAMALES 4 4
SERVICIO DEBARRIDO 130 130
RECOLECCIÓN 10 10 5 5 30
ESTACIÓNDETRANSFERENCIA 1 1 1 3
DISPOSICIÓNFINAL 15 15
SUBTOTAL 173 25 20 20 238
TOTAL
DESCRIPCIÓNDEL SERVICIOS
REQUERIDOS PORLA EMPRESA
DISUNCO-EP
CGIRS -
QUEVEDO
BABAHOYO VENTANAS VINCES
CATASTRO - RECICLADORES Y RECICLADORAS (2015)
DISPOSICIÓN FINAL VIAS - URBANAS TOTAL
133 153 286
COOPERATIVA
DE CONSUMO

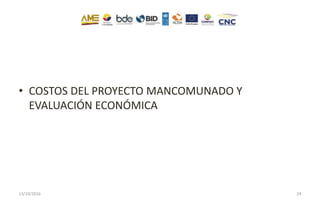

• COSTOS DEL PROYECTO MANCOMUNADO Y
EVALUACIÓN ECONÓMICA
13/10/2016 24

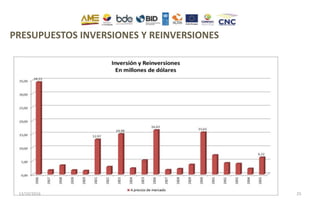

PRESUPUESTOS INVERSIONES Y REINVERSIONES
13/10/2016 25

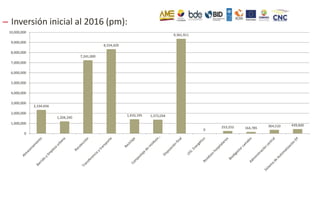

– Inversión inicial al 2016 (pm):
2,334,656
1,204,240
7,241,000
8,334,420
1,410,195 1,372,034
9,361,911
0
253,252 164,785
364,510 439,600
0
1,000,000
2,000,000
3,000,000
4,000,000
5,000,000
6,000,000
7,000,000
8,000,000
9,000,000
10,000,000

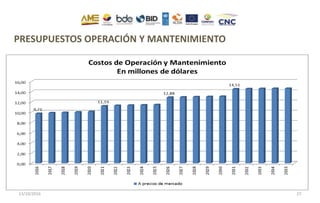

PRESUPUESTOS OPERACIÓN Y MANTENIMIENTO
13/10/2016 27

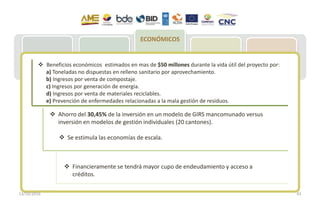

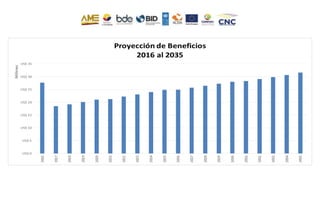

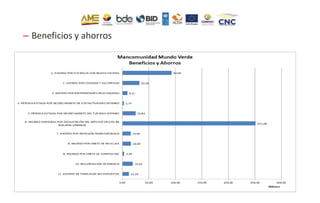

– Beneficios y ahorros
– Evaluación Económica: Resultados
 Valor Actual Neto = US$ 75’213,400
 Tasa Interna de Retorno = 71,05%.
 Ratio Beneficio – Costo (RBC) = 1,79
 Proyecto socialmente rentable.
Evaluación Económica - Financiera

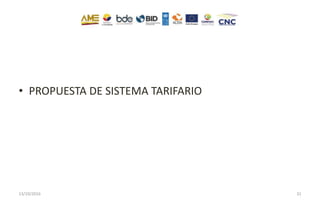

• PROPUESTA DE SISTEMA TARIFARIO
13/10/2016 31
– Propuesta de Sistema Tarifario y cobro mediante Planilla de Energía
Eléctrica
 Tipo de recolección actual: planilla de luz, planilla de agua potable, impuesto predial o
planilla autónoma de recolección de basura.
 Ley Orgánica del Servicio Público de Energía Eléctrica según Registro Oficial No. 418 del 16 de
enero de 2015. Acuerdos con Empresa Regional CENEL, y apoyo Ministerios.
 Categorización: 174 mil abonados a Nov/2014
• Residencial = 162 mil abonados
• Comercial = 10 mil abonados
• Industrial = 400 abonados
• Otros (Instituciones públicas, ONG`s, entre otros) = 1.800 abonados
 Principios de solidaridad que la estructura tarifaria de energía eléctrica promueve, así como:
el que más consume más paga, subsidio cruzado y tarifa de la dignidad.
 Tasa GIRS = Tasa de Servicio + Factor de gestión + Factor SBU.

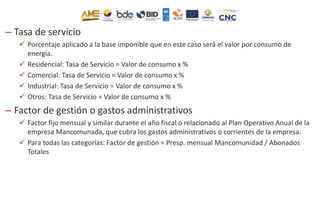

– Tasa de servicio
 Porcentaje aplicado a la base imponible que en este caso será el valor por consumo de
energía.
 Residencial: Tasa de Servicio = Valor de consumo x %
 Comercial: Tasa de Servicio = Valor de consumo x %
 Industrial: Tasa de Servicio = Valor de consumo x %
 Otros: Tasa de Servicio = Valor de consumo x %
– Factor de gestión o gastos administrativos
 Factor fijo mensual y similar durante el año fiscal o relacionado al Plan Operativo Anual de la
empresa Mancomunada, que cubra los gastos administrativos o corrientes de la empresa.
 Para todas las categorías: Factor de gestión = Presp. mensual Mancomunidad / Abonados
Totales
– Factor que cubra el incremento de inflación anual
 Factor que resulte de aplicar al Salario Básico Unificado (SBU) del trabajador en general (para
el año 2015, el valor de US$ 354.00), un factor de incremento, similar para todas las
categorías.
 Para todas las categorías: Factor SBU = Salario Básico Unificado x 0.0036
Tasa GIRS = Tasa de Servicio + Factor de gestión + Factor SBU
– ESCENARIO: CONDICIONES DEL BANCO DEL ESTADO
– Tasa de Gestión Integral de Residuos Sólidos:
Tasa GIRS = Tasa de Servicio + Factor de gestión + Factor SBU

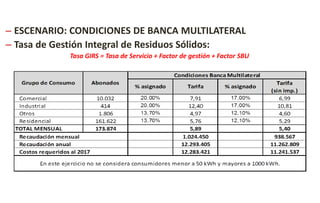

– ESCENARIO: CONDICIONES DE BANCA MULTILATERAL
– Tasa de Gestión Integral de Residuos Sólidos:
Tasa GIRS = Tasa de Servicio + Factor de gestión + Factor SBU

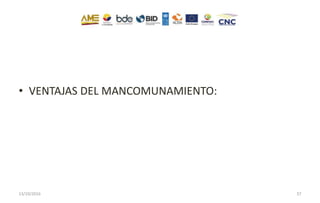

• VENTAJAS DEL MANCOMUNAMIENTO:
13/10/2016 37
VENTAJAS DEL PROCESO DE MANCOMUNAMIENTO
1 Proyecto Eficiente y sostenible
18 Botaderos
5 Celdas Emergentes
(EN CONSTRUCCION
-2016)
1 CGIRS –
Relleno
Sanitario
13/10/2016 38

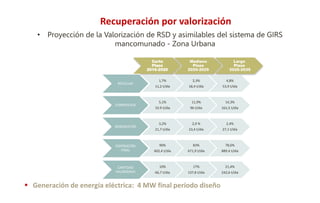

• Proyección de la Valorización de RSD y asimilables del sistema de GIRS
mancomunado - Zona Urbana
Corto
Plazo
2016-2020
Mediano
Plazo
2020-2025
Largo
Plazo
2025-2035
 Generación de energía eléctrica: 4 MW final período diseño
Recuperación por valorización
RECICLAJE
1,7%
11,2 t/día
2,3%
18,4 t/día
4,8%
53,9 t/día
COMPOSTAJE
5,1%
33.9 t/día
11,9%
96 t/día
14,3%
161,5 t/día
BIODIGESTOR
3,2%
21,7 t/día
2,9 %
23,4 t/día
2,4%
27,1 t/día
DISPOSICIÓN
FINAL
90%
602,4 t/día
83%
671,9 t/día
78,6%
889,4 t/día
CANTIDAD
VALORIZADA
10%
66,7 t/día
17%
137,8 t/día
21,4%
242,6 t/día
AMBIENTALES TÉCNICOS ECONÓMICOS
SOCIALES POLÍTICOS
VENTAJAS Y BENEFICIOS DEL PROYECTO
13/10/2016 40
MAE: Acuerdo
020 – REP
MCE: Resolución
009 –
Importaciones
neumáticos
MSP: Plan
Movilización
221 Municipios:
Acopio de NFU
Entrega de NFU
para reciclje
77 empresas
implementan
Plan de Gestión
Integral de NFU
Recuperación y
entrega a
gestores
Reencauche
(60 % meta)
Reciclaje
(40% meta)
Aplicación:
Césped, pisos,
canchas atléticas,
accesorios
vehículos, polvo
de caucho en
industria vial

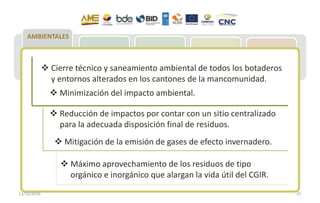

AMBIENTALES
 Cierre técnico y saneamiento ambiental de todos los botaderos
y entornos alterados en los cantones de la mancomunidad.
 Reducción de impactos por contar con un sitio centralizado
para la adecuada disposición final de residuos.
 Máximo aprovechamiento de los residuos de tipo
orgánico e inorgánico que alargan la vida útil del CGIR.
 Mitigación de la emisión de gases de efecto invernadero.
 Minimización del impacto ambiental.
13/10/2016 41
MAE: Acuerdo
020 – REP
MCE: Resolución
009 –
Importaciones
neumáticos
MSP: Plan
Movilización
221 Municipios:
Acopio de NFU
Entrega de NFU
para reciclje
77 empresas
implementan
Plan de Gestión
Integral de NFU
Recuperación y
entrega a
gestores
Reencauche
(60 % meta)
Reciclaje
(40% meta)
Aplicación:
Césped, pisos,
canchas atléticas,
accesorios
vehículos, polvo
de caucho en
industria vial

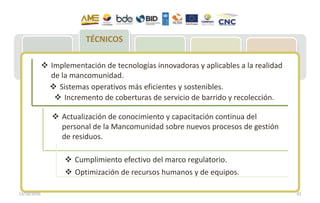

TÉCNICOS
D
 Implementación de tecnologías innovadoras y aplicables a la realidad
de la mancomunidad.
 Optimización de recursos humanos y de equipos.
 Sistemas operativos más eficientes y sostenibles.
 Cumplimiento efectivo del marco regulatorio.
 Incremento de coberturas de servicio de barrido y recolección.
 Actualización de conocimiento y capacitación continua del
personal de la Mancomunidad sobre nuevos procesos de gestión
de residuos.
13/10/2016 42
MAE: Acuerdo
020 – REP
MCE: Resolución
009 –
Importaciones
neumáticos
MSP: Plan
Movilización
221 Municipios:
Acopio de NFU
Entrega de NFU
para reciclje
77 empresas
implementan
Plan de Gestión
Integral de NFU
Recuperación y
entrega a
gestores
Reencauche
(60 % meta)
Reciclaje
(40% meta)
Aplicación:
Césped, pisos,
canchas atléticas,
accesorios
vehículos, polvo
de caucho en
industria vial
ECONÓMICOS
 Beneficios económicos estimados en mas de $50 millones durante la vida útil del proyecto por:
a) Toneladas no dispuestas en relleno sanitario por aprovechamiento.
b) Ingresos por venta de compostaje.
c) Ingresos por generación de energía.
d) Ingresos por venta de materiales reciclables.
e) Prevención de enfermedades relacionadas a la mala gestión de residuos.
 Financieramente se tendrá mayor cupo de endeudamiento y acceso a
créditos.
 Se estimula las economías de escala.
 Ahorro del 30,45% de la inversión en un modelo de GIRS mancomunado versus
inversión en modelos de gestión individuales (20 cantones).
13/10/2016 43
MAE: Acuerdo
020 – REP
MCE: Resolución
009 –
Importaciones
neumáticos
MSP: Plan
Movilización
221 Municipios:
Acopio de NFU
Entrega de NFU
para reciclje
77 empresas
implementan
Plan de Gestión
Integral de NFU
Recuperación y
entrega a
gestores
Reencauche
(60 % meta)
Reciclaje
(40% meta)
Aplicación:
Césped, pisos,
canchas atléticas,
accesorios
vehículos, polvo
de caucho en
industria vial
SOCIALES
 Mejora la calidad de vida de alrededor de 1 millón de
personas.
 Inclusión de los recicladores de base de la mancomunidad al
sistema propuesto.
 Generará cohesión e integración territorial.
 Generación de fuentes de empleo.
 Mayor grado de sensibilización a los ciudadanos
respecto a la adopción de los procesos de separación
en la fuente y reciclaje.
13/10/2016 44
MAE: Acuerdo
020 – REP
MCE: Resolución
009 –
Importaciones
neumáticos
MSP: Plan
Movilización
221 Municipios:
Acopio de NFU
Entrega de NFU
para reciclje
77 empresas
implementan
Plan de Gestión
Integral de NFU
Recuperación y
entrega a
gestores
Reencauche
(60 % meta)
Reciclaje
(40% meta)
Aplicación:
Césped, pisos,
canchas atléticas,
accesorios
vehículos, polvo
de caucho en
industria vial

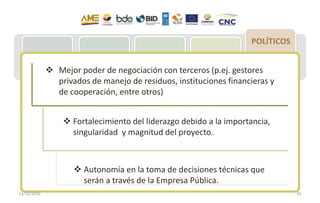

POLÍTICOS
 Autonomía en la toma de decisiones técnicas que
serán a través de la Empresa Pública.
 Mejor poder de negociación con terceros (p.ej. gestores
privados de manejo de residuos, instituciones financieras y
de cooperación, entre otros)
 Fortalecimiento del liderazgo debido a la importancia,
singularidad y magnitud del proyecto.
13/10/2016 45

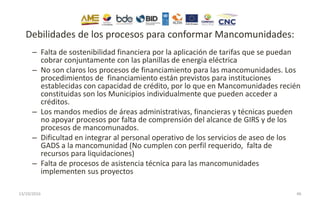

Debilidades de los procesos para conformar Mancomunidades:
– Falta de sostenibilidad financiera por la aplicación de tarifas que se puedan
cobrar conjuntamente con las planillas de energía eléctrica
– No son claros los procesos de financiamiento para las mancomunidades. Los
procedimientos de financiamiento están previstos para instituciones
establecidas con capacidad de crédito, por lo que en Mancomunidades recién
constituidas son los Municipios individualmente que pueden acceder a
créditos.
– Los mandos medios de áreas administrativas, financieras y técnicas pueden
no apoyar procesos por falta de comprensión del alcance de GIRS y de los
procesos de mancomunados.
– Dificultad en integrar al personal operativo de los servicios de aseo de los
GADS a la mancomunidad (No cumplen con perfil requerido, falta de
recursos para liquidaciones)
– Falta de procesos de asistencia técnica para las mancomunidades
implementen sus proyectos
13/10/2016 46
Recomendaciones
– Lograra acuerdos con el MEER, ARCONEL y las Empresas
Eléctricas para establecer sistemas de cobro de tarifas
– Facilitar procedimientos para el financiamiento a las
mancomunidades
– Es importante el trabajo en conjunto de niveles nacionales
(Ministerios), locales (GADS) y población.
– Crear programas y financiamiento para asistencia técnica a las
mancomunidades
– Capacitación a personal de los GADS en procesos de GIRS y
conformación de mancomunidades
– La Conformación de Mancomunidades para GIRS debe considerar
la región y la generación de residuos prevista.
13/10/2016 47
13/10/2016 48
GRACIAS
ING. FRANCISCO DE LA TORRE
fdelatorre@puntonet.ec

7. Mancomunidad Mundo Verde

  • 1.
    I –FORO DEINTERCAMBIO DE EXPERIENCIAS: GESTION INTEGRAL DE RESIDUOS SOLIDOS EN MANCOMUNIDADES, AVANCES, DESAFIOS Y EXPERIENCIAS INTERNACIONALES Presentación del Caso Mancomunidad Mundo Verde (2014-2016) 13- octubre -2016 13/10/2016 1
  • 2.
    Contenido • Alcance delproyecto de la Mancomunidad Mundo Verde • Modelo de gestión, características y funcionamiento del nivel político (autoridades representantes de los municipios miembros) • Costos del proyecto Mancomunado y evaluación económica • Propuesta de sistema tarifario • Ventajas del proceso • Debilidades del proceso • Recomendaciones 13/10/2016 2
  • 3.
    ALCANCE DEL PROYECTODE LA MANCOMUNIDAD MUNDO VERDE • Desarrollado por: 13/10/2016 3
  • 4.
    OBJETIVO MANCOMUNIDAD Contar conun modelo de gestión integral y aprovechamiento de los residuos sólidos de la Mancomunidad “Mundo Verde” • 20 Cantones • Provincias de Los Ríos, Guayas y Bolívar Beneficiarios • 11.000 km2Superficie • 1 millón hab (2016)Población 13/10/2016 4
  • 5.
    DIAGNÓSTICO DE SITUACIÓNACTUAL Estudios de Demanda • 2016: • Más de 1 millón de habitantes. • Generación de residuos: 758 ton/día. • 2035: • 1.4 millones de habitantes. • Generación de residuos: 1298 ton/día. Estudio Socio – Económico • 87,63% de la población apoya el proyecto. • 82,83% de la población está dispuesta a reciclar. • 80,45% de la población está dispuesta a pagar por un mejor servicio. • 92,30 % de la población está dispuesta a clasificar y entregar los residuos en contenedores separados. Diagnóstico administrativo- financiero • Alto nivel de subsidio del servicio. (77% déficit) • Las tarifas no cubren costos operativos, administrativos y de mantenimiento del servicio. • Catastros desactualizados/no existen. Diagnóstico legal • Mancomunidad conformada y con un proceso fallido • Siguientes pasos: • Reformar Convenio de Mancomunidad y su Empresa Pública (DINSUCO-EP). • Reformar al Estatuto Orgánico Funcional de la Empresa Pública DINSUCO-EP acorde al modelo de GIRS del proyecto. 13/10/2016 5
  • 6.
    •Cierres técnico debotaderos •Diseño de celdas emergentes MANCOMUNADAS FASE I •Estudio de factibilidad •Análisis y selección de la alternativa optima MANCOMUNADA FASE II •Estudio de diseños definitivos •Estudios ambientales, •Modelo de gestión financiero y operativo. FASE III FASES Y PRODUCTOS DEL ESTUDIO Fase IFase II Fase IIIFase IV ImplementacióngradualdelaGIRS Residuo = Recurso 6
  • 7.
    Ventajas Mancomunidad 1 Proyectoeficiente y sostenible en vez de 20 deficientes con costo elevado  1 Centro de Manejo Integral de Residuos (CGIRS):  Relleno Sanitario  Planta de Reciclaje  Planta de Compostaje  Generación de Electricidad  Sistema de Recolección optimizado  Estaciones de Transferencia  Recolección selectiva
  • 8.
    Alternativas de ubicaciónpropuestas: 1. 2 Centros de GIRS Norte (Quevedo) y Sur (Clementina) + 3 ET (Vínces, Ventanas y Babahoyo) 2. 1 Centro de GIRS Sector Centro (Ventanas) + 3 ET (Vínces, Quevedo y Babahoyo) 3. 1 Centro de GIRS al Norte (Quevedo) + 3 ET (Vínces, Ventanas y Babahoyo) Alternativas de Ubicación
  • 9.
    ALTERNATIVA SELECCIONADA 1 Centro deGIRS al Norte (Quevedo) + 3 ET (Vínces, Ventanas y Babahoyo) 639 t/d 105 t/d 167 t/d 210 t/d
  • 10.
    Sistema de GIRS- Conceptualizado Esquema del Sistema GIRS
  • 11.
    ALMACENMIENTO • Zona urbana: •1 tacho estandarizado en la ciudad (corto, mediano y largo plazo). • 2 tachos en zona diferenciada (corto plazo). • 3 tachos en sectores diferenciados (mediano y largo plazo). • Zona rural: • Tachos estandarizados en cabeceras parroquiales. • Contenerización en vías de acceso. • Mercados y camales: • Contenedores de 6m3 (8Yd3). BARRIDO Y LIMPIEZA • Optimización de los servicios de barrido manual mediante mejoramiento de procedimientos, capacitación y educación. • 2 Barredoras mecanizadas en ciudades grandes y vías adecuadas para este tipo de barrido (Quevedo y Babahoyo). RECOLECCIÓN • Recolectores estandarizados de 20 yd3. • Sistema de elevación de contenedores. • Frecuencia de recolección interdiaria. • Incremento de la cobertura de recolección: (zona urbana) = del 94% al 100%. (zona rural) = del 23% al 57%. • Optimización del servicio de recolección en 2 turnos. TRANSFERENCIA Y TRANSPORTE • 3 estaciones de transferencia (ET) de descarga directa en Babahoyo, Vinces y Ventanas. • Las ET se ubican en los terreno colindantes a los botaderos cerrados • Camiones de transporte con tráileres acoplados (bañeras). • 11 camiones al inicio del proyecto y 23 al final del mismo. RECICLAJE • Puntos Limpios: 2 contenedores para: • Papel y Cartón. • Envases livianos. • Recolección selectiva puerta a puerta – largo plazo (3 tachos): • Envases livianos. • Orgánicos. • Rechazo. • 4 plantas de clasificación de residuos en Babahoyo, Vinces, Ventanas y Quevedo. COMPOSTAJE • 4 plantas ubicadas en Centro de GIRS y ET. • Residuos de mercado (corto plazo). • Residuos orgánicos de recolección selectiva + mercados (mediano y largo plazo). DISEÑOS DEFINITIVOS 13/10/2016 11
  • 12.
    BIODIGESTIÓN • Cobertura de recolección diferenciada, transportey tratamiento del 100% de los desechos generados en los camales. • Biodigestor de fermentación húmeda. DISPOSICIÓN FINAL • CGIRS en Quevedo con las siguientes unidades: • Relleno sanitario. • Planta de reciclaje. • Planta de compostaje. • Biodigestor. • Sistema de captación activa de biogás. • Sistema de tratamiento de lixiviados. APROVECHAMIENTO ENERGÉTICO • CGIRS en Quevedo: • Captación activa y centralizada del biogás, con generación eléctrica de hasta 4MW al final del período de vida . RESIDUOS HOSPITALARIOS • Cobertura de recolección, transporte y tratamiento del 100% de los desechos generados en los establecimientos de salud. • Implementación de un sistemas centralizado de esterilización (autoclave) en el CGIRS –Quevedo. MODELO DE GESTIÓN INTEGRAL • Modelo de gestión empresarial (E.P.) • Modelo de gestión político. • Modelo de sostenibilidad económica- financiera (tarifas). • Modelo técnico- operativo. INCLUSIÓN SOCIAL RECICLADORES • 2 Modelos: • Suscripción de convenio de delegación para las plantas de reciclaje y/o contratos por prestación de servicios (barrido, recolección, etc) con recicladores de base. • Cooperativa de servicios integrada por recicladores de base. DISEÑOS DEFINITIVOS 13/10/2016 12
  • 13.
    RELLENO SANITARIO PROYECCIÓN DELCGIRS - QUEVEDO 13/10/2016 13
  • 14.
    CAPTACIÓN ACTIVA PROYECCIÓN DELCGIRS - QUEVEDO 13/10/2016 14
  • 15.
    ZONA GARAGES YMANTENIMIENTO PROYECCIÓN DEL CGIRS - QUEVEDO 13/10/2016 15
  • 16.
    VISTA PANORÁMICA ESTACIÓN DETRANSFERENCIA TIPO 13/10/2016 16
  • 17.
    • MODELO DEGESTION DE MANCOMUNIDAD: – características y funcionamiento del nivel político 13/10/2016 17
  • 18.
    MODELO DE GESTÍONPOLÍTICA Y GERENCIAL PRESTACIÓN DEL SERVICIO RECTORÍA Y LINEAMIENTOS POLÍTICOS EVALUACIÓN DEL SERVICIO Y COORDINACIÓN MANCOMUNIDAD GADs MANCOMUNADOS Sistema Integral de Residuos Sólidos DINSUCO EP Marco Legal: Ordenanza Tipo
  • 19.
    GESTÍON POLÍTICA YGERENCIAL Asamblea Decisiones de GADs Director Ejecución, directrices y coordinación Dinsuco EP Mecanismos del Servicio y coordinación con EP GADs Mancomunados Ejecución desconcentrada Lineamientos, políticas para la prestación del servicio Estaciones de Transferencia Vinces Centro de Gestión Integral-CGIRS - Quevedo Estacionesde Transferencia Babahoyo Estacionesde Transferencia Ventanas Características: • Descentralizada • Autónoma • Flexible • Ágil • Posibilidad contratar servicios y hacer APP
  • 20.
    17.10.2016 HERRAMIENTAS PARA LAIMPLEMENTACIÓN DEL MODELO DE GESTIÓN Jurídicas • Reforma de Convenio de Constitución de la Mancomunidad • Reforma del Acto de Constitutivo EP • Ordenanza tipo para la gestión integral de residuos Administrativas • Reforma al Estatuto de la EP • Reforma a la Estructura Orgánica • Atribuciones y responsabilidades de actores • Instrumentos complementarios • Perfiles de Talento Humano
  • 21.
    ESTRUCTURA ORGANICA PORPROCESOS - DINSUCO
  • 22.
    ORDENANZA TIPO ORDENANZA TIPO MARCOTEÓRICO OBJETO, AMBITO PRINCIPIOS Y FINES RÉGIMEN INSTITUCIONAL FACULTADES Y OBLIGACIONES MUNICIPALES DEBERES Y RESPONSABILIDAD ES CIUDADANAS PRESTACIÓN DEL SERVICIO SERVICIO ORDINARIO SERVICIO ESPECIAL COMPONENTES DE LA GESTIÓN INTEGRAL DE RESIDUOS GENERACIÓN Y ALMACENAMIENT O INICIAL BARRIDO Y LIMPIEZA RECOLECCIÓN Y TRANSPORTE REDUCCIÓN, APROVECHAMIENT O Y TRATAMIENTO DISPOSICIÓN FINAL REGIMEN TARIFARIO REGIMEN SANCIONATORIO NORMAS GENERALES PROCEDIMIENTOS INFRACCIONES Y SANCIONES
  • 23.
    Inclusión Social Creación decooperativa de servicios EMPRESA DINSUNCO- EP SUSCRIPCIÓN DE UN CONVENIO DE DELEGACIÓN PARA LAS PLANTAS DE RECICLAJE Y/O CONTRATOS POR PRESTACIÓN DE SERVICIOS PUNTUALES (Barirdo, recolección, otros) COOPERATIVA DE SERVICIOS INTEGRADA POR RECICLADORES/AS MANCOMUNIDAD MUNDO VERDE ALTERNATIVAS DE GENERACIÓN DE TRABAJO PARA LAS Y LOS SOCIOS- RECICLADORES MODELO COOPERATIVA DE SERVICIOS Y LA EMPRESA DISUNCO-EP PLANTAS DERECICLAJE 12 12 12 12 48 PLANTAS DECOMPOSTAJE 2 2 2 2 8 BIODIGESTORES RESIDUOS CAMALES 4 4 SERVICIO DEBARRIDO 130 130 RECOLECCIÓN 10 10 5 5 30 ESTACIÓNDETRANSFERENCIA 1 1 1 3 DISPOSICIÓNFINAL 15 15 SUBTOTAL 173 25 20 20 238 TOTAL DESCRIPCIÓNDEL SERVICIOS REQUERIDOS PORLA EMPRESA DISUNCO-EP CGIRS - QUEVEDO BABAHOYO VENTANAS VINCES CATASTRO - RECICLADORES Y RECICLADORAS (2015) DISPOSICIÓN FINAL VIAS - URBANAS TOTAL 133 153 286 COOPERATIVA DE CONSUMO
  • 24.
    • COSTOS DELPROYECTO MANCOMUNADO Y EVALUACIÓN ECONÓMICA 13/10/2016 24
  • 25.
    PRESUPUESTOS INVERSIONES YREINVERSIONES 13/10/2016 25
  • 26.
    – Inversión inicialal 2016 (pm): 2,334,656 1,204,240 7,241,000 8,334,420 1,410,195 1,372,034 9,361,911 0 253,252 164,785 364,510 439,600 0 1,000,000 2,000,000 3,000,000 4,000,000 5,000,000 6,000,000 7,000,000 8,000,000 9,000,000 10,000,000
  • 27.
    PRESUPUESTOS OPERACIÓN YMANTENIMIENTO 13/10/2016 27
  • 28.
  • 30.
    – Evaluación Económica:Resultados  Valor Actual Neto = US$ 75’213,400  Tasa Interna de Retorno = 71,05%.  Ratio Beneficio – Costo (RBC) = 1,79  Proyecto socialmente rentable. Evaluación Económica - Financiera
  • 31.
    • PROPUESTA DESISTEMA TARIFARIO 13/10/2016 31
  • 32.
    – Propuesta deSistema Tarifario y cobro mediante Planilla de Energía Eléctrica  Tipo de recolección actual: planilla de luz, planilla de agua potable, impuesto predial o planilla autónoma de recolección de basura.  Ley Orgánica del Servicio Público de Energía Eléctrica según Registro Oficial No. 418 del 16 de enero de 2015. Acuerdos con Empresa Regional CENEL, y apoyo Ministerios.  Categorización: 174 mil abonados a Nov/2014 • Residencial = 162 mil abonados • Comercial = 10 mil abonados • Industrial = 400 abonados • Otros (Instituciones públicas, ONG`s, entre otros) = 1.800 abonados  Principios de solidaridad que la estructura tarifaria de energía eléctrica promueve, así como: el que más consume más paga, subsidio cruzado y tarifa de la dignidad.  Tasa GIRS = Tasa de Servicio + Factor de gestión + Factor SBU.
  • 33.
    – Tasa deservicio  Porcentaje aplicado a la base imponible que en este caso será el valor por consumo de energía.  Residencial: Tasa de Servicio = Valor de consumo x %  Comercial: Tasa de Servicio = Valor de consumo x %  Industrial: Tasa de Servicio = Valor de consumo x %  Otros: Tasa de Servicio = Valor de consumo x % – Factor de gestión o gastos administrativos  Factor fijo mensual y similar durante el año fiscal o relacionado al Plan Operativo Anual de la empresa Mancomunada, que cubra los gastos administrativos o corrientes de la empresa.  Para todas las categorías: Factor de gestión = Presp. mensual Mancomunidad / Abonados Totales
  • 34.
    – Factor quecubra el incremento de inflación anual  Factor que resulte de aplicar al Salario Básico Unificado (SBU) del trabajador en general (para el año 2015, el valor de US$ 354.00), un factor de incremento, similar para todas las categorías.  Para todas las categorías: Factor SBU = Salario Básico Unificado x 0.0036 Tasa GIRS = Tasa de Servicio + Factor de gestión + Factor SBU
  • 35.
    – ESCENARIO: CONDICIONESDEL BANCO DEL ESTADO – Tasa de Gestión Integral de Residuos Sólidos: Tasa GIRS = Tasa de Servicio + Factor de gestión + Factor SBU
  • 36.
    – ESCENARIO: CONDICIONESDE BANCA MULTILATERAL – Tasa de Gestión Integral de Residuos Sólidos: Tasa GIRS = Tasa de Servicio + Factor de gestión + Factor SBU
  • 37.
    • VENTAJAS DELMANCOMUNAMIENTO: 13/10/2016 37
  • 38.
    VENTAJAS DEL PROCESODE MANCOMUNAMIENTO 1 Proyecto Eficiente y sostenible 18 Botaderos 5 Celdas Emergentes (EN CONSTRUCCION -2016) 1 CGIRS – Relleno Sanitario 13/10/2016 38
  • 39.
    • Proyección dela Valorización de RSD y asimilables del sistema de GIRS mancomunado - Zona Urbana Corto Plazo 2016-2020 Mediano Plazo 2020-2025 Largo Plazo 2025-2035  Generación de energía eléctrica: 4 MW final período diseño Recuperación por valorización RECICLAJE 1,7% 11,2 t/día 2,3% 18,4 t/día 4,8% 53,9 t/día COMPOSTAJE 5,1% 33.9 t/día 11,9% 96 t/día 14,3% 161,5 t/día BIODIGESTOR 3,2% 21,7 t/día 2,9 % 23,4 t/día 2,4% 27,1 t/día DISPOSICIÓN FINAL 90% 602,4 t/día 83% 671,9 t/día 78,6% 889,4 t/día CANTIDAD VALORIZADA 10% 66,7 t/día 17% 137,8 t/día 21,4% 242,6 t/día
  • 40.
    AMBIENTALES TÉCNICOS ECONÓMICOS SOCIALESPOLÍTICOS VENTAJAS Y BENEFICIOS DEL PROYECTO 13/10/2016 40
  • 41.
    MAE: Acuerdo 020 –REP MCE: Resolución 009 – Importaciones neumáticos MSP: Plan Movilización 221 Municipios: Acopio de NFU Entrega de NFU para reciclje 77 empresas implementan Plan de Gestión Integral de NFU Recuperación y entrega a gestores Reencauche (60 % meta) Reciclaje (40% meta) Aplicación: Césped, pisos, canchas atléticas, accesorios vehículos, polvo de caucho en industria vial AMBIENTALES  Cierre técnico y saneamiento ambiental de todos los botaderos y entornos alterados en los cantones de la mancomunidad.  Reducción de impactos por contar con un sitio centralizado para la adecuada disposición final de residuos.  Máximo aprovechamiento de los residuos de tipo orgánico e inorgánico que alargan la vida útil del CGIR.  Mitigación de la emisión de gases de efecto invernadero.  Minimización del impacto ambiental. 13/10/2016 41
  • 42.
    MAE: Acuerdo 020 –REP MCE: Resolución 009 – Importaciones neumáticos MSP: Plan Movilización 221 Municipios: Acopio de NFU Entrega de NFU para reciclje 77 empresas implementan Plan de Gestión Integral de NFU Recuperación y entrega a gestores Reencauche (60 % meta) Reciclaje (40% meta) Aplicación: Césped, pisos, canchas atléticas, accesorios vehículos, polvo de caucho en industria vial TÉCNICOS D  Implementación de tecnologías innovadoras y aplicables a la realidad de la mancomunidad.  Optimización de recursos humanos y de equipos.  Sistemas operativos más eficientes y sostenibles.  Cumplimiento efectivo del marco regulatorio.  Incremento de coberturas de servicio de barrido y recolección.  Actualización de conocimiento y capacitación continua del personal de la Mancomunidad sobre nuevos procesos de gestión de residuos. 13/10/2016 42
  • 43.
    MAE: Acuerdo 020 –REP MCE: Resolución 009 – Importaciones neumáticos MSP: Plan Movilización 221 Municipios: Acopio de NFU Entrega de NFU para reciclje 77 empresas implementan Plan de Gestión Integral de NFU Recuperación y entrega a gestores Reencauche (60 % meta) Reciclaje (40% meta) Aplicación: Césped, pisos, canchas atléticas, accesorios vehículos, polvo de caucho en industria vial ECONÓMICOS  Beneficios económicos estimados en mas de $50 millones durante la vida útil del proyecto por: a) Toneladas no dispuestas en relleno sanitario por aprovechamiento. b) Ingresos por venta de compostaje. c) Ingresos por generación de energía. d) Ingresos por venta de materiales reciclables. e) Prevención de enfermedades relacionadas a la mala gestión de residuos.  Financieramente se tendrá mayor cupo de endeudamiento y acceso a créditos.  Se estimula las economías de escala.  Ahorro del 30,45% de la inversión en un modelo de GIRS mancomunado versus inversión en modelos de gestión individuales (20 cantones). 13/10/2016 43
  • 44.
    MAE: Acuerdo 020 –REP MCE: Resolución 009 – Importaciones neumáticos MSP: Plan Movilización 221 Municipios: Acopio de NFU Entrega de NFU para reciclje 77 empresas implementan Plan de Gestión Integral de NFU Recuperación y entrega a gestores Reencauche (60 % meta) Reciclaje (40% meta) Aplicación: Césped, pisos, canchas atléticas, accesorios vehículos, polvo de caucho en industria vial SOCIALES  Mejora la calidad de vida de alrededor de 1 millón de personas.  Inclusión de los recicladores de base de la mancomunidad al sistema propuesto.  Generará cohesión e integración territorial.  Generación de fuentes de empleo.  Mayor grado de sensibilización a los ciudadanos respecto a la adopción de los procesos de separación en la fuente y reciclaje. 13/10/2016 44
  • 45.
    MAE: Acuerdo 020 –REP MCE: Resolución 009 – Importaciones neumáticos MSP: Plan Movilización 221 Municipios: Acopio de NFU Entrega de NFU para reciclje 77 empresas implementan Plan de Gestión Integral de NFU Recuperación y entrega a gestores Reencauche (60 % meta) Reciclaje (40% meta) Aplicación: Césped, pisos, canchas atléticas, accesorios vehículos, polvo de caucho en industria vial POLÍTICOS  Autonomía en la toma de decisiones técnicas que serán a través de la Empresa Pública.  Mejor poder de negociación con terceros (p.ej. gestores privados de manejo de residuos, instituciones financieras y de cooperación, entre otros)  Fortalecimiento del liderazgo debido a la importancia, singularidad y magnitud del proyecto. 13/10/2016 45
  • 46.
    Debilidades de losprocesos para conformar Mancomunidades: – Falta de sostenibilidad financiera por la aplicación de tarifas que se puedan cobrar conjuntamente con las planillas de energía eléctrica – No son claros los procesos de financiamiento para las mancomunidades. Los procedimientos de financiamiento están previstos para instituciones establecidas con capacidad de crédito, por lo que en Mancomunidades recién constituidas son los Municipios individualmente que pueden acceder a créditos. – Los mandos medios de áreas administrativas, financieras y técnicas pueden no apoyar procesos por falta de comprensión del alcance de GIRS y de los procesos de mancomunados. – Dificultad en integrar al personal operativo de los servicios de aseo de los GADS a la mancomunidad (No cumplen con perfil requerido, falta de recursos para liquidaciones) – Falta de procesos de asistencia técnica para las mancomunidades implementen sus proyectos 13/10/2016 46
  • 47.
    Recomendaciones – Lograra acuerdoscon el MEER, ARCONEL y las Empresas Eléctricas para establecer sistemas de cobro de tarifas – Facilitar procedimientos para el financiamiento a las mancomunidades – Es importante el trabajo en conjunto de niveles nacionales (Ministerios), locales (GADS) y población. – Crear programas y financiamiento para asistencia técnica a las mancomunidades – Capacitación a personal de los GADS en procesos de GIRS y conformación de mancomunidades – La Conformación de Mancomunidades para GIRS debe considerar la región y la generación de residuos prevista. 13/10/2016 47
  • 48.
    13/10/2016 48 GRACIAS ING. FRANCISCODE LA TORRE fdelatorre@puntonet.ec

Notas del editor

  • #6 La parte de estudio socioeconómicono se entiende los porcentajes a quese refiere
  • #7 Para mi esta debería ser la lamina 3… además que esta confuso lo de fase y etapa
  • #12 En exposición se debe detallar la proyección de las ciudades en las cuales se utilizará el barrido mecánico.
  • #14 Luego de la explicación de lo que es GIRS debería salir una foto en cada lámina para sacarle más provecho y luego si entrar a los números en cuanto a costos.
  • #15 Luego de la explicación de lo que es GIRS debería salir una foto en cada lámina para sacarle más provecho y luego si entrar a los números en cuanto a costos.
  • #16 Luego de la explicación de lo que es GIRS debería salir una foto en cada lámina para sacarle más provecho y luego si entrar a los números en cuanto a costos.
  • #17 Luego de la explicación de lo que es GIRS debería salir una foto en cada lámina para sacarle más provecho y luego si entrar a los números en cuanto a costos.
