Este documento trata sobre las consideraciones técnicas de las amalgamas dentales. Explica que una amalgama es una aleación que contiene mercurio como componente principal. Describe el proceso de amalgamado y los factores que afectan la calidad de la amalgama, como la selección de la aleación, el tamaño de las partículas y los procedimientos de trituración. También resume las diferentes fases del fraguado de la amalgama y cómo la estructura resultante depende del contenido de cobre en la aleación.

1. AMALGAMA Consideraciones tecnicas

2. TERMINOLOGIA Una amalgama es un tipo especial de aleacion que contiene mercurio como uno de sus componentes. Se mezclan aleacion +Hg en un amalgamador hasta tener una masa palstica que se condensa bajo presion en las paredes de un diente preparado y soporta cargas de oclusion dentro d ela primera hora.

3. Aleacion de amalgama dental Aleacion plata, cobre, esta ño , y otros elementos que son procesados en forma de particulas de polvo o como tabletas comprimidas. AMALGAMA DENTAL: aleacion de mercurio, plata, cobre y esta ño que puede contener paladio, cinc, y otros elementos para mejorar caracteristicas clinicas de manejo.

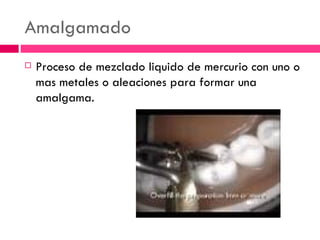

4. Amalgamado Proceso de mezclado liquido de mercurio con uno o mas metales o aleaciones para formar una amalgama.

5. Defecto marginal Fractura gradual en el perimetro o margen de una restauracion de amalgama dental, con formacion de hendiduras en la region externa entre la amalgama y el diente.

6. Escurrimiento Distencion o deformacion que depende del tiempo y es producida por tension. Puede hacer que una restauracion de amalgama de extienda fuera d ela preparacion de la cavidad incrementando la suceptibilidad a la rotura marginal.

7. Expansion demorada Expansion gradual del contenido de cinc en la amlagama en un periodo de semanas o meses que se asocia con el desarrollo de gas hidrogeno causado por la contaminacion de la masa plastica durante su manipulacion en su preparacion de la cavidad.

8. Trituracion Proceso de moler el polvo, especialmente el dentro de un liquido. En odontologia describe el proceso de mezclado de la aleacion de amalgama con el mercurio en un amalgamador.

9. Factores que rigen la calidad de la amalgama Seleccion de la aleacion Proporcion mercurio-aleacion Procedimientos de trituracion Tecnica de condensacion Integridad marginal Caracteristicas anatomicas Terminado final Composicion de la aleacion Tamano, forma y metodo de la produccion de las particulas de la aleacion Tratamiento de la superficie d elas particulas Forma de suministro de la aleacion Controlados por el odontologo Controlados por el fabricante

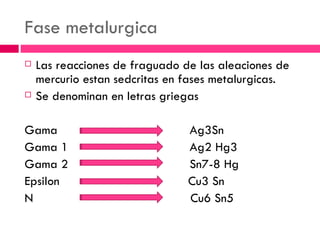

10. Fase metalurgica Las reacciones de fraguado de las aleaciones de mercurio estan sedcritas en fases metalurgicas. Se denominan en letras griegas Gama Ag3Sn Gama 1 Ag2 Hg3 Gama 2 Sn7-8 Hg Epsilon Cu3 Sn N Cu6 Sn5

12. Ag expansion Sn controla expansion Cu resistencia Zn antioxidante

13. MANOFACTURA DEL POLVO DE LA ALEACION

14. Polvo cortado en torno limadura Se coloca un lingote templado de la aleacion en una maquina fresadora o en un torno. Las particulas parecen agujas y algunos fabricantes reducen el tama ño por mediante la trituracion en molino.

15. Templado homogeneo El lingote de la aleacion puede tener granos no homogeneos y se hace un tratamiento termico. El lingote se pone en un horno y se calienta a una temperatura por debajo de la del solido durante un tiempo suficiente para permitir la difusion atomica y que las fases se equilibren. 24 horas.

16. Tx de particulas Una vez que el lingote se reduce a limadura los fabricantes efectuan un tipo de tratamiento con acido (lavado). las tensiones producidas en als particulas en el corte del lingote se libera. Si el templado es moderado a 100 ° hay menos tensiones.

17. Particula atomizada Es hecha por la difusion de los elementos. El metal liquido es atomizado por gotas esfericas del metal. Las gotas se solidifican antes de chocar contra una superficie, conservan la forma esferica y esta forma atomizada se llama particula esferica.

18. Tama ño de la particula Varia entre 15 y 35 micras. Influye en las propiedades de la amalgama. Al endurecer la amalgama es tallada o bru ñida. Un polvo que tiene particulas muy pequeñas requiere mayor cantidad de mercurio para formar una amalgama aceptable y el endurecimiento es mas rapido y aumenta la resistencia temprana.

19. AMALGAMACION Y ESTRUCTURA RESULTANTE.

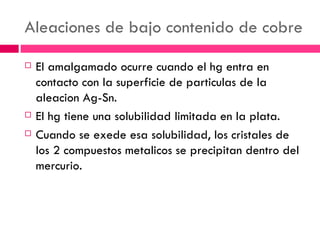

20. Aleaciones de bajo contenido de cobre El amalgamado ocurre cuando el hg entra en contacto con la superficie de particulas de la aleacion Ag-Sn. El hg tiene una solubilidad limitada en la plata. Cuando se exede esa solubilidad, los cristales de los 2 compuestos metalicos se precipitan dentro del mercurio.

21. Aleaciones de alto contenido de cobre Son los materiales de eleccion porque tienen mejores propiedades mecanicas, mejor integridad marginal y mejor manejo en las pruebas clinicas. Hay 2 presentaciones con mas de 6% Cu: De composicion unica. Polvo de aleacion mezclada.

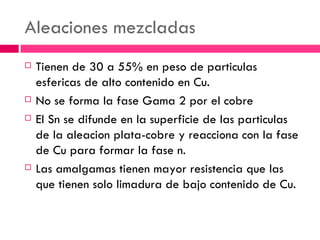

22. Aleaciones mezcladas Tienen de 30 a 55% en peso de particulas esfericas de alto contenido en Cu. No se forma la fase Gama 2 por el cobre El Sn se difunde en la superficie de las particulas de la aleacion plata-cobre y reacciona con la fase de Cu para formar la fase n. Las amalgamas tienen mayor resistencia que las que tienen solo limadura de bajo contenido de Cu.

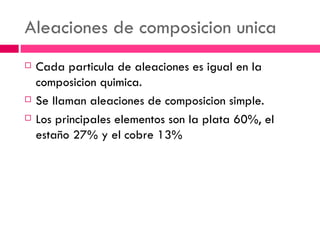

23. Aleaciones de composicion unica Cada particula de aleaciones es igual en la composicion quimica. Se llaman aleaciones de composicion simple. Los principales elementos son la plata 60%, el esta ño 27% y el cobre 13%

24. ESTABILIDAD DIMENSIONAL

25. Cambio dimensional Las amalgamas puden expandirse o contraerse dependiendo del manejo. Las contracciones intensas pueden favorecer la microfiltracion y la caries secundaria. La expansion excesiva puede producir presion sobre la pulpa y sensibilidad postoperatoria.

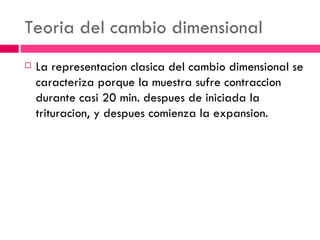

26. Teoria del cambio dimensional La representacion clasica del cambio dimensional se caracteriza porque la muestra sufre contraccion durante casi 20 min. despues de iniciada la trituracion, y despues comienza la expansion.

27. Efectos de la contaminacion por humedad Todas las observaciones solbre este punto se refieren a las primeras 24hras. La contaminacion puede ocurrir en cualquier momento: Tocar la amalgama con los dedos Durante la insercion por fluidos orales Saliva durante la condensacion Cavidad esta humeda La superficie externa puede tener contacto con humedad sin que haya expansion demorada.

28. RESISTENCIA

29. El material de restauracion debe de resistir fracturas y las fuerzas masticatorias. La fractura de una peque ña zona (margenes) favorece la corrosion, caries secundaria, y el fracaso clinico. Las fracturas o defectos marginales son las ams comunes. No hay relacion entre la caries secundaria y el tama ño del espacio fracturado. La caries secundaria depende mucho de la higiene del paciente.

30. Medicion de la resistencia La resistencia a la compresion es buena 310 megapascales (Mpa) Las amalgamas son mas debiles bajo tension ke bajo compresion. (48 y 70 Mpa) Despues de 7 dias la resistencia a la compresion de las amlagamas con alto contenido de Cu es mayor que las de bajo contenido de Cu.

31. Efecto de la trituracion Depende de la resistencia del tipo de aleacion, el tiempo de trituracion y la velocidad del amalgamador. La subtrituracion o sobretrituracion hace que disminuya la resistencia de las amalgamas en alto o bajo contenido de Cu.
