Ambiente y Confortabilidad - Clase 2

UNIVERSIDAD DEL ZULIA
FACULTAD DE ARQUITECTURA Y DISEÑO
INSTITUTO DE INVESTIGACIONES IFAD
Prof. Ricardo Cuberos Mejía
Abril, 2010
Unidad I: Variables ambientales en el ámbito urbano
Segunda parte

• Geomorfología
• Hidrografía
• Hidrología
• Geodínamica
• Suelos y subsuelos
• Biota
3

Variables Climatológicas
•Precipitaciones
•Temperatura del ambiente
•Humedad del ambiente
•Dirección y velocidad del viento
•Radiación solar

5
VARIABLES URBANAS
Ricardo Cuberos - 2010
clasificación y definiciones

6
VARIABLES URBANAS
Ordenación-planificación territorial
(territorio-ciudad)
Ordenación y expansión urbana
Forma Urbana

7

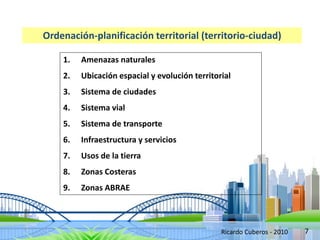

Ordenación-planificación territorial (territorio-ciudad)
1. Amenazas naturales
2. Ubicación espacial y evolución territorial
3. Sistema de ciudades
4. Sistema vial
5. Sistema de transporte
6. Infraestructura y servicios
7. Usos de la tierra
8. Zonas Costeras
9. Zonas ABRAE

8
1. Amenazas naturales
Erupciones volcánicas
Tormentas, huracanes o
tornados
Inundaciones
Deslizamientos

9
2. Ubicación espacial y evolución territorial

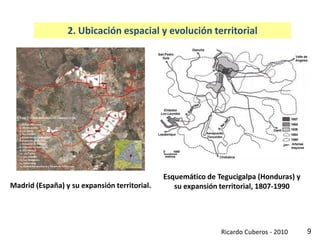

Esquemático de Tegucigalpa (Honduras) y
su expansión territorial, 1807-1990Madrid (España) y su expansión territorial.

10
3. Sistema de Ciudades

11

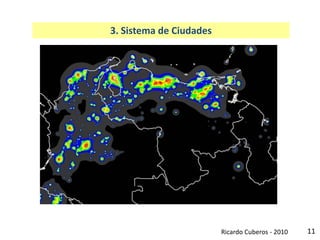

3. Sistema de Ciudades

12

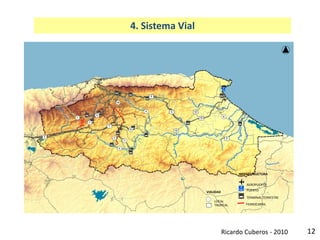

4. Sistema Vial
n£ TERMINAL TERRESTRE
n| PUERTO
o AEROPUERTO
TIPO
infraestructura
£¤ TRONCAL
!( LOCAL
TIPO
TIPOS_VIAS
TRONCAL
LOCAL
VIALIDAD
FERROCARRIL
TERMINAL TERRESTRE
PUERTO
AEROPUERTO
n£ TERMINAL TERRESTRE
n| PUERTO
o AEROPUERTO
TIPO
infraestructura
£¤ TRONCAL
!( LOCAL
TIPO
TIPOS_VIAS
INFRAESTRUCTURA

13
5. Sistema de Transporte
Sistema de Trenes
SubUrbanos (México)

14
5. Sistema de Transporte
Londres, Inglaterra
Ciudad de México, México

15

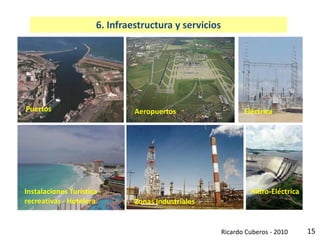

Puertos
Instalaciones Turística -
recreativas - Hotelera
Aeropuertos
Zonas Industriales
Eléctrica
Hidro-Eléctrica

16

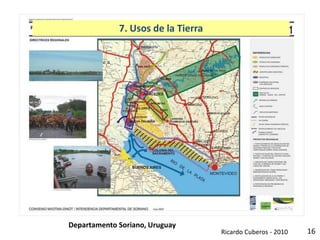

Departamento Soriano, Uruguay

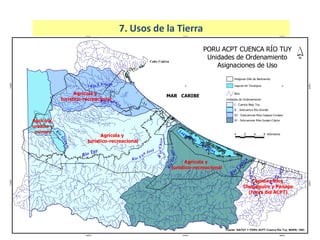

7. Usos de la Tierra

N
Río Tuy
MAR CARIBE
Cabo Codera
Laguna
de
Tacarigua
Agrícola y
turístico-recreacional
Agrícola,
urbano y
minero
Agrícola y
Agrícola y
Río Curiepe
RíoGuapo
R
íoChico
RíoChu
p
aquire
Río
Pa
napo
Río Capaya
Rí
o
Grande
R
ío
Cúpira
Río S
a
n José
Cuencas Ríos
Chupaquire y Panapo
(fuera del ACPT)
Fuente: SIATUY Y PORU ACPT Cuenca Río Tuy, MARN, 1993.
PORU ACPT CUENCA RÍO TUY
Unidades de Ordenamiento
Asignaciones de Uso
Poligonal ZAA de Barlovento
Rios
Laguna de Tacarigua
IV - Subcuencas Ríos Guapo-Cúpira
III - Subcuencas Ríos Capaya-Curiepe
II - Subcuenca Río Grande
I - Cuenca Bajo Tuy
Unidades de Ordenamiento
4 0 4 8 Kilómetros
800000
800000
840000
840000
880000
880000
1120000
1120000
1160000
1160000
7. Usos de la Tierra

18

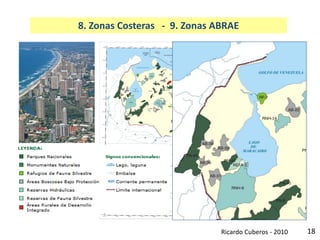

8. Zonas Costeras - 9. Zonas ABRAE

19
FRAGMENTO URBANO
Parte o porción de la ciudad.
El análisis del contexto inmediato, observa el estudio de una porción
de la ciudad, la cual representa según lo arrojado en el análisis del
contexto ampliado, un área potencialmente susceptible para ser
intervenida, mediante estrategias dirigidas hacia la rehabilitación, la
renovación o la nueva ocupación de sectores urbanos.

20

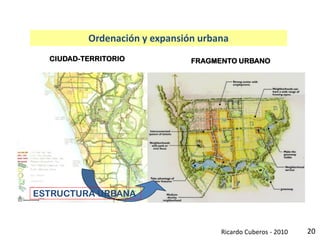

FRAGMENTO URBANOCIUDAD-TERRITORIO
ESTRUCTURA URBANA

21

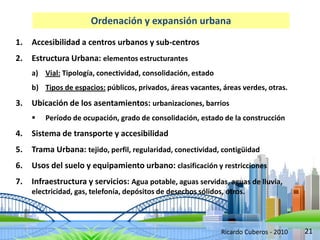

1. Accesibilidad a centros urbanos y sub-centros
2. Estructura Urbana: elementos estructurantes
a) Vial: Tipología, conectividad, consolidación, estado
b) Tipos de espacios: públicos, privados, áreas vacantes, áreas verdes, otras.
3. Ubicación de los asentamientos: urbanizaciones, barrios
 Período de ocupación, grado de consolidación, estado de la construcción
4. Sistema de transporte y accesibilidad
5. Trama Urbana: tejido, perfil, regularidad, conectividad, contigüidad
6. Usos del suelo y equipamiento urbano: clasificación y restricciones

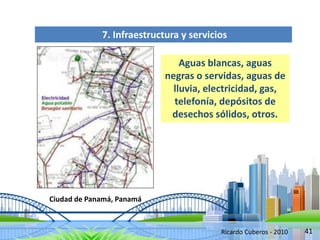

7. Infraestructura y servicios: Agua potable, aguas servidas, aguas de lluvia,
electricidad, gas, telefonía, depósitos de desechos sólidos, otros.

22

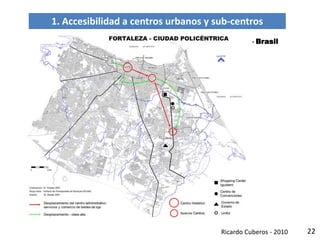

1. Accesibilidad a centros urbanos y sub-centros
- Brasil

23

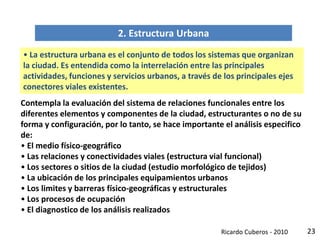

2. Estructura Urbana
• La estructura urbana es el conjunto de todos los sistemas que organizan
la ciudad. Es entendida como la interrelación entre las principales
actividades, funciones y servicios urbanos, a través de los principales ejes
conectores viales existentes.
Contempla la evaluación del sistema de relaciones funcionales entre los
diferentes elementos y componentes de la ciudad, estructurantes o no de su
forma y configuración, por lo tanto, se hace importante el análisis especifico
de:
• El medio físico-geográfico
• Las relaciones y conectividades viales (estructura vial funcional)
• Los sectores o sitios de la ciudad (estudio morfológico de tejidos)
• La ubicación de los principales equipamientos urbanos
• Los limites y barreras físico-geográficas y estructurales
• Los procesos de ocupación
• El diagnostico de los análisis realizados

24

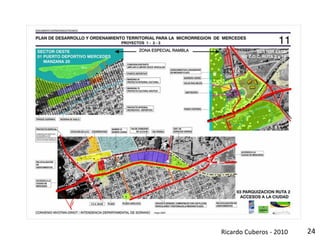

Soriano, Uruguay

25
2a. Estructura Urbana. Vialidad

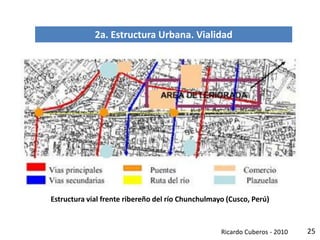

Estructura vial frente ribereño del río Chunchulmayo (Cusco, Perú)

26

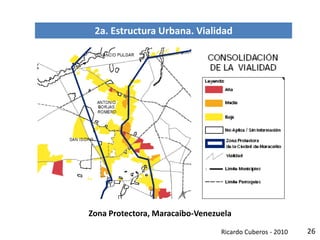

2a. Estructura Urbana. Vialidad

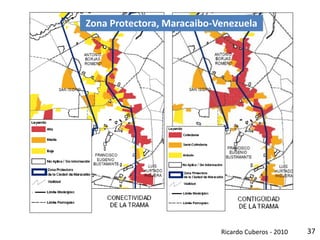

Zona Protectora, Maracaibo-Venezuela

27
Soriano, Uruguay

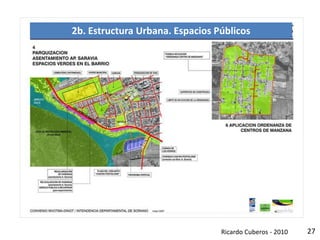

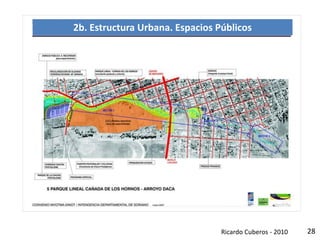

2b. Estructura Urbana. Espacios Públicos

28
Soriano, Uruguay
2b. Estructura Urbana. Espacios Públicos

29

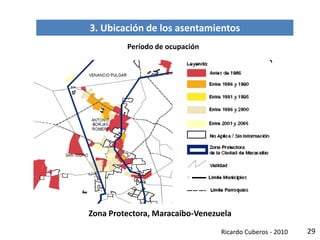

3. Ubicación de los asentamientos
Período de ocupación

30

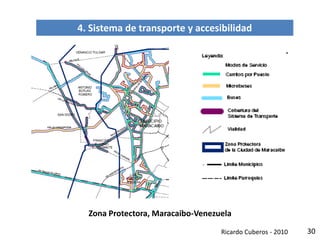

4. Sistema de transporte y accesibilidad

31
Medellín - Colombia

32

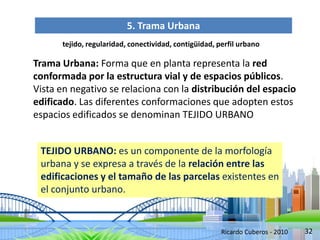

5. Trama Urbana
tejido, regularidad, conectividad, contigüidad, perfil urbano
Trama Urbana: Forma que en planta representa la red
conformada por la estructura vial y de espacios públicos.
Vista en negativo se relaciona con la distribución del espacio
edificado. Las diferentes conformaciones que adopten estos
espacios edificados se denominan TEJIDO URBANO
TEJIDO URBANO: es un componente de la morfología
urbana y se expresa a través de la relación entre las
edificaciones y el tamaño de las parcelas existentes en
el conjunto urbano.

33

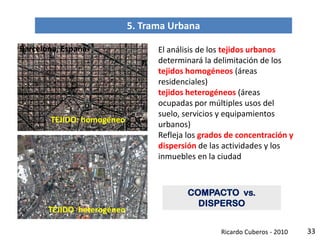

5. Trama Urbana
El análisis de los tejidos urbanos
determinará la delimitación de los
tejidos homogéneos (áreas
residenciales)
tejidos heterogéneos (áreas
ocupadas por múltiples usos del
suelo, servicios y equipamientos
urbanos)
Refleja los grados de concentración y
dispersión de las actividades y los
inmuebles en la ciudad
COMPACTO vs.
DISPERSO
TEJIDO: homogéneo
TEJIDO: heterogéneo
Barcelona, España

34

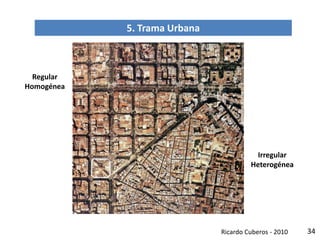

5. Trama Urbana
Regular
Homogénea
Irregular
Heterogénea

35
5. Trama Urbana
Regularidad trama Perfil y paisaje urbano

36
tejido, regularidad, conectividad, contigüidad, perfil urbano
Perfil y paisaje urbano – Barcelona, España
5. Trama Urbana

37

38
6. Usos del suelo y equipamiento urbano
Educación
Asistencial
Deportivo
Plazas
Comercial
Paradas

39

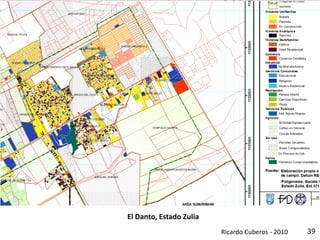

El Danto, Estado Zulia

40

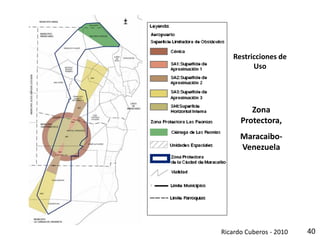

ESQUEMA
Restricciones de
Uso
Zona
Protectora,
Maracaibo-
Venezuela

41
Aguas blancas, aguas
negras o servidas, aguas de
lluvia, electricidad, gas,
telefonía, depósitos de
desechos sólidos, otros.
Ciudad de Panamá, Panamá

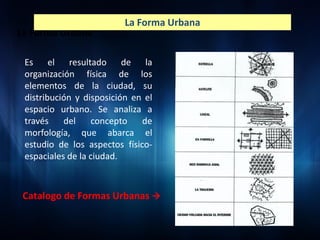

Es el resultado de la
organización física de los
elementos de la ciudad, su
distribución y disposición en el
espacio urbano. Se analiza a
través del concepto de
morfología, que abarca el
estudio de los aspectos físico-
espaciales de la ciudad.
La Forma Urbana
Catalogo de Formas Urbanas 
La Forma Urbana

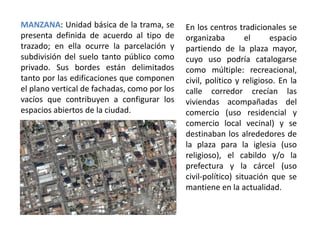

MANZANA: Unidad básica de la trama, se
presenta definida de acuerdo al tipo de
trazado; en ella ocurre la parcelación y
subdivisión del suelo tanto público como
privado. Sus bordes están delimitados
tanto por las edificaciones que componen
el plano vertical de fachadas, como por los
vacíos que contribuyen a configurar los
espacios abiertos de la ciudad.
En los centros tradicionales se
organizaba el espacio
partiendo de la plaza mayor,
cuyo uso podría catalogarse
como múltiple: recreacional,
civil, político y religioso. En la
calle corredor crecían las
viviendas acompañadas del
comercio (uso residencial y
comercio local vecinal) y se
destinaban los alrededores de
la plaza para la iglesia (uso
religioso), el cabildo y/o la
prefectura y la cárcel (uso
civil-político) situación que se
mantiene en la actualidad.

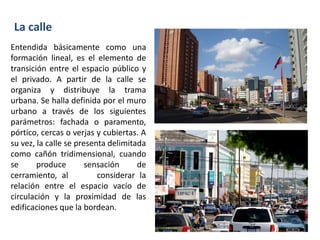

Entendida básicamente como una
formación lineal, es el elemento de
transición entre el espacio público y
el privado. A partir de la calle se
organiza y distribuye la trama
urbana. Se halla definida por el muro
urbano a través de los siguientes
parámetros: fachada o paramento,
pórtico, cercas o verjas y cubiertas. A
su vez, la calle se presenta delimitada
como cañón tridimensional, cuando
se produce sensación de
cerramiento, al considerar la
relación entre el espacio vacío de
circulación y la proximidad de las
edificaciones que la bordean.
La calle

Es un espacio generado por el encuentro de
las vías o sendas en la ciudad. Constituye un
espacio intermedio pues se presenta
delimitado y contenido por elementos
arquitectónicos o no arquitectónicos. Tal es
el caso de la vegetación o de los espacios
abiertos, ubicados en las esquinas.
El Cruce

Espacios Abiertos: Se presentan delimitados
en su entorno por elementos naturales o
construidos. Constituyen elementos
organizadores del sistema de espacios
abiertos de tipo público y semipúblico en la
ciudad y según su morfología pueden ser
plazas, plazuelas, parques, jardines y espacios
residuales.
La Plaza: Sintetiza la idea de ciudad y representa el
escenario de la historia, de la cultura, de los gustos
locales y tradiciones. La plaza como lugar de lo
público, por excelencia, es la resultante de la
agrupación de edificios en torno a un espacio libre.
Morfológicamente debe ofrecer una lectura unitaria
de espacio, en el cual predominen los elementos
arquitectónicos que la conforman para establecer una
lectura de escala edificio-espacio libre, factor que
determina su aprehensión colectiva.

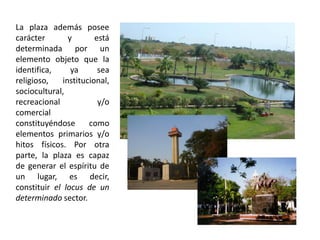

La plaza además posee
carácter y está
determinada por un
elemento objeto que la
identifica, ya sea
religioso, institucional,
sociocultural,
recreacional y/o
comercial
constituyéndose como
elementos primarios y/o
hitos físicos. Por otra
parte, la plaza es capaz
de generar el espíritu de
un lugar, es decir,
constituir el locus de un
determinado sector.

Es un espacio a manera de pequeña
plaza, un lugar de menor escala donde
se establecen relaciones más próximas
entre los edificios, el espacio público y
los usuarios.
Busca representar a un determinado
sector, a una edificación religiosa,
institucional, comercial o a un desarrollo
de tipo residencial, otorgándole a un
lugar particular, su propia identidad. En
consecuencia, parte de la voluntad
pública o privada para crear un entorno
que le sirva de imagen urbana. La
plazoleta actúa como generatriz del
espacio público y permite la
prolongación de las actividades de los
edificios circundantes.
La Plazoleta o Plazuela:

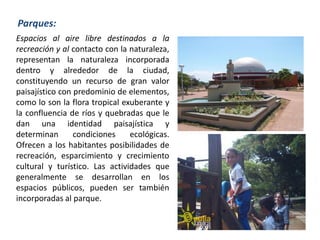

Espacios al aire libre destinados a la
recreación y al contacto con la naturaleza,
representan la naturaleza incorporada
dentro y alrededor de la ciudad,
constituyendo un recurso de gran valor
paisajístico con predominio de elementos,
como lo son la flora tropical exuberante y
la confluencia de ríos y quebradas que le
dan una identidad paisajística y
determinan condiciones ecológicas.
Ofrecen a los habitantes posibilidades de
recreación, esparcimiento y crecimiento
cultural y turístico. Las actividades que
generalmente se desarrollan en los
espacios públicos, pueden ser también
incorporadas al parque.
Parques:

Son aquellos espacios que se crean
contra el paramento de las
edificaciones. En zonas consolidadas se
generan entre viviendas o edificios
multifamiliares, de alturas variables
que presentan diferentes paramentos
y profundidad (retiros) respecto a la
calzada, y se construyen con acabados
disímiles. Surgen también en las
intersecciones de vías, bajo puentes
peatonales y vehiculares, en zonas
perdidas para estacionamientos, en
complejos industriales y en aquellos
espacios remanentes que quedan de
las constantes intervenciones urbanas.
Espacios Residuales

Representan la parte física construida de la
ciudad. Su importancia radica en el papel que
juega su clasificación de texturas vs. objeto y su
ubicación como punto de referencia dentro del
trazado. El edificio se compromete con el diseño
urbano mediante criterios de relación entre los
espacios público y privado.
Las Edificaciones

Próximo miércoles:
Evaluación escrita
•Examen individual
•Basado en presentaciones
•Apuntes personales abiertos

Ambiente y Confortabilidad - Clase 2

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Ambiente y Confortabilidad - Clase 2

Más de Ricardo Cuberos Mejía

Último

Ambiente y Confortabilidad - Clase 2
