Una bóveda encamonada se construye con materiales ligeros como madera y yeso en forma de arcos, y se considera una falsa bóveda. Se realizaban con tablas de madera curvas llamadas camones y contracamones colocadas entre sí, y se estabilizaban con correas de madera. Finalmente se recubrían con yeso. Estas técnicas se desarrollaron en el siglo XVI en Francia y llegaron a Castilla más tarde, donde se utilizaron para cúpulas y bóvedas hasta que fueron reemplazadas por otras te

1. BOVEDAS ENCAMONADAS
EQUIPO 7:
• ALARCON ALMAZAN EDGAR
• NAVARRETE GRANADOS JOSUE
• OREA ZAMBRANO ANDREA
ROSALIA
• SALDAÑA SAENZ THEMIS CELESTE
• TAPIA HERNANDEZ KARINA
GIOVANNA
• SANCHEZ SERGIO

2. • A mediados del siglo XVI el
arquitecto francés Philibert De
L’Orme planteó la posibilidad
de cubrir grandes espacios con
una sucesión de arcos de
madera unidos con correas
pasantes, consiguiendo con
ello la definición de una
bóveda.
• Estos arcos se conformaban
con camones y contracamones,
que eran tablas curvas de
similares dimensiones,
ANTECEDENTES
 Detalles constructivos de las
bóvedas encamonadas
propuestas por De L’Orme

3. ANTECEDENTES
• A finales del siglo XVI
hacen su aparición en
Castilla, las técnicas
encamonadas para la
ejecución de cúpulas y
bóvedas.
•se levantaron en tierras
castellanas.
• estas construcciones se
perdieron, como
consecuencia de incendios,
guerras e incluso

4. •Una bóveda encamonada es solo aquella formada por materiales de
poco peso sin ninguna función constructiva, la cual es trazada de
manera ficticia con madera y yeso, siendo por tanto una falsa bóveda.
•Tambien se considera a todo tipo de armasura curva de madera
coomo una bóveda o cúpula encamonada.

5. *Se realizaban con tablas de madera (camones)
*Se solapaban entre sí para formar arcos
(cerchas)
*Los cuales definían la forma que tendrían las
bóvedas
*Eran estabilizados lateralmente mediante
correas.
Sobre los arcos y correas se colocaba un
cerramiento que podía ser un entablado, o
simplemente un tendido a base de cañas.
En la mayoría de casos se finalizaba con
recubrimiento aislante de barro por el y otro
decorativo de yeso por el intradós.
ANTECEDENTES

6. • Formada por materiales
de poco peso (madera,
armazones de cañas o
listones) y recubierta de
yeso, constituye una falsa
bóveda.
•Estos arcos se
conformaban con camones
y contra camones, que
eran tablas curvas de
similares dimensiones,
colocados contrapeados
entre si.
CARACTERISTICAS

7. Estructura lista para techar
EL sistema permite construir
arcos, bóvedas,
Primeramente hay que levantar
una estructura para sostener el
entramado de cañas
Empieza el enyesado
Si no la cubriéramos con yeso
tendríamos problemas con los
insectos

8. Capa de acabado
La primera capa está lista
Resultado final

9. SISTEMA CONSTRUCTIVO
REALIZANDO
CIMBRAS

10. ESQUELETO PRINCIPAL
TERMINADO.

11. MONTAJE DE
ENTABLILLADO

12. DETALLE DE
ENCUENTRO POR EL
TRASDÓS DE LA
BÓVEDA

13. TENDIDO DE YESO EN EL
INFERIOR DE LA CIMBRA /
INTRADÓS DE LA BÓVEDA

14. REJUNTADO CON YESO

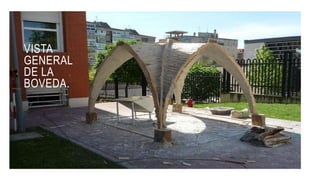

15. VISTA
GENERAL
DE LA
BOVEDA.

16. ELEMENTOS DE UNA BÓVEDA
ENCAMONADA
Correas

17. TIPOLOGÍAS:

18. * Durmiente: Actuaba al muro
transmitiendo el peso de la
armadura, sobre los cuales se
apoyaban las vigas madres de un
forjado o los pares de una
cubierta.
* Vigas o tirantes: En el caso de un
forjado los elementos sustentantes eran
las vigas mientras que en una cubierta lo
efectuaban los pares o los tirantes.
Estos elementos servían además para el
apoyo de las correas laterales que
conectaban los listones a los arcos
ELEMENTOS DE UNA BÓVEDA
ENCAMONADA

19. * Jabalcones: Eran elementos
estructurales empleados,
colocados entre el muro y las
vigas, sirviendo como parte del
soporte de éstas, en cuanto las
ayudaban a reducir la luz libre.
Realizaban además una gran
labor de fijación de la posición
de los arcos, los cuales se
colocaban en número igual a los
jabalcones y eran clavados
lateralmente a ellos.
* Correas: Viguetas de madera
dispuestas longitudinalmente y
lateralmente a los arcos.
Estas correas se apoyaban sobre
las vigas principales y se
acostumbraba colgar de ellas los
arcos por medio de listones.

20. * Arcos: Formados por una línea de
camones y otra de contracamones,
de 3 dedos de espesor.
Eran colocadas contrapeadas por su
cara y unidas mediante clavos para
reproducir la curvatura del arco que
se necesitaba.
Era habitual dejar al camón con el
perfil del extradós sin recortar, salvo
que se tratase de una cúpula.
* Listones de sujeción: Piezas de
madera colocadas verticalmente que
enlazaban los arcos con las correas y
las vigas mediante clavos
* Enlistonado: Constituía el
elemento de cerramiento.
Entre los arcos se podían colocar
listones de madera, de un dedo
de espesor y separadas entre
ellas dos pulgadas.

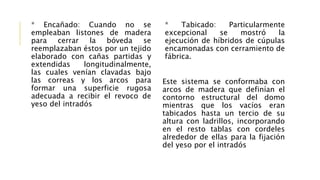

21. * Encañado: Cuando no se
empleaban listones de madera
para cerrar la bóveda se
reemplazaban éstos por un tejido
elaborado con cañas partidas y
extendidas longitudinalmente,
las cuales venían clavadas bajo
las correas y los arcos para
formar una superficie rugosa
adecuada a recibir el revoco de
yeso del intradós
* Tabicado: Particularmente
excepcional se mostró la
ejecución de híbridos de cúpulas
encamonadas con cerramiento de
fábrica.
Este sistema se conformaba con
arcos de madera que definían el
contorno estructural del domo
mientras que los vacíos eran
tabicados hasta un tercio de su
altura con ladrillos, incorporando
en el resto tablas con cordeles
alrededor de ellas para la fijación
del yeso por el intradós

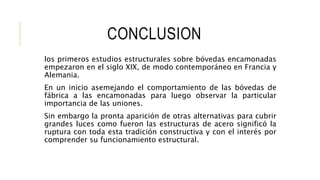

22. CONCLUSION
los primeros estudios estructurales sobre bóvedas encamonadas
empezaron en el siglo XIX, de modo contemporáneo en Francia y
Alemania.
En un inicio asemejando el comportamiento de las bóvedas de
fábrica a las encamonadas para luego observar la particular
importancia de las uniones.
Sin embargo la pronta aparición de otras alternativas para cubrir
grandes luces como fueron las estructuras de acero significó la
ruptura con toda esta tradición constructiva y con el interés por
comprender su funcionamiento estructural.
