1. OBRAS DE ARTE Y DRENAJE

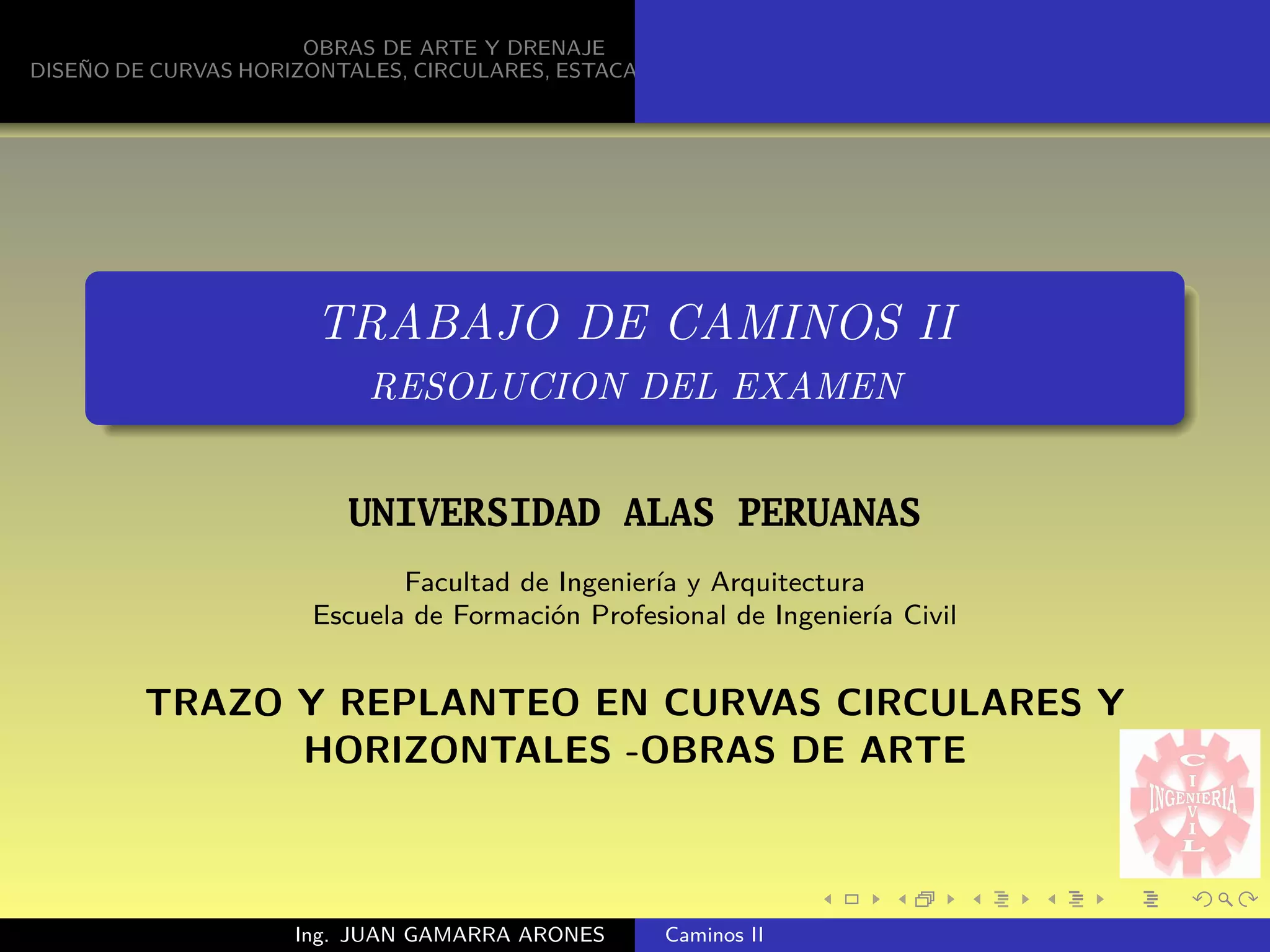

DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
TRABAJO DE CAMINOS II
RESOLUCION DEL EXAMEN
UNIVERSIDAD ALAS PERUANAS
Facultad de Ingeniería y Arquitectura
Escuela de Formación Profesional de Ingeniería Civil
TRAZO Y REPLANTEO EN CURVAS CIRCULARES Y
HORIZONTALES -OBRAS DE ARTE
Ing. JUAN GAMARRA ARONES Caminos II

2. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Ing. JUAN GAMARRA ARONES Caminos II

3. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
´Indice
1 MENCIONE TODA LAS OBRAS DE ARTE Y
DRENAJE
Alcantarillas
Pontón
Baden
Cuneta
Obras de Proteccion
2 DISE˜NO DE CURVAS HORIZONTALES,
CIRCULARES, ESTACADO-CALCULO DE
PROGRESIVA, REPLANTEO DE CURVA
HORIZONTAL.
Curvas horizontales
Elementos de curvas horizontales circulares
Ing. JUAN GAMARRA ARONES Caminos II

4. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Alcantarillas
Pontón
Baden
Cuneta
Obras de Proteccion
Alcantarilla
Son obras de drenaje
Cuya finalidad es evacuar el agua de las cunetas longitudinales de
un lado del camino
Generalmente son tubos de cemento o de concreto reforzado
cuando los diámetros son muy grandes, o bien se utiliza
tubería corrugada de hierro galvanizado.
Ing. JUAN GAMARRA ARONES Caminos II

5. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Alcantarillas
Pontón
Baden
Cuneta
Obras de Proteccion
Alcantarilla
Son obras de drenaje
Cuya finalidad es evacuar el agua de las cunetas longitudinales de
un lado del camino
Generalmente son tubos de cemento o de concreto reforzado
cuando los diámetros son muy grandes, o bien se utiliza
tubería corrugada de hierro galvanizado.
Ing. JUAN GAMARRA ARONES Caminos II

6. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Alcantarillas
Pontón
Baden
Cuneta
Obras de Proteccion
Ponton
Son puentes de estructuras
Relativamente planas y de poca altura
Algunos son rudimentarios y de uso temporal, construidas con
madera y tablones; pero también se construyen con losas
planas reforzadas de luz corta; que sin embargo, pueden
alcanzar buena longitud por repetición del módulo de losas
apoyadas sobre pilas de concreto ciclópeo o concreto reforzado.
Ing. JUAN GAMARRA ARONES Caminos II

7. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Alcantarillas
Pontón
Baden
Cuneta
Obras de Proteccion
Ponton
Son puentes de estructuras
Relativamente planas y de poca altura
Algunos son rudimentarios y de uso temporal, construidas con
madera y tablones; pero también se construyen con losas
planas reforzadas de luz corta; que sin embargo, pueden
alcanzar buena longitud por repetición del módulo de losas
apoyadas sobre pilas de concreto ciclópeo o concreto reforzado.
Ing. JUAN GAMARRA ARONES Caminos II

8. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Alcantarillas
Pontón
Baden
Cuneta
Obras de Proteccion
Baden
Son estructuras de empedrado o losa de concreto
Fundidas en el lecho del río con la finalidad de que permitan el paso
de vehículos prácticamente entre el agua, por lo que solo son
factibles en los casos en que el río es de poco caudal y poca
profundidad, o bien se utilizan solo en época de verano. Pueden
incluir o no, tubería adicional.
Ing. JUAN GAMARRA ARONES Caminos II

9. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Alcantarillas
Pontón
Baden
Cuneta
Obras de Proteccion
Baden
Son estructuras de empedrado o losa de concreto
Fundidas en el lecho del río con la finalidad de que permitan el paso
de vehículos prácticamente entre el agua, por lo que solo son
factibles en los casos en que el río es de poco caudal y poca
profundidad, o bien se utilizan solo en época de verano. Pueden
incluir o no, tubería adicional.
Ing. JUAN GAMARRA ARONES Caminos II

10. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Alcantarillas
Pontón
Baden
Cuneta
Obras de Proteccion
Cuneta
Son estructuras para recolectar y conducir
El agua de lluvia caída sobre la carretera y el área aledaña, que por
la pendiente transversal del camino y los taludes llega hasta la
cuneta, para ser evacuada en las descargas hacia los lados del
camino. Se construyen únicamente conformadas en suelo natural,
sobre todo cuando el suelo es prácticamente horizontal y poco
erosionable; y se hace necesario revestir cuando las características
del suelo es lo contrario.
Ing. JUAN GAMARRA ARONES Caminos II

11. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Alcantarillas
Pontón
Baden
Cuneta
Obras de Proteccion
Cuneta
Son estructuras para recolectar y conducir
El agua de lluvia caída sobre la carretera y el área aledaña, que por
la pendiente transversal del camino y los taludes llega hasta la
cuneta, para ser evacuada en las descargas hacia los lados del
camino. Se construyen únicamente conformadas en suelo natural,
sobre todo cuando el suelo es prácticamente horizontal y poco
erosionable; y se hace necesario revestir cuando las características
del suelo es lo contrario.
Ing. JUAN GAMARRA ARONES Caminos II

12. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Alcantarillas
Pontón
Baden
Cuneta
Obras de Proteccion
Obras de Proteccion
Muros de concreto
Son las obras adicionales, que se diseñan y construyen para proteger
las estructuras del camino o de las obras de arte
Muros de concreto ciclópeo, para evitar deslaves de las orillas y
taludes hacia el lado bajo del camino.
Ing. JUAN GAMARRA ARONES Caminos II

13. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Alcantarillas
Pontón
Baden
Cuneta
Obras de Proteccion
Obras de Proteccion
Muros de concreto
Son las obras adicionales, que se diseñan y construyen para proteger
las estructuras del camino o de las obras de arte
Muros de concreto ciclópeo, para evitar deslaves de las orillas y
taludes hacia el lado bajo del camino.
Ing. JUAN GAMARRA ARONES Caminos II

14. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Alcantarillas
Pontón
Baden
Cuneta
Obras de Proteccion
Obras de Proteccion
Gaviones
Gaviones, estructuras construidas a base de malla metálica
galvanizada, llenas de piedra, muy resistentes a los efectos de
deslaves y el agua, por lo que se utilizan con mejor resultado que las
anteriores y especialmente para proteger las subestructuras de
puentes y obras similares.
Ing. JUAN GAMARRA ARONES Caminos II

15. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Alcantarillas
Pontón
Baden
Cuneta
Obras de Proteccion
Obras de Proteccion
Gaviones
Gaviones, estructuras construidas a base de malla metálica
galvanizada, llenas de piedra, muy resistentes a los efectos de
deslaves y el agua, por lo que se utilizan con mejor resultado que las
anteriores y especialmente para proteger las subestructuras de
puentes y obras similares.
Ing. JUAN GAMARRA ARONES Caminos II

16. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Curvas horizontales
Elementos de curvas horizontales circulares
Curvas horizontales
En el alineamiento horizontal de un tramo carretero diseñado para
una velocidad directriz, un radio mínimo y un peralte máximo, como
parámetros básicos, debe evitarse el empleo de curvas de radio
mínimo. En general, se deberá tratar de usar curvas de radio amplio,
reservando el empleo de radios mínimos para las condicio-nes más
críticas.
Ing. JUAN GAMARRA ARONES Caminos II

17. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Curvas horizontales
Elementos de curvas horizontales circulares
Curvas horizontales
En el alineamiento horizontal de un tramo carretero diseñado para
una velocidad directriz, un radio mínimo y un peralte máximo, como
parámetros básicos, debe evitarse el empleo de curvas de radio
mínimo. En general, se deberá tratar de usar curvas de radio amplio,
reservando el empleo de radios mínimos para las condicio-nes más
críticas.
Ing. JUAN GAMARRA ARONES Caminos II

18. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Curvas horizontales
Elementos de curvas horizontales circulares
Elementos de curvas horizontales circulares
En el diseño de la curva se conoce la ubicación del punto
de intersección del ali¬neamiento o del PI, en relación al
estacado progresivo del alineamiento de llegada.
También se conoce el azimut de ambas tangentes y, por
tanto, el ángulo del alinea¬miento.
Se selecciona el radio de la curva correspondiente a la
velocidad de diseño como mínimo; pero de ser posible debe
ser mayor a los correspondientes a esa veloci¬dad.
Ing. JUAN GAMARRA ARONES Caminos II

19. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Curvas horizontales
Elementos de curvas horizontales circulares
Elementos de curvas horizontales circulares
En el diseño de la curva se conoce la ubicación del punto
de intersección del ali¬neamiento o del PI, en relación al
estacado progresivo del alineamiento de llegada.
También se conoce el azimut de ambas tangentes y, por
tanto, el ángulo del alinea¬miento.
Se selecciona el radio de la curva correspondiente a la
velocidad de diseño como mínimo; pero de ser posible debe
ser mayor a los correspondientes a esa veloci¬dad.
Ing. JUAN GAMARRA ARONES Caminos II

20. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Curvas horizontales
Elementos de curvas horizontales circulares
Elementos de curvas horizontales circulares
Simbologia de curva circular.
Ing. JUAN GAMARRA ARONES Caminos II

21. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Curvas horizontales
Elementos de curvas horizontales circulares
Elementos de curvas horizontales circulares
Curva circular.
Ing. JUAN GAMARRA ARONES Caminos II

22. OBRAS DE ARTE Y DRENAJE
DISEÑO DE CURVAS HORIZONTALES, CIRCULARES, ESTACADO-CALCULO DE PROGRESIVA, REPLANTEO DE CURVA HORIZ
Curvas horizontales
Elementos de curvas horizontales circulares
Nestor Villalba Sanchez
Manual de construccion.
1990.
S. Alguien.
Sobre esto y aquello.
Revista Esto y Aquello. 2(1):50–100, 2000.
