Cartografia
- 1. CARTOGRAFÍA BÁSICA TEMÁTICA Ubica formas y Espacializa rasgos de la superficie características y terrestre fenómenos TIPOS DE AMENAZA CONVENCIONES TOPOGRAFICAS INSTITUTO GEOGRAFICO AGUSTIN CODAZZI
- 2. CARTOGRAFÍA TEMÁTICA TIPOS DE AMENAZA
- 3.
- 4.
- 5.

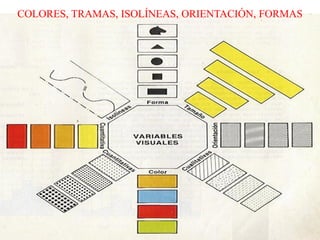

- 6. COLORES, TRAMAS, ISOLÍNEAS,ORIENTACIÓN, FORMAS

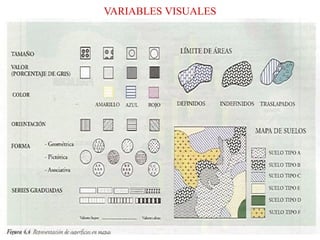

- 7.

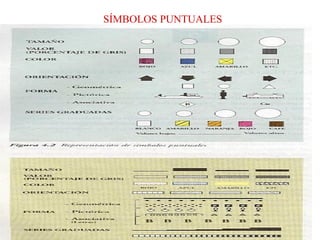

- 8.

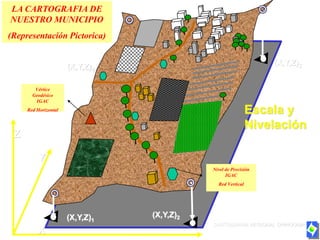

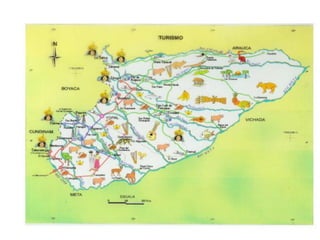

- 9. LA CARTOGRAFIA DE NUESTROMUNICIPIO (Representación Píctorica) (X,Y,Z)3 (X,Y,Z)4 Vértice Geodésico IGAC Red Horizontal Escala y Nivelación Z Y Nivel de Precisión IGAC Red Vertical (X,Y,Z)1 (X,Y,Z)2 CARTOGRAFIA REGIONAL ORINOQUIA X

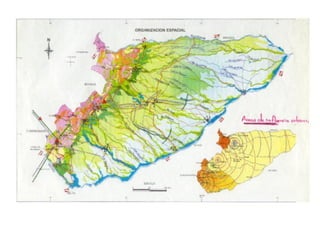

- 11. ESCALA 1:4.000 (DETALLADA) adecuada sector urbano Municipio de Tausa
- 12. LOS MAPAS TEMÁTICOSSE CLASIFICAN EN: Cuantitativos, Cualitativos y Coropleticos Pero pueden ser CualiCuantitativos
- 15. EJEMPLO DE LAELABORACIÓN DE UN MAPA TEMÁTICO ESTUDIOS (Levantamiento) DE SUELOS Son todas aquellas investigaciones necesarias para determinar las características mas importantes de los suelos; clasificarlos dentro de un sistema taxonómico; delimitarlos y presentarlos en un MAPA; interpretarlos desde el punto de vista de su aptitud para usos agrícolas, pecuarios, de ingeniería, entre otras y predecir su comportamiento y productividad bajo diferentes sistemas de manejo (Soil Survey Manual, 1993). INSTITUTO GEOGRAFICO AGUSTIN CODAZZI

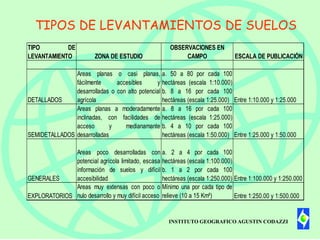

- 16. TIPOS DE LEVANTAMIENTOSDE SUELOS TIPO DE OBSERVACIONES EN LEVANTAMIENTO ZONA DE ESTUDIO CAMPO ESCALA DE PUBLICACIÓN Areas planas o casi planas, a. 50 a 80 por cada 100 fácilmente accesibles y hectáreas (escala 1:10.000) desarrolladas o con alto potencial b. 8 a 16 por cada 100 DETALLADOS agrícola hectáreas (escala 1:25.000) Entre 1:10.000 y 1:25.000 Areas planas a moderadamente a. 8 a 16 por cada 100 inclinadas, con facilidades de hectáreas (escala 1:25.000) acceso y medianamante b. 4 a 10 por cada 100 SEMIDETALLADOS desarrolladas hectáreas (escala 1:50.000) Entre 1:25.000 y 1:50.000 Areas poco desarrolladas con a. 2 a 4 por cada 100 potencial agrícola limitado, escasa hectáreas (escala 1:100.000) información de suelos y difícil b. 1 a 2 por cada 100 GENERALES accesibilidad hectáreas (escala 1:250.000) Entre 1:100.000 y 1:250.000 Areas muy extensas con poco o Mínimo una por cada tipo de EXPLORATORIOS nulo desarrollo y muy difícil acceso relieve (10 a 15 Km²) Entre 1:250.00 y 1:500.000 INSTITUTO GEOGRAFICO AGUSTIN CODAZZI
- 17. ETAPAS EN UNLEVANTAMIENTO DE SUELOS 1. Elaboración de un plan de trabajo de oficina. 2. Compilación de documentos existentes. 3. Evaluación de los documentos conseguidos. 4. Consecusión del material cartográfico y productos de sensores remotos. 5. Delimitación del área de estudio. 6. Elaboración del índice de vuelos, demarcación de áreas útiles e iluminación de fotos e imágenes. 7. Fotointerpretación o interpretación preliminar. 8. Elaboración de leyenda preliminar. 9. Demarcación de zonas de muestreo. 10. Elaboración del plan de trabajo de campo. 11. Trabajo de campo. 12. Análisis de laboratorio. 13. Elaboración del mapa final e informe.

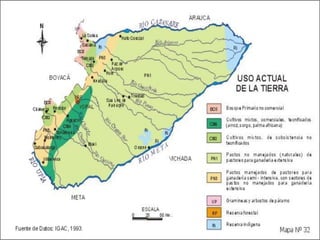

- 21.

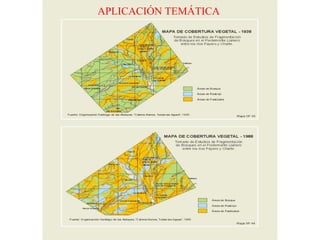

- 22.
- 25. FORMAS NO CARTOGRÁFICAS DE REPRESENTACIÓN (Gráficos Anulares, Triangulares, Pirámides y otras)
- 26.

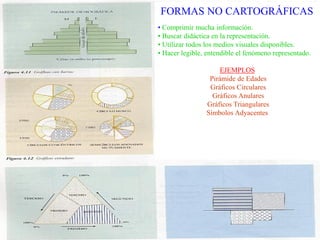

- 27. FORMAS NO CARTOGRÁFICAS •Comprimir mucha información. • Buscar didáctica en la representación. • Utilizar todos los medios visuales disponibles. • Hacer legible, entendible el fenómeno representado. EJEMPLOS Pirámide de Edades Gráficos Circulares Gráficos Anulares Gráficos Triangulares Símbolos Adyacentes

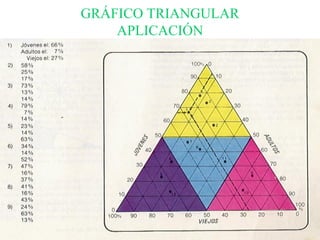

- 28. GRÁFICO TRIANGULAR APLICACIÓN
- 29. MAPAS CUANTITATIVOS DE GRÁFICOS Y DIAGRAMAS El Tamaño de los Puntos, Ovalos, Círculos o demás figuras geométricas, aumenta o disminuye en proporción al fenómeno representado.
