Este documento describe la anatomía del raquis humano. Resume las principales características de las vértebras cervicales, torácicas, lumbares y del sacro, así como las articulaciones, ligamentos y músculos del raquis.

1. Universidad Nacional de La Matanza
A
N
A
T RAQUIS
O
M
I
A Lic. Alejandro J. Patrinós

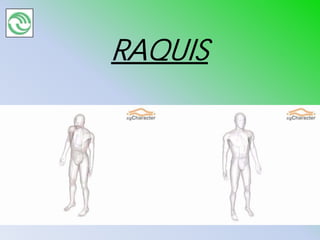

2. RAQUIS

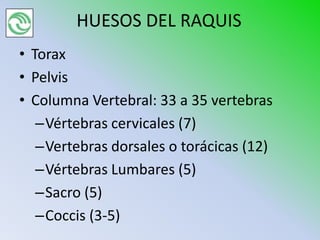

3. HUESOS DEL RAQUIS
• Torax
• Pelvis
• Columna Vertebral: 33 a 35 vertebras
–Vértebras cervicales (7)
–Vertebras dorsales o torácicas (12)
–Vértebras Lumbares (5)
–Sacro (5)
–Coccis (3-5)

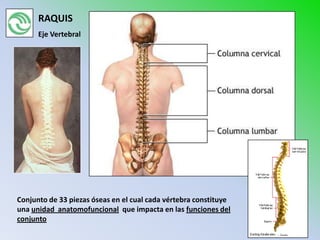

4. RAQUIS
Eje Vertebral
Conjunto de 33 piezas óseas en el cual cada vértebra constituye
una unidad anatomofuncional que impacta en las funciones del
conjunto

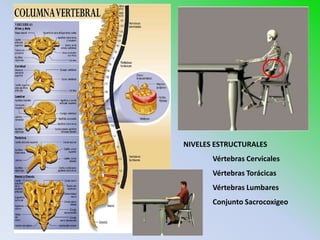

5. NIVELES ESTRUCTURALES
Vértebras Cervicales
Vértebras Torácicas
Vértebras Lumbares
Conjunto Sacrocoxigeo

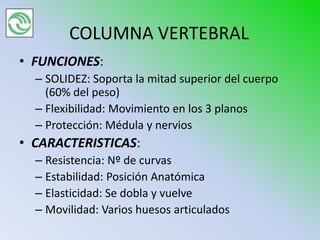

6. COLUMNA VERTEBRAL
• FUNCIONES:
– SOLIDEZ: Soporta la mitad superior del cuerpo
(60% del peso)
– Flexibilidad: Movimiento en los 3 planos
– Protección: Médula y nervios
• CARACTERISTICAS:
– Resistencia: Nº de curvas
– Estabilidad: Posición Anatómica
– Elasticidad: Se dobla y vuelve
– Movilidad: Varios huesos articulados

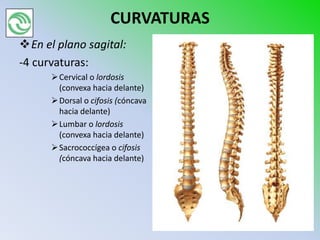

7. CURVATURAS
En el plano sagital:
-4 curvaturas:
 Cervical o lordosis
(convexa hacia delante)
 Dorsal o cifosis (cóncava
hacia delante)
 Lumbar o lordosis
(convexa hacia delante)
 Sacrococcígea o cifosis
(cóncava hacia delante)

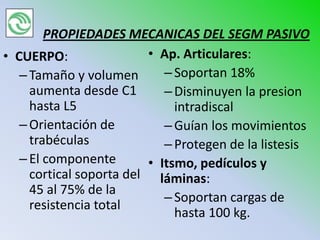

8. PROPIEDADES MECANICAS DEL SEGM PASIVO
• CUERPO: • Ap. Articulares:
– Tamaño y volumen – Soportan 18%
aumenta desde C1 – Disminuyen la presion
hasta L5 intradiscal
– Orientación de – Guían los movimientos
trabéculas – Protegen de la listesis
– El componente • Itsmo, pedículos y
cortical soporta del láminas:
45 al 75% de la
– Soportan cargas de
resistencia total
hasta 100 kg.

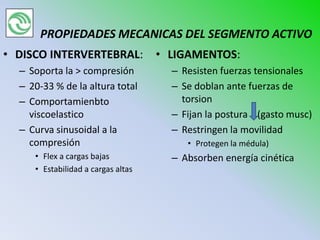

9. PROPIEDADES MECANICAS DEL SEGMENTO ACTIVO
• DISCO INTERVERTEBRAL: • LIGAMENTOS:
– Soporta la > compresión – Resisten fuerzas tensionales
– 20-33 % de la altura total – Se doblan ante fuerzas de
– Comportamienbto torsion
viscoelastico – Fijan la postura (gasto musc)
– Curva sinusoidal a la – Restringen la movilidad
compresión • Protegen la médula)
• Flex a cargas bajas – Absorben energía cinética
• Estabilidad a cargas altas

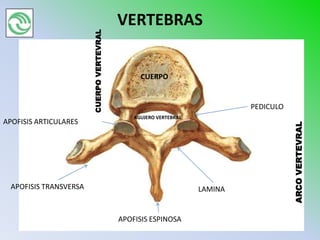

10. VERTEBRAS
CUERPO VERTEVRAL
CUERPO
PEDICULO
AGUJERO VERTEBRAL
APOFISIS ARTICULARES
ARCO VERTEVRAL
APOFISIS TRANSVERSA LAMINA
APOFISIS ESPINOSA

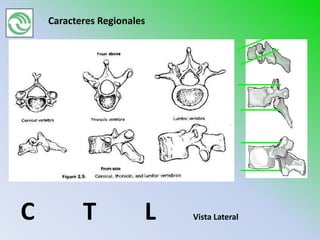

11. Caracteres Regionales
C T L Vista Lateral

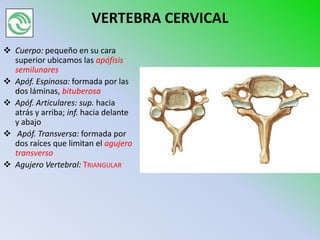

12. VERTEBRA CERVICAL
 Cuerpo: pequeño en su cara
superior ubicamos las apófisis
semilunares
 Apóf. Espinosa: formada por las
dos láminas, bituberosa
 Apóf. Articulares: sup. hacia
atrás y arriba; inf. hacia delante
y abajo
 Apóf. Transversa: formada por
dos raíces que limitan el agujero
transverso
 Agujero Vertebral: TRIANGULAR

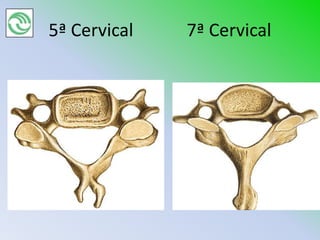

13. 5ª Cervical 7ª Cervical

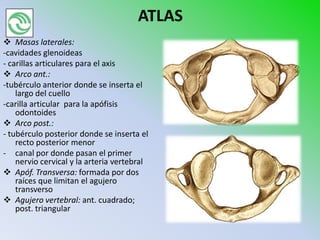

15. ATLAS
 Masas laterales:
-cavidades glenoideas
- carillas articulares para el axis
 Arco ant.:
-tubérculo anterior donde se inserta el
largo del cuello
-carilla articular para la apófisis
odontoides
 Arco post.:
- tubérculo posterior donde se inserta el
recto posterior menor
- canal por donde pasan el primer
nervio cervical y la arteria vertebral
 Apóf. Transversa: formada por dos
raíces que limitan el agujero
transverso
 Agujero vertebral: ant. cuadrado;
post. triangular

16. AXIS
Cuerpo: en su cara
superior presenta la
apófisis odontoides
Apóf. Espinosa:
bituberosa
Apóf. Articulares: las
superiores para el
atlas y las inferiores
igual a las cervicales
Apóf. Transversa: =
cervical
Agujero Vertebral:
triangular

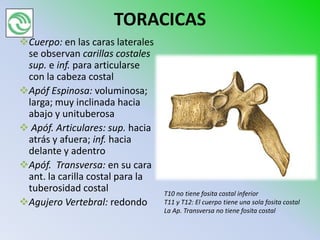

17. TORACICAS
Cuerpo: en las caras laterales
se observan carillas costales
sup. e inf. para articularse
con la cabeza costal
Apóf Espinosa: voluminosa;
larga; muy inclinada hacia
abajo y unituberosa
 Apóf. Articulares: sup. hacia
atrás y afuera; inf. hacia
delante y adentro
Apóf. Transversa: en su cara
ant. la carilla costal para la
tuberosidad costal T10 no tiene fosita costal inferior
Agujero Vertebral: redondo T11 y T12: El cuerpo tiene una sola fosita costal
La Ap. Transversa no tiene fosita costal

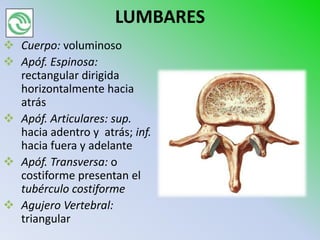

19. LUMBARES
 Cuerpo: voluminoso
 Apóf. Espinosa:
rectangular dirigida
horizontalmente hacia
atrás
 Apóf. Articulares: sup.
hacia adentro y atrás; inf.
hacia fuera y adelante
 Apóf. Transversa: o
costiforme presentan el
tubérculo costiforme
 Agujero Vertebral:
triangular

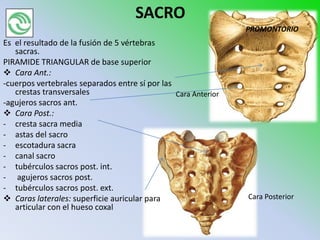

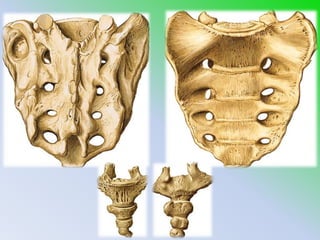

21. SACRO
PROMONTORIO
Es el resultado de la fusión de 5 vértebras
sacras.
PIRAMIDE TRIANGULAR de base superior
 Cara Ant.:
-cuerpos vertebrales separados entre sí por las
crestas transversales Cara Anterior
-agujeros sacros ant.
 Cara Post.:
- cresta sacra media
- astas del sacro
- escotadura sacra
- canal sacro
- tubérculos sacros post. int.
- agujeros sacros post.
- tubérculos sacros post. ext.
 Caras laterales: superficie auricular para Cara Posterior
articular con el hueso coxal

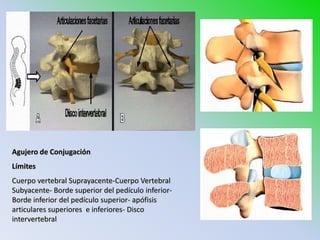

23. Agujero de Conjugación
Límites
Cuerpo vertebral Suprayacente-Cuerpo Vertebral
Subyacente- Borde superior del pedículo inferior-
Borde inferior del pedículo superior- apófisis
articulares superiores e inferiores- Disco
intervertebral

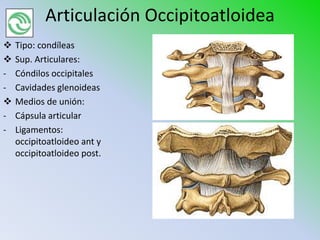

24. Articulación Occipitoatloidea
 Tipo: condíleas
 Sup. Articulares:
- Cóndilos occipitales
- Cavidades glenoideas
 Medios de unión:
- Cápsula articular
- Ligamentos:
occipitoatloideo ant y
occipitoatloideo post.

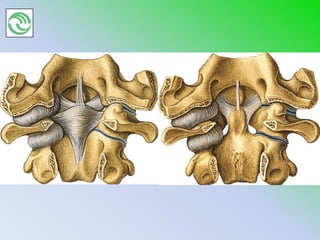

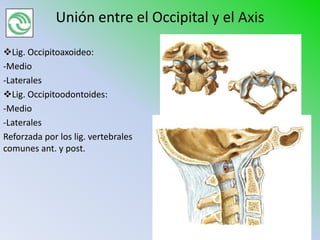

25. Unión entre el Occipital y el Axis
Lig. Occipitoaxoideo:
-Medio
-Laterales
Lig. Occipitoodontoides:
-Medio
-Laterales
Reforzada por los lig. vertebrales
comunes ant. y post.

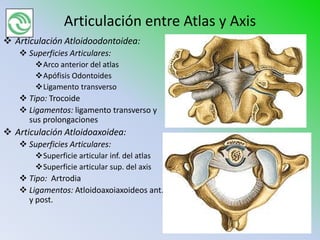

27. Articulación entre Atlas y Axis
 Articulación Atloidoodontoidea:
 Superficies Articulares:
Arco anterior del atlas
Apófisis Odontoides
Ligamento transverso
 Tipo: Trocoide
 Ligamentos: ligamento transverso y
sus prolongaciones
 Articulación Atloidoaxoidea:
 Superficies Articulares:
Superficie articular inf. del atlas
Superficie articular sup. del axis
 Tipo: Artrodia
 Ligamentos: Atloidoaxoiaxoideos ant.
y post.

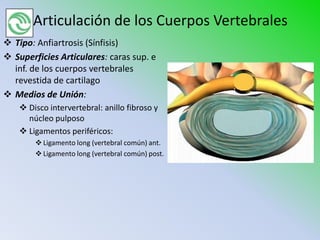

28. Articulación de los Cuerpos Vertebrales
 Tipo: Anfiartrosis (Sínfisis)
 Superficies Articulares: caras sup. e
inf. de los cuerpos vertebrales
revestida de cartilago
 Medios de Unión:
 Disco intervertebral: anillo fibroso y
núcleo pulposo
 Ligamentos periféricos:
 Ligamento long (vertebral común) ant.
 Ligamento long (vertebral común) post.

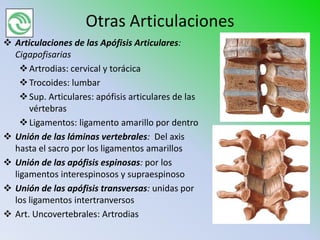

30. Otras Articulaciones
 Articulaciones de las Apófisis Articulares:
Cigapofisarias
 Artrodias: cervical y torácica
 Trocoides: lumbar
 Sup. Articulares: apófisis articulares de las
vértebras
 Ligamentos: ligamento amarillo por dentro
 Unión de las láminas vertebrales: Del axis
hasta el sacro por los ligamentos amarillos
 Unión de las apófisis espinosas: por los
ligamentos interespinosos y supraespinoso
 Unión de las apófisis transversas: unidas por
los ligamentos intertranversos
 Art. Uncovertebrales: Artrodias

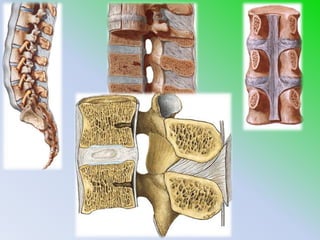

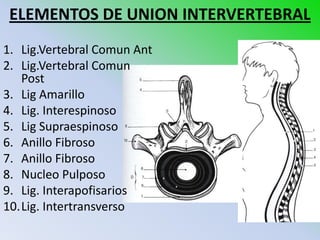

31. ELEMENTOS DE UNION INTERVERTEBRAL
1. Lig.Vertebral Comun Ant
2. Lig.Vertebral Comun
Post
3. Lig Amarillo
4. Lig. Interespinoso
5. Lig Supraespinoso
6. Anillo Fibroso
7. Anillo Fibroso
8. Nucleo Pulposo
9. Lig. Interapofisarios
10.Lig. Intertransverso

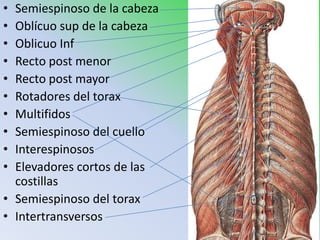

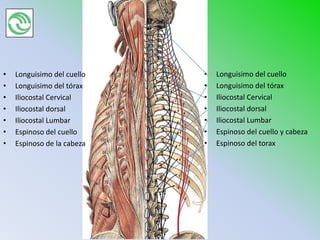

32. Musculos del Raquis

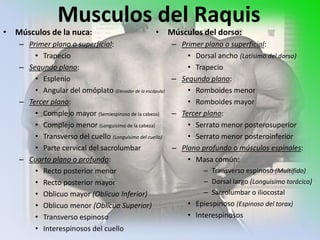

33. Musculos del Raquis

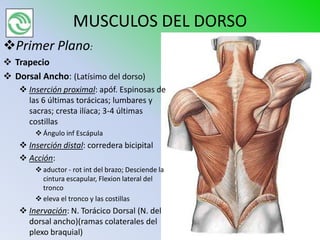

• Músculos de la nuca: • Músculos del dorso:
– Primer plano o superficial: – Primer plano o superficial:
• Trapecio • Dorsal ancho (Latísimo del dorso)
– Segundo plano: • Trapecio
• Esplenio – Segundo plano:
• Angular del omóplato (Elevador de la escápula) • Romboides menor
– Tercer plano: • Romboides mayor
• Complejo mayor (Semiespinoso de la cabeza) – Tercer plano:

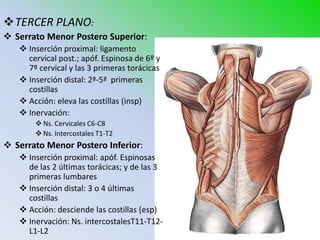

• Complejo menor (Longuisimo de la cabeza) • Serrato menor posterosuperior
• Transverso del cuello (Longuisimo del cuello) • Serrato menor posteroinferior

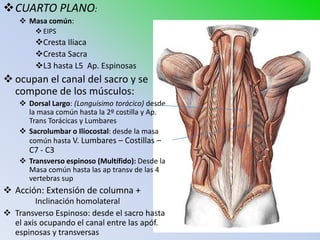

• Parte cervical del sacrolumbar – Plano profundo o músculos espinales:
– Cuarto plano o profundo: • Masa común:
• Recto posterior menor – Transverso espinoso (Multífido)
• Recto posterior mayor – Dorsal largo (Longuisimo torácico)
• Oblicuo mayor (Oblícuo Inferior) – Sacrolumbar o iliocostal

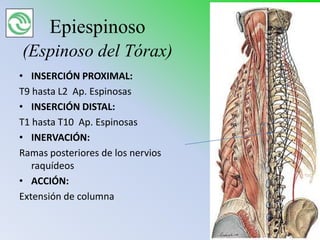

• Oblicuo menor (Oblícuo Superior) • Epiespinoso (Espinoso del torax)
• Transverso espinoso • Interespinosos
• Interespinosos del cuello

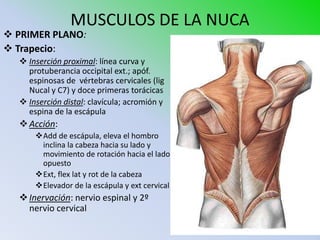

34. MUSCULOS DE LA NUCA
 PRIMER PLANO:
 Trapecio:
 Inserción proximal: línea curva y
protuberancia occipital ext.; apóf.
espinosas de vértebras cervicales (lig
Nucal y C7) y doce primeras torácicas
 Inserción distal: clavícula; acromión y
espina de la escápula
 Acción:
Add de escápula, eleva el hombro
inclina la cabeza hacia su lado y
movimiento de rotación hacia el lado
opuesto
Ext, flex lat y rot de la cabeza
Elevador de la escápula y ext cervical
 Inervación: nervio espinal y 2º
nervio cervical

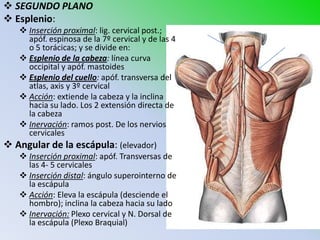

36.  SEGUNDO PLANO
 Esplenio:
 Inserción proximal: lig. cervical post.;
apóf. espinosa de la 7º cervical y de las 4
o 5 torácicas; y se divide en:
 Esplenio de la cabeza: línea curva
occipital y apóf. mastoides
 Esplenio del cuello: apóf. transversa del
atlas, axis y 3º cervical
 Acción: extiende la cabeza y la inclina
hacia su lado. Los 2 extensión directa de
la cabeza
 Inervación: ramos post. De los nervios
cervicales
 Angular de la escápula: (elevador)
 Inserción proximal: apóf. Transversas de
las 4- 5 cervicales
 Inserción distal: ángulo superointerno de
la escápula
 Acción: Eleva la escápula (desciende el
hombro); inclina la cabeza hacia su lado
 Inervación: Plexo cervical y N. Dorsal de
la escápula (Plexo Braquial)

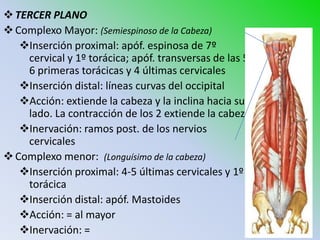

37.  TERCER PLANO
 Complexo Mayor: (Semiespinoso de la Cabeza)
Inserción proximal: apóf. espinosa de 7º
cervical y 1º torácica; apóf. transversas de las 5-
6 primeras torácicas y 4 últimas cervicales
Inserción distal: líneas curvas del occipital
Acción: extiende la cabeza y la inclina hacia su
lado. La contracción de los 2 extiende la cabeza
Inervación: ramos post. de los nervios
cervicales
 Complexo menor: (Longuísimo de la cabeza)
Inserción proximal: 4-5 últimas cervicales y 1º
torácica
Inserción distal: apóf. Mastoides
Acción: = al mayor
Inervación: =

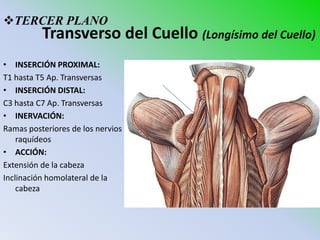

38. TERCER PLANO
Transverso del Cuello (Longísimo del Cuello)
• INSERCIÓN PROXIMAL:
T1 hasta T5 Ap. Transversas
• INSERCIÓN DISTAL:
C3 hasta C7 Ap. Transversas
• INERVACIÓN:
Ramas posteriores de los nervios
raquídeos
• ACCIÓN:
Extensión de la cabeza
Inclinación homolateral de la
cabeza

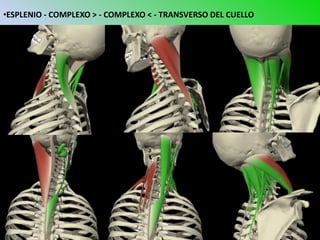

39. •ESPLENIO - COMPLEXO > - COMPLEXO < - TRANSVERSO DEL CUELLO

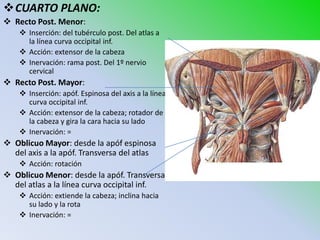

40. CUARTO PLANO:
 Recto Post. Menor:
 Inserción: del tubérculo post. Del atlas a
la línea curva occipital inf.
 Acción: extensor de la cabeza
 Inervación: rama post. Del 1º nervio
cervical
 Recto Post. Mayor:
 Inserción: apóf. Espinosa del axis a la línea
curva occipital inf.
 Acción: extensor de la cabeza; rotador de
la cabeza y gira la cara hacia su lado
 Inervación: =
 Oblicuo Mayor: desde la apóf espinosa
del axis a la apóf. Transversa del atlas
 Acción: rotación
 Oblicuo Menor: desde la apóf. Transversa
del atlas a la línea curva occipital inf.
 Acción: extiende la cabeza; inclina hacia
su lado y la rota
 Inervación: =

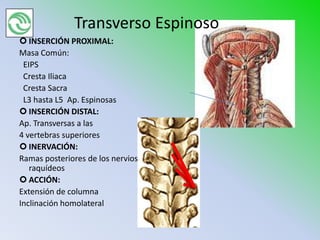

41. Transverso Espinoso
 INSERCIÓN PROXIMAL:
Masa Común:
EIPS
Cresta Iliaca
Cresta Sacra
L3 hasta L5 Ap. Espinosas
 INSERCIÓN DISTAL:
Ap. Transversas a las
4 vertebras superiores
 INERVACIÓN:
Ramas posteriores de los nervios
raquídeos
 ACCIÓN:
Extensión de columna
Inclinación homolateral

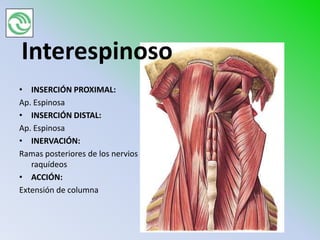

42. Interespinoso
• INSERCIÓN PROXIMAL:
Ap. Espinosa
• INSERCIÓN DISTAL:
Ap. Espinosa
• INERVACIÓN:
Ramas posteriores de los nervios
raquídeos
• ACCIÓN:
Extensión de columna

43. Rectos oblicuos y esplenio del cuello

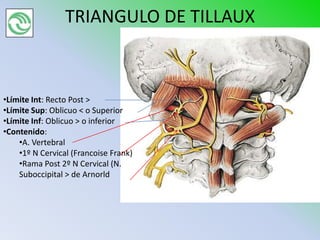

44. TRIANGULO DE TILLAUX
•Límite Int: Recto Post >
•Límite Sup: Oblicuo < o Superior
•Límite Inf: Oblicuo > o inferior
•Contenido:
•A. Vertebral
•1º N Cervical (Francoise Frank)
•Rama Post 2º N Cervical (N.
Suboccipital > de Arnorld

45. MUSCULOS DEL DORSO
Primer Plano:
 Trapecio
 Dorsal Ancho: (Latísimo del dorso)
 Inserción proximal: apóf. Espinosas de
las 6 últimas torácicas; lumbares y
sacras; cresta ilíaca; 3-4 últimas
costillas
 Ángulo inf Escápula
 Inserción distal: corredera bicipital
 Acción:
 aductor - rot int del brazo; Desciende la
cintura escapular, Flexion lateral del
tronco
 eleva el tronco y las costillas
 Inervación: N. Torácico Dorsal (N. del
dorsal ancho)(ramas colaterales del
plexo braquial)

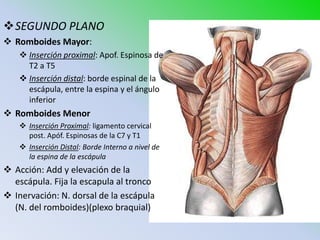

46. SEGUNDO PLANO
 Romboides Mayor:
 Inserción proximal: Apof. Espinosa de
T2 a T5
 Inserción distal: borde espinal de la
escápula, entre la espina y el ángulo
inferior
 Romboides Menor
 Inserción Proximal: ligamento cervical
post. Apóf. Espinosas de la C7 y T1
 Inserción Distal: Borde Interno a nivel de
la espina de la escápula
 Acción: Add y elevación de la
escápula. Fija la escapula al tronco
 Inervación: N. dorsal de la escápula
(N. del romboides)(plexo braquial)

47. TERCER PLANO:
 Serrato Menor Postero Superior:
 Inserción proximal: ligamento
cervical post.; apóf. Espinosa de 6º y
7º cervical y las 3 primeras torácicas
 Inserción distal: 2ª-5ª primeras
costillas
 Acción: eleva las costillas (insp)
 Inervación:
 Ns. Cervicales C6-C8
 Ns. Intercostales T1-T2
 Serrato Menor Postero Inferior:
 Inserción proximal: apóf. Espinosas
de las 2 últimas torácicas; y de las 3
primeras lumbares
 Inserción distal: 3 o 4 últimas
costillas
 Acción: desciende las costillas (esp)
 Inervación: Ns. intercostalesT11-T12-
L1-L2

48. CUARTO PLANO:
 Masa común:
 EIPS
Cresta Iliaca
Cresta Sacra
L3 hasta L5 Ap. Espinosas
 ocupan el canal del sacro y se
compone de los músculos:
 Dorsal Largo: (Longuisimo torácico) desde
la masa común hasta la 2º costilla y Ap.
Trans Torácicas y Lumbares
 Sacrolumbar o Iliocostal: desde la masa
común hasta V. Lumbares – Costillas –
C7 - C3
 Transverso espinoso (Multífido): Desde la
Masa común hasta las ap transv de las 4
vertebras sup
 Acción: Extensión de columna +
Inclinación homolateral
 Transverso Espinoso: desde el sacro hasta
el axis ocupando el canal entre las apóf.
espinosas y transversas

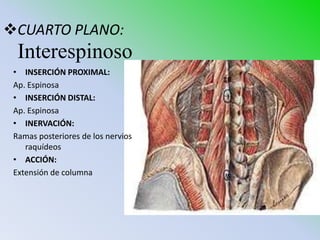

49. CUARTO PLANO:
Interespinoso
• INSERCIÓN PROXIMAL:
Ap. Espinosa
• INSERCIÓN DISTAL:
Ap. Espinosa
• INERVACIÓN:
Ramas posteriores de los nervios
raquídeos
• ACCIÓN:
Extensión de columna

50. Epiespinoso
(Espinoso del Tórax)
• INSERCIÓN PROXIMAL:
T9 hasta L2 Ap. Espinosas
• INSERCIÓN DISTAL:
T1 hasta T10 Ap. Espinosas
• INERVACIÓN:
Ramas posteriores de los nervios
raquídeos
• ACCIÓN:
Extensión de columna

51. • Longuisimo del cuello • Longuisimo del cuello
• Longuisimo del tórax • Longuisimo del tórax
• Iliocostal Cervical • Iliocostal Cervical
• Iliocostal dorsal • Iliocostal dorsal
• Iliocostal Lumbar • Iliocostal Lumbar
• Espinoso del cuello • Espinoso del cuello y cabeza
• Espinoso de la cabeza • Espinoso del torax

52. • Semiespinoso de la cabeza
• Oblícuo sup de la cabeza
• Oblicuo Inf
• Recto post menor
• Recto post mayor
• Rotadores del torax
• Multifidos
• Semiespinoso del cuello
• Interespinosos
• Elevadores cortos de las
costillas
• Semiespinoso del torax
• Intertransversos

53. MUCHAS GRACIAS
• Y… A ESTUDIAR!!!
