1. El Clinómetro

2. Un “clinómetro”
es un instrumento
empleado para
medir ángulos de
elevación o
inclinación.
¡¿Clino... qué?!

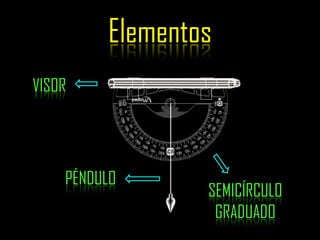

3. Elementos
PÉNDULO
VISOR
SEMICÍRCULO
GRADUADO

4. Modo de uso
α
α (alfa) es el ángulo de elevación de la
vista dirigida respecto de la vista
horizontal (a la altura del ojo
del observador)
38°
Por lo tanto, α=90°‒ 38°=52°
vista horizontal

5. Construcción del clinómetro “casero”
Materiales:
tubo de lapicera
transportador
plomada
hilo de algodón
cinta
adhesiva

6. Construcción del clinómetro “casero”
Herramientas:
tijeras
pinza
encendedor
clavo

7. Construcción del clinómetro “casero”
1er
PASO:
Calentar el clavo...
...y con él, agujerear el
centro del transportador

8. Construcción del clinómetro “casero”
2do
PASO:
Acoplar el tubo
de lapicera al
transportador
el tubo debe quedar paralelo al borde de la base del transportador
ATENCIÓN:

9. Construcción del clinómetro “casero”
3er
PASO:
...y cortar el hilo a los 16 cm de longitud
Atar la plomada
en la punta del
ovillo...

10. Construcción del clinómetro “casero”
4to
PASO:
Luego, anudar dicho extremo
Pasar el extremo
libre del péndulo
por el centro del
transportador

11. Construcción del clinómetro “casero”
5to
PASO:
¡¡¡ FELICIDADES !!!
Ya eres dueño de un
clinómetro “casero”

12. Construcción del clinómetro “casero”
Observaciones finales:
1. Dependiendo del modelo de transportador que consigas, la construcción del
clinómetro puede resultar más o menos laboriosa; por ej., algunos transporta-
dores ya tienen un “agujero” en su centro, esto evitaría el “1er PASO“
2. Se recomienda que el clavo tenga 2 mm de “espesor”
3. El acople del tubo al transportador, en el “2do PASO”, también puede reali-
zarse con algún pegamento; en este caso, se recomienda ayuda de un adulto
4. La plomada puede reemplazarse por cualquier objeto similar que genere
tensión al hilo
