Una instalación eléctrica consta de circuitos eléctricos destinados a un uso específico que cuentan con equipos para asegurar el correcto funcionamiento de los circuitos y aparatos conectados. Existen instalaciones de alta tensión (más de 1,000 voltios), baja tensión (menos de 1,000 voltios pero más de 24 voltios) y muy baja tensión (menos de 24 voltios). Todas las instalaciones eléctricas tienen cuatro partes: alimentación, protecciones, distribución y consumidores.

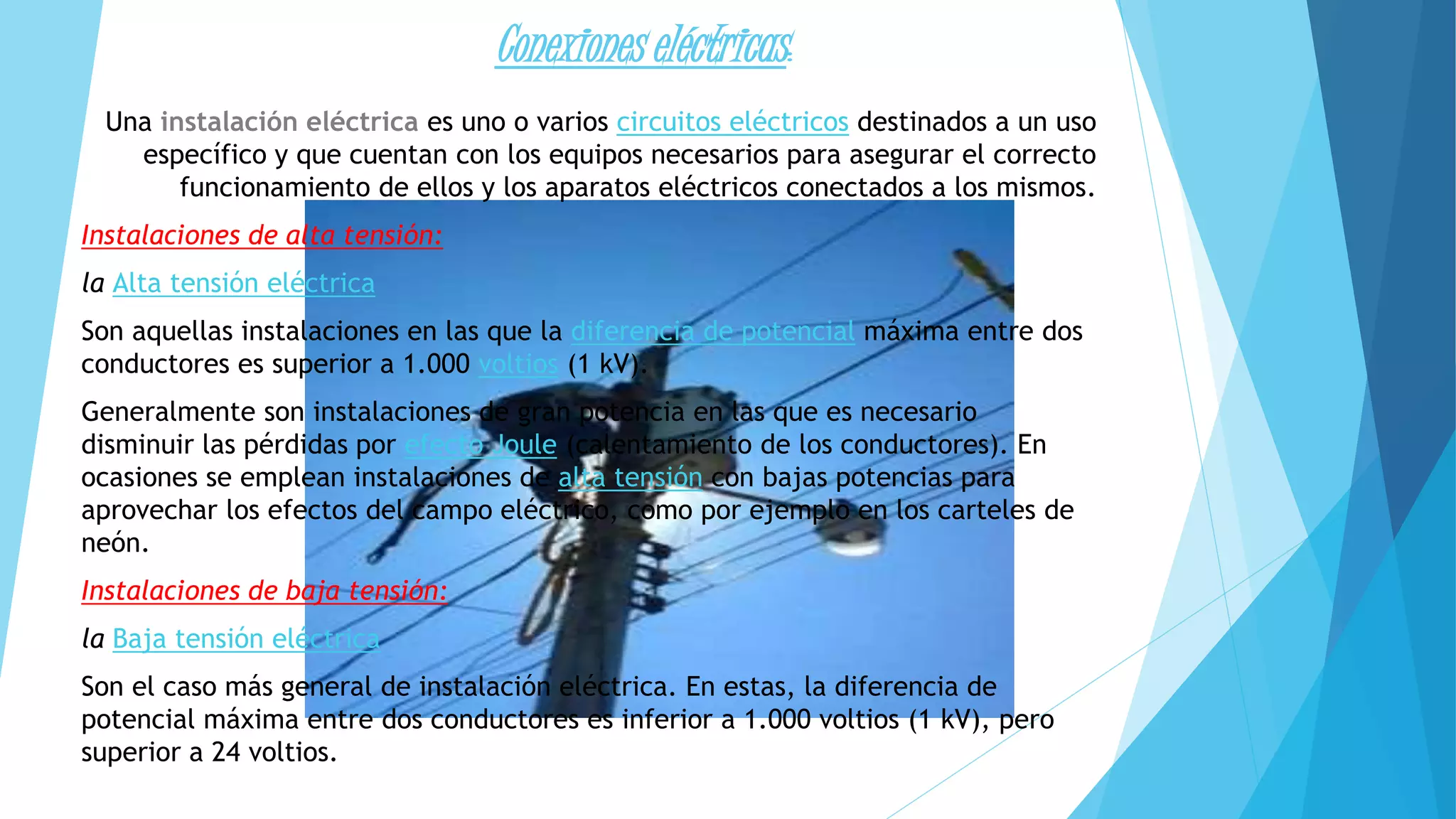

1. Conexiones eléctricas :
Una instalación eléctrica es uno o varios circuitos eléctricos destinados a un uso
específico y que cuentan con los equipos necesarios para asegurar el correcto
funcionamiento de ellos y los aparatos eléctricos conectados a los mismos.
Instalaciones de alta tensión:
la Alta tensión eléctrica
Son aquellas instalaciones en las que la diferencia de potencial máxima entre dos
conductores es superior a 1.000 voltios (1 kV).
Generalmente son instalaciones de gran potencia en las que es necesario
disminuir las pérdidas por efecto Joule (calentamiento de los conductores). En
ocasiones se emplean instalaciones de alta tensión con bajas potencias para
aprovechar los efectos del campo eléctrico, como por ejemplo en los carteles de
neón.
Instalaciones de baja tensión:
la Baja tensión eléctrica
Son el caso más general de instalación eléctrica. En estas, la diferencia de
potencial máxima entre dos conductores es inferior a 1.000 voltios (1 kV), pero
superior a 24 voltios.

2. Instalaciones de muy baja tensión:
Son aquellas instalaciones en las que la diferencia de potencial máxima entre dos
conductores es inferior a 24 voltios.
Se emplean en el caso de bajas potencias o necesidad de gran seguridad de
utilización.
Instalaciones generadoras:
la Generación de energía eléctrica.
Las instalaciones generadoras son aquellas que generan una fuerza electromotriz, y
por tanto, energía eléctrica, a partir de otras formas de energía.
La energía eléctrica, en corriente alterna, debe recorrer largos caminos hasta llegar
a los centros de consumo, sean estos plantas industriales o bien ciudades, y para ello
se utilizan las líneas de transmisión de alta tensión y extra alta tensión. En la
República Argentina esta red es trifásica y de 500.000 voltios entre fases, o sea de
500 kV.
Partes funcionales:
Las instalaciones eléctricas, cualquiera que sea su tipo, disponen de cuatro partes
bien diferenciadas, y con características relacionadas.

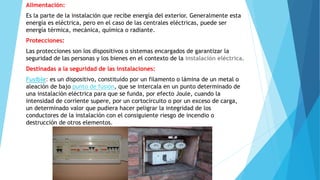

3. Alimentación:
Es la parte de la instalación que recibe energía del exterior. Generalmente esta
energía es eléctrica, pero en el caso de las centrales eléctricas, puede ser
energía térmica, mecánica, química o radiante.
Protecciones:
Las protecciones son los dispositivos o sistemas encargados de garantizar la
seguridad de las personas y los bienes en el contexto de la instalación eléctrica.
Destinadas a la seguridad de las instalaciones:
Fusible: es un dispositivo, constituido por un filamento o lámina de un metal o
aleación de bajo punto de fusión, que se intercala en un punto determinado de
una instalación eléctrica para que se funda, por efecto Joule, cuando la
intensidad de corriente supere, por un cortocircuito o por un exceso de carga,
un determinado valor que pudiera hacer peligrar la integridad de los
conductores de la instalación con el consiguiente riesgo de incendio o
destrucción de otros elementos.

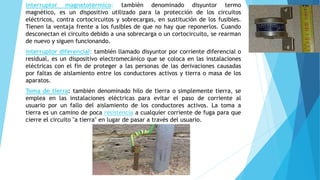

4. interruptor magnetotérmico: también denominado disyuntor termo
magnético, es un dispositivo utilizado para la protección de los circuitos
eléctricos, contra cortocircuitos y sobrecargas, en sustitución de los fusibles.
Tienen la ventaja frente a los fusibles de que no hay que reponerlos. Cuando
desconectan el circuito debido a una sobrecarga o un cortocircuito, se rearman
de nuevo y siguen funcionando.
interruptor diferencial: también llamado disyuntor por corriente diferencial o
residual, es un dispositivo electromecánico que se coloca en las instalaciones
eléctricas con el fin de proteger a las personas de las derivaciones causadas
por faltas de aislamiento entre los conductores activos y tierra o masa de los
aparatos.
Toma de tierra: también denominado hilo de tierra o simplemente tierra, se
emplea en las instalaciones eléctricas para evitar el paso de corriente al
usuario por un fallo del aislamiento de los conductores activos. La toma a
tierra es un camino de poca resistencia a cualquier corriente de fuga para que
cierre el circuito "a tierra" en lugar de pasar a través del usuario.
