Este documento presenta información sobre la simbología ISA. Explica que la norma ISA es útil para referirse a instrumentos y funciones de control de sistemas. Describe los componentes de un TAG, que incluye letras para describir la función del instrumento y números asociados con el lazo de control. También proporciona ejemplos comunes de TAGs e instrumentos.

1. UNIVERSIDAD DE ORIENTE
DEPARTAMENTO DE INGENIERÍA DE SISTEMAS
CURSOS ESPECIALES DE GRADO
SIMBOLOGÍA ISA
Integrantes:
Anthony Cedeño
José López Equipo: DCS

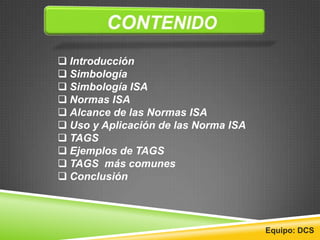

2.  Introducción
 Simbología
 Simbología ISA
 Normas ISA
 Alcance de las Normas ISA
 Uso y Aplicación de las Norma ISA
 TAGS
 Ejemplos de TAGS
 TAGS más comunes
 Conclusión
Equipo: DCS

3. Equipo: DCS

4. Equipo: DCS

5. Equipo: DCS

6. Equipo: DCS

7. Equipo: DCS

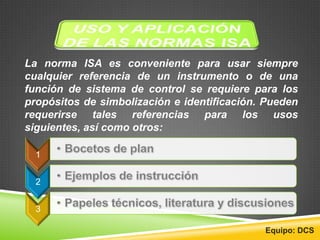

8. La norma ISA es conveniente para usar siempre
cualquier referencia de un instrumento o de una
función de sistema de control se requiere para los
propósitos de simbolización e identificación. Pueden
requerirse tales referencias para los usos
siguientes, así como otros:
1
2
3
Equipo: DCS

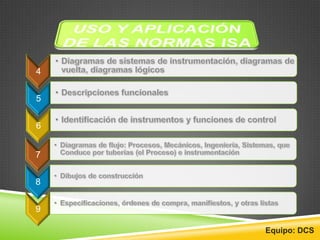

9. 4
5
6
7
8
9
Equipo: DCS

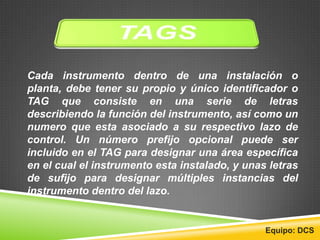

10. Cada instrumento dentro de una instalación o
planta, debe tener su propio y único identificador o
TAG que consiste en una serie de letras
describiendo la función del instrumento, así como un
numero que esta asociado a su respectivo lazo de
control. Un número prefijo opcional puede ser
incluido en el TAG para designar una área específica
en el cual el instrumento esta instalado, y unas letras
de sufijo para designar múltiples instancias del
instrumento dentro del lazo.
Equipo: DCS

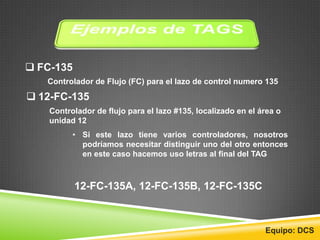

11.  FC-135
Controlador de Flujo (FC) para el lazo de control numero 135
 12-FC-135
Controlador de flujo para el lazo #135, localizado en el área o
unidad 12
• Si este lazo tiene varios controladores, nosotros
podríamos necesitar distinguir uno del otro entonces
en este caso hacemos uso letras al final del TAG
12-FC-135A, 12-FC-135B, 12-FC-135C
Equipo: DCS

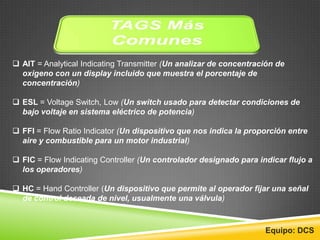

12.  AIT = Analytical Indicating Transmitter (Un analizar de concentración de
oxigeno con un display incluido que muestra el porcentaje de
concentración)
 ESL = Voltage Switch, Low (Un switch usado para detectar condiciones de
bajo voltaje en sistema eléctrico de potencia)
 FFI = Flow Ratio Indicator (Un dispositivo que nos indica la proporción entre
aire y combustible para un motor industrial)
 FIC = Flow Indicating Controller (Un controlador designado para indicar flujo a
los operadores)
 HC = Hand Controller (Un dispositivo que permite al operador fijar una señal
de control deseada de nivel, usualmente una válvula)
Equipo: DCS

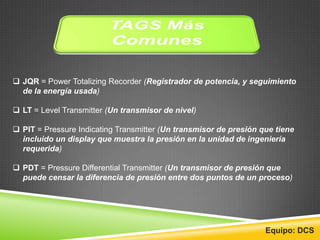

13.  JQR = Power Totalizing Recorder (Registrador de potencia, y seguimiento
de la energía usada)
 LT = Level Transmitter (Un transmisor de nivel)
 PIT = Pressure Indicating Transmitter (Un transmisor de presión que tiene
incluido un display que muestra la presión en la unidad de ingeniería
requerida)
 PDT = Pressure Differential Transmitter (Un transmisor de presión que
puede censar la diferencia de presión entre dos puntos de un proceso)
Equipo: DCS

14. Equipo: DCS

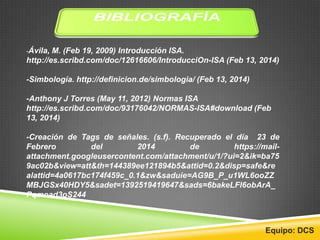

15. -Ávila, M. (Feb 19, 2009) Introducción ISA.
http://es.scribd.com/doc/12616606/IntroducciOn-ISA (Feb 13, 2014)
-Simbología. http://definicion.de/simbologia/ (Feb 13, 2014)
-Anthony J Torres (May 11, 2012) Normas ISA
http://es.scribd.com/doc/93176042/NORMAS-ISA#download (Feb
13, 2014)
-Creación de Tags de señales. (s.f). Recuperado el día 23 de
Febrero del 2014 de https://mail-
attachment.googleusercontent.com/attachment/u/1/?ui=2&ik=ba75
9ac02b&view=att&th=144389ee121894b5&attid=0.2&disp=safe&re
alattid=4a0617bc174f459c_0.1&zw&saduie=AG9B_P_u1WL6ooZZ
MBJGSx40HDY5&sadet=1392519419647&sads=6bakeLFl6obArA_
Pqmoad3oS244
