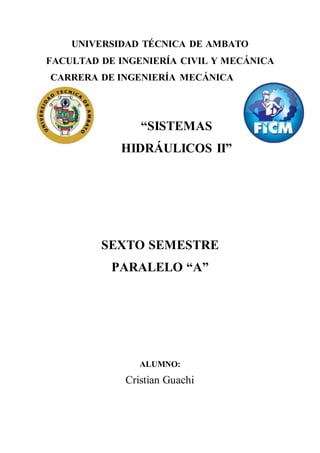

1. UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA
CARRERA DE INGENIERÍA MECÁNICA
“SISTEMAS
HIDRÁULICOS II”
SEXTO SEMESTRE
PARALELO “A”
ALUMNO:
Cristian Guachi

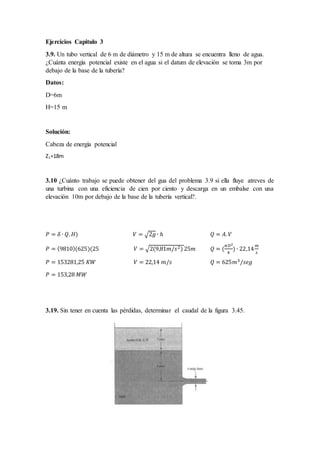

2. Ejercicios Capitulo 3
3.9. Un tubo vertical de 6 m de diámetro y 15 m de altura se encuentra lleno de agua.
¿Cuánta energía potencial existe en el agua si el datum de elevación se toma 3m por
debajo de la base de la tubería?
Datos:
D=6m
H=15 m
Solución:
Cabeza de energía potencial
Z1=18m
3.10 ¿Cuánto trabajo se puede obtener del gua del problema 3.9 si ella fluye atreves de
una turbina con una eficiencia de cien por ciento y descarga en un embalse con una
elevación 10m por debajo de la base de la tubería vertical?.
𝑃 = 𝛿 ∙ 𝑄. 𝐻) 𝑉 = √2𝑔 ∙ ℎ 𝑄 = 𝐴. 𝑉
𝑃 = (9810)(625)(25 𝑉 = √2(9,81𝑚/𝑠2) 25𝑚 𝑄 = (
𝜋𝐷2
4
) ∙ 22,14
𝑚
𝑠
𝑃 = 153281,25 𝐾𝑊 𝑉 = 22,14 𝑚/𝑠 𝑄 = 625𝑚3/𝑠𝑒𝑔
𝑃 = 153,28 𝑀𝑊

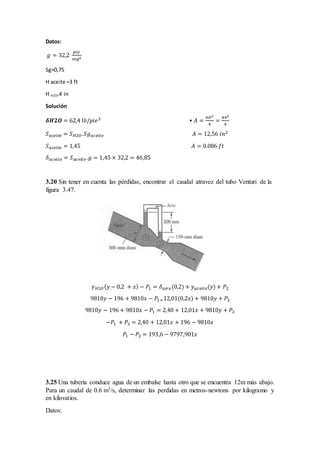

3.19. Sin tener en cuenta las pérdidas, determinar el caudal de la figura 3.45.
3. Datos:
𝑔 = 32,2
𝑝𝑖𝑒
𝑠𝑒𝑔2
Sg=0,75
H aceite =3 ft
H H2O=4 in
Solución
𝜹𝑯𝟐𝑶 = 62,4 𝑙𝑏/𝑝𝑖𝑒3 • 𝐴 =
𝜋𝐷2
4
=
𝜋42
4
𝑆 𝑎𝑐𝑒𝑖𝑡𝑒 = 𝑆 𝐻2𝑂.𝑆𝑔 𝑎𝑐𝑒𝑖𝑡𝑒 𝐴 = 12,56 𝑖𝑛2
𝑆 𝑎𝑐𝑒𝑖𝑡𝑒 = 1,45 𝐴 = 0.086 𝑓𝑡
𝛿 𝑎𝑐𝑒𝑖𝑡𝑒 = 𝑆 𝑎𝑐𝑒𝑖𝑡 𝑒.𝑔 = 1,45 × 32,2 = 46,85
3.20 Sin tener en cuenta las pérdidas, encontrar el caudal atravez del tubo Venturi de la
figura 3.47.
𝛾 𝐻2𝑂( 𝑦 − 0,2 + 𝑥) − 𝑃1 = 𝛿 𝑎𝑖 𝑟 𝑒(0,2) + 𝑦 𝑎𝑐𝑒𝑖𝑡𝑒(𝑦) + 𝑃2
9810𝑦 − 196 + 9810𝑥 − 𝑃1=12,01(0,2𝑥) + 9810𝑦 + 𝑃2
9810𝑦 − 196 + 9810𝑥 − 𝑃1 = 2,40 + 12,01𝑥 + 9810𝑦 + 𝑃2
−𝑃1 + 𝑃2 = 2,40 + 12,01𝑥 + 196 − 9810𝑥
𝑃1 − 𝑃2 = 193,6 − 9797,901𝑥

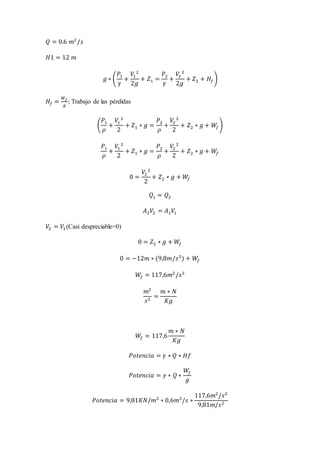

3.25 Una tubería conduce agua de un embalse hasta otro que se encuentra 12m más abajo.
Para un caudal de 0.6 m3/s, determinar las perdidas en metros-newtons por kilogramo y
en kilovatios.
Datos:

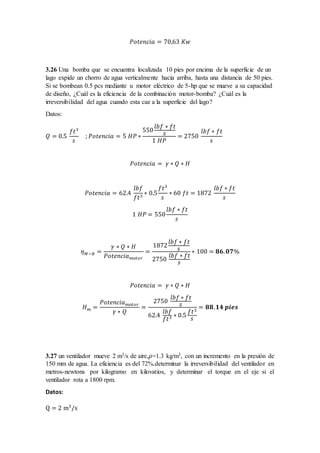

5. 𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 = 70,63 𝐾𝑤
3.26 Una bomba que se encuentra localizada 10 pies por encima de la superficie de un
lago expide un chorro de agua verticalmente hacia arriba, hasta una distancia de 50 pies.
Si se bombean 0.5 pcs mediante u motor eléctrico de 5-hp que se mueve a su capacidad
de diseño, ¿Cuál es la eficiencia de la combinación motor-bomba? ¿Cuál es la
irreversibilidad del agua cuando esta cae a la superficie del lago?
Datos:
𝑄 = 0.5
𝑓𝑡3
𝑠
; 𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 = 5 𝐻𝑃 ∗
550
𝑙𝑏𝑓 ∗ 𝑓𝑡
𝑠
1 𝐻𝑃
= 2750
𝑙𝑏𝑓 ∗ 𝑓𝑡
𝑠
𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 = 𝛾 ∗ 𝑄 ∗ 𝐻
𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 = 62.4
𝑙𝑏𝑓
𝑓𝑡3
∗ 0.5
𝑓𝑡3
𝑠
∗ 60 𝑓𝑡 = 1872
𝑙𝑏𝑓 ∗ 𝑓𝑡
𝑠
1 𝐻𝑃 = 550
𝑙𝑏𝑓 ∗ 𝑓𝑡
𝑠
𝜂 𝑀−𝐵 =
𝛾 ∗ 𝑄 ∗ 𝐻
𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑚𝑜𝑡𝑜𝑟
=
1872
𝑙𝑏𝑓 ∗ 𝑓𝑡
𝑠
2750
𝑙𝑏𝑓 ∗ 𝑓𝑡
𝑠
∗ 100 = 𝟖𝟔. 𝟎𝟕%
𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 = 𝛾 ∗ 𝑄 ∗ 𝐻
𝐻 𝑚 =
𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑚𝑜𝑡𝑜𝑟
𝛾 ∗ 𝑄
=
2750
𝑙𝑏𝑓 ∗ 𝑓𝑡
𝑠
62.4
𝑙𝑏𝑓
𝑓𝑡3 ∗ 0.5
𝑓𝑡3
𝑠
= 𝟖𝟖. 𝟏𝟒 𝒑𝒊𝒆𝒔

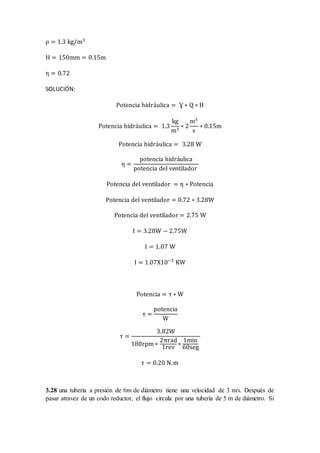

3.27 un ventilador mueve 2 m3/s de aire,𝜌=1.3 kg/m3, con un incremento en la presión de
150 mm de agua. La eficiencia es del 72%.determinar la irreversibilidad del ventilador en
metros-newtons por kilogramo en kilovatios, y determinar el torque en el eje si el
ventilador rota a 1800 rpm.
Datos:
Q = 2 m3
/s
6. ρ = 1.3 kg/m3
H = 150mm = 0.15m
η = 0.72
SOLUCIÓN:
Potencia hidráulica = Ɣ ∗ Q ∗ H
Potencia hidráulica = 1.3
kg
m3
∗ 2
m3
s
∗ 0.15m
Potencia hidráulica = 3.28 W
η =
potencia hidráulica
potencia del ventilador
Potencia del ventilador = η ∗ Potencia
Potencia del ventilador = 0.72 ∗ 3.28W
Potencia del ventilador = 2.75 W
I = 3.28W − 2.75W
I = 1.07 W
I = 1.07X10−3
KW
Potencia = τ ∗ W
τ =
potencia
W
τ =
3.82W
180rpm ∗
2πrad
1rev
∗
1min
60seg
τ = 0.20 N.m

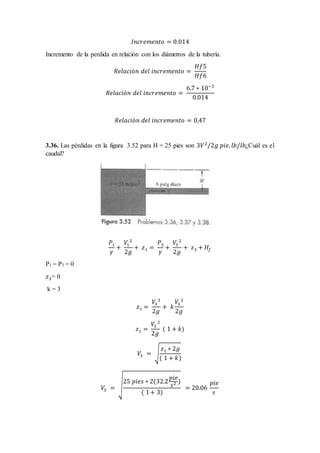

3.28 una tubería a presión de 6m de diámetro tiene una velocidad de 3 m/s. Después de
pasar atravez de un codo reductor, el flujo circula por una tubería de 5 m de diámetro. Si

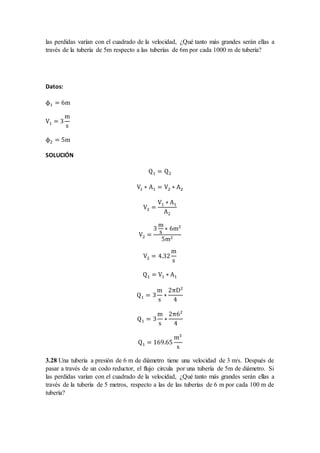

7. las perdidas varían con el cuadrado de la velocidad, ¿Qué tanto más grandes serán ellas a
través de la tubería de 5m respecto a las tuberías de 6m por cada 1000 m de tubería?
Datos:
ϕ1 = 6m
V1 = 3
m
s
ϕ2 = 5m
SOLUCIÓN
Q1 = Q2
V1 ∗ A1 = V2 ∗ A2
V2 =
V1 ∗ A1
A2
V2 =
3
m
s
∗ 6m2
5m2
V2 = 4.32
m
s
Q1 = V1 ∗ A1
Q1 = 3
m
s
∗
2πD2
4
Q1 = 3
m
s
∗
2π62
4
Q1 = 169.65
m3
s

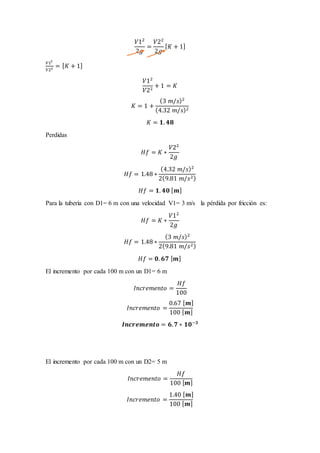

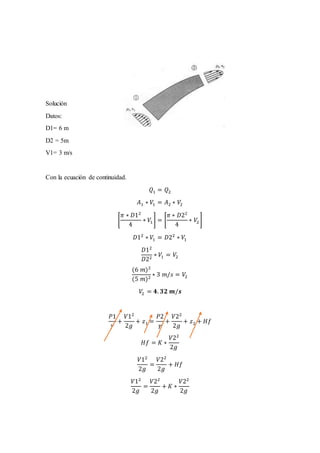

3.28 Una tubería a presión de 6 m de diámetro tiene una velocidad de 3 m/s. Después de
pasar a través de un codo reductor, el flujo circula por una tubería de 5m de diámetro. Si
las perdidas varían con el cuadrado de la velocidad, ¿Qué tanto más grandes serán ellas a
través de la tubería de 5 metros, respecto a las de las tuberías de 6 m por cada 100 m de
tubería?

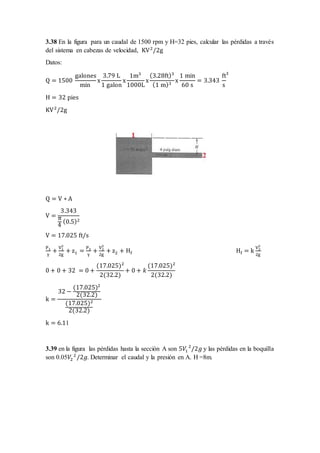

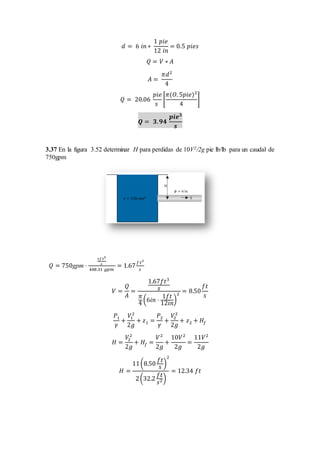

12. 3.38 En la figura para un caudal de 1500 rpm y H=32 pies, calcular las pérdidas a través
del sistema en cabezas de velocidad, KV2
/2g
Datos:
Q = 1500
galones
min
x
3.79 L
1 galon
x
1m3
1000L
x
(3.28ft)3
(1 m)3
x
1 min
60 s
= 3.343
ft
s
3
H = 32 pies
KV2
/2g
Q = V ∗ A
V =
3.343
π
4
(0.5)2
V = 17.025 ft/s
P1
γ
+
V1
2
2g
+ z1 =
P2
γ
+
V2
2
2g
+ z2 + Hf Hf = k
V2
2
2g
0 + 0 + 32 = 0 +
(17.025)2
2(32.2)
+ 0 + 𝑘
(17.025)2
2(32.2)
k =
32 −
(17.025)2
2(32.2)
(17.025)2
2(32.2)
k = 6.11

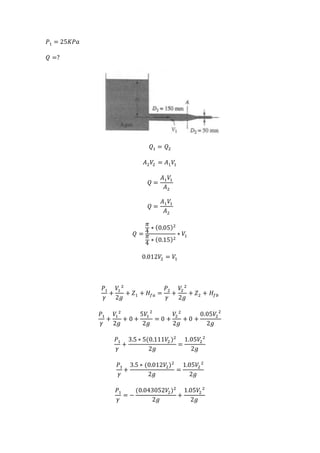

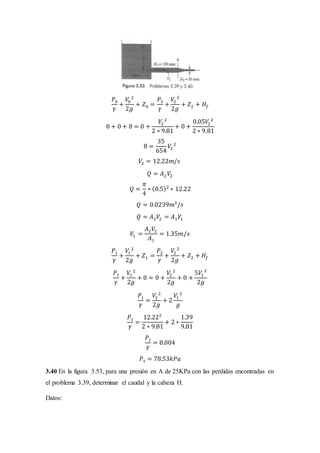

3.39 en la figura las pérdidas hasta la sección A son 5𝑉1
2
/2𝑔 y las pérdidas en la boquilla
son 0.05𝑉2
2
/2𝑔. Determinar el caudal y la presión en A. H =8m.

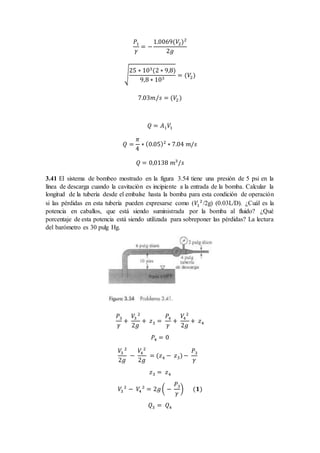

15. 𝑃1
𝛾
= −
1.0069(𝑉2)2
2𝑔
√
25 ∗ 103(2 ∗ 9,8)
9,8 ∗ 103
= (𝑉2)
7.03𝑚/𝑠 = (𝑉2)
𝑄 = 𝐴1 𝑉1
𝑄 =
𝜋
4
∗ (0.05)2
∗ 7.04 𝑚/𝑠
𝑄 = 0,0138 𝑚3
/𝑠

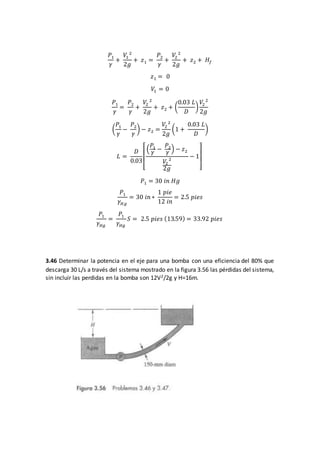

3.41 El sistema de bombeo mostrado en la figura 3.54 tiene una presión de 5 psi en la
línea de descarga cuando la cavitación es incipiente a la entrada de la bomba. Calcular la
longitud de la tubería desde el embalse hasta la bomba para esta condición de operación
si las pérdidas en esta tubería pueden expresarse como (𝑉1
2
/2g) (0.03L/D). ¿Cuál es la
potencia en caballos, que está siendo suministrada por la bomba al fluido? ¿Qué
porcentaje de esta potencia está siendo utilizada para sobreponer las pérdidas? La lectura
del barómetro es 30 pulg Hg.
𝑃3
𝛾
+
𝑉3
2
2𝑔
+ 𝑧3 =
𝑃4
𝛾
+
𝑉4
2
2𝑔
+ 𝑧4
𝑃4 = 0
𝑉3
2
2𝑔
−
𝑉4
2
2𝑔
= (𝑧4 − 𝑧3)−
𝑃3
𝛾
𝑧3 = 𝑧4
𝑉3
2
− 𝑉4
2
= 2𝑔( −
𝑃3
𝛾
) (𝟏)

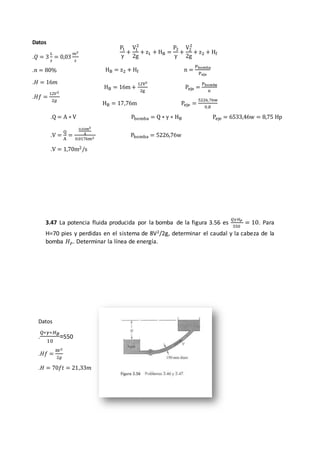

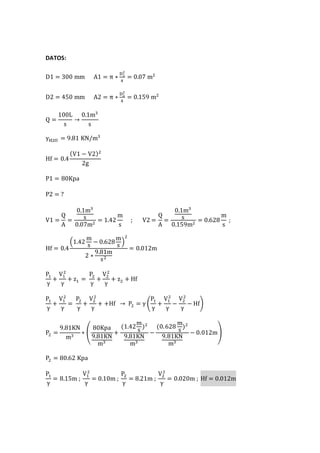

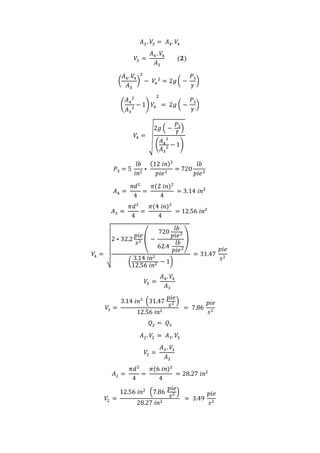

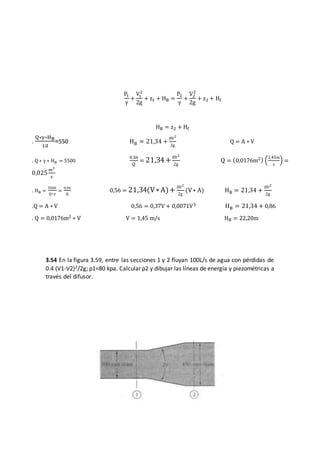

𝑄3 = 𝑄4
