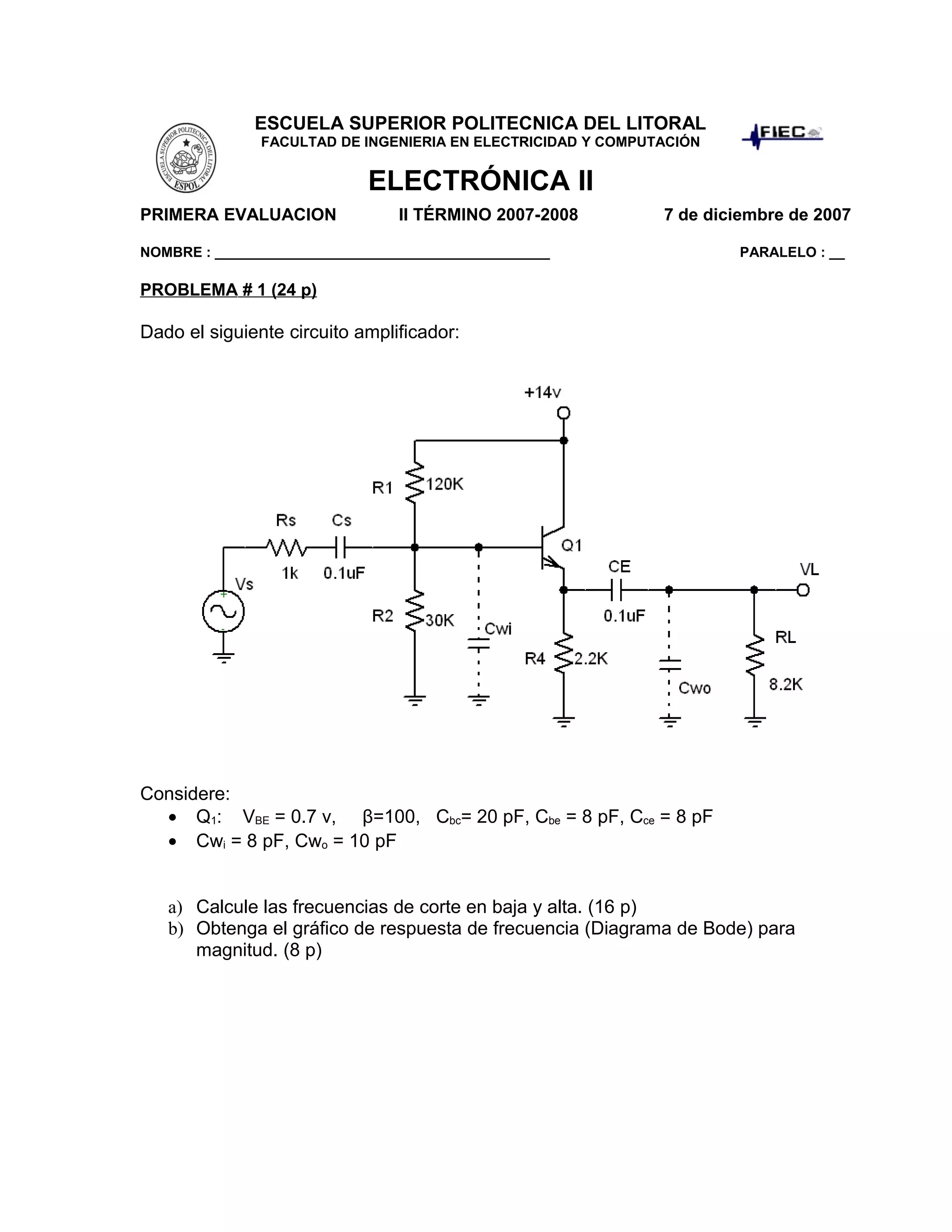

ESCUELA SUPERIOR POLITECNICA DEL LITORAL
               FACULTAD DE INGENIERIA EN ELECTRICIDAD Y COMPUTACIÓN


                            ELECTRÓNICA II
PRIMERA EVALUACION              II TÉRMINO 2007-2008          7 de diciembre de 2007

NOMBRE : ___________________________________________                  PARALELO : __

PROBLEMA # 1 (24 p)

Dado el siguiente circuito amplificador:




Considere:
  • Q1: VBE = 0.7 v, β=100, Cbc= 20 pF, Cbe = 8 pF, Cce = 8 pF
  • Cwi = 8 pF, Cwo = 10 pF


   a) Calcule las frecuencias de corte en baja y alta. (16 p)
   b) Obtenga el gráfico de respuesta de frecuencia (Diagrama de Bode) para
      magnitud. (8 p)

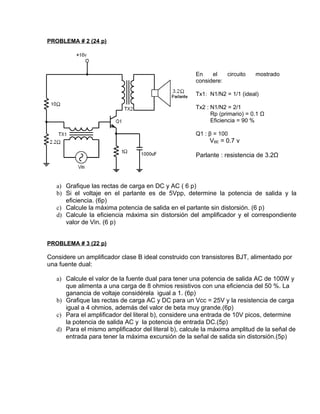

PROBLEMA # 2 (24 p)




                                                     En    el   circuito    mostrado
                                                     considere:

                                                     Tx1: N1/N2 = 1/1 (ideal)

                                                     Tx2 : N1/N2 = 2/1
                                                           Rp (primario) = 0.1 Ω
                                                           Eficiencia = 90 %

                                                     Q1 : β = 100
                                                          VBE = 0.7 v

                                                     Parlante : resistencia de 3.2Ω



   a) Grafique las rectas de carga en DC y AC ( 6 p)
   b) Si el voltaje en el parlante es de 5Vpp, determine la potencia de salida y la
      eficiencia. (6p)
   c) Calcule la máxima potencia de salida en el parlante sin distorsión. (6 p)
   d) Calcule la eficiencia máxima sin distorsión del amplificador y el correspondiente
      valor de Vin. (6 p)


PROBLEMA # 3 (22 p)

Considere un amplificador clase B ideal construido con transistores BJT, alimentado por
una fuente dual:

   a) Calcule el valor de la fuente dual para tener una potencia de salida AC de 100W y
      que alimenta a una carga de 8 ohmios resistivos con una eficiencia del 50 %. La
      ganancia de voltaje considérela igual a 1. (6p)
   b) Grafique las rectas de carga AC y DC para un Vcc = 25V y la resistencia de carga
      igual a 4 ohmios, además del valor de beta muy grande.(6p)
   c) Para el amplificador del literal b), considere una entrada de 10V picos, determine
      la potencia de salida AC y la potencia de entrada DC.(5p)
   d) Para el mismo amplificador del literal b), calcule la máxima amplitud de la señal de
      entrada para tener la máxima excursión de la señal de salida sin distorsión.(5p)
