1. Aparatos Electromédicos
Integrantes:
Aguilera Carillo Rosaura
García Esquivel Isis Pamela
Pulido Medina María Isabe
Fernández Guadalupe
Zamora Ponce Jason
Equipo: #4
Universidad del Desarrollo
Profesional

2. Monitor de Signos Vitales
Los monitores recogen y almacenan todos los signos
vitales de paciente.
En el caso de la frecuencia cardiaca mediante la
amplificación de los potenciales eléctricos del
corazón, en la frecuencia respiratoria magnificada
los movimientos respiratorios del tórax, la presión
arterial y saturación de O2 dependerá de la
intensidad del pulso.

3. Tipos
Fijos: Adulto, Neonatos,
Anestiesia.
Transporte: Intrahospitalario y
Interhospitalario

4. Características Físicas

7. Monitor de Presión No Invasiva
Función:
Obtener un registro exacto y de ser necesario
en forma continua de las variantes de la
presión arterial que presenta el paciente.

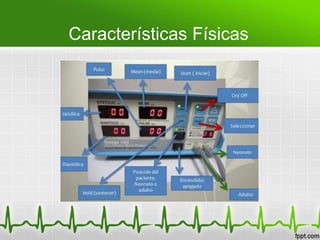

9. Características Físicas

11. Una cánula colocada percutáneamente en una arteria
permite la monitorización de la presión sanguínea y da la
posibilidad de obtener muestras de sangre arterial.
La cánula es conectada a una línea llena con líquido que incorpora
un dispositivo de flush continuo e intermitente que transmite la
fuerza de la onda de pulso hasta un transductor de presión que
convierte el desplazamiento mecánico de un cristal de silicón en
señales eléctricas vistas en un monitor.
Tensión arterial Invasiva

12. Funcionamiento de Monitor de
Presión Invasiva

13. Bomba de Infusión
Aparato electro medico.
Administración de volúmenes
pequeños de líquidos.
Vía intravenosa.
Control estricto de líquidos.

14. Objetivo
• Mantener un adecuado balance hidro-
electrolitico en pacientes que requieren
una fluida terapia especifica, en forma
exacta y precisa

15. Bomba de infusión volumétrica
de doble canal
Suministrar soluciones por vía parenteral a
una amplia gama de velocidades de
infusión, en forma exacta.

16. Bomba de infusión volumétrica
colleague
Suministrar volúmenes muy pequeños,
hasta en decimas de mL.

17. Bomba de infusión volumétrica
colleague de tres canales
Tiene la finalidad de infundir tres soluciones
al mismo tiempo

18. Bomba de infusión Medfusion o
de jeringa
Infusión de pequeños volúmenes de
medicamentos o soluciones por vía
intravenosa.

19. Cama Eléctrica
Están integradas por un sistema de soporte que
puede ser hídrico, neumático o eléctrico.
Proporcionar
• Confort
• seguridad
• facilidad de
movimiento

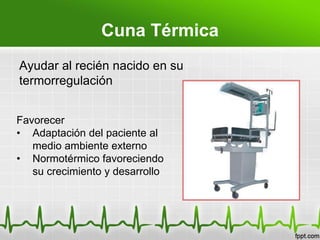

20. Cuna Térmica
Ayudar al recién nacido en su
termorregulación
Favorecer
• Adaptación del paciente al
medio ambiente externo
• Normotérmico favoreciendo
su crecimiento y desarrollo

21. Incubadora
Temperatura reguladora en el que se suele
mantener a los niños prematuros.
Objetivo
Evitar el cambio brusco de
temperatura en el paciente.
• Sistema cerrado.
• Carcasa transparente que protege al paciente de la
perdida de calor.

22. Desfibrilador
Dispositivo de
emergencia médica
utilizado para
reiniciar un corazón
detenido por una
parada
cardiorespiratoria

23. Clasificacion:
1.- Modo de usuario
2.-Tipo de descarga

24. Modo de usuario:
1. Automático
2. Manual: requiere ser manejado por
personal altamente cualificado
3. Semiautomático: analiza la señal del
electrocardiograma del paciente y notifica
al operador si la desfibrilación es o no
necesaria.

25. Tipos de descargas
1. MONOFASICA- unidireccional- ( 3
cargas- 200,300 y 360 J)
2 . BIFASICA – bidireccional- (3 cargas-150
J)

28. Electrocardiografo
Aparato electrónico
que capta y amplía
la actividad eléctrica
del corazón a través
de electrodos coloca
dos en las 4
extremidades y en 6
posiciones
precordiales.

29. Clasificacion
1.- MONOCANAL: Una derivación por
registro
2.- BICANAL: Doce derivaciones por
registro

30. Electrodos pericardicos y
perifericos

31. Electrocardiograma

32. Marcapasos temporal
Marcapasos
transitorios se utiliza
para restaurar la
normalidad
hemodinámica
comprometida por
bradiarritmias o
taquiarritmias.
Envía impulsos
nerviosos

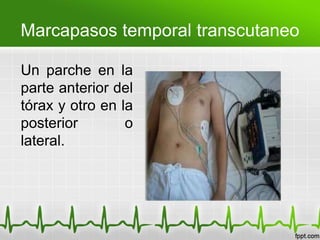

33. Marcapasos temporal transcutaneo
Un parche en la
parte anterior del
tórax y otro en la
posterior o
lateral.

34. Estuche diagnostico
Conjunto de
instrumentos médicos
que permiten la
visualización de
diversos componentes
anatómicos la
integración de
diagnósticos clínicos

35. Contenido
1.- Otoscopio
2.-
Faringoscopio
3.-
Oftalmoscopio

36. • 1.- OTOSCOPIO
• 2.- FARINGOSCOPIO
• 3.- OFTALMOSOCOPIO

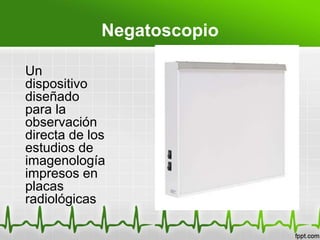

37. Negatoscopio
Un
dispositivo
diseñado
para la
observación
directa de los
estudios de
imagenología
impresos en
placas
radiológicas

38. Aspirador quirúrgico
• Los aspiradores se utilizan antes y después de las
operaciones para eliminar fluidos quirúrgicos, tejidos, gases
o fluidos corporales del paciente.
• Se utiliza para aspirar líquido, pus, sangre, contenido
intestinal, gástrico, y sólidos, cálculos, coágulos, etc.

39. Funcionamiento:
El hermetismo del cierre de los frascos se
produce automáticamente bajo vacío y dos
dispositivos con funciones de filtro
bacteriológico y de máximo lleno impiden el
trasvase de los líquidos aspirados, evitando
así la microcontaminación de los elementos
internos y la del aire descargada en el
ambiente.

40. • El equipo funciona a través
de un motor eléctrico
• El equipo usa una
regulación de presión por
medio de válvula de vacío.
• Ritmo de succión de 20l/min
• Capacidad de
almacenamiento de 2500 ml
por botella.(2 unidades)
• Utiliza un pedal para
aspiración intermitente.

41. Oximetro
• La saturación de oxígeno es la medida de la cantidad de
oxígeno disponible en el torrente sanguíneo.
• La saturación de oxígeno en la sangre saludable y normal
es de entre un 95% y un 100%.
Un medidor llamado oxímetro
de dedo (o de pulso).
Se utiliza generalmente para
determinar la saturación de
oxígeno.

42. • Dispositivo que se coloca en el dedo o la oreja del
paciente y lanza dos rayos de luz, uno rojo y otro
infrarrojo, a través de la piel del paciente.
• La hemoglobina rica en oxígeno
absorbe más luz infrarroja y la
hemoglobina sin oxígeno absorbe más
luz roja.
• El microprocesador calcula las
diferencias y convierte la información
en una lectura digital.
• Esta información ayuda a evaluar la
cantidad de oxígeno transportado en la
sangre y evaluar la necesidad de

43. Glucómetro Equipo portátil para medir la concentración de
glucosa en sangre utilizando tiras reactivas y
sangre capilar.
Volumen de muestra:
Máximo de 10 micro
litros.
Capacidad: 20 a 450 mg/dl,
o mayor.
Método de medición:
Electroquímico, reflactancia,
biosensor, colorimetría o
absorbancia. Tiempo de
prueba: máximo
45 segundos.
Memoria: De al
menos 150
pruebas.

44. Glucómetro
Cada modelo: Instructivo
disponible para cada aparato.
 Limpiar sus manos.
 Con la lanceta (o aguja)
hacer una punción en el
área.
 Al juntarse una pequeña
gota de sangre depositar
en la parte de la tira
reactiva que está diseñada
para ello.
 Limpie el dedo con alcohol
y presione la herida por un
minuto o hasta que deje de
sangrar.
 Coloque la tira en el
glucómetro y espere el
tiempo necesario para la
lectura. En algunos
glucómetros se debe poner
primero la tira reactiva en
el glucómetro y luego
colocar la sangre.
 Lea el resultado.
Zona Punción:
Lóbulo de la oreja.
Yema del dedo.
Talón del pie
(pediátricos).

45. Ventilador Mecánico
Alteraciones
Hemodinámica
s
Comprometen
vía respiratoria
Ventilación
Mecánica
Soporte
Ventilatorio
Mantener el
intercambio
gaseoso.
Mejorar la
oxigenación
arterial.
Reducir el
trabajo
respiratorio.
Incrementar el
volumen
pulmonar

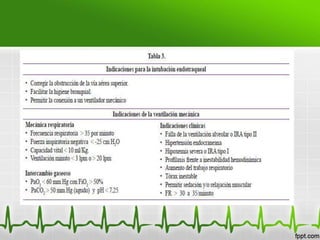

47. Componentes:
1. Panel de programación: Establece el
tratamiento de ventilación y
oxigenación y se definen las alarmas.
2. Sistema electrónico: conjunto de
procesadores electrónicos que
permiten la memorización, la
conversión analógica/digital, la
vigilancia y control de todas las
funciones disponibles.
3. Sistema neumático: conjunto de
elementos que permiten la mezcla de
aire y oxígeno, el control del flujo
durante la inspiración y la espiración,
administrar los volúmenes de aire y
medir las presiones.

48. Figura 2. Visión frontal del equipo con
la pantalla y los mandos.
A. Boquilla de salida de gases.
B. Sensor de flujo.
C. Tapa del sensor de flujo.
D. Válvula espiratoria con boquilla de
conexión espiratoria (GAS
RETURN).
E. Enganche para la válvula
espiratoria.
F. Conexión para el nebulizador.
G. Boquilla de conexión inspiratoria
(GAS OUTPUT).
H. Tornillo de fijación para la cubierta
de protección (detrás: sensor de
O2 y filtro de aire ambiente).

49. Programa
Sistemas de Alarmas: Controlan al paciente, al
circuito y al equipo.
Las programables son:
 Alta y baja presión en la vía aérea
 Alta frecuencia
 Alto y bajo volumen minuto exhalado
 Alto y bajo volumen corriente exhalado

50. VM Controlada. (CMV)
VM Asistida-controlada. (A/C)
VM con relación I:E, Invertida.
VM diferencial o pulmonar
independiente. (ILV)
Ventilación mandatorio
intermitente. (SIMV)
Presión de soporte. (PS)
Presión positiva continua.
(CPAP)
Soporte ventilatorio
total
Soporte ventilatorio
parcial
Modos
