El documento habla sobre los controladores lógicos programables (PLC). Define un PLC como una máquina electrónica programable diseñada para controlar procesos industriales en tiempo real. Explica las ventajas de los PLC como su menor tiempo de desarrollo, modificabilidad, debugueo simplificado y bajo costo. También describe sus componentes internos como las secciones de entrada, salida, unidad central de proceso y memoria. Finalmente, presenta dos ejemplos de aplicaciones de PLC para controlar motores y cintas transportadoras.

1. PLC´s

2. PLC´s

3. DEFINICIÓN Y TIPOS DE PROCESOS PLC´s

4. PLC´s

5. PLC´s

6. PLC´s

7. Área de Ingeniería Mecánica PLC´s

8. PLC´s

9. PLC´s

10. PLC´s

11. PLC´s

12. PLC´s

13. PLC´s

14. PLC´s

15. PLC´s

16. PLC´s

17. PLC´s

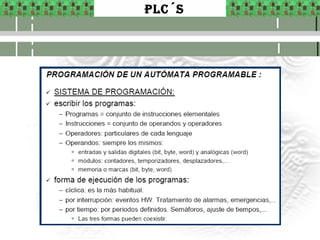

18. PLC´s

19. PLC´s

20. PLC´s

21. PLC´s

22. PLC´s

23. PLC´s

24. PLC´s

25. PLC´s

26. PLC´s

27. PLC´s

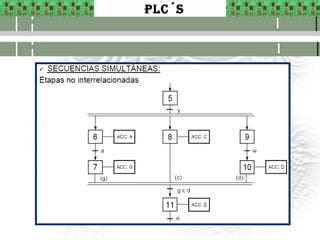

28. PLC´s

29. PLC´s

30. PLC´s

31. PLC´s

32. Introducción al PLC Conceptos sobre los Controladores Lógicos Programables . PLC´s

33. PLC en Imágenes Modelos: PLC´s

34. PLC´s

35. PLC´s

36. Definición Toda máquina electrónica programable diseñada con el fin de controlar procesos en tiempo real inmersa en un ambiente industrial. PLC´s

37. Menor tiempo de desarrollo Modificabilidad: Posibilidad de añadir modificaciones sin costo añadido en otros componentes. Debugging simplificado. Mínimo espacio de ocupación. Bajo costo: Menor costo de mano de obra. Mantenimiento económico. Posibilidad de gobernar varias máquinas con el mismo autómata. Escalabilidad: En general soportan todo tipo de ampliación. Reutilizables Ventajas PLC´s

38. Técnicos: Requiere de técnicos especializados. Costo: Software de programación costoso. Compatibilidad: Muy poca compatibilidad entre fabricantes y aun entre modelos distintos de un mismo fabricante. Desventajas PLC´s

39. Estructura externa Compacta: en un solo bloque están todos lo elementos. Modular: Estructura americana: separa las E/S del resto del autómata. Estructura europea: cada módulo es una función (fuente de alimentación, CPU, E/S, etc.). PLC´s

40. Componentes del sistema PLC´s

41. Sección de entradas: Digital Analógicas Contadores Detectores de pulso Unidad central de proceso (CPU) Unidad de comunicación: Profibus, MPI, ASI Memoria: RAM, ROM, EEPROM, FLASH Sección de salidas: Digital Analógica Estructura interna PLC´s

42. Actualizar la imagen de entrada: Leer las entradas y almacenarlas en la memoria reservada para tal fin. Ejecutar un ciclo del programa de usuario. Actuar las salidas según la imagen de salida Todas las modificaciones realizadas sobre la memoria de salida son pasadas a las salidas. Watchdog: Controlar que el tiempo de ciclo sea menor que el establecido como máximo permitido. Chequeo del sistema. Trabajo del SO por c/ciclo PLC´s

43. AWL: Lista de instrucciones. KOP: Esquema de contactos. FUP: Diagrama de funciones. SCL: Lenguaje estructurado. Lenguajes de los PLC Siemens PLC´s

44. LOGO PLC´s

45. Ejemplo 1 Marcha de un motor mediante pulsantes PLC´s

46. Ejemplo 2 Descripción: El modelo se compone de dos cintas transportadoras independientes. El motor M1 debe funcionar siempre que la línea este en marcha y que la FTC1 no detecte por más de 20s. La caja debe detenerse al llegar a la Impresora, luego se debe dar el comando de imprimir y esperar a que la impresora termine para activar nuevamente el motor M2. M2 también se debe detener si cae la marcha línea. Se debe además, contar la cantidad de cajas que han sido impresas. PLC´s

47. Ejemplo 2: Definición de E/S PLC´s Linea en marcha I5 MarchaLinea Fecha estampada I4 ImpOK Estampar fecha Q3 Impresora Motor 2 Q2 M2 Motor 1 Q1 M1 Fotocélula 2 I2 FTC2 Fotocélula 1 I1 FTC1 Descripción E/S Nombre

48. Solución: PLC´s

49. PLC´s

50. PLC´s
