1. ELEVADORES DE CANGILONES
Departamento de Ingeniería Mecánica
Universidad Carlos III de Madrid
ELEVADORES DE CANGILONES
TRANSPORTES
ELEVADORES DE CANGILONES
ELEVADOR DE CANGILONES
Los elevadores de cangilones son los sistemas más utilizados para el
transporte vertical de materiales a granel, secos, húmedos e incluso
líquidos.
• Son diseñados con amplias opciones de
altura, velocidad y detalles constructivos
según el tipo de material que tienen que
transportar.
• Se montan en módulos para permitir definir
de manera más eficaz la altura útil necesaria.
1

2. ELEVADORES DE CANGILONES
ELEMENTOS
ELEVADORES DE CANGILONES
SEGÚN EL TIPO DE CARGA
Directamente desde tolva
• Se emplean para el transporte de materiales de
pedazos grandes y abrasivos.
• La velocidad de desplazamiento del órgano de tracción
es bajo.
Por dragado
• Se emplean para el transporte de materiales que no
ofrecen resistencia a la extracción, pulvurulentos y de
granulación fina.
2

3. ELEVADORES DE CANGILONES
SEGÚN EL TIPO DE DESCARGA
Centrífuga
• Es el tipo más utilizado.
• Grandes velocidades de desplazamiento (1.2 y 1.4 m/s).
• La carga se efectúa generalmente por dragado del
material depositado en la parte inferior del
transportador.
• La distancia de separación entre cangilones es de 2 a 3
veces la altura del cangilón.
ELEVADORES DE CANGILONES
SEGÚN EL TIPO DE DESCARGA
Gravedad o continua
• Bajas velocidades de desplazamiento (0.5 y 1.0 m/s).
• Se aprovecha el propio peso del material para la
descarga del mismo.
• Clasificación:
– Por gravedad libre. Es necesario desviar el ramal
libre del elevador mediante estrangulamiento o
inclinar el propio elevador.
– Por gravedad dirigida. Los cangilones se sitúan de forma
continua, sin separación entre ellos (de escama). La
descarga del material se efectúa por efecto de la gravedad
utilizando la parte inferior del cangilón precedente como
tolva de descarga. La carga se realiza directamente desde
la tolva.
3

4. ELEVADORES DE CANGILONES
SEGÚN EL TIPO DE DESCARGA
Positiva
• Elevador es parecido al tipo centrífugo salvo
que los cangilones están montados en los
extremos con dos cordones o torones de
cadena.
• La velocidad de los cangilones es lenta y
apropiada para materiales livianos, aireados
y pegajosos.
Cordones o torones de cadena
ELEVADORES DE CANGILONES
FLUJO DE MATERIAL TRANSPORTADO
Volumen del cangilón (l)
Coeficiente de relleno
Pc = i ⋅ ρ ⋅ j
Peso de material del cangilón (0,6 – 0,9)
transportado (kg)
Densidad de la carga a granel (kg/l)
Velocidad de
Pc ⋅ v desplazamiento
Q = 3.6 ⋅
Flujo de material
transportado (t/h)
t
Paso: Altura del cangilón
Cangilones normales: t ∈ [2h,3h]
Para cadenas:
Cangilones de escama: t=h t = cte ⋅ tcadena
4

5. ELEVADORES DE CANGILONES
POTENCIA DE DESPLAZAMIENTO
Fuerza necesaria que tiene que generar el tambor de accionamiento para
mover la banda (kg):
Sistema de carga Tamaño del material Valor de H0 (m)
Q
Fa = ⋅ (H + H0 ) Desde tolva 3.8
3.6 ⋅ v Pequeño 7.6
Por dragado Mediano 11.4
Altura de Grande 15.3
elevación (m) Altura ficticia (m)
Potencia de accionamiento necesaria del motor (CV):
Fa ⋅ v
Na =
75 ⋅η
Rendimiento del motor
ELEVADORES DE CANGILONES
TENSIÓN MÁXIMA DE LA BANDA
Tensión máxima de la banda (kg):
Ta = Fa ⋅ k
Coeficiente que
depende del tambor
Condiciones del tambor K
Liso húmedo 3.20
Liso seco 1.64
Recubierto húmedo 1.73
Recubierto seco 1.49
5

6. ELEVADORES DE CANGILONES
DESCARGA DEL MATERIAL
α
m ⋅ v2 m ⋅ v2
R FR = − m ⋅ g ⋅ cos α
m ⋅ g ⋅ cos α R
m ⋅ g ⋅ senα
m⋅ g
A
<
FR v2 =
= − cos α 0
m⋅ g g ⋅ R >
m
m⋅ g
ELEVADORES DE CANGILONES
DESCARGA DEL MATERIAL
FR v2
= − cos α
m⋅ g g ⋅R 0º
+ α v2
− cos α 2 -
g⋅R
1 predominio de
fuerzas
gravitatorias
v2 v2
− cos α1
g⋅R g⋅R
O’
predominio de
fuerzas
centrifugas cos α
0
90º v2 O
<1
g⋅R
6

7. ELEVADORES DE CANGILONES
DESCARGA DEL MATERIAL
FR v2
= − cos α
m⋅ g g ⋅R 0º
+ α -
B
A C
v2
g⋅R
O’
cos α
90º v2 v2 O
=1 <1
g⋅R g⋅R
ELEVADORES DE CANGILONES
DESCARGA DEL MATERIAL
Diámetro del tambor
Fc = Fg
V2 V2
m⋅ = m⋅ g R=
R g
Trayectoria del material
1
s = v ⋅t + ⋅ a ⋅t2
2
v = 0.5 m/s
sh sv
TIEMPO (s) Sh (m) Sv (m)
0.1 120 50
0.2 240 195
0.3 360 440
0.4 480 780
0.5 600 1220
7

8. ELEVADORES DE CANGILONES

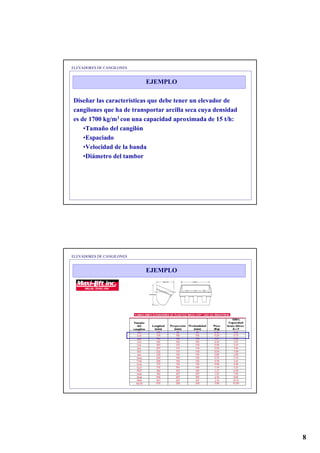

EJEMPLO
Diseñar las características que debe tener un elevador de
cangilones que ha de transportar arcilla seca cuya densidad
es de 1700 kg/m3 con una capacidad aproximada de 15 t/h:
•Tamaño del cangilón
•Espaciado
•Velocidad de la banda
•Diámetro del tambor
ELEVADORES DE CANGILONES
EJEMPLO
8

9. ELEVADORES DE CANGILONES
EJEMPLO
2
peso de la carga= ⋅ volumen del cangilon ⋅ densidad=
3
2
= ⋅ 0.74 litros ⋅1700 kg/m3 = 0.84 kg por cangilon
3
Para mover 15 t/h se necesitan:
15000 kg h
≈ 17857 cangilones/h ≈ 298 cangilones/min ≈ 5 cangilones/sg
0.84 kg/cangilon
Espaciado:
Cangilones normales: paso=[2h,3h]
Altura del cangilón=105 mm Paso= 300 mm
ELEVADORES DE CANGILONES
EJEMPLO
Velocidad de desplazamiento de la banda:
velocidad=5 cangilones/sg ⋅ 300 mm = 1.5 m/s
DESCARGA CENTRÍFUGA
Diámetro del tambor:
v 2 (1.5 m/s )
2
R= = ≈ 230 mm
g 9.8 m/s 2
D = 2 ⋅ R = 460 mm
9
