La escala representa objetos a diferentes tamaños cuando su tamaño real no cabe en el plano o dibujo. Se define como la relación entre las medidas del dibujo y la realidad, representada como una fracción donde cuanto más pequeño sea el numerador, más pequeña será la escala. La escala debe indicarse siempre en el dibujo técnico para mostrar claramente las dimensiones reales.

1. ESCALARepresentación de objetos a diferentes medidas.

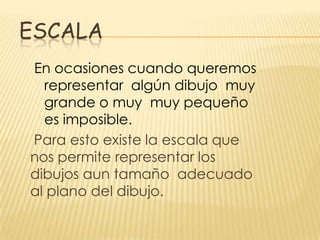

2. escalaEn ocasiones cuando queremos representar algún dibujo muy grande o muy muy pequeño es imposible.Para esto existe la escala que nos permite representar los dibujos aun tamaño adecuado al plano del dibujo.

3. ConceptoLa escala aplica ampliaciones o reducciones necesarias en cada caso, para que los objetos ,queden claramente representados. La ESCALA se define en la relación entre la dimensión dibujada al respecto de su dimensión real, esto es: E=dibujo/realidad

4. ¿Como se representa la escala?La escala del plano nos dice la relación que hay o habrá entre las medidas, del plano y las de la realidad. Es la relación de dos números: la longitud en el plano y la longitud real La escala se representa por medio de una fracción, que entre mas pequeño sea el denominador mas grande será la escala, y entre mas pequeño sea el numerador, mas pequeña será la escala ejemplo: Ampliacion:2/1 y Reduccion:1/2

5. Ejemplo: si la escala es 1:200, cada cm. representa 200 m. y el mapa completo seria mucho mas pequeño y tendría una mayor escala. E=dibujo/realidad

6. La escala en el dibujo técnicoTodo dibujo debe llevar siempre la indicación de la escala a la que fue dibujada; como ya vimos, dicha indicación se marca con númerosseparados por dos puntos : Ejemplo: E= 20:1

7. ESCALAS NORMALIZADASAunque en teoría, sea posible aplicar cualquier valor a la escala, en la practica se recomienda, el uso de ciertos valores normalizados con objeto de facilitar la lectura, de dimensiones mediante el uso de regla o escalimetro. Ampliación: 2:1, 5:1, 10:1, 20:1, 50:1… Reducción: 1:2, 1:5, 1:10, 1:20, 1;50…

8. ESCALA EN LOS MAPAS
