4 MUESTREO
El reglamento antes mencionado nos indica que la cantidad mínima de muestra que se tiene que obtener es 2.5 kg. Además nos da la recomendación siguiente.
Y deja en claro que esto está sujeto al criterio de los encargados. En esta oportunidad hemos obtenido una muestra de aproximadamente 50 kg.
5 CLASIFICACIÓN DEL MATERIAL
De acuerdo la normativa los ensayos a realizar para la debida clasificación de suelo son los siguientes:
5.1 Análisis granulométrico por tamizado MTC E 107, ASTM D 421.
5.2 Humedad Natural MTC E 108, ASTM D 2216 -17.
5.3 Determinación del límite líquido MTC E 110, ASTM D 4318 Y AASHTO T89.
5.4 Determinación del límite plástico MTC E 111, ASTM D 4318 Y AASHTO T90.
5.5 Determinación del límite de contracción (de acuerdo a la cantidad de finos) MTC E 112, ASTM D 427 Y AASHTO T92
5.6 Gravedad específica de los suelos (picnómetro) MTC E 113, ASTM D 854 Y AASHTO T100.
5.7 Proctor modificado MTC E 115, ASTM D 1557 Y AASTHO T180
5.8 CBR de materiales compactados MTC E 132, ASTM D 1883 Y AASHTO T193
6 CONCLUSIONES Y RECOMENDACIONES:
De acuerdo el RNE la calicata tiene una profundida de 3.00 m. (cota -3.00m.) aproximadamente, pero eso no garantiza que nuestra estructura de fundación esté dentro del rango de 0.00 a -3.00 de profundidad por lo que recomendaremos se haga una prospección más profunda para así tener buenos datos de campo.
7 BIBLIOGRAFÍA Y/O ANEXOS REALIZADOS:
- Ministerio de Transportes y comunicaciones, MTC E 101 2000.
- American Society Testing Materials, ASTM D 420.
4 MUESTREO
El reglamento antes mencionado nos indica que la cantidad mínima de muestra que se tiene que obtener es 2.5 kg. Además nos da la recomendación siguiente.
Y deja en claro que esto está sujeto al criterio de los encargados. En esta oportunidad hemos obtenido una muestra de aproximadamente 50 kg.
5 CLASIFICACIÓN DEL MATERIAL
De acuerdo la normativa los ensayos a realizar para la debida clasificación de suelo son los siguientes:
5.1 Análisis granulométrico por tamizado MTC E 107, ASTM D 421.
5.2 Humedad Natural MTC E 108, ASTM D 2216 -17.
5.3 Determinación del límite líquido MTC E 110, ASTM D 4318 Y AASHTO T89.
5.4 Determinación del límite plástico MTC E 111, ASTM D 4318 Y AASHTO T90.
5.5 Determinación del límite de contracción (de acuerdo a la cantidad de finos) MTC E 112, ASTM D 427 Y AASHTO T92
5.6 Gravedad específica de los suelos (picnómetro) MTC E 113, ASTM D 854 Y AASHTO T100.
5.7 Proctor modificado MTC E 115, ASTM D 1557 Y AASTHO T180
5.8 CBR de materiales compactados MTC E 132, ASTM D 1883 Y AASHTO T193
6 CONCLUSIONES Y RECOMENDACIONES:
De acuerdo el RNE la calicata tiene una profundida de 3.00 m. (cota -3.00m.) aproximadamente, pero eso no garantiza que nuestra estructura de fundación esté dentro del rango de 0.00 a -3.00 de profundidad por lo que recomendaremos se haga una prospección más profunda para así tener buenos datos de campo.
7 BIBLIOGRAFÍA Y/O ANEXOS REALIZADOS:
- Ministerio de Transportes y comunicaciones, MTC E 101 2000.
- American Society Testing Materials, ASTM D 420.
BLOQUE: MEDIO AMBIENTE, AGUA Y RESPONSABILIDAD SOCIAL
Conferencia técnica
Dave Gilbert
Superintendente de Agua y Relaves
Compañía Minera Antamina
Jueves 19 de setiembre, 2013
Drenaje sub superficial CIDIAT Ing Luis RazuriCarlos Rovello
presentacion del curso taller internacional de drenaje de tierras agricola dictado en la universidad agraria del ecuador por el ing luis razuri inv y docente del cidiat y la universidad de los andes de venezuela
La exploración de suelos tal como investigación geotécnica del suelo comprende toda la metodología utilizada por la ingeniería geotécnica o ingeniería geológica para obtener información de las propiedades físicas del suelo y la roca en una localización sobre la que se pretende asentar o reparar alguna infraestructura, ya sea cimentarla o realizar movimientos de tierra. Este tipo de investigación se denomina habitualmente investigación in situ. Además las investigaciones geotécnicas pueden ir más allá de las propiedades estructurales, caso de los estudios de resistencia térmica para la instalación de líneas eléctricas subterráneas, oleoductos, gasoductos o cementerios nucleares. La investigación geotécnica puede incluir investigaciones superficiales y subterráneas del sitio. Algunas veces también se emplean métodos geofísicos, como el radar, para obtener datos del terreno sin excavarlo. Las investigaciones subterráneas y superficiales suelen llevar estudios posteriores sobre muestras en laboratorios para obtener ciertos parámetros del suelo. Al formar parte también de la investigación geotécnica se incluyen también los estudios sobre la fotogrametría aérea y la investigación sobre la cartografía geológica existente, que de por sí ya pueden dar una primera idea del terreno donde se trabaja.
Caso Prático de Análise de Vibrações em Ventilador de ExtraçãoCarlosAroeira1
Caso Prático de Análise de Vibrações em Ventilador de Extração apresentado durante a Reunião do Vibration Institute realizada em Lisboa no dia 24 de maio de 2024
Metodología - Proyecto de ingeniería "Dispensador automático"cristiaansabi19
Esta presentación contiene la metodología del proyecto de la materia "Introducción a la ingeniería". Dicho proyecto es sobre un dispensador de medicamentos automáticos.
Expo sobre los tipos de transistores, su polaridad, y sus respectivas configu...LUISDAMIANSAMARRONCA
a polarización fija es una técnica de polarización simple y económica, adecuada para aplicaciones donde la estabilidad del punto de operación no es crítica. Sin embargo, debido a su alta sensibilidad a las variaciones de
𝛽
β y temperatura, su uso en aplicaciones prácticas suele ser limitado. Para mayor estabilidad, se prefieren configuraciones como la polarización con divisor de tensión o la polarización por retroalimentación.
ascensor o elevador es un sistema de transporte vertical u oblicuo, diseñado...LuisLobatoingaruca
Un ascensor o elevador es un sistema de transporte vertical u oblicuo, diseñado para mover principalmente personas entre diferentes niveles de un edificio o estructura. Cuando está destinado a trasladar objetos grandes o pesados, se le llama también montacargas.
2. ¿Qué es?
El terreno sobre el cual se construirá la vía terrestre puede estar formado por rocas, suelos o ambos y en
todos los casos es posibles que se presenten problemas.
• Es la estructura construida sobre el terreno producto
de un corte o préstamo e incluye las siguientes capas:
carpeta, base y subbase, que constituyen el
pavimento; subrasante y terracería. En ciertos casos
puede faltar una de ellas si es terreno natural es
propio para cumplir las funciones de la misma.
3. Exploración de vías terrestres
En general se requieren exploraciones de
profundidades someras con espaciamiento amplio,
pero serán las condiciones geológicas las que
indicarán si será o no necesario un programa más
amplio.
Ruta más favorable: Se recomienda un
reconocimiento aéreo con tres especialistas,
ingeniero civil, geólogo y un en estudios económicos.
Investigación detallada: Conocer propiedades de
materiales, presencia de material expansivo o muy
compresible y localización de materiales de
construcción.
4. Métodos de exploración de vías
terrestres.
MÉTODOS DE EXPLORACIÓN
DIRECTOS INDIRECTOS
Etapas de
investigación
Levantamiento
geológico
Pozos a cielo abierto y
trincheras
Túneles y
socavones
Perforaciones Fotogeología
Métodos
geoeléctricos
Métodos geosísmicos
Selección de la ruta
más adecuada y
reconocimiento
preliminar
X X X
Exploración
detallada
X X X X X X
Construcción de la
vía terrestre
X X X X X X
Operación de la
obra
X X
Bancos de
materiales
X X X X X
6. Problemas Geotécnicos
Como se mencionó anteriormente se pueden clasificas en dos tipos según la composición del
suelo donde será construido:
◦ Rocas
◦ Sedimentarias
◦ Ígneas
◦ Metamórficas
◦ Suelos
◦ Asentamientos
◦ Tubificación
◦ Licuación
◦ Empuje de tierras
◦ Fenómenos de geodinámicos

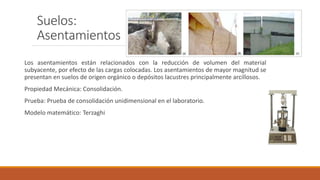

7. Suelos:
Asentamientos
Los asentamientos están relacionados con la reducción de volumen del material
subyacente, por efecto de las cargas colocadas. Los asentamientos de mayor magnitud se
presentan en suelos de origen orgánico o depósitos lacustres principalmente arcillosos.
Propiedad Mecánica: Consolidación.
Prueba: Prueba de consolidación unidimensional en el laboratorio.
Modelo matemático: Terzaghi
8. Tubificación
Es el efecto del flujo del agua al pasar a través de un suelo y produce el arrastre de las partículas más
finas del suelos. Se presenta comúnmente alrededor de alcantarillas, cuando no son bien diseñadas.
Propiedad Mecánica: Porosidad.
Prueba: Prueba de la carga constante y variable (lab)
Modelo: Ec. De Bernoulli, Ley de Darci, Redes de Flujo.
