UNIVERSIDAD SAN GREGORIO DE PORTOVIEJO CÁTEDRA: IMAGENOLOGÍA DRA. TATIANA MOREIRA

1. FÍSICA
SANITARIA

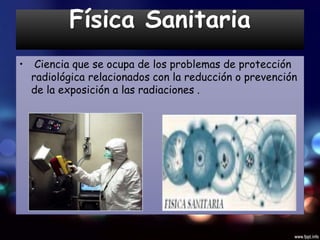

3. Física Sanitaria
• Ciencia que se ocupa de los problemas de protección
radiológica relacionados con la reducción o prevención
de la exposición a las radiaciones .

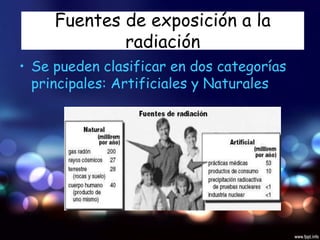

4. Fuentes de exposición a la
radiación
• Se pueden clasificar en dos categorías
principales: Artificiales y Naturales

5. Radiación natural
Radiación cósmica
Los rayos cósmicos se dividen en dos:
Primaria: interacción con los núcleos atómicos de la atmosfera
Secundarios : partículas secundarias y radiación electromagnética

6. Radiación
terrestre
Radiación artificial
Activities humanas:
Medicina
Industria
Agricultura
Investigación

7. Diagnostico y tratamiento de
médicos
Entre el 75% al 90% de la exposición
total de la población proviene del uso
de rayos X en el diagnostico por
imágenes.

8. Productos consumibles e
industriales.
Contienen algunas de
las fuentes mas
interesantes y no
sospechosas. Este
grupo, que incluye el
suministro de:

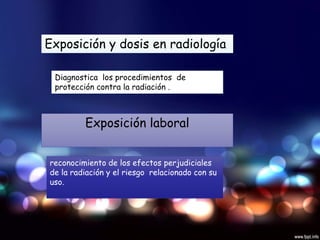

9. Exposición y dosis en radiología
Diagnostica los procedimientos de
protección contra la radiación .
Exposición laboral
reconocimiento de los efectos perjudiciales
de la radiación y el riesgo relacionado con su
uso.

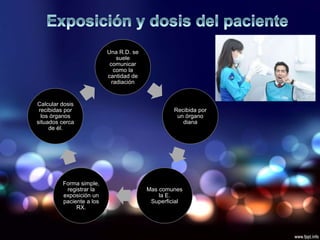

10. Una R.D. se
suele
comunicar
como la
cantidad de
radiación
Recibida por
un órgano
diana
Mas comunes
la E.
Superficial
Forma simple,
registrar la
exposición un
paciente a los
RX.
Calcular dosis
recibidas por
los órganos
situados cerca
de él.

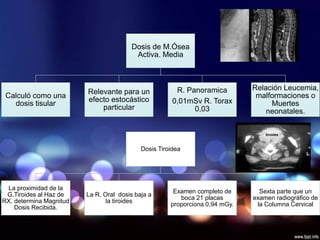

11. Dosis de M.Ósea
Activa. Media
Calculó como una
dosis tisular
Relevante para un
efecto estocástico
particular
R. Panoramica
0,01mSv R. Torax
0,03
Relación Leucemia,
malformaciones o
Muertes
neonatales.
Dosis Tiroidea
La proximidad de la
G.Tiroides al Haz de
RX, determina Magnitud
Dosis Recibida.
La R. Oral dosis baja a
la tiroides
Examen completo de
boca 21 placas
proporciona 0,94 mGy.
Sexta parte que un
examen radiográfico de
la Columna Cervical

12. Dosis Gonadal
Radiografías en el
Abdomen dosis
mas alta
Las R. Dentales
conducen una
dosis 1,0 mGy
Produzcan
anomalías
congénitas,
neoplasias
Es nula
Dosis Efectiva
La afirmación que una
sola radiografía peri
apical dental 10 veces
mas radiación. R.Torax
No es cierta
Diferencias en áreas
expuestas
Permite comparar la
dosis de radiación
originadas por R.
Diagnosticas.

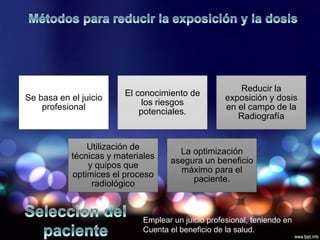

13. Se basa en el juicio
profesional
El conocimiento de
los riesgos
potenciales.
Reducir la
exposición y dosis
en el campo de la
Radiografía
Utilización de
técnicas y materiales
y quipos que
optimices el proceso
radiológico
La optimización
asegura un beneficio
máximo para el
paciente.
Emplear un juicio profesional, teniendo en
Cuenta el beneficio de la salud.

14. Receptores de imagen intraorales
Grupo D 50 veces más rápida que dental Regular
Grupo E más rápida, mas exámenes .
ADEMÁS PELICULAS E-SPEED
OTRAS TECNICAS PARA REDUCIR LA EXPOSICION
• PELÍCULAS DOBLE
• PELÍCULA CON
DORSO PLEGADO

15. • REDUCEN SU EXPOSICION A UN 50%
• LAS 2 PELICULAS REVELADAS SE
VISUALIZAN SUPERPONIENDO UNA
SOBRE LA OTRA.
D-speed se reduce a un 90%

16. Pantallas intensificadoras
compuestas por cristales
de tugstato de calcio y
emiten luz azul
interactuar Rx
Reducen 55%
Al Combinar las pantallas con
películas sensibles luz verde,
son 8 veces más sensibles a
estos rayos sin pérdida de la
calidad de la imagen.
Últimos años
Pantalla de tierra raras
gadolinio y lantano
Rayos X
Conducen
una
reducción
dramática
en la
exposición
paciente
Se combinan

18. Películas T-MAT
Radiografía extra oral
reducen aún más la exposición
contiene granos de haluro de plata
tabulares o planos
Aumenta capacidad recogen la luz de las
pantallas intensificadoras
Usan pantallas de tierras raras
Distancia punto
focal-película
Max 41 a 20 cm
No inferior a 2,5cm
Tubo Rx funcione por
encima de 50 Kvp
Resulta 2 veces más rápido que las
otras pantallas intensificadoras

19. COLIMACIÓN
Se reduce el
limite del
tamaño del
haz de rayos
x
3,5 x 4,4 cm, esto
reducirá en un 60%
el área de la
superficie cutánea
expuesta
recomendable
un instrumento
de porta
película
Cumplir leyes
federales

20. FILTRACIÓN
FOTONES
DE
ENERGÍAS
Poca cantidad de
penetración
Objetivo de la filtración es
eliminar los fotones de rayos
x de baja energía, disminuir
la exposición paciente en un
20%.
EL haz de rayos x emitido por el tubo
radiográfico emite
Cumplir leyes
federales
ABSORBIDAS
POR EL
PACIENTE
3 mm de aluminio

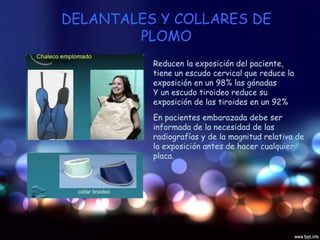

21. DELANTALES Y COLLARES DE
PLOMO
Reducen la exposición del paciente,
tiene un escudo cervical que reduce la
exposición en un 98% las gónadas
Y un escudo tiroideo reduce su
exposición de las tiroides en un 92%
En pacientes embarazada debe ser
informada de la necesidad de las
radiografías y de la magnitud relativa de
la exposición antes de hacer cualquier
placa.

22. Se deben emplear portaplacas que coloquen el
receptor (la imagen) de forma que coincida con la
colimación.
Kilovoltaje Milamperios-
segundo
El kilovoltaje es el factor de
exposición que controla la
energía del haz de rayos X
(voltaje del tubo, filtración
y tiempo de exposición)
densidad diagnostica, no
sobreexpuesta ni
subexpuesta.

23. La buena calidad del cuarto oscuro y de los
procedimientos de revelado es el factor
importante para la obtención de radiografías
diagnosticas
solo puede obtenerse si se
visualiza con iluminación
posterior uniforme.
Se ven mejor en una
habitación semioscura con
luz transmitida solo a través
de la película

24. En primer lugar se
debe hacer todo lo
posible para que el
operador pueda salir
de la habitación
Se puede definir como una
acción sistemática para
asegurar que una consulta
de radiología dental produce
consistentemente imágenes
de alta calidad,
Los clínicos deben
permanecer informados de
los nuevos avances en el
equipo, los materiales y las
técnicas
En segundo lugar, las
placas no deben ser
sostenidas nunca por
el operador, lo ideal
es emplear
instrumentos
portaplacas.
