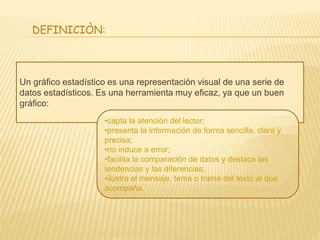

2. Un gráfico estadístico es una representación visual de una serie de
datos estadísticos. Es una herramienta muy eficaz, ya que un buen
gráfico:
•capta la atención del lector;
•presenta la información de forma sencilla, clara y
precisa;
•no induce a error;
•facilita la comparación de datos y destaca las
tendencias y las diferencias;
•ilustra el mensaje, tema o trama del texto al que
acompaña.
DEFINICIÒN:

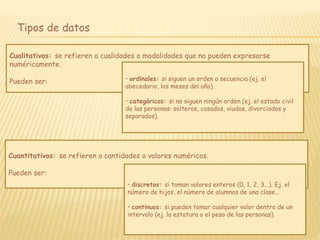

3. Tipos de datos
Cualitativos: se refieren a cualidades o modalidades que no pueden expresarse
numéricamente.
Pueden ser: • ordinales: si siguen un orden o secuencia (ej. el
abecedario, los meses del año).
• categóricos: si no siguen ningún orden (ej. el estado civil
de las personas: solteros, casados, viudos, divorciados y
separados).
Cuantitativos: se refieren a cantidades o valores numéricos.
Pueden ser:
• discretos: si toman valores enteros (0, 1, 2, 3...). Ej. el
número de hijos, el número de alumnos de una clase…
• continuos: si pueden tomar cualquier valor dentro de un
intervalo (ej. la estatura o el peso de las personas).

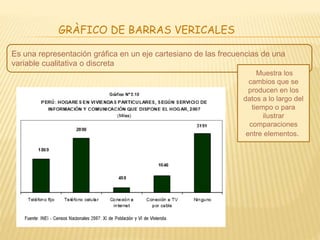

4. GRÀFICO DE BARRAS VERICALES
Es una representación gráfica en un eje cartesiano de las frecuencias de una
variable cualitativa o discreta.
Muestra los
cambios que se
producen en los
datos a lo largo del
tiempo o para
ilustrar
comparaciones
entre elementos.

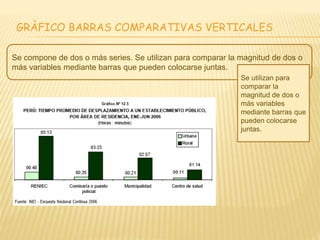

5. GRÀFICO BARRAS COMPARATIVAS VERTICALES
Se compone de dos o más series. Se utilizan para comparar la magnitud de dos o
más variables mediante barras que pueden colocarse juntas.
Se utilizan para
comparar la
magnitud de dos o
más variables
mediante barras que
pueden colocarse
juntas.

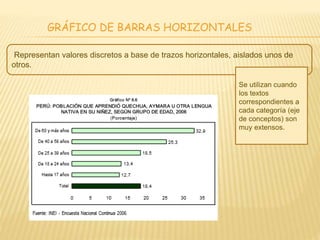

6. GRÁFICO DE BARRAS HORIZONTALES
Representan valores discretos a base de trazos horizontales, aislados unos de
otros.
Se utilizan cuando
los textos
correspondientes a
cada categoría (eje
de conceptos) son
muy extensos.

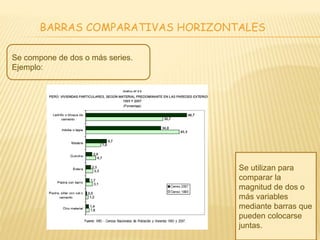

7. BARRAS COMPARATIVAS HORIZONTALES
Se compone de dos o más series.
Ejemplo:
Se utilizan para
comparar la
magnitud de dos o
más variables
mediante barras que
pueden colocarse
juntas.

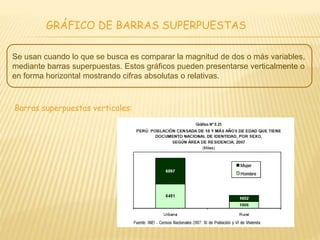

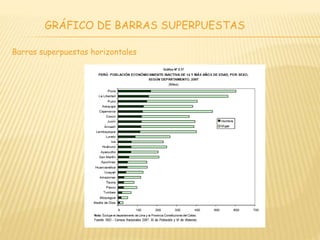

8. GRÁFICO DE BARRAS SUPERPUESTAS
Se usan cuando lo que se busca es comparar la magnitud de dos o más variables,
mediante barras superpuestas. Estos gráficos pueden presentarse verticalmente o
en forma horizontal mostrando cifras absolutas o relativas.
Barras superpuestas verticales:

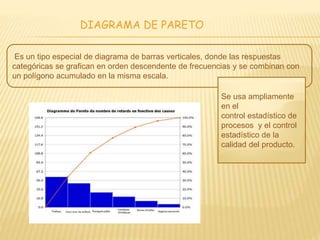

10. DIAGRAMA DE PARETO
Es un tipo especial de diagrama de barras verticales, donde las respuestas
categóricas se grafican en orden descendente de frecuencias y se combinan con
un polígono acumulado en la misma escala.
Se usa ampliamente
en el
control estadístico de
procesos y el control
estadístico de la
calidad del producto.

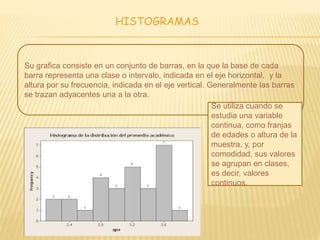

11. HISTOGRAMAS
Su grafica consiste en un conjunto de barras, en la que la base de cada
barra representa una clase o intervalo, indicada en el eje horizontal, y la
altura por su frecuencia, indicada en el eje vertical. Generalmente las barras
se trazan adyacentes una a la otra.
Se utiliza cuando se
estudia una variable
continua, como franjas
de edades o altura de la
muestra, y, por
comodidad, sus valores
se agrupan en clases,
es decir, valores
continuos.

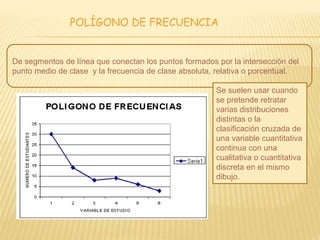

12. POLÍGONO DE FRECUENCIA
De segmentos de línea que conectan los puntos formados por la intersección del
punto medio de clase y la frecuencia de clase absoluta, relativa o porcentual.
Se suelen usar cuando
se pretende retratar
varias distribuciones
distintas o la
clasificación cruzada de
una variable cuantitativa
continua con una
cualitativa o cuantitativa
discreta en el mismo
dibujo.

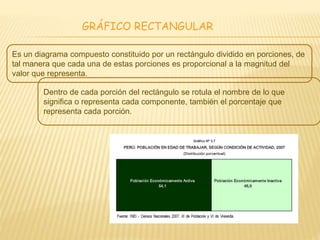

13. GRÁFICO RECTANGULAR
Es un diagrama compuesto constituido por un rectángulo dividido en porciones, de
tal manera que cada una de estas porciones es proporcional a la magnitud del
valor que representa.
Dentro de cada porción del rectángulo se rotula el nombre de lo que
significa o representa cada componente, también el porcentaje que
representa cada porción.

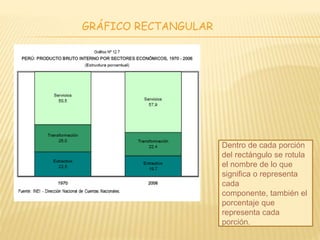

14. GRÁFICO RECTANGULAR
Dentro de cada porción
del rectángulo se rotula
el nombre de lo que
significa o representa
cada
componente, también el
porcentaje que
representa cada
porción.

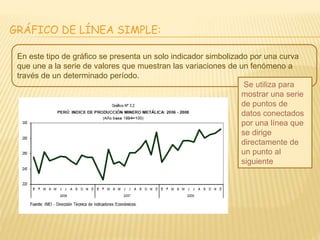

15. GRÁFICO DE LÍNEA SIMPLE:
En este tipo de gráfico se presenta un solo indicador simbolizado por una curva
que une a la serie de valores que muestran las variaciones de un fenómeno a
través de un determinado período.
Se utiliza para
mostrar una serie
de puntos de
datos conectados
por una línea que
se dirige
directamente de
un punto al
siguiente

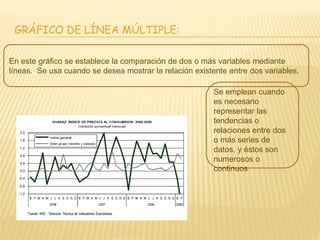

16. GRÁFICO DE LÍNEA MÚLTIPLE:
En este gráfico se establece la comparación de dos o más variables mediante
líneas. Se usa cuando se desea mostrar la relación existente entre dos variables.
Se emplean cuando
es necesario
representar las
tendencias o
relaciones entre dos
o más series de
datos, y éstos son
numerosos o
continuos

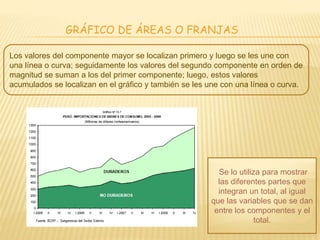

17. GRÁFICO DE ÁREAS O FRANJAS
Los valores del componente mayor se localizan primero y luego se les une con
una línea o curva; seguidamente los valores del segundo componente en orden de
magnitud se suman a los del primer componente; luego, estos valores
acumulados se localizan en el gráfico y también se les une con una línea o curva.
Se lo utiliza para mostrar
las diferentes partes que
integran un total, al igual
que las variables que se dan
entre los componentes y el
total.

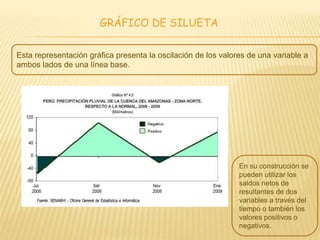

19. GRÁFICO DE SILUETA
Esta representación gráfica presenta la oscilación de los valores de una variable a
ambos lados de una línea base.
En su construcción se
pueden utilizar los
saldos netos de
resultantes de dos
variables a través del
tiempo o también los
valores positivos o
negativos.

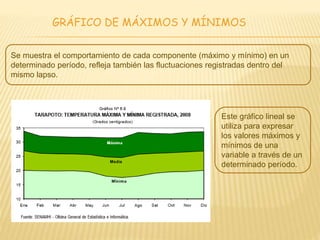

20. GRÁFICO DE MÁXIMOS Y MÍNIMOS
Se muestra el comportamiento de cada componente (máximo y mínimo) en un
determinado período, refleja también las fluctuaciones registradas dentro del
mismo lapso.
Este gráfico lineal se
utiliza para expresar
los valores máximos y
mínimos de una
variable a través de un
determinado período.

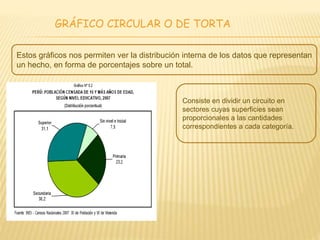

21. GRÁFICO CIRCULAR O DE TORTA
Estos gráficos nos permiten ver la distribución interna de los datos que representan
un hecho, en forma de porcentajes sobre un total.
Consiste en dividir un circuito en
sectores cuyas superficies sean
proporcionales a las cantidades
correspondientes a cada categoría.

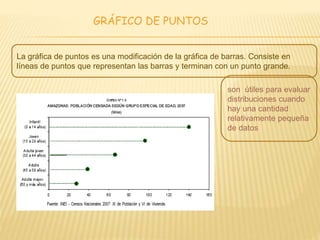

22. GRÁFICO DE PUNTOS
La gráfica de puntos es una modificación de la gráfica de barras. Consiste en
líneas de puntos que representan las barras y terminan con un punto grande.
son útiles para evaluar
distribuciones cuando
hay una cantidad
relativamente pequeña
de datos

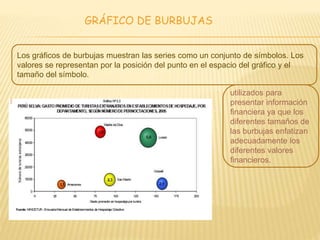

23. GRÁFICO DE BURBUJAS
Los gráficos de burbujas muestran las series como un conjunto de símbolos. Los
valores se representan por la posición del punto en el espacio del gráfico y el
tamaño del símbolo.
utilizados para
presentar información
financiera ya que los
diferentes tamaños de
las burbujas enfatizan
adecuadamente los
diferentes valores
financieros.
