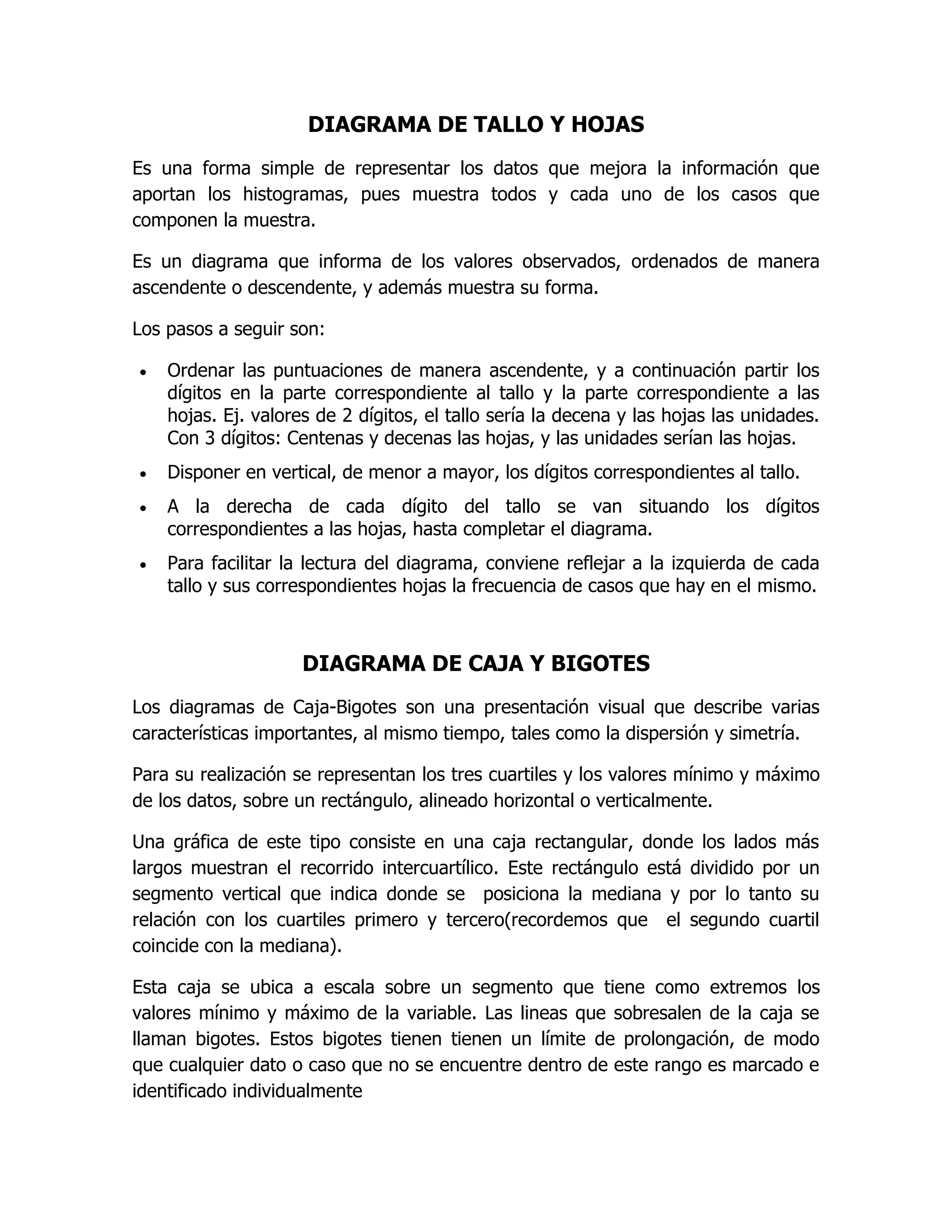

DIAGRAMA DE TALLO Y HOJAS
Es una forma simple de representar los datos que mejora la información que
aportan los histogramas, pues muestra todos y cada uno de los casos que
componen la muestra.
Es un diagrama que informa de los valores observados, ordenados de manera
ascendente o descendente, y además muestra su forma.
Los pasos a seguir son:
 Ordenar las puntuaciones de manera ascendente, y a continuación partir los
dígitos en la parte correspondiente al tallo y la parte correspondiente a las
hojas. Ej. valores de 2 dígitos, el tallo sería la decena y las hojas las unidades.
Con 3 dígitos: Centenas y decenas las hojas, y las unidades serían las hojas.
 Disponer en vertical, de menor a mayor, los dígitos correspondientes al tallo.
 A la derecha de cada dígito del tallo se van situando los dígitos
correspondientes a las hojas, hasta completar el diagrama.
 Para facilitar la lectura del diagrama, conviene reflejar a la izquierda de cada
tallo y sus correspondientes hojas la frecuencia de casos que hay en el mismo.
DIAGRAMA DE CAJA Y BIGOTES
Los diagramas de Caja-Bigotes son una presentación visual que describe varias
características importantes, al mismo tiempo, tales como la dispersión y simetría.
Para su realización se representan los tres cuartiles y los valores mínimo y máximo
de los datos, sobre un rectángulo, alineado horizontal o verticalmente.
Una gráfica de este tipo consiste en una caja rectangular, donde los lados más
largos muestran el recorrido intercuartílico. Este rectángulo está dividido por un
segmento vertical que indica donde se posiciona la mediana y por lo tanto su
relación con los cuartiles primero y tercero(recordemos que el segundo cuartil
coincide con la mediana).
Esta caja se ubica a escala sobre un segmento que tiene como extremos los
valores mínimo y máximo de la variable. Las lineas que sobresalen de la caja se
llaman bigotes. Estos bigotes tienen tienen un límite de prolongación, de modo
que cualquier dato o caso que no se encuentre dentro de este rango es marcado e
identificado individualmente

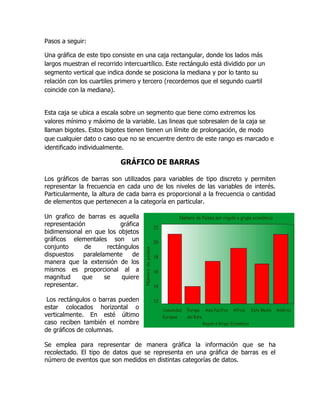

Pasos a seguir:
Una gráfica de este tipo consiste en una caja rectangular, donde los lados más
largos muestran el recorrido intercuartílico. Este rectángulo está dividido por un
segmento vertical que indica donde se posiciona la mediana y por lo tanto su
relación con los cuartiles primero y tercero (recordemos que el segundo cuartil
coincide con la mediana).
Esta caja se ubica a escala sobre un segmento que tiene como extremos los
valores mínimo y máximo de la variable. Las lineas que sobresalen de la caja se
llaman bigotes. Estos bigotes tienen tienen un límite de prolongación, de modo
que cualquier dato o caso que no se encuentre dentro de este rango es marcado e
identificado individualmente.
GRÁFICO DE BARRAS
Los gráficos de barras son utilizados para variables de tipo discreto y permiten
representar la frecuencia en cada uno de los niveles de las variables de interés.
Particularmente, la altura de cada barra es proporcional a la frecuencia o cantidad
de elementos que pertenecen a la categoría en particular.
Un grafico de barras es aquella
representación gráfica
bidimensional en que los objetos
gráficos elementales son un
conjunto de rectángulos
dispuestos paralelamente de
manera que la extensión de los
mismos es proporcional al a
magnitud que se quiere
representar.
Los rectángulos o barras pueden
estar colocados horizontal o
verticalmente. En esté último
caso reciben también el nombre
de gráficos de columnas.
Se emplea para representar de manera gráfica la información que se ha
recolectado. El tipo de datos que se representa en una gráfica de barras es el
número de eventos que son medidos en distintas categorías de datos.
Una gráfica de barras usualmente se utiliza para representar datos que se han
organizado en una tabla de datos. Se puede utilizar para hacer comparaciones de
usuarios que utilizan diferentes servicios, tipos de medicamentos que son utilizados
con mayor o menor frecuencia, número de consultas por servicio, etc.
DIAGRAMAS CIRCULARES
Son utilizados en aquellos casos donde nos interesa no sólo mostrar el número de
veces que se da una característica o atributo de manera tabular sino más bien de
manera gráfica, de tal manera que se pueda visualizar mejor la proporción en que
aparece esa característica respecto del total.
El gráfico circular es útil para representar proporciones de distintas clases dentro
de una muestra.
La muestra es representada por un círculo y cada una de las clases que la
componen, por un sector de éste.
El ángulo de cada sector mantiene la misma proporción de 360° que la de la clase
representada respecto del tamaño total de la muestra.
Los gráficos circulares se utilizan para mostrar los datos que mejor se analizan
mediante la comparación de la parte al todo. Por lo tanto, lo mejor es crear
fracciones antes de construir el gráfico circular. Cada fracción de la gráfica circular
representa a un sector del círculo. Gráficas circulares también pueden ser referidas
como gráficos circulares o gráficos.
SERIES DE TIEMPO
Una serie de tiempo o serie cronológica es un conjunto de observaciones hechas
en momentos determinados, generalmente a intervalos iguales. El conjunto de
observaciones se simbolizan: y(t1), y(t2), .....y(tn)
donde: t1, t2, t3....., tn son sucesivos instantes o tiempos determinados (meses,
días, trimestres, etc.)
"Y" es la variable cuyo comportamiento a través del tiempo se desea estudiar o
sea que la serie de tiempo es una serie estadística (información cuantitativa) cuyos
valores han sido observados en el tiempo.
Matemáticamente la serie puede simbolizarse como una función y = f(ti); donde ti
es la variable independiente: tiempo.
Las variables que intervienen pueden ser : años, meses, días, horas, quinquenios,
etc (t). Trabajando generalmente con intervalos iguales e " y": totales, promedios
índices, etc.
APLICACIÓN:
La teoría y análisis de las series de tiempo pueden ser aplicados a múltiples
campos, pudiendo afirmarse que todo hecho representable cuantitativamente y
que sucede a lo largo de un período de tiempo puede estudiarse como una serie
de tiempo: podemos mencionar como ejemplo:
Temperatura ambiente- temperatura de los enfermos- electrocardiogramas-
Movimiento demográfico- Accidentes de trabajo- cantidad de pasajeros
transportados- Series Meteorológicas- Monto de Ventas - Precios minoristas -
Mayoristas- Montos de producción agrícola, ganadero o industrial - volumen de
exportaciones e importaciones - Crecimiento - Población, etc.
GRÁFICOS POLARES
Un gráfico polar muestra una serie como un conjunto de puntos agrupados por
categorías en un círculo de 360 grados. Los valores se representan por la longitud
de los puntos con relación al centro del círculo. Cuanto más lejos del centro esté el
punto, mayor será su valor. Las etiquetas de las categorías se muestran en el
perímetro del gráfico.
Variaciones
Gráfico radial
Un gráfico radial muestra una serie como una línea o un área circular. A diferencia
del gráfico polar, el gráfico radial no muestra los datos en función de las
coordenadas polares.
Consideraciones sobre los datos para los gráficos polares
El gráfico radial es útil para realizar comparaciones entre varias series de datos de
categorías.
Los gráficos polares se usan normalmente para representar datos polares, en los
que cada punto de datos viene determinado por un ángulo y una distancia.
Los gráficos polares no se pueden combinar con ningún otro tipo de gráfico en la
misma área de gráfico.
DIAGRAMA DE GANTT
Es un método gráfico de planeación y control en la que un proyecto se divide en
distintas actividades y se realizan estimaciones acerca de cuánto tiempo requiere
cada una de ellas, así como el total de tiempo necesario para terminar el proyecto
totalmente. En otras palabras, esta gráfica muestra las relaciones de tiempo entre
los eventos de un programa y fue desarrollada por Henry L. Gantt.
La gráfica de Gantt se compone de una hoja a la izquierda y de un gráfico de
barras a la derecha. Cada fila de la hoja muestra, de manera predeterminada el
nombre y la duración de una tarea del proyecto. En la parte superior del gráfico
existe una línea de tiempo. Debajo de ella hay barras que representan la tarea
correspondiente de la hoja. La ubicación de una barra de tarea en la línea de
tiempo muestra cuándo comienza y finaliza la duración de la tarea. Las tareas se
listan de arriba hacia abajo en el orden en que se realizarán. La ausencia de una
barra significa que no hay trabajo relacionado con la tarea durante un periodo de
tiempo determinado.
PASOS A SEGUIR PARA REALIZAR UNA PLANIFICACIÓN
La planificación incluye a todas las actividades que se requieren para la selección
del equipo de análisis de sistemas, la asignación de proyectos apropiados a los
miembros de este equipo, la estimación del tiempo que cada tarea requiere para
su ejecución, y la programación del proyecto, de tal forma que las tareas se
concluyan oportunamente.
La primera decisión del analista de sistemas es determinar el grado de detalle que
usará al definir las actividades. El primer nivel de detalle es en sí el ciclo de
desarrollo de sistemas; y se requiere además de un enfoque estructurado.

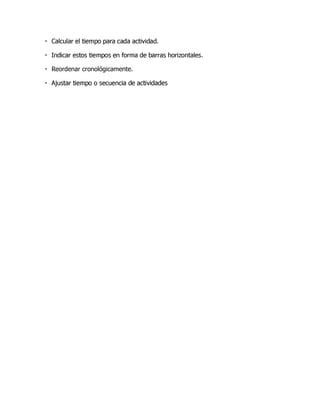

Pasos:
eordenar cronológicamente.
