Existen dos tipos de circuitos eléctricos: circuitos en serie y circuitos en paralelo. Un circuito en serie conecta los dispositivos de forma secuencial mientras que un circuito en paralelo los conecta de forma independiente. Una pila eléctrica convierte energía química en eléctrica mediante una reacción de oxidación y reducción entre sus electrodos y el electrolito.

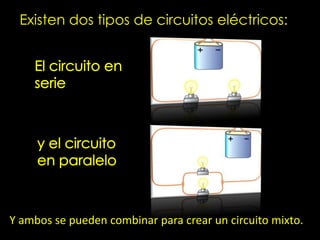

2. Existen dos tipos de circuitos eléctricos:
Y ambos se pueden combinar para crear un circuito mixto.

3. Un circuito en serie es una configuración de conexión en la que los
bornes o terminales de los dispositivos los cuales están unidos para un
solo circuito (generadores, resistencias, condensadores, interruptores,
entre otros.) se conectan secuencialmente. La terminal de salida del
dispositivo uno se conecta a la terminal de entrada del dispositivo
siguiente.
Una batería eléctrica suele estar formada por varias pilas eléctricas
conectadas en serie, para alcanzar así el voltaje que se precise.
En función de los dispositivos conectados en serie, el valor total o
equivalente se obtiene con las siguientes expresiones

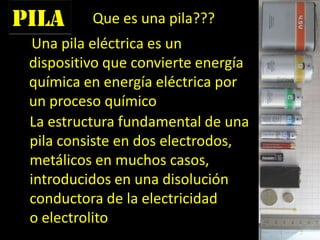

4. pila
Una pila eléctrica es un
dispositivo que convierte energía
química en energía eléctrica por
un proceso químico
Que es una pila???
La estructura fundamental de una
pila consiste en dos electrodos,
metálicos en muchos casos,
introducidos en una disolución
conductora de la electricidad
o electrolito

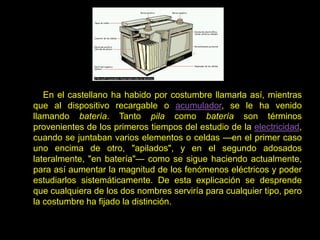

5. En el castellano ha habido por costumbre llamarla así, mientras
que al dispositivo recargable o acumulador, se le ha venido
llamando batería. Tanto pila como batería son términos
provenientes de los primeros tiempos del estudio de la electricidad,
cuando se juntaban varios elementos o celdas —en el primer caso
uno encima de otro, "apilados", y en el segundo adosados
lateralmente, "en batería"— como se sigue haciendo actualmente,
para así aumentar la magnitud de los fenómenos eléctricos y poder
estudiarlos sistemáticamente. De esta explicación se desprende
que cualquiera de los dos nombres serviría para cualquier tipo, pero
la costumbre ha fijado la distinción.

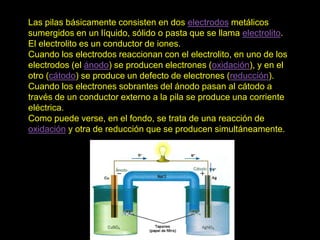

6. Las pilas básicamente consisten en dos electrodos metálicos
sumergidos en un líquido, sólido o pasta que se llama electrolito.
El electrolito es un conductor de iones.
Cuando los electrodos reaccionan con el electrolito, en uno de los
electrodos (el ánodo) se producen electrones (oxidación), y en el
otro (cátodo) se produce un defecto de electrones (reducción).
Cuando los electrones sobrantes del ánodo pasan al cátodo a
través de un conductor externo a la pila se produce una corriente
eléctrica.
Como puede verse, en el fondo, se trata de una reacción de
oxidación y otra de reducción que se producen simultáneamente.

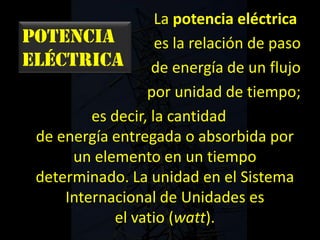

7. Potencia
eléctrica
La potencia eléctrica
es la relación de paso
de energía de un flujo
por unidad de tiempo;
es decir, la cantidad
de energía entregada o absorbida por
un elemento en un tiempo
determinado. La unidad en el Sistema
Internacional de Unidades es
el vatio (watt).

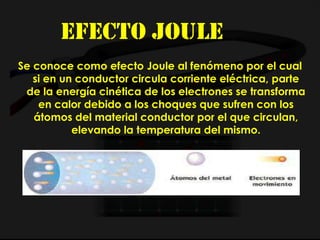

8. Efecto joule
Se conoce como efecto Joule al fenómeno por el cual
si en un conductor circula corriente eléctrica, parte
de la energía cinética de los electrones se transforma
en calor debido a los choques que sufren con los
átomos del material conductor por el que circulan,
elevando la temperatura del mismo.

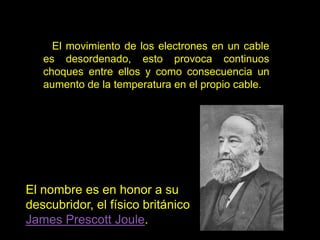

9. El movimiento de los electrones en un cable
es desordenado, esto provoca continuos
choques entre ellos y como consecuencia un
aumento de la temperatura en el propio cable.
El nombre es en honor a su
descubridor, el físico británico
James Prescott Joule.
