ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA AMBIENTAL

GEOG. CESAR E. CARRERA SAAVEDRA
NORMALIZACIÓN DE
LÍNEAS, FORMATOS Y
LETRAS
CUARTA SESIÓN
6

LETRAS NORMALIZADAS (ROTULADO)
(NORMAS UNE1034, ISO 3098)

 Legibilidad: capacidad para distinguir unos caracteres de otros.
 Homogeneidad: conservar los espesores de línea para mayúsculas y
minúsculas y conservar la separación entre caracteres.
 Aptitud para el microfilmado: capacidad para asegurar la reproducción
fotográfica.
 Dimensiones. Se considera altura nominal a la de la letra mayúscula.
 Ángulo de escritura: vertical o -cursiva- (75º sobre la horizontal).
ASPECTOS GENERALES
Rotulación es el diseño y trazo correcto de las letras y números
utilizados en la redacción de notas, letreros o cotas, en un dibujo.
Consiste en todas aquellas letras, números y signos que
acompañan al dibujo técnico.

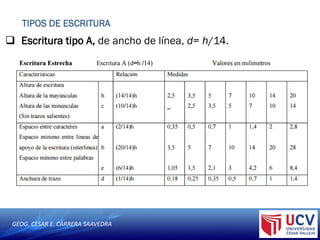

 Escritura tipo A, de ancho de línea, d= h/14.
TIPOS DE ESCRITURA

 Escritura tipo B, de ancho de línea, d= h/10.
TIPOS DE ESCRITURA

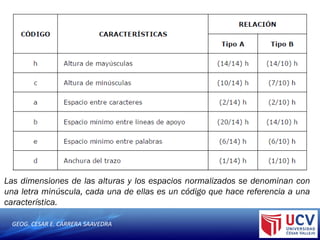

Las dimensiones de las alturas y los espacios normalizados se denominan con
una letra minúscula, cada una de ellas es un código que hace referencia a una
característica.

Cada uno de estos dos tipos A y B de escritura tiene dos variedades, escritura
vertical y escritura cursiva, inclinada 15º hacia la derecha
TIPOS DE ESCRITURA

Cuando un texto tenga que ser subrayado o sobrerayado, se
recomienda interrumpir las líneas en todos los casos en que se corte
con las partes salientes inferiores de las letras minúsculas o donde las
letras mayúsculas o minúsculas tengan una marca diacrítica (cedilla,
tilde, diéresis, etc.).

 La altura h de las mayúsculas (altura nominal) se toma como medida de
referencia. La altura de las letras mayúsculas de divide en 10 partes iguales
y determina las dimensiones de todas las demás letras, números y signos.
 La gama de alturas h normalizadas está en razón 2 (Serie de escrituras
normalizadas) .
2,5 – 3,5 – 5 – 7 – 10 – 14 – 20 mm
 Las alturas de las letras mayúsculas y minúsculas no serán inferiores a 2,5
mm. De esta condición se deduce que un texto que tenga una altura
máxima de 2.5 mm solamente puede escribirse con letras mayúsculas.
(Tamaño mínimo aconsejado es de 2,5).
 Existen dos relaciones normalizadas para d/h. Son las recomendadas por
ser las más económicas, porque se corresponden a un número mínimo de
anchuras de trazo.
d/h=1/14 (d=h/14) y d/h=1/10 (d=h/10).
MEDIDAS

ALTURA NOMINAL.
La dimensión de la altura nominal dependerá de la importancia del rótulo
y del espacio disponible para su trazado, se ha de elegir de entre las que
aparecen en la siguiente tabla:
 A cada mayúscula corresponde un valor de minúsculas igual al
anterior valor, por ejemplo, si la altura de la mayúscula es de 7 la
minúsculas correspondiente será de 5.
 Las letras minúsculas han de tener una altura igual a los 5/7 de la
nominal y el espesor de los trazos de todas ellas debe ser 1/7 de h.

Todos los elementos que determinan las características de la escritura
están relacionados con la altura nominal h.

Los métodos para rotular más utilizados:
1. A mano alzada (poco utilizado).
2. Con letras adhesivas (muy poco utilizado).
3. Con plantillas de rotular.
4. Automáticamente (plotter, impresoras, etc.).

FORMAS DE ROTULACIÓN
MANO ALZADA LETRAS TRANEFERIBLES PLANTILLA

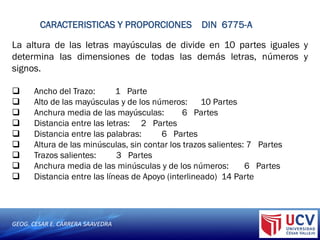

CARACTERISTICAS Y PROPORCIONES DIN 6775-A
La altura de las letras mayúsculas de divide en 10 partes iguales y
determina las dimensiones de todas las demás letras, números y
signos.
 Ancho del Trazo: 1 Parte
 Alto de las mayúsculas y de los números: 10 Partes
 Anchura media de las mayúsculas: 6 Partes
 Distancia entre las letras: 2 Partes
 Distancia entre las palabras: 6 Partes
 Altura de las minúsculas, sin contar los trazos salientes: 7 Partes
 Trazos salientes: 3 Partes
 Anchura media de las minúsculas y de los números: 6 Partes
 Distancia entre las líneas de Apoyo (interlineado) 14 Parte

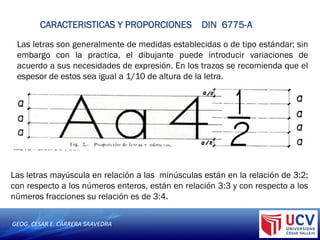

CARACTERISTICAS Y PROPORCIONES DIN 6775-A
Las letras son generalmente de medidas establecidas o de tipo estándar; sin
embargo con la practica, el dibujante puede introducir variaciones de
acuerdo a sus necesidades de expresión. En los trazos se recomienda que el
espesor de estos sea igual a 1/10 de altura de la letra.
Las letras mayúscula en relación a las minúsculas están en la relación de 3:2;
con respecto a los números enteros, están en relación 3:3 y con respecto a los
números fracciones su relación es de 3:4.

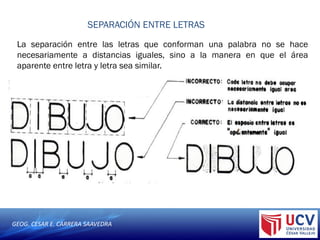

SEPARACIÓN ENTRE LETRAS
La separación entre las letras que conforman una palabra no se hace
necesariamente a distancias iguales, sino a la manera en que el área
aparente entre letra y letra sea similar.

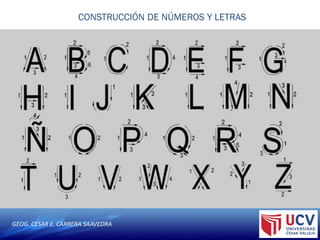

CONSTRUCCIÓN DE NÚMEROS Y LETRAS

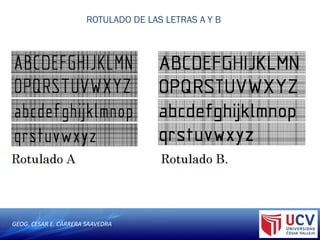

ROTULADO DE LAS LETRAS A Y B
