LONGITUD DE TRABAJO

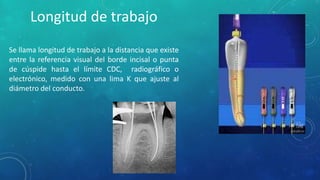

Longitud de trabajo
Se llama longitud de trabajo a la distancia que existe
entre la referencia visual del borde incisal o punta
de cúspide hasta el límite CDC, radiográfico o
electrónico, medido con una lima K que ajuste al
diámetro del conducto.

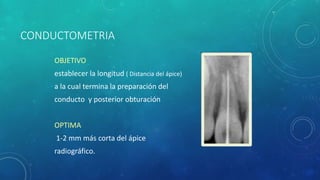

CONDUCTOMETRIA
OBJETIVO
establecer la longitud ( Distancia del ápice)
a la cual termina la preparación del
conducto y posterior obturación
OPTIMA
1-2 mm más corta del ápice
radiográfico.
CONDUCTOMETRIA
CONDUCTOMETRIA
Punto de Referencia
• Sitio de la superficie oclusal o incisal a partir del cual se toman las medidas
• Debe ser el mismo durante toda la preparación y obturación del conducto
1. Selección
2. Estabilidad
3. Cálculo
PUNTO DE REFERENCIA
1. Selección
Punto más alto en
Borde incisal de dientes anteriores
Punta de cúspides en dientes posteriores
2. Estabilidad
• No debe cambiar durante la preparación y/o entrecitas
• Puntos de referencia inestables
Cúspides socavadas o cemento temporales
MÉTODO RADIOGRÁFICO
• a) En la radiografía preoperatoria colocar una
lima con tope de goma sobre el diente a tratar
y ver cuánto mide desde el borde incisal
hasta el ápice radicular .
• b) Restar 1 mm a la longitud obtenida
(ejemplo:
si midió 20 mm en la radiografía ajustaremos
a 19 mm).
• c) Introducir la lima al interior del conducto y
ver que el tope de goma quede en el borde
incisal o en el punto de referencia elegido
(ejemplo: en este caso a 19 mm).
• d) Tomar radiografía y ver cómo estamos con
respecto al límite c.d.c. y hacer el ajuste
necesario, es decir, aumentar o restar a la
longitud de la lima y en caso necesario tomar
otra rx. hasta ver la posición correcta de la
lima con respecto al límite c.d.c.
LONGITUD DE TRABAJO TENTATIVA
LONGITUD DE TRABAJO DEFINITIVA
LONGITUD DE TRABAJO TENTATIVA
Radiografía Diagnóstico
Medida desde el punto de referencia
Hasta al ápice radiográfico
Longitud de trabajo definitiva
El instrumento se inserta en el diente a esta longitud y se
toma una radiografía.
La radiografía muestra que la imagen del instrumento
parece estar a 1,5 mm del extremo radiográfico de la raíz.
Esto se agrega a la longitud de trabajo tentativa que da
una longitud total de 23,5 mm, entonces se resta 1,0 mm
que es el ajuste aproximado para la terminación apical
antes de la unión cementodentinaria (UCD).
La longitud de trabajo final es 22,5 mm.
Ajustar los instrumentos: la longitud de trabajo final de
22,5 mm se utiliza para fijar los topes en los instrumentos
usados para ensanchar el conducto radicular.
Determinación de la Longitud de trabajo
adecuada a la distancia del ápice
1 mm
cuando no hay
reabsorción ósea
ni radicular
1.5 mm
cuando hay
reabsorción ósea pero
no radicular
2 mm
cuando hay
reabsorción ósea y
radicular
CÁLCULO DE LA LONGITUD DE TRABAJO
LOCALIZADORES APICALES
a) Preensanchamientodel tercio cervical y medio del conducto con limas manuales y fresas gates
glidden o en su casocon instrumentos rotatorios de nickel-titanium
b) Irrigación del conducto y cámara pulpar.
c) Secado de cámara pulpar y entrada del conducto radicular.
d) Colgar el clip o gancho metálico en el labio del paciente
e) Colocar la lima en el conducto radicular de preferencia una lima delgada número 10 o 15.
f) Colocar el electrodo del cable gris al vástago metálico de la lima
g) En este momento aparecerá en la pantalla del aparato una lectura a través de una línea
de barras que va desde el número tres aproximándose al número uno.
h) Llevar la lima suavemente hacia apical y al mismo tiempo observando la pantalla hasta
que la línea de barras llegue al indicador que está en la parte media del número 1. Cuando
sucede esto la muelita que aparece en el extremo inferior izquierdo de la pantalla empieza
a falsear, lo que nos indica que nos encontramos en la posición correcta .
i) Ajustamos el tope de hule al punto de referencia y retiramos el electrodo de la lima .
j) Quitamos el clip del labio del paciente.
k) Retiramos con mucho cuidado la lima del conducto radicular y medimos la longitud en la
regla milimétrica y de esta manera dejamos establecida la longitud de trabajo.
l) Llevamos la lima de nuevo al conducto a longitud determinada por el aparato y realizamos
una verificación radiográfica.
PERDIDA DE LONGITUD TRABAJO
PREVENCION :
USAR UN PUNTO DE REFERENCIA SEGURO Y REPRODUCIBLE.
ANOTELO
TOPES UBICADOS PERPENDICULAR AL MANGO DEL INSTRUMENTO
OBSERVAR CONSTANTEMENTE: TOPES Y REFERENCIAS
PRE-CURVAR INSTRUMENTOS (NO NITI) VERIFICAR LA INCLINACIÓN
DEL INSTRUMENTO DENTRO DEL CONDUCTO
IRRIGACIÓN ABUNDANTE, CONTINUA Y LIMPIA EN TODO MOMENTO
USO DE INSTRUMENTOS EN FORMA SECUENCIAL

Long de trabajo

  • 1.
  • 2.
    Longitud de trabajo Sellama longitud de trabajo a la distancia que existe entre la referencia visual del borde incisal o punta de cúspide hasta el límite CDC, radiográfico o electrónico, medido con una lima K que ajuste al diámetro del conducto.
  • 3.
    CONDUCTOMETRIA OBJETIVO establecer la longitud( Distancia del ápice) a la cual termina la preparación del conducto y posterior obturación OPTIMA 1-2 mm más corta del ápice radiográfico.
  • 4.
  • 5.
    CONDUCTOMETRIA Punto de Referencia •Sitio de la superficie oclusal o incisal a partir del cual se toman las medidas • Debe ser el mismo durante toda la preparación y obturación del conducto 1. Selección 2. Estabilidad 3. Cálculo
  • 6.
    PUNTO DE REFERENCIA 1.Selección Punto más alto en Borde incisal de dientes anteriores Punta de cúspides en dientes posteriores 2. Estabilidad • No debe cambiar durante la preparación y/o entrecitas • Puntos de referencia inestables Cúspides socavadas o cemento temporales
  • 7.
    MÉTODO RADIOGRÁFICO • a)En la radiografía preoperatoria colocar una lima con tope de goma sobre el diente a tratar y ver cuánto mide desde el borde incisal hasta el ápice radicular . • b) Restar 1 mm a la longitud obtenida (ejemplo: si midió 20 mm en la radiografía ajustaremos a 19 mm). • c) Introducir la lima al interior del conducto y ver que el tope de goma quede en el borde incisal o en el punto de referencia elegido (ejemplo: en este caso a 19 mm). • d) Tomar radiografía y ver cómo estamos con respecto al límite c.d.c. y hacer el ajuste necesario, es decir, aumentar o restar a la longitud de la lima y en caso necesario tomar otra rx. hasta ver la posición correcta de la lima con respecto al límite c.d.c.
  • 8.
    LONGITUD DE TRABAJOTENTATIVA LONGITUD DE TRABAJO DEFINITIVA
  • 9.
    LONGITUD DE TRABAJOTENTATIVA Radiografía Diagnóstico Medida desde el punto de referencia Hasta al ápice radiográfico
  • 10.
    Longitud de trabajodefinitiva El instrumento se inserta en el diente a esta longitud y se toma una radiografía. La radiografía muestra que la imagen del instrumento parece estar a 1,5 mm del extremo radiográfico de la raíz. Esto se agrega a la longitud de trabajo tentativa que da una longitud total de 23,5 mm, entonces se resta 1,0 mm que es el ajuste aproximado para la terminación apical antes de la unión cementodentinaria (UCD). La longitud de trabajo final es 22,5 mm. Ajustar los instrumentos: la longitud de trabajo final de 22,5 mm se utiliza para fijar los topes en los instrumentos usados para ensanchar el conducto radicular.
  • 12.
    Determinación de laLongitud de trabajo adecuada a la distancia del ápice 1 mm cuando no hay reabsorción ósea ni radicular 1.5 mm cuando hay reabsorción ósea pero no radicular 2 mm cuando hay reabsorción ósea y radicular
  • 14.
    CÁLCULO DE LALONGITUD DE TRABAJO
  • 16.
  • 17.
    a) Preensanchamientodel terciocervical y medio del conducto con limas manuales y fresas gates glidden o en su casocon instrumentos rotatorios de nickel-titanium b) Irrigación del conducto y cámara pulpar. c) Secado de cámara pulpar y entrada del conducto radicular. d) Colgar el clip o gancho metálico en el labio del paciente e) Colocar la lima en el conducto radicular de preferencia una lima delgada número 10 o 15. f) Colocar el electrodo del cable gris al vástago metálico de la lima g) En este momento aparecerá en la pantalla del aparato una lectura a través de una línea de barras que va desde el número tres aproximándose al número uno. h) Llevar la lima suavemente hacia apical y al mismo tiempo observando la pantalla hasta que la línea de barras llegue al indicador que está en la parte media del número 1. Cuando sucede esto la muelita que aparece en el extremo inferior izquierdo de la pantalla empieza a falsear, lo que nos indica que nos encontramos en la posición correcta . i) Ajustamos el tope de hule al punto de referencia y retiramos el electrodo de la lima . j) Quitamos el clip del labio del paciente. k) Retiramos con mucho cuidado la lima del conducto radicular y medimos la longitud en la regla milimétrica y de esta manera dejamos establecida la longitud de trabajo. l) Llevamos la lima de nuevo al conducto a longitud determinada por el aparato y realizamos una verificación radiográfica.
  • 19.
    PERDIDA DE LONGITUDTRABAJO PREVENCION : USAR UN PUNTO DE REFERENCIA SEGURO Y REPRODUCIBLE. ANOTELO TOPES UBICADOS PERPENDICULAR AL MANGO DEL INSTRUMENTO OBSERVAR CONSTANTEMENTE: TOPES Y REFERENCIAS PRE-CURVAR INSTRUMENTOS (NO NITI) VERIFICAR LA INCLINACIÓN DEL INSTRUMENTO DENTRO DEL CONDUCTO IRRIGACIÓN ABUNDANTE, CONTINUA Y LIMPIA EN TODO MOMENTO USO DE INSTRUMENTOS EN FORMA SECUENCIAL
